1軸ステッピングCNCキット 3.0 Nm(425oz.in) Nema23 Eシリーズステッピングモーターとドライバー 1.7-5.6A

1軸ステッピングCNCキット 3.0 Nm(425oz.in) Nema23 Eシリーズステッピングモーターとドライバー 1.7-5.6A(out of stock)

商品番号:1-DM556Y-23HE45
総合評価: 5 3件 コメントを残す
販売価格(税込):6142 円/件
買えば買うほど、節約できる!
5 - 9 10 - 49 50 - 99 100 - Max
5835 円 5713 円 5528 円 5221 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

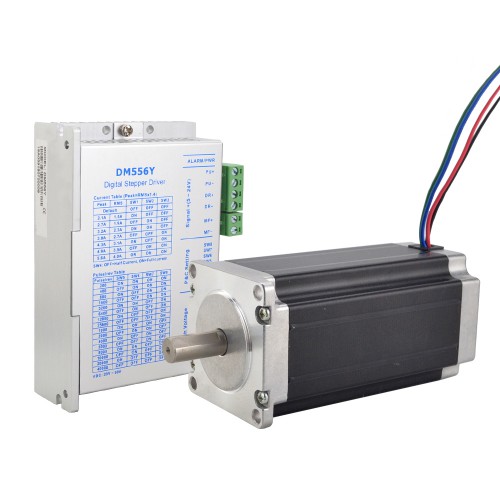

このCNCキットには含まれるもの:

  • 1 x Y シリーズデジタルステッピングドライバー1.7-5.6A DC20V~50V  Nema 23、24、34ステッピングモーター用
  • 1 x E シリーズ Nema 23ステッピングモーターバイポーラ1.8度3.0Nm(425oz.in)4.2A 57x57x113mm 4ワイヤー

モーター仕様

  • 製造業者部品番号: 23HE45-4204S
  • 相数: 2
  • ステップ角: 1.8 度
  • 保持トルク: 3.0 Nm(425oz.in)
  • 定格電流/フェーズ: 4.2 A
  • 相抵抗: 0.9 ohms± 10%
  • インダクタンス: 3.8 mH ± 20%(1KHz)
  • フレームサイズ: 57 x 57 mm
  • 機体の長さ: 113 mm
  • 軸径: Φ10 mm
  • 軸長: 24 mm
  • D-カットシャフトの長さ: 20 mm
  • リードの数: 4
  • リード長: 500 mm
  • 重量: 1.8 kg

接続

A+
A-
B+
B-
ブラック
グリーン
レッド
ブルー



ドライバー仕様

  • 出力ピーク電流: 1.7 - 5.6 A(1.2~4.0RMS)
  • 入力電圧: DC20V~50V
  • ロジック信号電流: 7 - 15 mA (Typical 10 mA)
  • パルス入力周波数: 0 - 200 kHz
  • パルス幅: 2.5μS
  • 絶縁抵抗: 500 MΩ
  • 冷却: 自然冷却または強制冷却
  • 環境: ほこり、油霧、腐食性ガスを避ける
  • 周囲温度: 0 - 65 ℃
  • 湿度: 40% - 90% RH
  • 操作温度: 50 ℃ MAX
  • 振動: 10-50Hz/0.15mm
  • 保存温度: -20 - 65 ℃

リソース

Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!

Prev: 1軸ステッピングCNCキット 1.9Nm(269oz.in) Nema23ステッピングモーターとドライバー
Next: 1軸ステッピングCNCキット 3Nm (425oz.in) Nema 23ステッピングモーターとドライバー
カスタムオプション
支払・配送・交換情報
  • ● お支払いについて
    お支払方法は以下の通りとなっております。
    クレジットカード決済
    PayPal
    ● 配送について
    配送時間:ご入金確認後3営業日以内に発送致します。
    運送会社:EMS、DHL、FedEx、TNTにて商品配送を行っております。
    送料:送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
    ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
    ● 故障が発生する時
    返品・交換
    30日返品・交換可能、1年品質保証を提供致します。
    故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。

    初期不良・商品違いの場合
    商品がお手元に届きましたら、すぐにご確認下さい。
    万が一初期不良、商品違いの場合は送料当店負担にて
    交換、返品を承ります。
  • ● 個人情報のお取り扱いについて
    デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
    ● お問い合わせ
    Eメール:[email protected](24時間受信。)
    ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは24時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
    ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
モータ仕様
ボディー長さ(mm) 113
保持トルク(Ncm) 300
保持トルク(oz.in) 425
インダクタンス(mH) 3.8
リード長(mm) 113
モータのフランジサイズ nema 23
リード数 5
電気抵抗(ohm) 0.9
定格電流(A) 4.2
シャフト直径(mm) 10
軸長(mm) 24
ステップ角(°) 1.8
ステッパドライバ仕様
最大パルス入力(kHZ) 200
マイクロステップ(ステップ/回転) 400-40000
出力電流(A) 1.0 - 4.2
パルス幅(μs) 2.5
駆動電圧(V) DC20V~50V
CNC Kit Specification
オープンループ/クローズドループ オープンループ
シングルシャフト/デュアルシャフト シングルシャフト
