ハイブリッドステッピングモーターの保持トルクと選定のポイント skysmotor.com
ハイブリッドステッピングモーターは、高い位置決め精度と優れた制御性能を備えており、産業用ロボット、工作機械、自動化装置、精密測定機器など、さまざまな分野で使用されています。特に、モーターの選定において重要な指標の一つが「保持トルク」です。保持トルクは、モーターが停止状態で負荷を保持する能力を示しており、装置の安定性や位置決め精度に大きく関係します。本記事では、ハイブリッドステッピングモーターの保持トルクの基本的な特徴と、適切な製品を選定するためのポイントについて詳しく解説します。

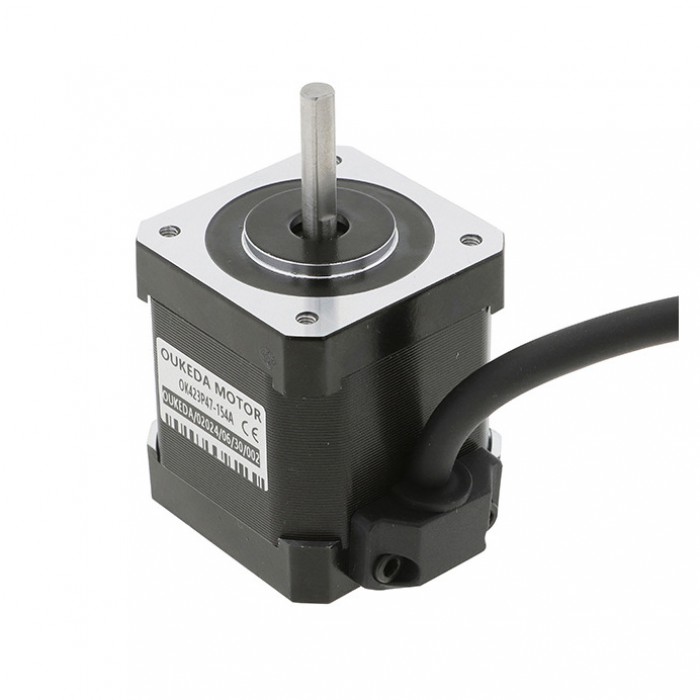

1．保持トルクの基本的な仕組み
保持トルクとは、ステッピングモーターが通電された状態で停止しているときに、回転軸の位置を維持できる最大の静止トルクを指します。ハイブリッドステッピングモーターは、永久磁石と歯付きローターを組み合わせた構造を採用しており、電磁力によって高い保持力を発生させます。保持トルクが大きいほど、外部から力が加わった場合でも回転軸の位置を維持しやすくなります。ただし、実際の保持力は励磁方式や電流設定などによって変化するため、メーカーが指定する測定条件を確認する必要があります。
2．保持トルクとディテントトルクの違い
ハイブリッドステッピングモーターを選定する際には、保持トルクとディテントトルクの違いを理解することが重要です。保持トルクは通電時に発生する静止トルクですが、ディテントトルクは通電していない状態で永久磁石などの磁気作用によって発生するトルクです。一般的に、ディテントトルクは保持トルクよりも小さくなります。そのため、電源を切った状態でも負荷を確実に保持する必要がある場合には、電磁ブレーキなどの補助機構を検討することをおすすめします。特に、垂直方向に負荷がかかる装置では、安全性を十分に考慮する必要があります。

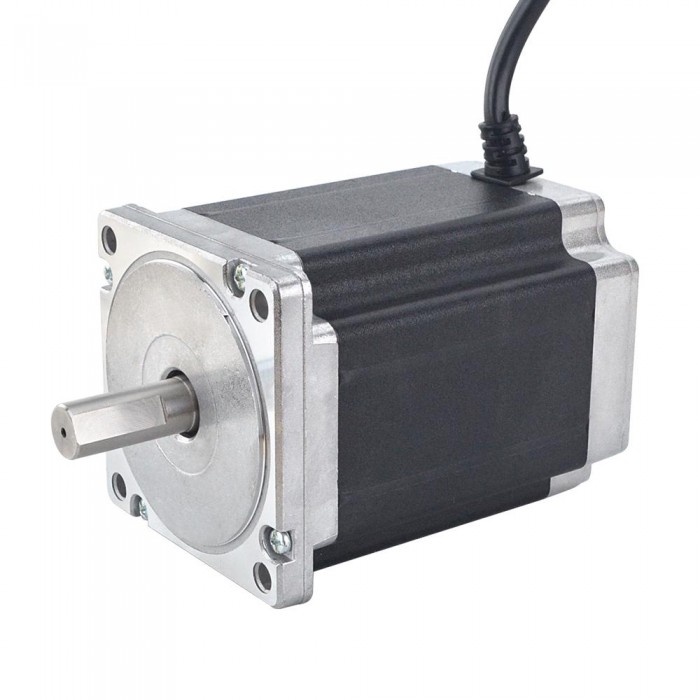

3．負荷に応じた保持トルクの選定
適切なモーターを選定するためには、装置に必要な保持トルクを正確に把握することが大切です。まず、負荷の重量、回転軸からの距離、機械的な摩擦、伝達機構の効率などを確認し、停止時に発生する負荷トルクを算出します。そのうえで、外力の変動や使用条件を考慮し、十分な余裕を持った保持トルクを選びます。例えば、計算した負荷トルクに対して1.5～2倍程度の余裕を設ける方法もありますが、実際に必要な安全率は装置の構造や用途によって異なります。必要以上に大きなモーターを選ぶと、コストや消費電力が増加するため、負荷条件に適した製品を選ぶことが重要です。
4．回転速度とトルク特性の確認
ステッピングモーターのトルクは、回転速度によって変化します。保持トルクは停止時の性能を示す数値であり、回転中に同じトルクを発生できるとは限りません。一般的に、回転速度が高くなるにつれて利用可能なトルクは低下する傾向があります。そのため、モーターを選定する際には、保持トルクだけでなく、メーカーが提供する速度・トルク特性曲線を確認することが必要です。特に、高速搬送装置や連続運転を行う設備では、実際の運転速度において十分な出力トルクが得られるかを確認します。これにより、脱調や動作不良のリスクを低減できます。
5．負荷慣性と加減速条件の考慮
ハイブリッドステッピングモーターは、負荷の慣性モーメントや加減速条件によっても運転性能が変化します。負荷慣性が大きい場合、起動時や停止時に必要なトルクが増加し、急激な速度変化によって脱調が発生する可能性があります。また、ステッピングモーターには共振が発生しやすい速度領域が存在するため、運転パターンの設定にも注意が必要です。モーターを選定する際には、負荷慣性、加速時間、減速時間、運転速度などを総合的に検討します。必要に応じて加減速制御やマイクロステップ駆動を採用することで、振動を抑えながら安定した動作を実現しやすくなります。
6．駆動電流とドライバーの適合性
保持トルクを十分に発揮させるためには、モーターとドライバーの組み合わせが重要です。ステッピングモーターの発生トルクは励磁電流に大きく影響されるため、適切な電流設定が必要になります。電流が不足すると十分な保持トルクを得られませんが、定格を超える電流を流すと過度な発熱や部品の劣化につながる可能性があります。また、停止中の消費電力を抑えるために、ドライバーの自動電流低減機能を利用する場合もあります。ただし、この機能を使用すると保持トルクも低下するため、負荷を安全に保持できるか確認する必要があります。
7．発熱対策と使用環境への適合性
ハイブリッドステッピングモーターは、停止中でも保持トルクを発生させるために電流を流すことがあり、連続通電によって温度が上昇します。過度な発熱はモーターの寿命や周辺部品の性能に影響を与えるため、放熱条件を十分に考慮することが大切です。また、モーターの外形寸法、取り付け方法、使用周囲温度、防塵性能なども確認する必要があります。特に、密閉された装置や高温環境で使用する場合には、十分な放熱スペースを確保し、必要に応じて冷却対策を行います。実際の使用環境に近い条件で動作試験を実施することで、長期的な安定性を確認できます。
まとめ
ハイブリッドステッピングモーターの保持トルクは、装置の停止位置を安定して維持するための重要な性能指標です。しかし、モーターを適切に選定するには、保持トルクの数値だけでなく、負荷条件、回転速度、慣性モーメント、駆動電流、発熱特性などを総合的に評価する必要があります。また、ドライバーとの適合性や実際の使用環境を考慮することで、より安定した動作が期待できます。装置の要求性能に合ったハイブリッドステッピングモーターを選ぶことは、位置決め精度の向上、運転トラブルの防止、設備全体の信頼性向上につながります。
