スピンドルモーターの冷却方式｜空冷式と水冷式の違い skysmotor.com
スピンドルモーターは、CNC工作機械や彫刻機、切削加工装置などで使用される重要な駆動部品です。高速回転によって発生する熱は、モーターの性能や加工精度、寿命に大きな影響を与えるため、適切な冷却方式を選択することが重要です。スピンドルモーターの冷却方式には、主に空冷式と水冷式の2種類があります。それぞれ冷却性能や騒音、メンテナンス方法、導入コストなどに違いがあります。本記事では、空冷式と水冷式の特徴やメリット、デメリットを比較し、用途に適した冷却方式の選び方について詳しく説明します。

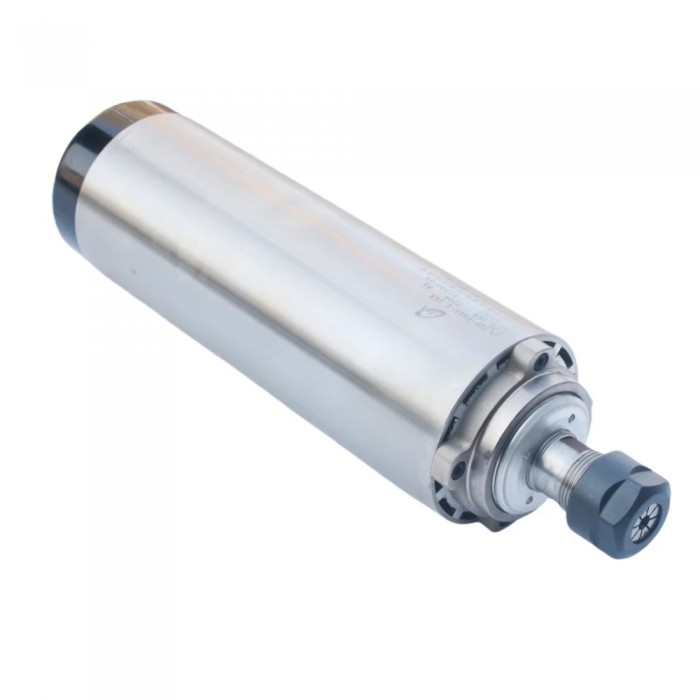

1. 空冷式スピンドルモーターの基本構造と仕組み
空冷式スピンドルモーターは、ファンによって発生させた空気の流れを利用し、モーター内部や外部の熱を放出する方式です。一般的には、モーターに取り付けられた冷却ファンが回転し、空気を循環させることで温度の上昇を抑えます。構造が比較的シンプルで、冷却水やポンプなどの追加設備を必要としないため、設置や取り扱いが容易です。また、冷却システム全体がコンパクトになるため、小型CNCルーターや木材加工機などでも広く使用されています。

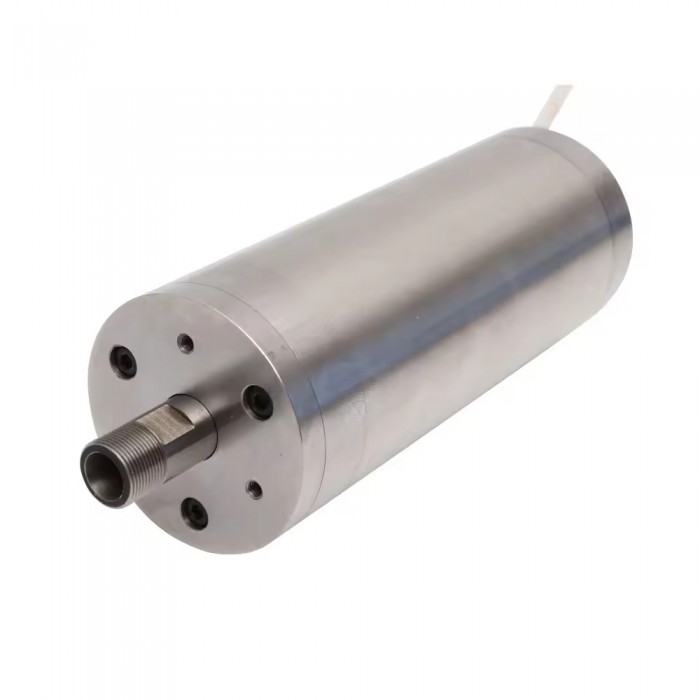

2. 水冷式スピンドルモーターの基本構造と仕組み
水冷式スピンドルモーターは、モーター内部または外周部に設けられた冷却水路に冷却液を循環させ、発生した熱を外部へ移動させる方式です。通常は、循環ポンプ、冷却ホース、冷却タンク、必要に応じてラジエーターやチラーなどを組み合わせて使用します。水は空気よりも熱を効率よく運べるため、適切に設計された冷却システムでは安定した温度管理が可能です。特に、高速回転や長時間の連続運転が求められる加工設備に適しています。
3. 空冷式と水冷式の冷却性能の違い
空冷式と水冷式の大きな違いは、熱を外部へ排出する仕組みと冷却性能にあります。空冷式は周囲の空気を利用するため、室温や通気状態の影響を受けやすい特徴があります。また、ファンの風量やモーターの回転速度によって冷却効果が変化する場合があります。一方、水冷式は冷却液を循環させることで熱を効率的に運び、長時間の運転でも温度を比較的安定させやすくなります。ただし、水冷式でも冷却液の流量や温度管理が不十分な場合は、十分な冷却効果を得られません。
4. 騒音と作業環境への影響
スピンドルモーターを選択する際には、騒音レベルも重要な判断基準になります。空冷式は冷却ファンが回転するため、モーター本体の回転音に加えて風切り音が発生します。特に高速回転時には、ファンの騒音が大きくなる場合があります。一方、水冷式は一般的にモーター本体に冷却ファンを必要としないため、比較的静かな運転が可能です。ただし、循環ポンプや冷却装置から音が発生することもあります。静音性が求められる室内作業や精密加工の環境では、水冷式が有利になる場合があります。
5. メンテナンス方法と管理の違い
空冷式スピンドルモーターは、冷却ファンや通気口に付着した粉じんを定期的に清掃することが重要です。特に木材や樹脂の加工では切削粉が発生しやすく、通気口が詰まると冷却性能が低下する可能性があります。一方、水冷式では、冷却液の量や状態、ホースの接続部分、ポンプの動作などを定期的に確認する必要があります。また、冷却液の汚れや水路の詰まり、液漏れにも注意が必要です。空冷式は比較的管理が簡単ですが、水冷式では冷却システム全体の点検が重要になります。
6. 導入コストと運用コストの比較
空冷式スピンドルモーターは、冷却用の追加設備が少ないため、一般的に導入コストを抑えやすい特徴があります。設置作業も比較的簡単で、冷却水の管理に必要な費用も発生しません。一方、水冷式では循環ポンプ、冷却タンク、ホース、必要に応じて冷却装置などを準備するため、初期費用が高くなる傾向があります。また、ポンプの電力消費や冷却液の交換など、運用中の維持費も考慮する必要があります。ただし、長時間の連続運転を行う設備では、適切な温度管理によって安定稼働につながるメリットも期待できます。
7. 加工用途に合わせた冷却方式の選び方
冷却方式を選択する際には、加工材料、運転時間、設置環境、必要な回転速度などを総合的に判断します。例えば、比較的短時間の木材加工やDIY用途では、設置や管理が簡単な空冷式が適しています。一方、長時間の連続加工や温度の安定性が重視される精密加工では、水冷式が適している場合があります。また、設置場所に十分な通気スペースがない場合や、騒音をできるだけ抑えたい場合にも水冷式が選択肢になります。ただし、冷却方式だけでなく、モーターの出力、回転速度、軸受性能、使用環境なども確認して選ぶことが重要です。
まとめ
スピンドルモーターの空冷式と水冷式には、それぞれ異なる特徴とメリットがあります。空冷式は構造がシンプルで、導入コストが比較的低く、メンテナンスも容易なため、小型加工機や一般的な加工用途に適しています。一方、水冷式は効率的な熱管理と静音性に優れており、長時間の連続運転や温度安定性が求められる用途に適しています。ただし、水冷式には冷却液やポンプの管理が必要になるため、使用環境や維持費も考慮することが大切です。それぞれの冷却方式の違いを正しく理解し、加工条件や設備の使用目的に合ったスピンドルモーターを選択することで、安定した加工品質と長期的な運用を実現できます。
