BLDCモーターの効率を左右する要因とは？ skysmotor.com

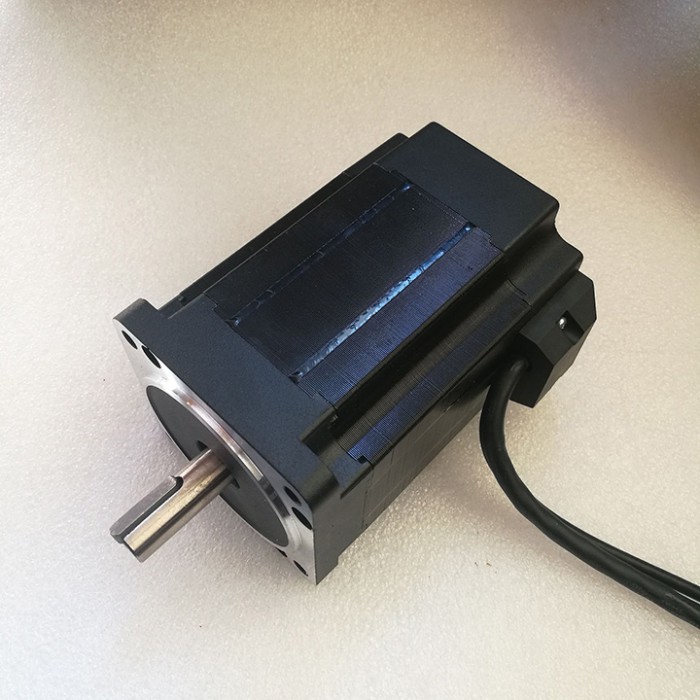

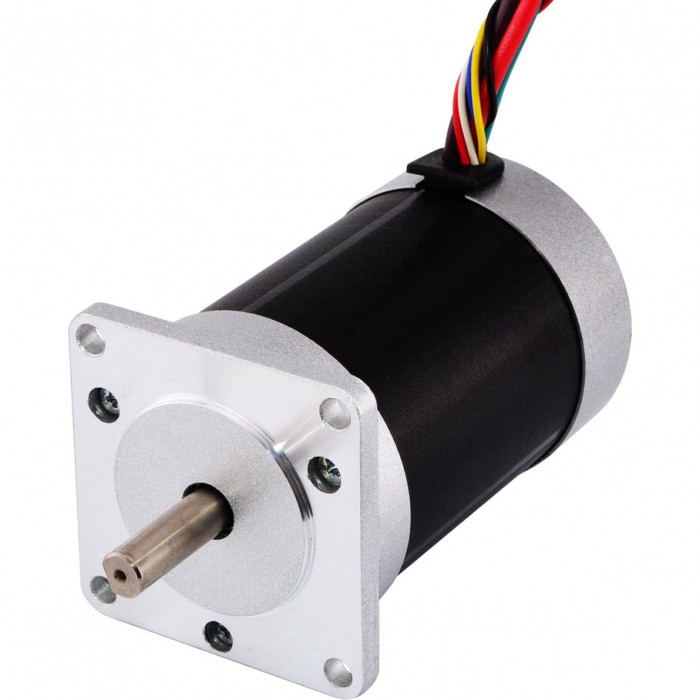

BLDCモーター（ブラシレスDCモーター）は、高効率、長寿命、低騒音などの特長を持ち、産業機器、家電製品、電動工具、電気自動車など、幅広い分野で活用されています。しかし、同じBLDCモーターであっても、設計や使用条件によってエネルギー変換効率は大きく異なります。モーターの効率を高めるためには、電気的損失、磁気的損失、機械的損失など、さまざまな要因を総合的に考慮する必要があります。ここでは、BLDCモーターの効率を左右する主な7つの要因について、それぞれ詳しく解説します。
1. 巻線抵抗と銅損
BLDCモーターの効率に大きく影響する要因の一つが、巻線抵抗によって発生する銅損です。モーターのコイルに電流が流れると、巻線の抵抗によって電気エネルギーの一部が熱に変換されます。一般的に、銅損は電流の二乗と巻線抵抗の積によって決まります。そのため、電流が大きくなるほど損失も増加します。
銅損を低減するためには、適切な線径の導線を使用し、巻線抵抗を小さくすることが重要です。また、巻線の設計を最適化し、必要なトルクをより少ない電流で発生させることも、モーター全体の効率向上につながります。
2. 鉄損と磁気回路の設計
鉄損は、モーター内部の鉄心で発生するエネルギー損失であり、主にヒステリシス損と渦電流損に分けられます。モーターが回転すると、鉄心内の磁束が変化し、これらの損失が発生します。特に、高速回転時には鉄損が増加しやすくなります。
鉄損を抑えるためには、低損失の電磁鋼板を採用し、鉄心の材質や積層構造を適切に設計することが重要です。また、磁束密度や磁気回路の形状を最適化することで、不要な磁気損失を減らし、効率を向上させることができます。
3. 永久磁石の性能
BLDCモーターでは、ローターに使用される永久磁石の性能も効率に大きく影響します。永久磁石の磁束密度や保磁力などの特性は、モーターが発生できるトルクや必要な電流に関係します。適切な磁石を使用することで、より少ない電力で必要な出力を得やすくなります。
一方、磁石の温度が上昇すると、磁気特性が低下する場合があります。特に、高温環境では減磁のリスクにも注意が必要です。そのため、使用温度や運転条件に適した磁石を選定し、磁気回路全体を最適化することが重要です。
4. インバーターと制御方式
BLDCモーターの駆動には、一般的にインバーターや電子制御回路が使用されます。これらの回路では、スイッチング素子の導通損失やスイッチング損失などが発生します。そのため、モーター自体の効率が高くても、駆動回路の損失が大きい場合には、システム全体の効率が低下します。
効率を向上させるためには、低損失の半導体素子を採用するとともに、PWM制御や通電タイミングを適切に設定することが重要です。また、モーターの回転位置や負荷条件に応じて制御を最適化することで、不要な電流やトルクリップルを抑え、エネルギー損失を低減できます。
5. 軸受や機械的摩擦
BLDCモーターでは、軸受の摩擦や回転部品の空気抵抗などによって機械的損失が発生します。これらの損失は、モーターの回転速度や軸受の構造、潤滑状態などによって変化します。特に、高速回転するモーターでは、機械的損失の影響が大きくなる場合があります。
機械的損失を減らすためには、適切な軸受を選定し、潤滑状態を適切に管理することが重要です。また、ローターのバランスを改善し、回転部品の精度を高めることも有効です。これにより、摩擦や振動を抑え、モーターの効率と信頼性を向上させることができます。
6. 放熱性能と動作温度
モーターの温度も、効率を左右する重要な要因です。巻線の温度が上昇すると、銅の電気抵抗が増加し、同じ電流でも銅損が大きくなります。また、永久磁石の磁気特性も温度の影響を受けるため、過度な温度上昇はモーターの性能低下につながります。
そのため、放熱構造や冷却方式を適切に設計することが重要です。例えば、放熱性に優れたハウジングを採用したり、必要に応じて強制空冷や液冷を導入したりする方法があります。さらに、温度センサーを活用して運転状態を監視することで、過熱を防ぎ、安定した効率を維持しやすくなります。
7. 回転速度、負荷条件、運転効率
BLDCモーターの効率は、回転速度や負荷トルクによっても変化します。一般的に、モーターには効率が高くなる運転領域があり、常に最大効率で動作するわけではありません。負荷が小さすぎる場合には、鉄損や制御回路の消費電力などの影響が相対的に大きくなります。一方、過負荷運転では電流が増加し、銅損や発熱が大きくなります。
そのため、実際の使用条件に合わせて、適切なモーター容量や減速比、回転速度を選定することが重要です。また、必要な出力に応じて回転速度を調整し、効率の高い運転領域を活用することで、システム全体の消費電力を削減できます。
まとめ
BLDCモーターの効率は、巻線抵抗、鉄損、永久磁石の性能、駆動回路、機械的摩擦、放熱性能、運転条件など、複数の要因によって決まります。効率を向上させるためには、個々の部品の性能を高めるだけでなく、モーター本体と駆動制御システムを一体として最適化することが重要です。
また、実際の使用環境や負荷条件を考慮し、適切な設計と運転制御を行うことも欠かせません。これらの要因を総合的に改善することで、BLDCモーターのエネルギー損失を低減し、製品の省エネルギー性能、信頼性、耐久性の向上につなげることができます。
