ステッピングモーターの仕組みを初心者向けに解説 skysmotor.com
ステッピングモーターは、電気信号に応じて一定の角度ずつ回転するモーターです。一般的なモーターとは異なり、回転する角度や速度を細かく制御しやすいという特徴があります。そのため、3Dプリンターやロボット、プリンター、自動化設備など、正確な位置決めが必要な機器に広く使われています。仕組みを理解するためには、電気信号と磁力の関係、回転の原理、制御方法などを知ることが大切です。この記事では、ステッピングモーターの基本的な仕組みや特徴について、初心者にも分かりやすく7つのポイントに分けて解説します。
1. ステッピングモーターとは何ですか

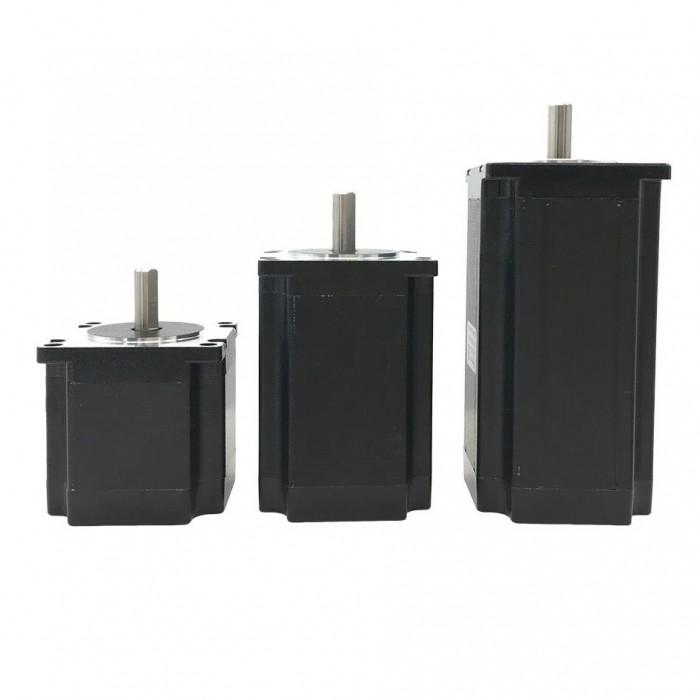

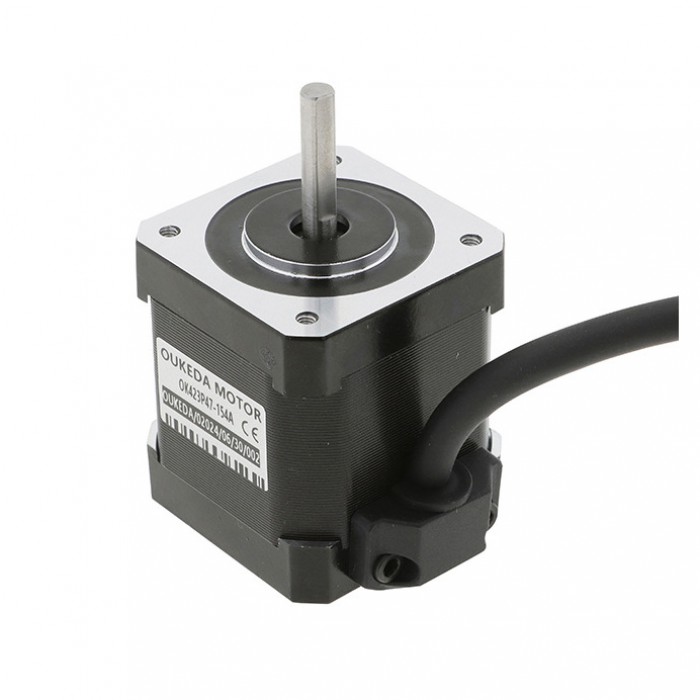

ステッピングモーターは、入力される電気信号に応じて、決められた角度ずつ回転するモーターです。一般的なモーターは電力を供給すると連続的に回転しますが、ステッピングモーターは小さな角度単位で回転を制御できます。
例えば、1回の信号で1.8度回転するモーターの場合、100回の信号を入力すると、理論上は180度回転します。このように、入力する信号の数によって回転角度を調整できるため、正確な位置決めが必要な用途に適しています。
2. ステッピングモーターの基本構造
ステッピングモーターは、主にステーター、ローター、コイルなどの部品で構成されています。ステーターはモーターの外側にある固定部分で、内部には電磁石として働くコイルが配置されています。一方、ローターはモーターの中心にある回転部分です。
コイルに電流を流すと磁界が発生し、ローターが磁力の影響を受けて回転します。コイルへの電流の流し方を順番に切り替えることで、ローターを少しずつ動かせます。この基本構造と磁力の働きが、ステッピングモーターの回転を実現する重要な要素です。
3. ステッピングモーターが回転する仕組み
ステッピングモーターは、複数のコイルに電流を順番に流すことで回転します。例えば、最初にA相のコイルに電流を流し、次にB相、さらに別のコイルへと電流を切り替えます。すると、磁界の方向が順番に変化し、ローターはその磁界に引き寄せられたり、反発したりしながら回転します。
この動作を繰り返すことで、モーターは一定の角度ずつ進みます。電流を流す順番を逆にすると、回転方向も逆にできます。そのため、電気信号を適切に制御するだけで、回転方向や回転角度を簡単に調整できます。
4. ステップ角と回転角度の関係
ステッピングモーターの回転角度を理解するうえで重要なのが、ステップ角です。ステップ角とは、1回の駆動信号によってモーターが回転する基本的な角度を指します。一般的なステッピングモーターでは、1.8度や0.9度などのステップ角がよく使われています。
例えば、ステップ角が1.8度の場合、200ステップで360度、つまり1回転します。必要な回転角度に応じて信号の数を調整すれば、モーターの動きを細かく制御できます。ただし、実際の位置精度は負荷や摩擦、モーターの特性などにも影響されるため、ステップ数だけですべての条件で正確な位置が保証されるわけではありません。
5. ドライバーと制御信号の役割
ステッピングモーターを動かすためには、通常、専用のドライバーが必要です。ドライバーは、制御装置から送られる信号を受け取り、モーターの各コイルに適切な電流を流す役割を持っています。
一般的な制御では、パルス信号によって回転角度を指定し、パルスの周波数によって回転速度を調整します。また、方向信号を使うことで、時計回りや反時計回りの回転を切り替えられます。マイコンやPLCなどと組み合わせることで、さまざまな装置の動作を自動的に制御できます。
6. ステッピングモーターのメリットとデメリット
ステッピングモーターの大きなメリットは、位置決めが簡単で、低速でも制御しやすいことです。また、一般的なオープンループ制御では、エンコーダーを使わずにパルス数から目標位置を管理できるため、システムを比較的簡単に構成できます。
一方で、高速になるとトルクが低下しやすく、負荷が大きすぎる場合には脱調が発生することがあります。脱調とは、指令されたステップにローターが追従できなくなる現象です。また、動作中に振動や騒音が発生する場合もあります。そのため、使用する際には、必要なトルクや回転速度、負荷条件などを考慮してモーターを選ぶことが重要です。
7. ステッピングモーターの主な用途
ステッピングモーターは、正確な位置決めや繰り返し動作が求められる機器に幅広く使用されています。例えば、3Dプリンターでは、プリントヘッドや造形テーブルを細かく移動させるために利用されています。また、プリンターやスキャナーでは、紙送りや部品の位置調整などに活用されています。
さらに、産業用ロボット、CNC工作機械、カメラのレンズ制御、自動販売機などにも使われています。これらの機器では、必要な角度や距離に合わせてモーターの動きを調整することが重要です。ステッピングモーターは、このような細かな動作を比較的簡単な制御で実現できるため、多くの分野で活躍しています。
まとめ
ステッピングモーターは、電気信号に応じて一定の角度ずつ回転するモーターであり、正確な位置決めや速度制御に適しています。ステーターやローター、コイルなどの基本構造に加え、磁界を順番に切り替える仕組みによって回転を実現しています。また、ステップ角やパルス信号、ドライバーの役割を理解することで、モーターの動きをより具体的に把握できます。
一方で、負荷や回転速度によっては脱調や振動が発生するため、用途に応じた適切な選定と制御が必要です。ステッピングモーターの基本的な仕組みを理解しておけば、ロボットや自動化設備などの制御システムを学ぶ際にも役立ちます。初心者の方は、まずステップ角とパルス信号の関係から理解し、実際の制御方法へと学習を進めていくことをおすすめします。
