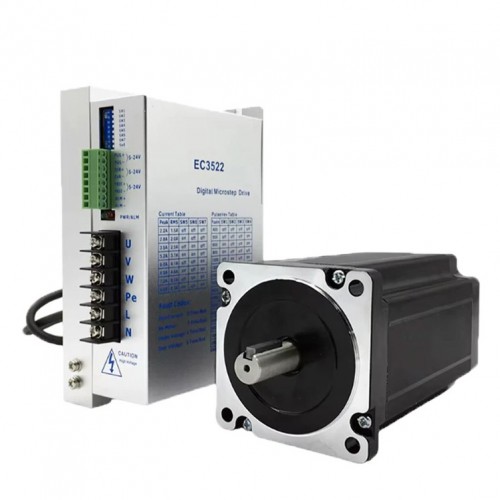

NEMA 34 ステッピングモーター＆ドライバーキット 86BYGH9945A3J14 + EC3522 4.5/8.5/12Nm 3相 1.8度

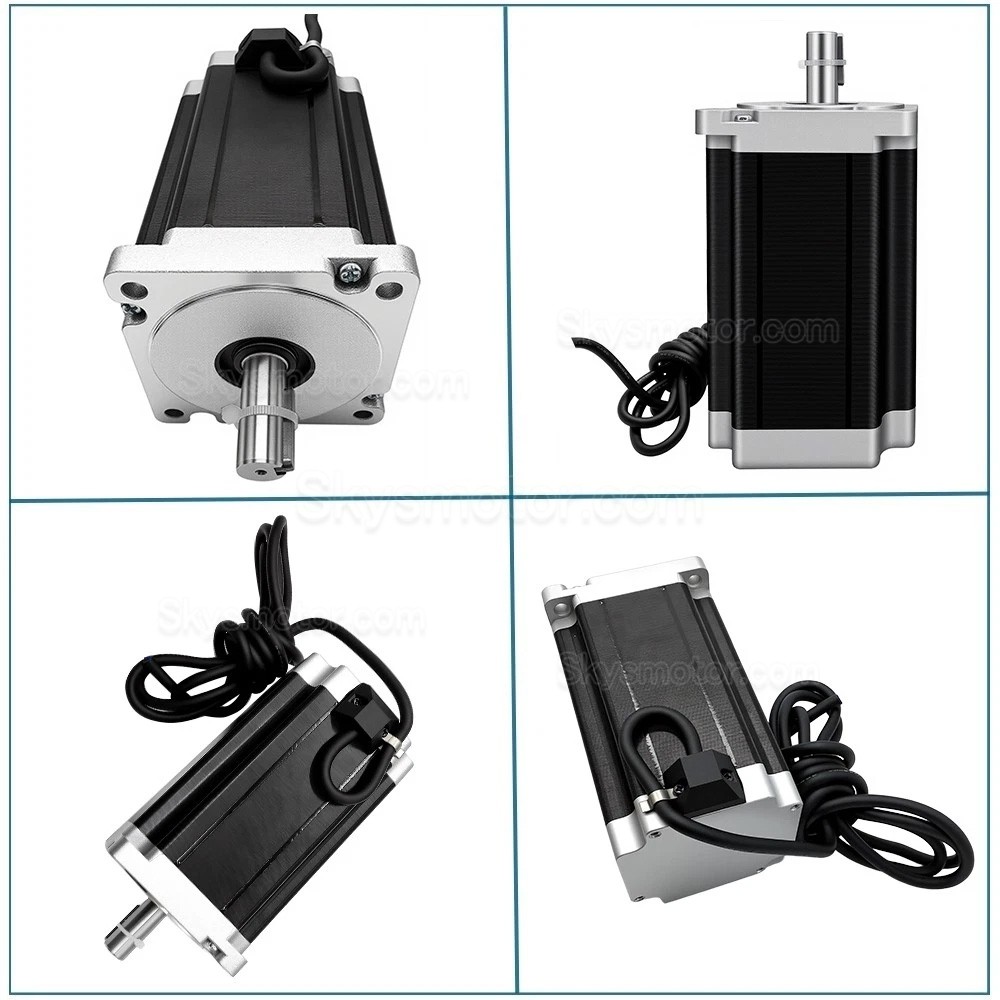

モーターパラメータ:
速度: 200 rpmを超えるとトルクが低下します。無負荷回転数は最大1000rpmです。
出力軸径：14 mm
モーターストッパー：73 mm
耐熱温度：最大85 °C
配線：三相3線（赤→U、白→V、緑→W）
内部エナメル線耐熱温度：180℃
N35SH磁性鋼を使用します
| 仕様 | モデル | モータータイプ | 保持トルク (N.m) | 体長 (mm) | 電流 (A) | 位相抵抗 (Ω) | 相インダクタンス (mH) | ローター慣性 (g.cm²) | ステップ角度 (°) | リード数 | シャフト径 (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nema34 86mm | 86BYGH9945A3J14 | オープンループステッピングモーター | 4.5 | 80 | 4.5 | 2.1 | 3.9 | 1550 | 1.2 | 3 | 14 | 3 |

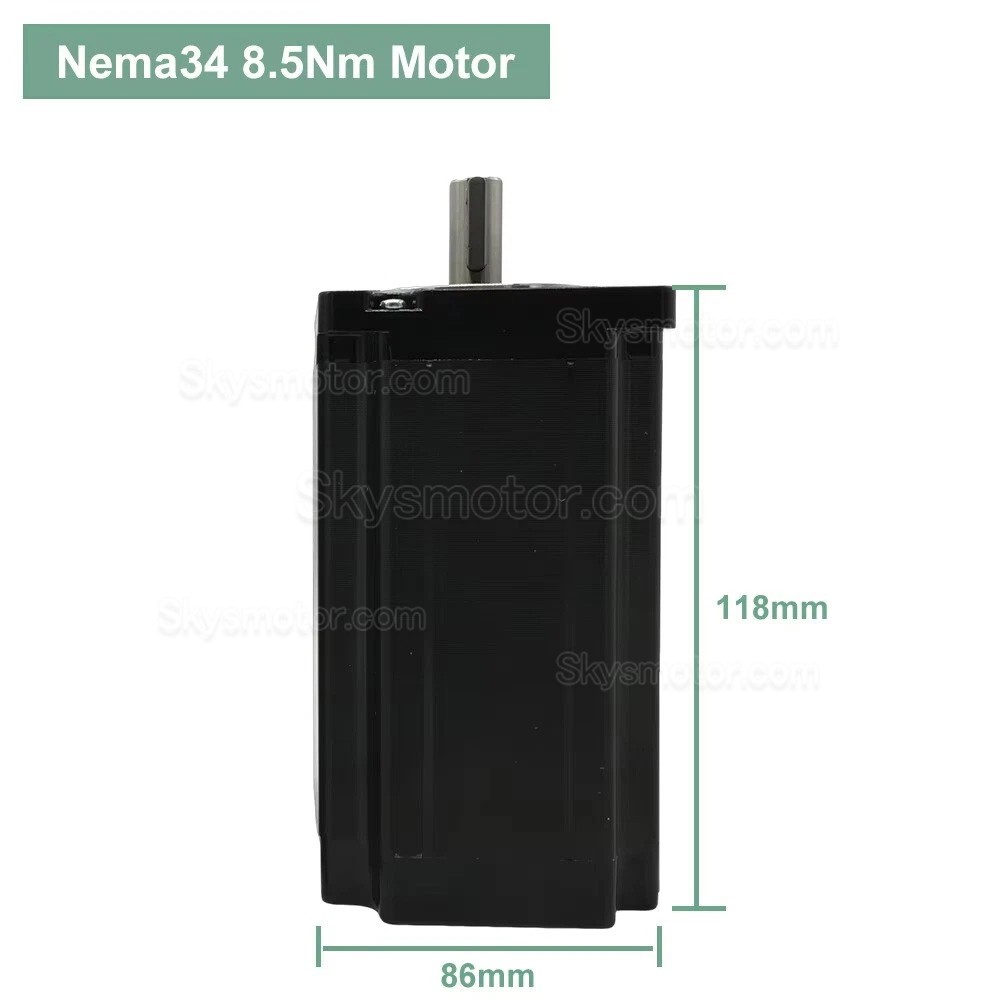

| Nema34 86mm | 86BYGH12645A3J14 | オープンループステッピングモーター | 8.5 | 118 | 4.5 | 2.1 | 6.2 | 2200 | 1.2 | 3 | 14 | 4 |
| Nema34 86mm | 86BYGH15045A3J14 | オープンループステッピングモーター | 12 | 150 | 4.5 | 0.7 | 3.5 | 2500 | 1.2 | 3 | 14 | 4.5 |
.jpg "NEMA 34 ステッピングモーター＆ドライバーキット 86BYGH9945A3J14 + EC3522 4.5/8.5/12Nm 3相 1.8度")
(1).jpg "NEMA 34 ステッピングモーター＆ドライバーキット 86BYGH9945A3J14 + EC3522 4.5/8.5/12Nm 3相 1.8度")
.jpg "NEMA 34 ステッピングモーター＆ドライバーキット 86BYGH9945A3J14 + EC3522 4.5/8.5/12Nm 3相 1.8度")
.jpg "NEMA 34 ステッピングモーター＆ドライバーキット 86BYGH9945A3J14 + EC3522 4.5/8.5/12Nm 3相 1.8度")
.jpg "NEMA 34 ステッピングモーター＆ドライバーキット 86BYGH9945A3J14 + EC3522 4.5/8.5/12Nm 3相 1.8度")

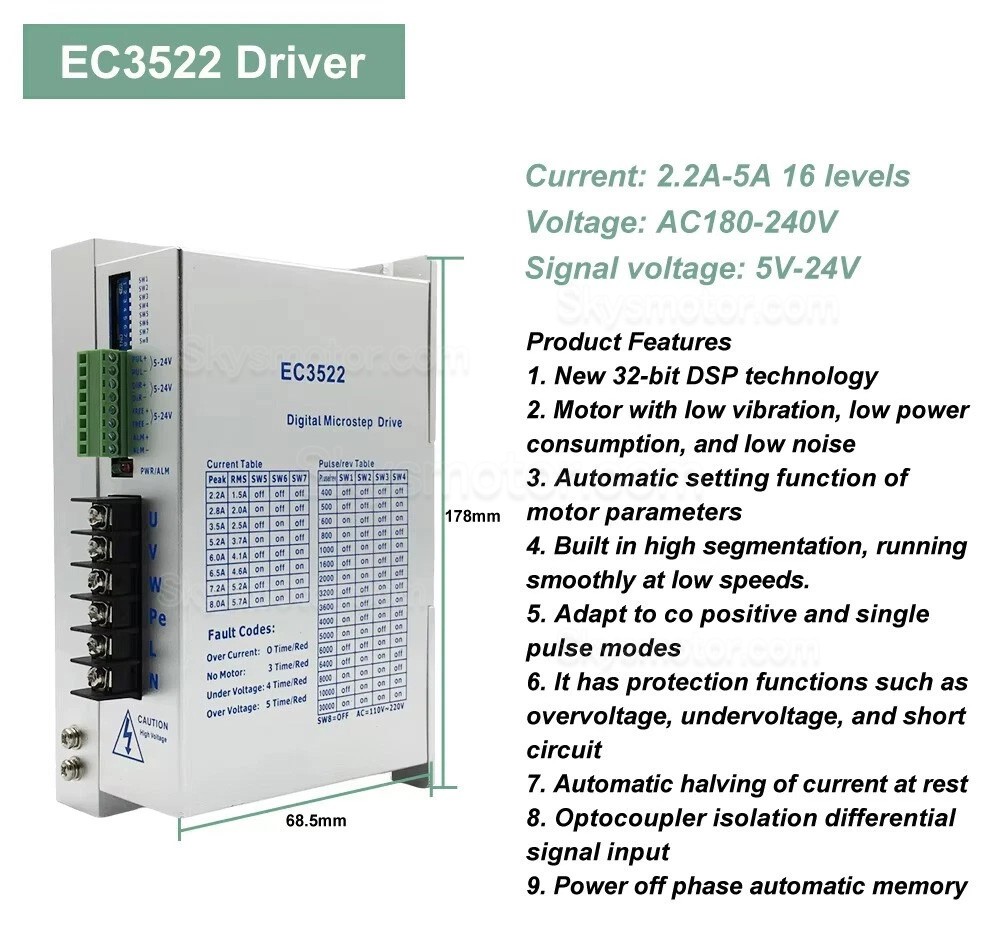

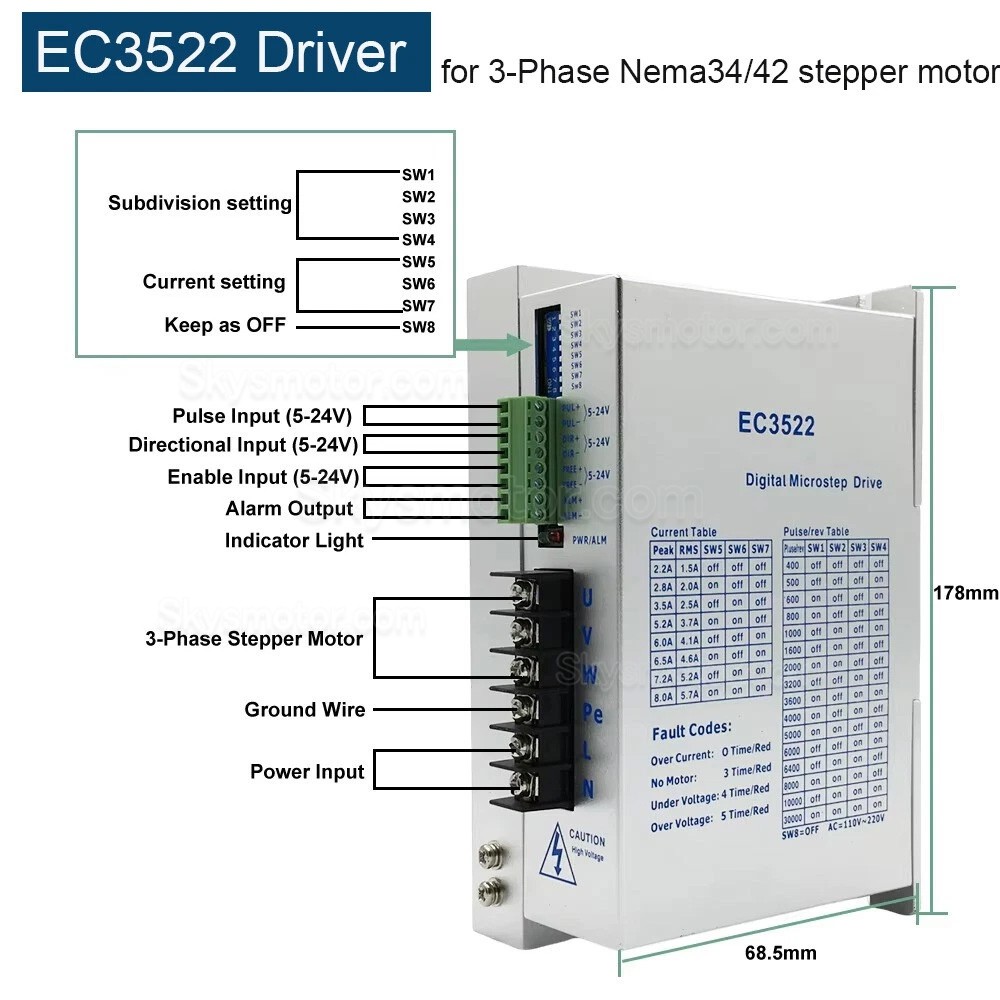

EC3522 Driver Specification:
32-bit DSP control
Automatic motor parameter setting
Built-in high microstepping for low-speed operation
Supports dual-pulse and single-pulse control modes
Over-voltage, under-voltage, and short-circuit protection
Automatic current reduction at standstill
Optocoupler-isolated differential signal input
Power-off phase memory
Operating voltage range: AC 110–220 V, no external switching power supply required
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| モータ仕様 | |
|---|---|
| リード長(mm) | 500 |
| インダクタンス(mH) | 3.5 / 6.2 / 3.9 |
| 保持トルク(oz.in) | 1699.34 / 1203.70 / 637.25 |
| 保持トルク(Ncm) | 1200 / 850 / 450 |
| ボディー長さ(mm) | 150 / 118 / 80 |
| モータの長さ(mm) | 80 / 118 / 150 |
| モータのフランジサイズ | NEMA 34 |
| 電気抵抗(ohm) | 2.1 / 0.7 |
| 定格電流(A) | 4.5 |
| シャフト直径(mm) | 14 |
| 軸長(mm) | 35 |
| シャフトタイプ | キー溝 |
| シングルシャフト/デュアルシャフト | シングルシャフト |
| ステップ角(°) | 1.2 |
| 相数 | 3 |
| 航空プラグ | AWG20 |
| CNCキット仕様 | |
| 軸数 | 単軸 |
| オープンループ/クローズドループ | オープンループ |
| ステッパドライバ仕様 | |
| 駆動電圧(V) | 5 - 24 |
| 最大パルス入力(kHZ) | 200 |
| マイクロステップ(ステップ/回転) | 400-50000 |
| 出力電流(A) | 1.3 - 7 |
| 入力電圧(V) | 80-120VAC |
-
