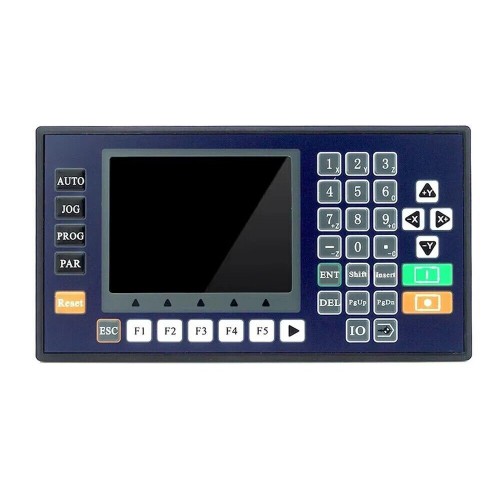

CNCコントローラ TC5521V/TC5531V/TC5541V プログラマブルサーボ/ステッピングモーターコントローラ

CNCコントローラ TC5521V/TC5531V/TC5541V プログラマブルサーボ/ステッピングモーターコントローラ

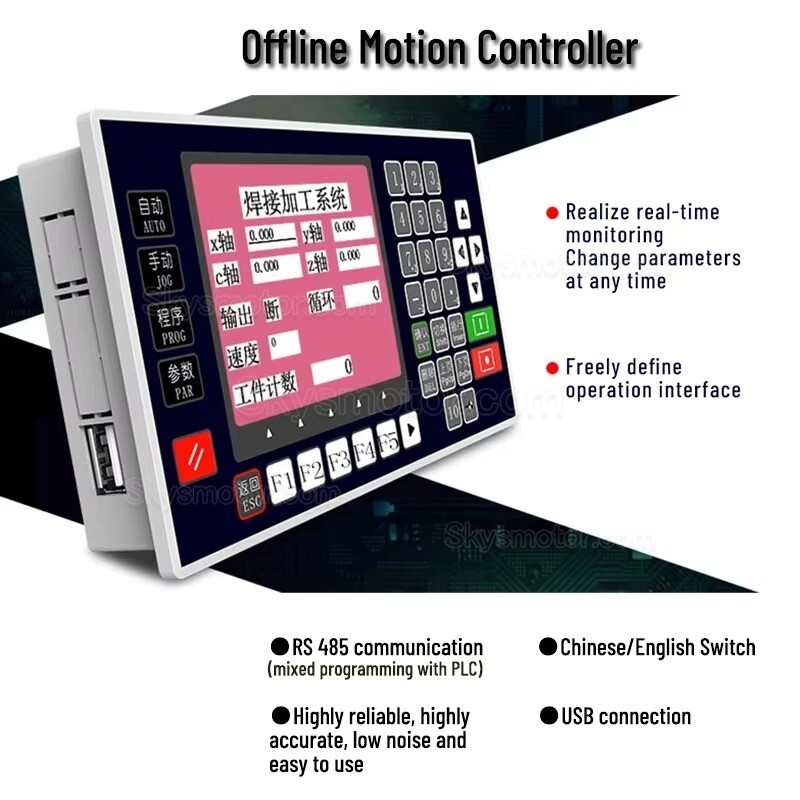

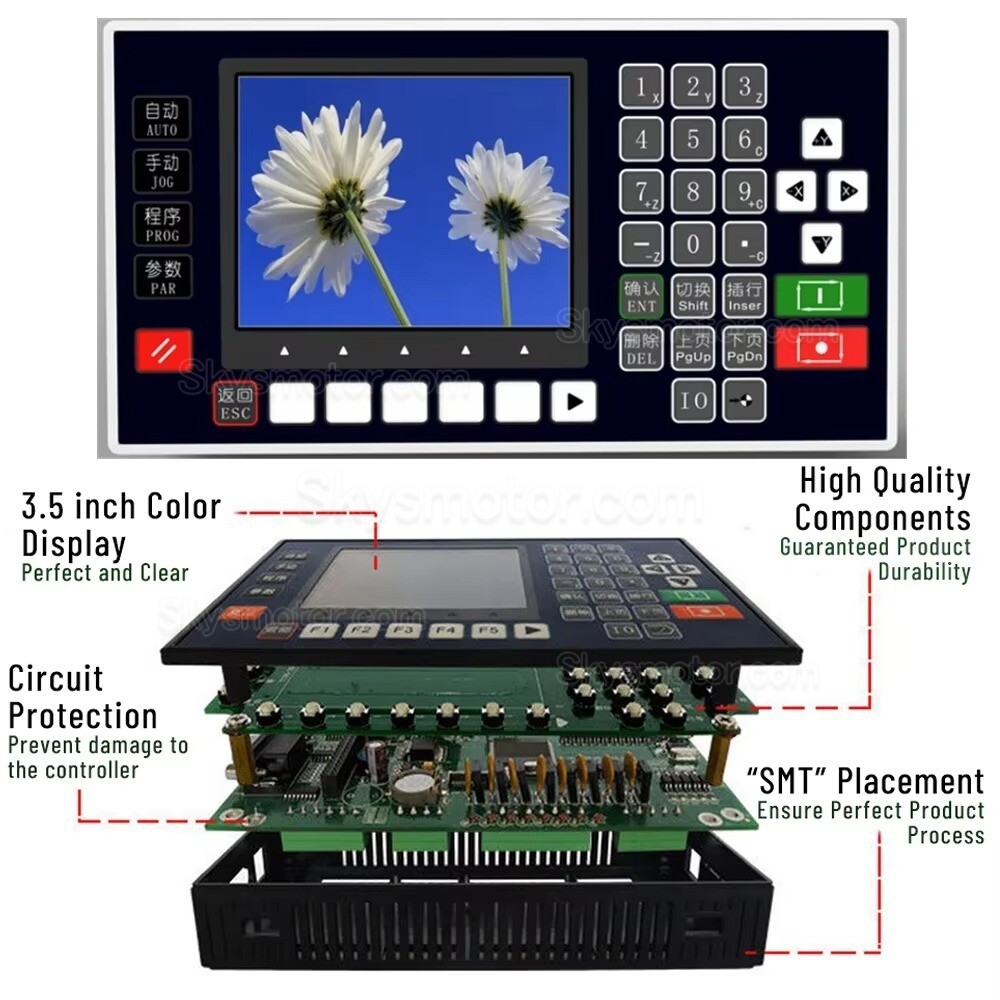

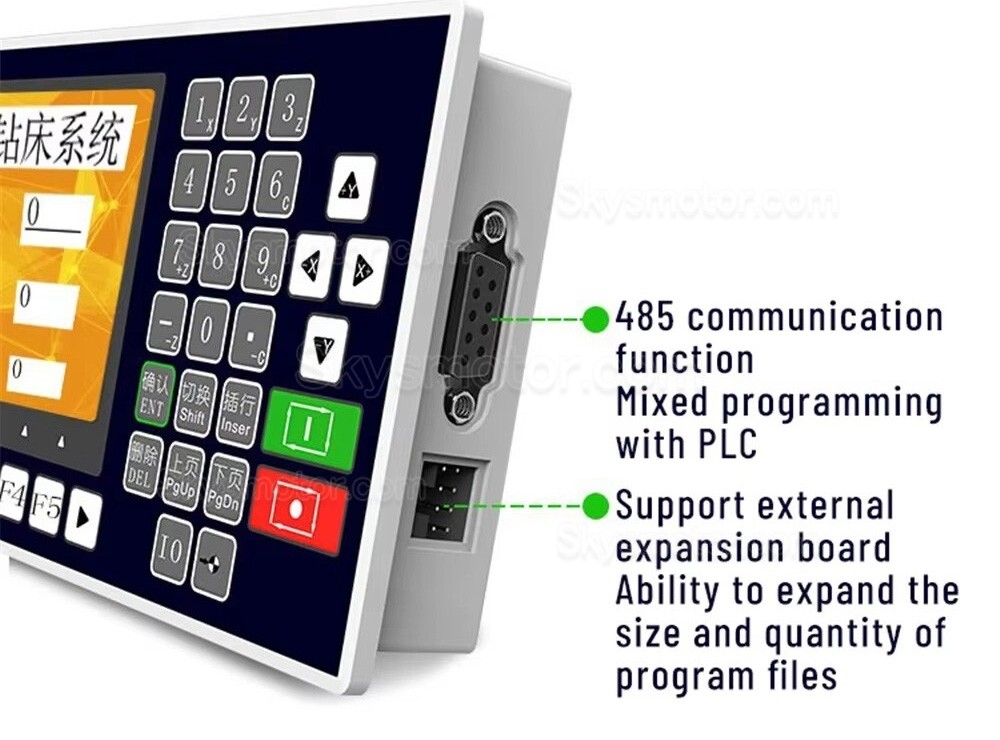

このデバイスはTC55の改良版です。3.5インチのカラー画面、RS485通信、USB接続機能を備え、中国語と英語の言語切り替えに対応しています。スタートアップイメージは、写真や会社名でカスタマイズできます。

説明：

軸数：2（最大2セットのステッピングモーターを制御、入力電圧24V）

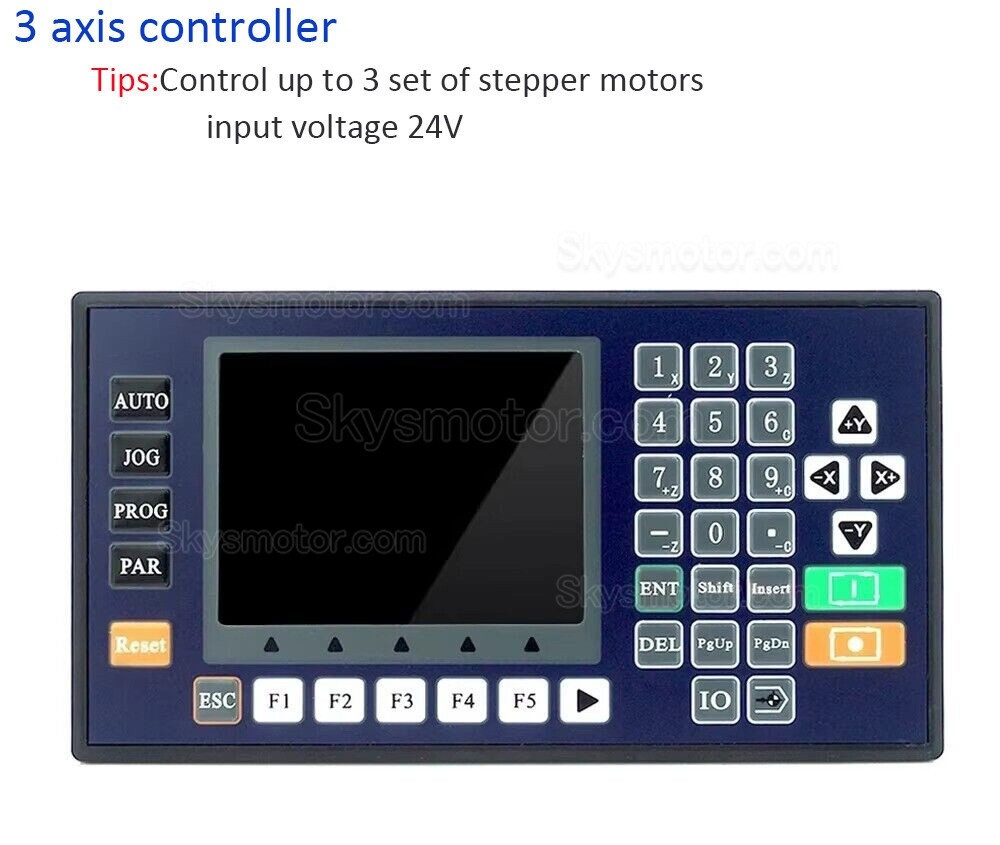

軸数：3（最大3つのステッピングモーターの制御をサポート、入力電圧24V）

軸数：4（最大4セットのステッピングモーターを制御、入力電圧24V）

技術仕様：

最小データ単位：0.001 mm

最大データサイズ：±99999.999 mm

最大速度：9000 mm/min（パルス幅：0.001 mm）

最大パルス出力周波数：150kHz

電動ギア比：分子 1～99999、分母 1～99999

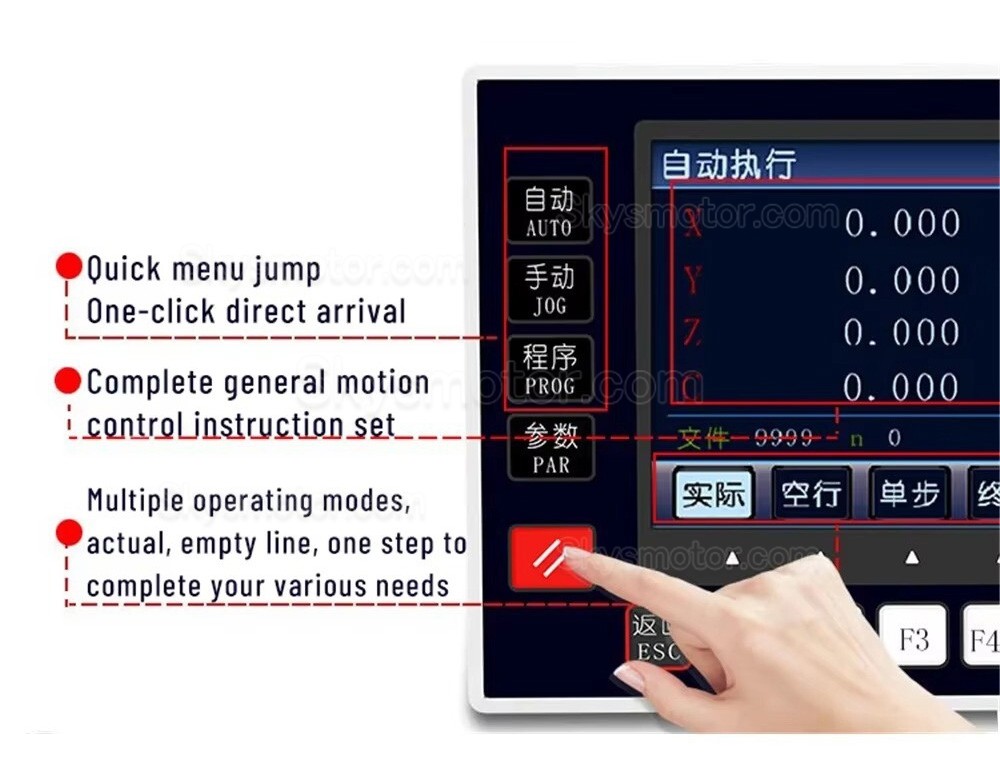

主な機能：自動、手動、プログラム編集、システムパラメータ、自己診断、設定

プログラムあたりのコマンド数は最大480個です。

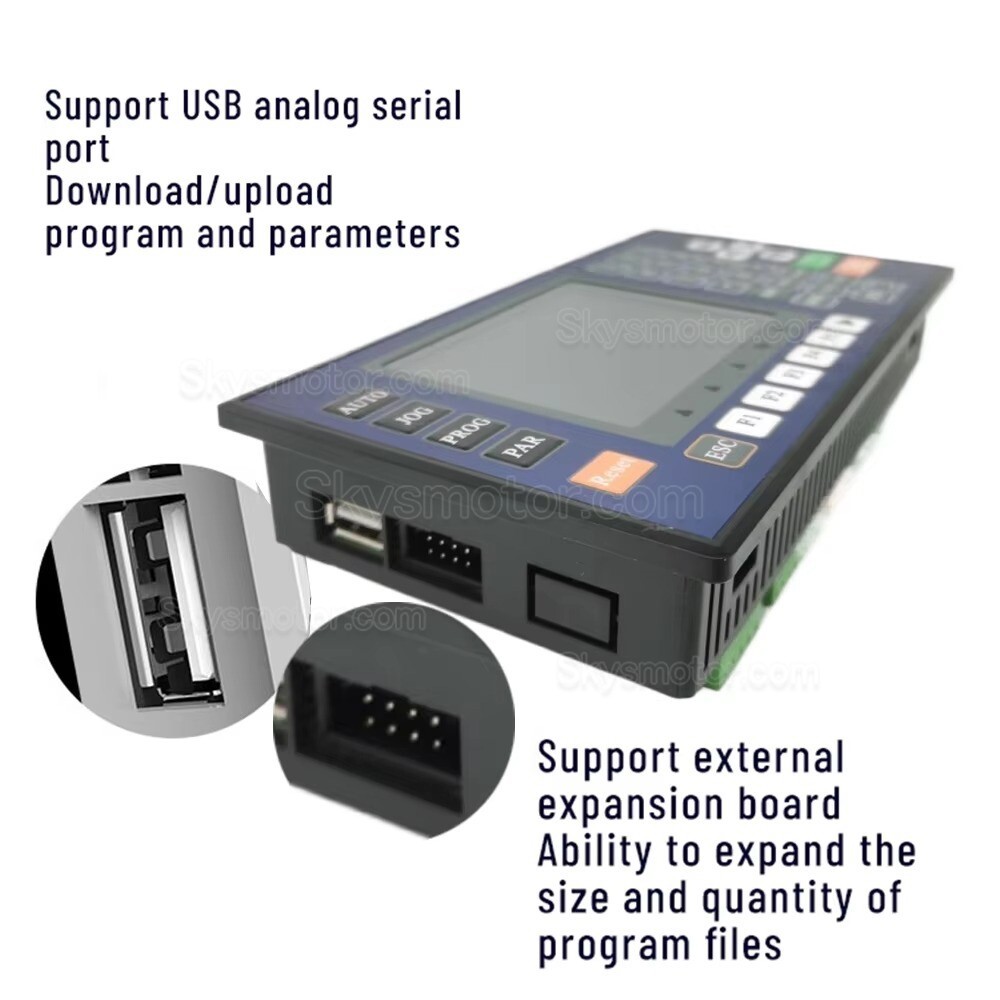

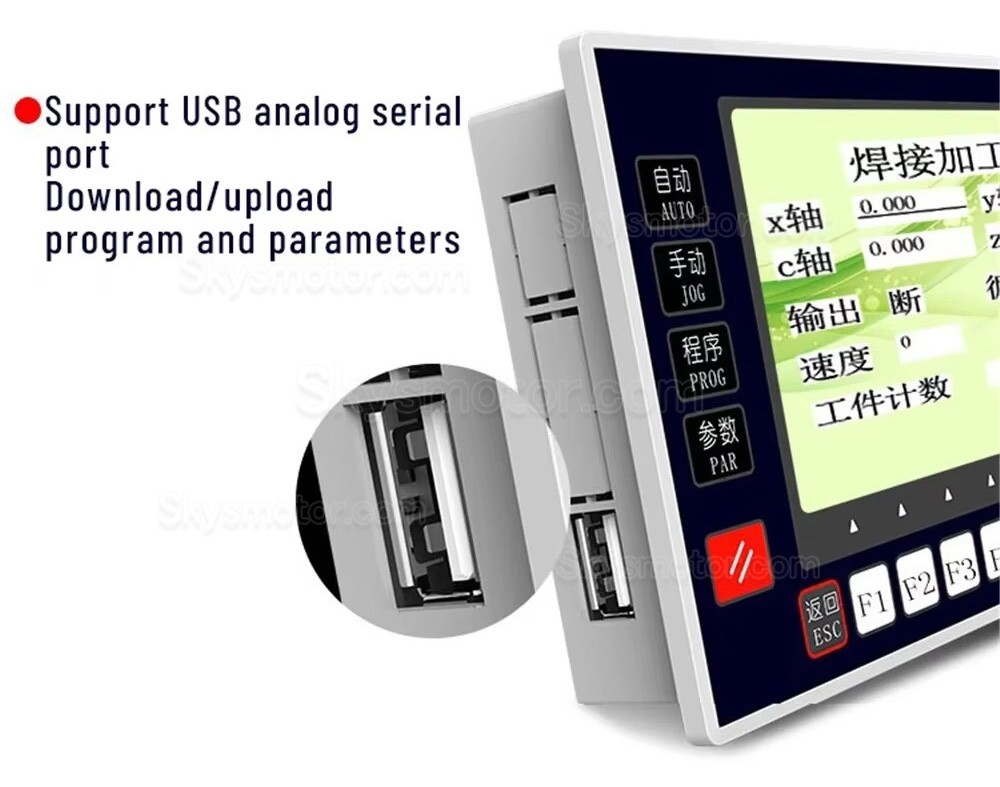

USB接続とアップグレードのサポート

スピンドルモーターの始動/停止制御

PLC拡張

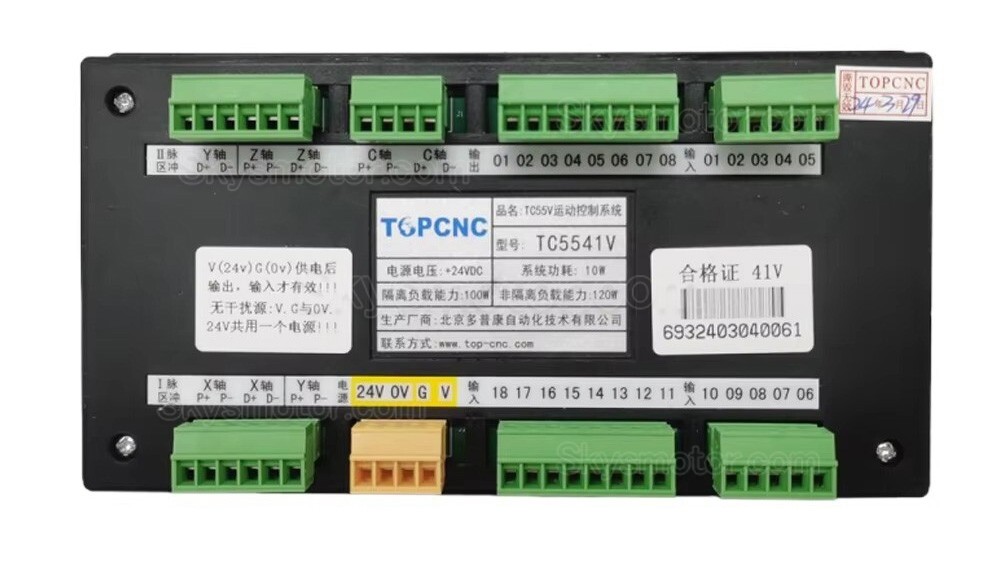

分離ポートとユーザー定義ポートを備えたI/O拡張

中国語/英語表示パネル

カスタマイズ可能なブートイメージ；

対話型プログラミングコード：
対話型プログラミングインターフェースは、ユーザーをプログラミング手順に沿って案内します。

プログラミング機能:

増分／絶対：位置決めモード

一時停止：条件が満たされるまで停止し、その後、指定されたコマンドにスキップします。

出力：出力ポートのON/OFF状態を定義します（例：スピンドルの始動/停止）。

繰り返し: 指定されたコマンドに戻り、再度実行します。

時計回り／反時計回り：円弧補間（増分モード）

遅延: 時間遅延を定義します

判定：条件を確認し、条件を満たしている場合は指定されたコマンドにスキップします。

スキップ: 指定されたコマンドに無条件でスキップします

高速：高速な位置決め

マシンゼロ：マシンゼロに戻る

速度：条件が満たされるまで一定の速度で移動します

カウント：表示されるカウント値を増減します

サブプログラム呼び出し／開始／終了：サブプログラムの構造

座標: 現在位置を新しい座標として設定します

終了: 読み取り可能なコマンドの終了を示します

座標連動：座標条件に基づいて条件スキップを行います。

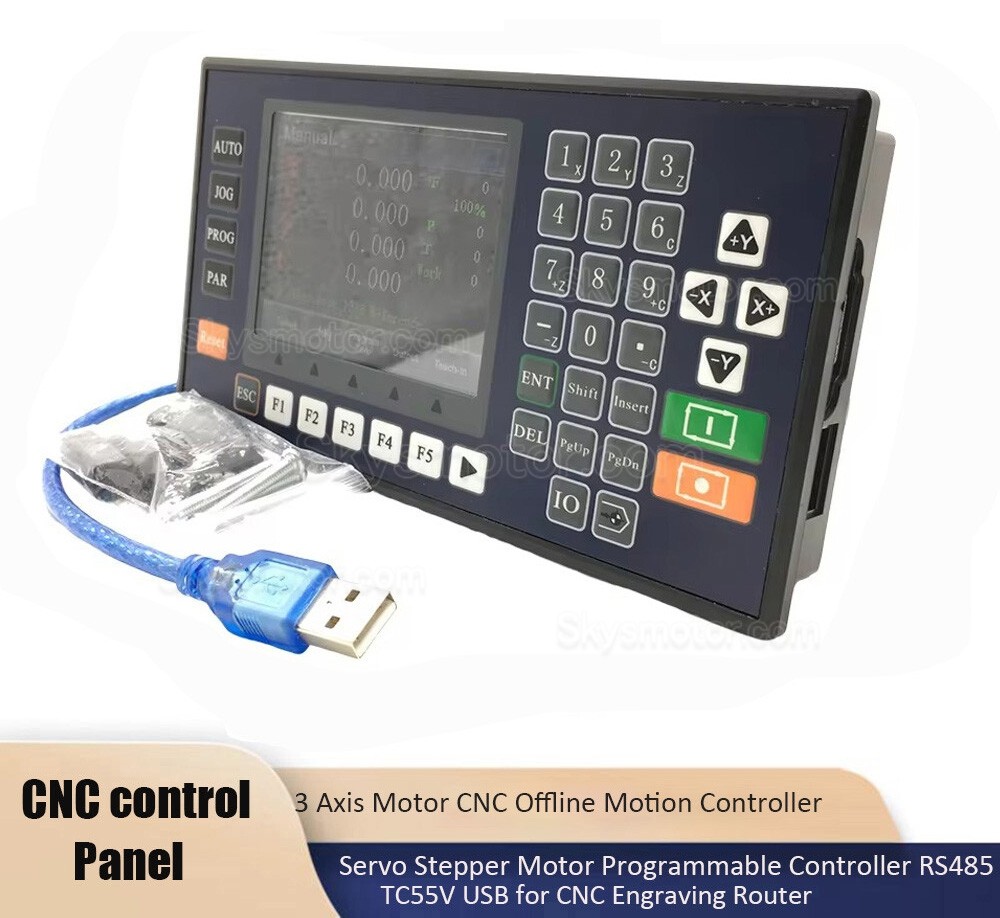

パッケージ内容：

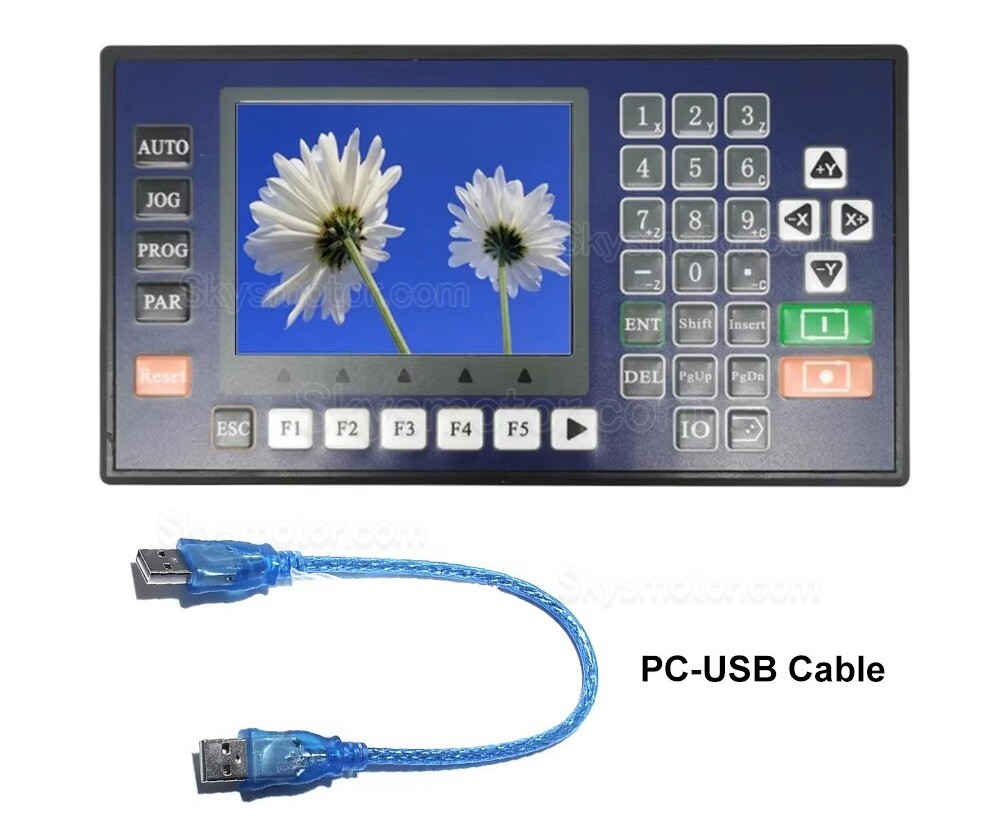

1 × CNCモーションコントローラー

1 × PC USBケーブル

1セット ネジとナット

プログラミング機能の紹介：
