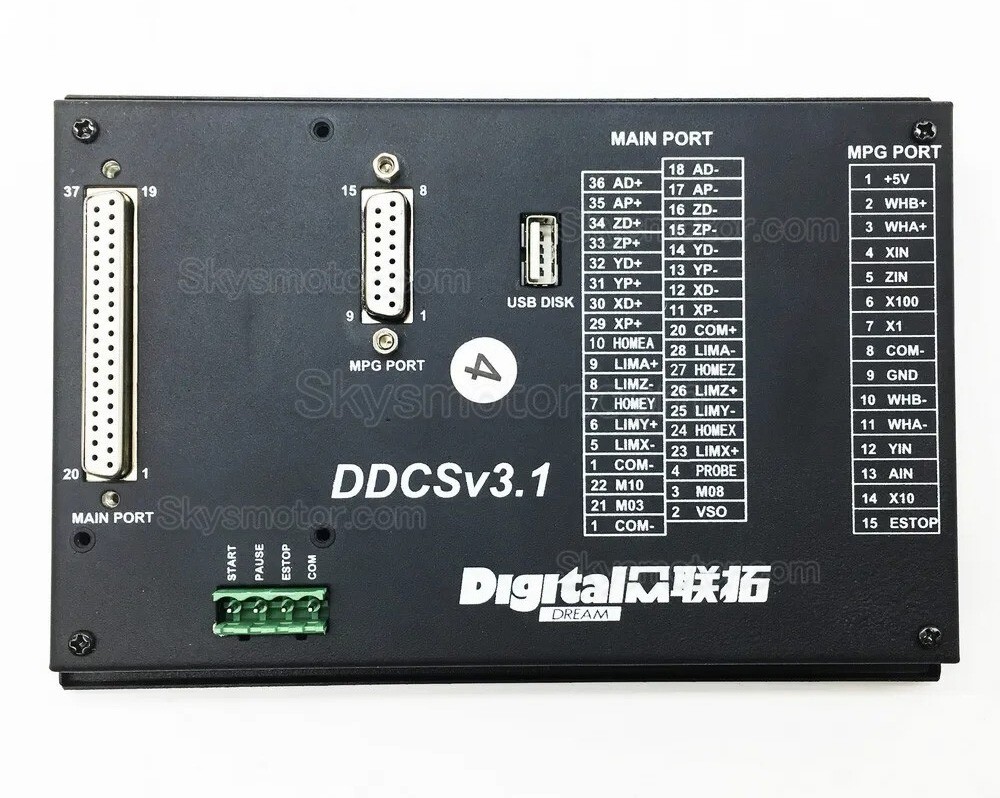

CNCコントローラ DDCS V3.1 3軸/4軸電子数値制御スタンドアロン制御

CNCコントローラ DDCS V3.1 3軸/4軸電子数値制御スタンドアロン制御

特徴：

16つの光絶縁デジタル入力、3つの光絶縁デジタル出力；

補間アルゴリズムが強化され、ソフト補間に対応します。

0～10Vのアナログスピンドル制御、PWM出力として設定可能。

3～4軸のモーター制御、差動パルスおよび方向出力に対応し、軸あたり最大500kHz。

ARM9メインチップとFPGAコアアルゴリズム。

5インチTFTスクリーン（480×272）、17キー。

24V DC電源入力、コントローラおよびI/O用に最低0.5A。

I/Oポートは内部給電式で、外部I/O電源は不要です。

USBフラッシュディスクは、サイズ制限なしでGコードファイルをサポートします。

標準MPGをサポートします。

各軸ごとにジョグモードが利用可能（連続、ステップ、カスタム距離）。

迅速な位置指定をサポートします。

停電後のデータ保管（自動保存）

バックラッシュと工具補正

コントローラー機能：

ソフト補間と、定義された距離での軸のジョギングをサポートします。

サイズ制限のないGコード用USBファイル入力。

迅速な位置選択機能。

停電後、データは自動的に保存されます。

バックラッシュおよび工具補正機能；

FANUCおよび標準Gコード形式に対応。

コントローラーパラメータ：

各軸の最大パルス周波数：500kHz

メイン制御チップ：ARM9

コアアルゴリズムチップ：FPGA

ディスプレイ：5インチTFT、480×272

操作キー：17

電源入力：24V DC、最小電流0.5A。

Gコード入力：USBフラッシュディスク経由。

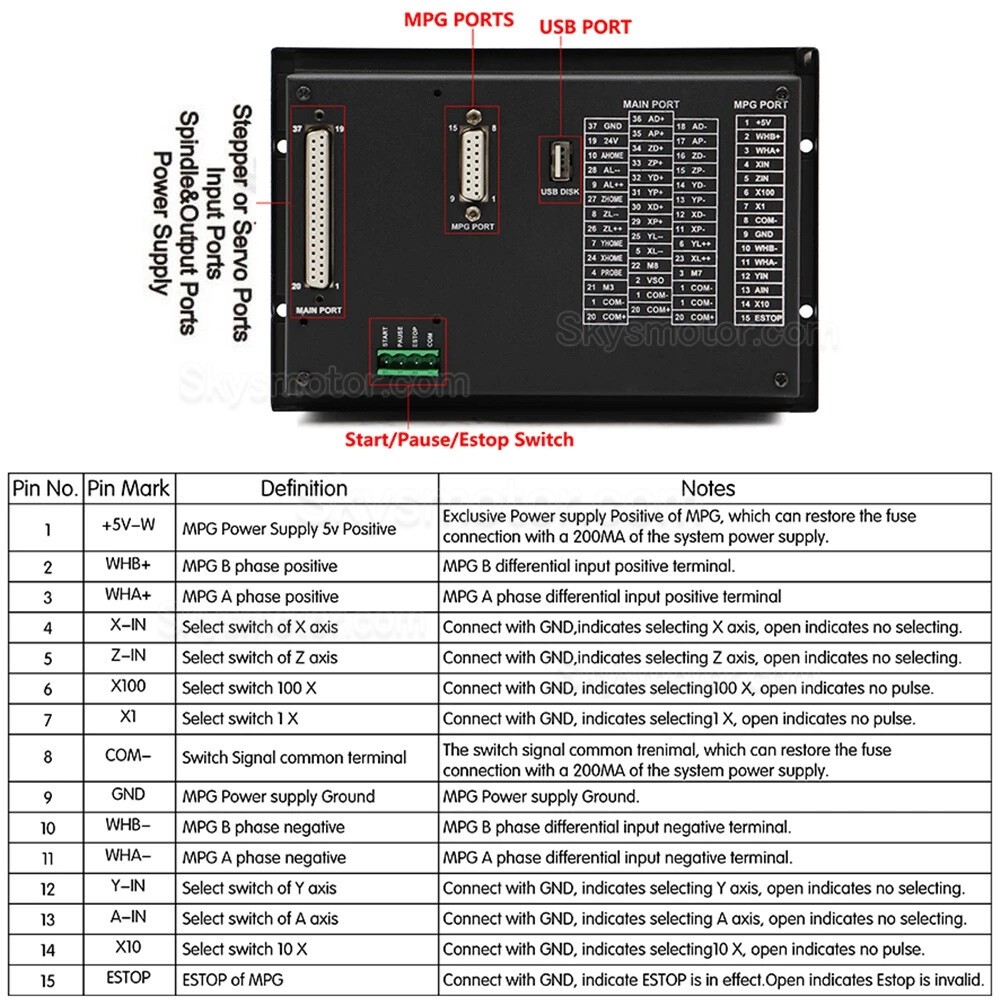

MPGポート：一般的なMPGモデルと互換性があります。

内蔵メモリ：1GB

入力インターフェース：16チャンネルの光絶縁デジタル入力。

出力インターフェース：3チャンネル光絶縁デジタル出力

アナログスピンドル制御：0～10V（PWM出力として設定可能）

リミットスイッチ：NPN

MPG 仕様：

X1 / X10 / X100 ステップスイッチ

軸セレクター（X、Y、Z、4th）

LEDインジケーター

緊急停止ボタン

金属製ハウジング

6-ft 伸縮可能なシールドケーブル

金属面に取り付けるための磁気ベース

電源要件：5V DC、150mA

位相出力：A、/A、B、/B（TTL、±20mA駆動能力）

対応CNCシステム：Taiwan Pou Yuen M600/M500/M520i/T300シリーズ、Higerman、HANUC、GSK、Open NC、KND、Siemens、NUM、スペインFAGOR（8055i）など

配線は標準的なCNCシステム接続用に設計されています

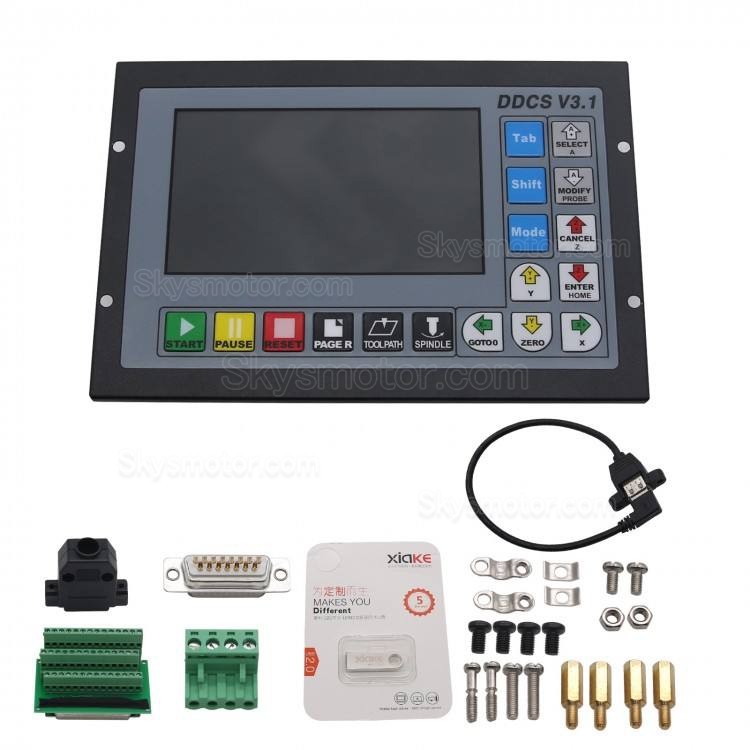

パッケージ内容：

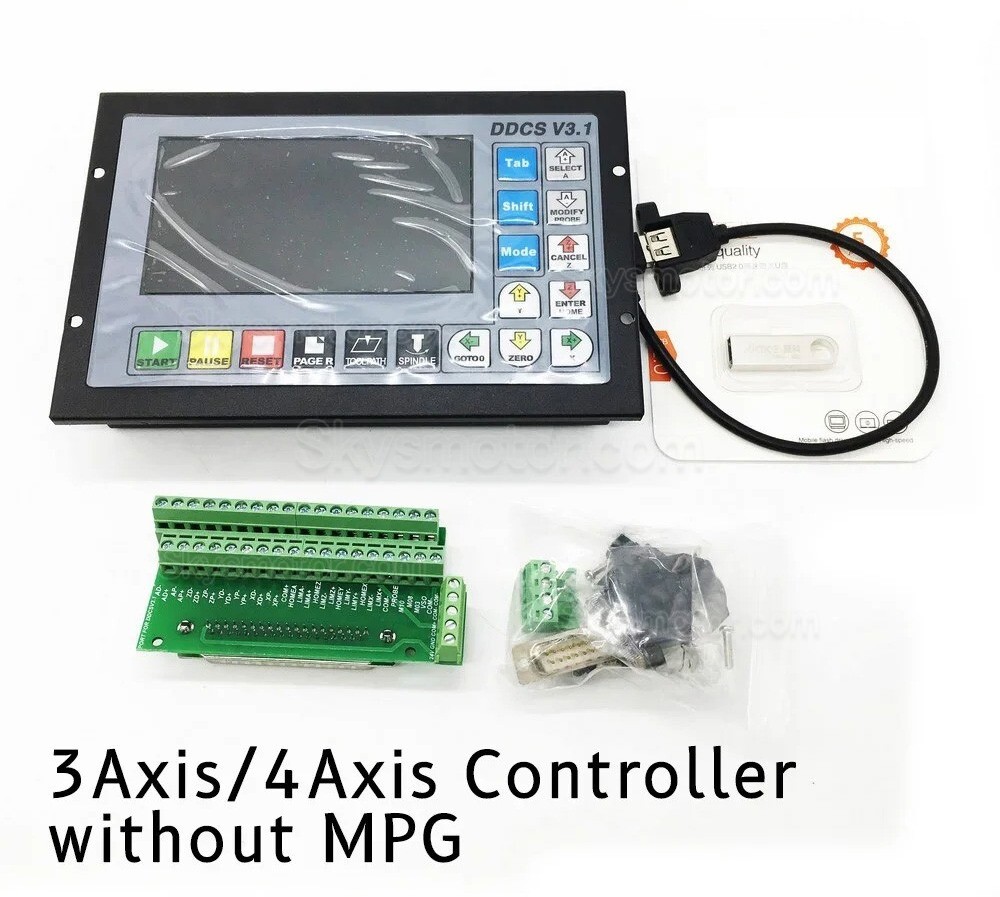

① 3軸コントローラー

1 × 3軸CNCオフラインモーションコントローラー

1 × 4GB USBフラッシュディスク

1 × USB延長ケーブルと付属品

1 × 取り付けネジセット

② 4軸コントローラー

1 × 4軸CNCオフラインモーションコントローラー

1 × 4GB USBフラッシュディスク

1 × USB延長ケーブルと付属品

1 × 取り付けネジセット

③ MPG付き3軸

1 × 3軸CNCオフラインモーションコントローラー

1 × 緊急停止機能付きMPG ハンドホイール

1 × 4GB USBフラッシュディスク

1 × USB延長ケーブルと付属品

1 × 取り付けネジセット

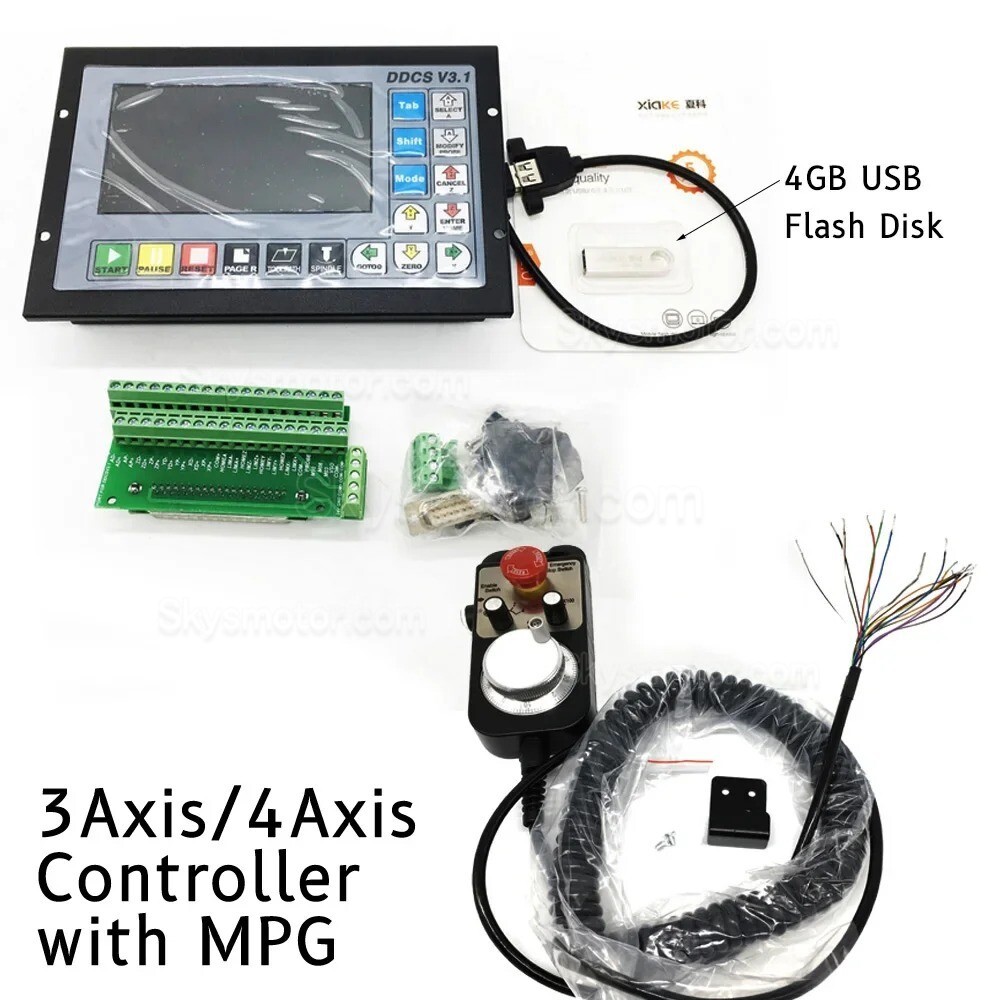

④ MPG付き4軸

1 × 4軸CNCオフラインモーションコントローラー

1 × 緊急停止機能付きMPGハンドホイール

1 × 4GB USBフラッシュディスク

1 × USB延長ケーブルと付属品

1 × 取り付けネジセット

英語のマニュアルについては、販売者にお問い合わせください。
