CNC コントローラ DDCS V4.1 3 軸/4 軸スタンドアロン オフライン コントローラ USB CNC コントローラ インターフェース

CNC コントローラ DDCS V4.1 3 軸/4 軸スタンドアロン オフライン コントローラ USB CNC コントローラ インターフェース

モデル:

3軸モーションコントローラー

4軸モーションコントローラー

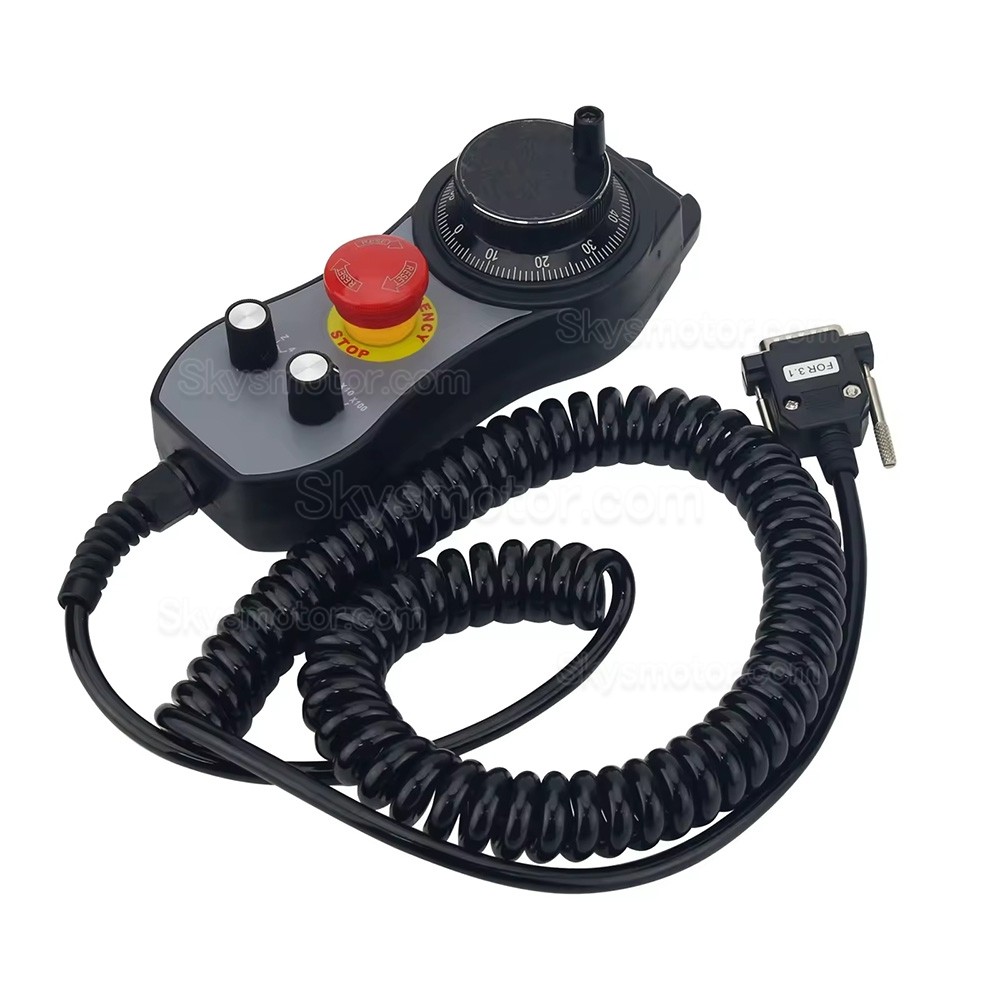

手動パルス発生器DDMPG付き3軸コントローラ

手動パルス発生器DDMPG付き4軸コントローラ

説明

DDCS V4.1 3-4軸モーションコントローラは、ステッピングモーターおよびサーボモーターシステム向けに設計されています。これは、DDCS V3.1をベースに、ソフトウェアとハードウェアのアップデートを加えて開発されたものです。

このコントローラはARM + FPGAアーキテクチャを採用しています。ARMプロセッサはインターフェースとGコードの解釈を管理し、FPGAはモーションアルゴリズムを実行して制御パルスを生成します。このシステムはLinuxベースのプラットフォーム上で動作します。

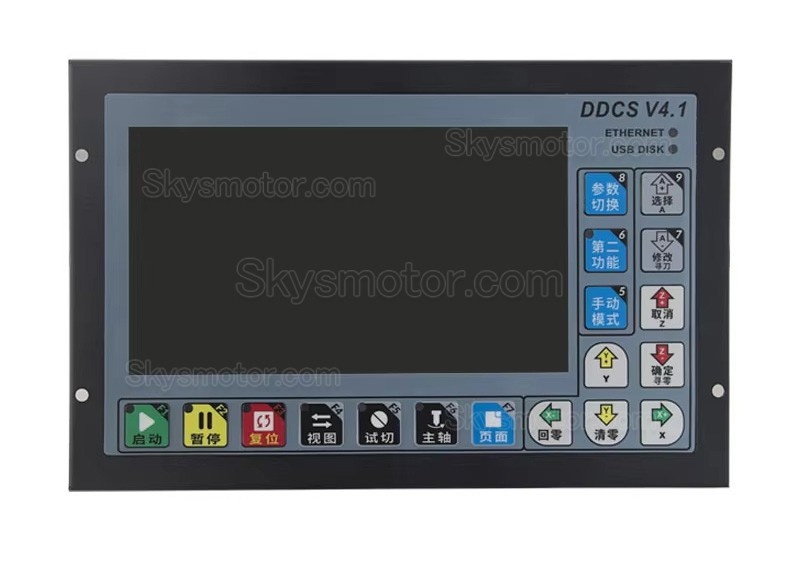

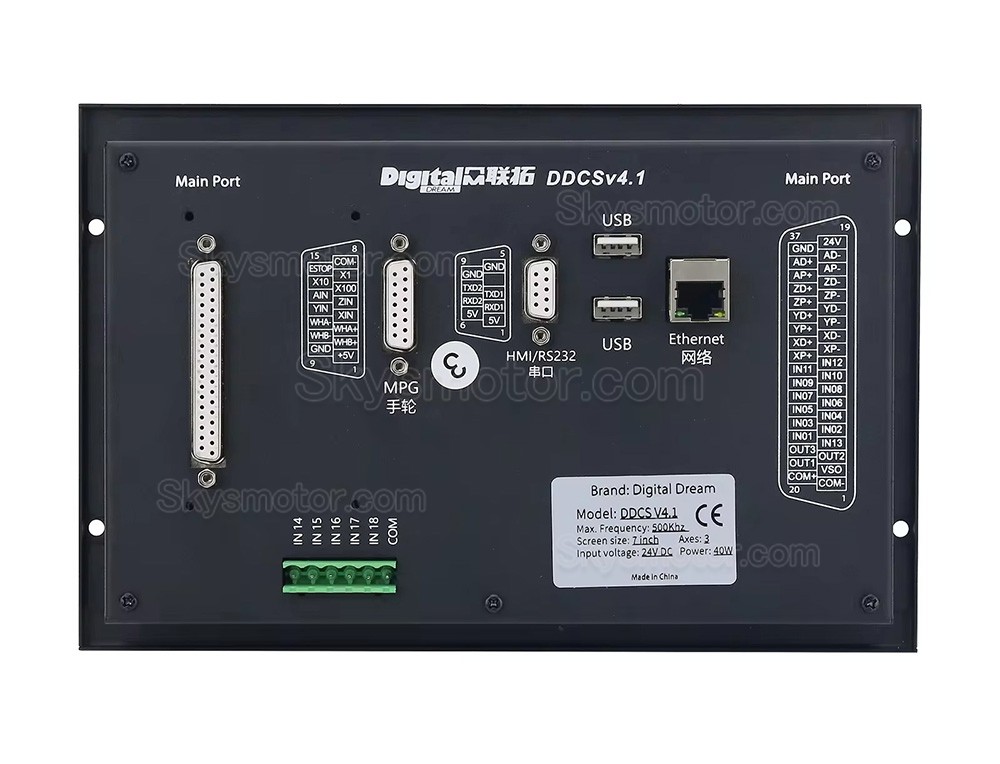

DDCS V4.1は、制御キーと数字キーの両方の機能を果たす17個の複合キーを備えたコンパクトなレイアウトが特徴です。標準的なFanuc互換のGコードセットをサポートしています。本装置は、4つのロックフックを使用して制御ボックスまたはキャビネットにパネル取り付けできます。

仕様:

パネル寸法：237mm × 153.7mm × 5.2mm

本体寸法：237mm × 153.7mm × 48.2mm

取り付け開口部寸法：228.5mm × 83.7mm

特徴

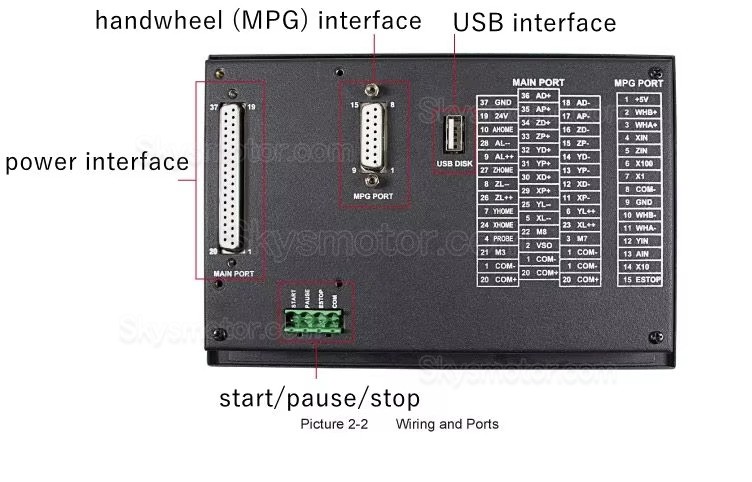

18つの光絶縁デジタル入力、3つの光絶縁デジタル出力

スピンドル構成：アナログ（0～10V）またはサーボスピンドル

差動モードまたはダブルパルスモードによる3～4軸モーター制御に対応し、軸あたり最大500kHzまで対応します。

2～4軸線形補間、任意の2軸円形補間

ARM9制御チップとFPGAアルゴリズムチップ

7インチTFTディスプレイ、1024×600ピクセル、17個の操作キー

コントローラー電源：24VDC、最小0.5A

I/O電源：24VDC、最低0.5A（動作には両方とも必要）

Gコード入力用のUSBフラッシュディスク。イーサネットファイル転送に対応。ファイルサイズ制限なし。

一般的なCAD/CAMソフトウェア（ArtCAM、MasterCAM、ProE、JDSoft SurfMill、Aspire、Fusion 360）に対応しています。

標準MPGをサポートします。

トライカット（ハンドホイールガイド）およびジョグ機能（連続・ステップ・指定距離）に対応しています。

フロートプローブ、固定プローブ、バーテックスプローブ、およびツール長さ測定に対応

指定された線または最も近い線への迅速な位置決めをサポートします。

アレイ加工、シーケンス加工、平面フライス加工、円筒フライス加工に対応します。

XYZA軸オフセット設定をサポートします。

一時停止、停電からの復旧、ブレークポイントからの再開に対応しています。

複数の作業元に対応します。

X/Y軸の中点検出をサポートします。

シミュレーション機能により、プレビュー中にフィードオーバーライドとパスチェックを調整できます。

ガントリーシステム（スレーブX/Y/Z）のデュアルモーター構成に対応します。

英語と中国語のインターフェース。その他の言語の国際文字エンコーディングをサポートします。

NPNリミットスイッチに対応します。

ユーザーアクセスレベルは、訪問者、オペレーター、管理者、スーパー管理者の4段階です。

DDCS V3.1と比較した新機能

USBポートとEtherCATインターフェースを追加しました。

サーボスピンドルオプションを追加しました。

ガントリーマシン構成用にスレーブX、Y、またはZを追加しました

極座標と回転のプログラミングコマンド、および半径補正コマンドを追加しました。

長いGコードプログラムにおける経路精度を向上させるため、モーションアルゴリズムを更新しました。

「指定した行から開始」と「最寄りの地点から開始」のクイック起動をサポートします。

調整可能なFROと再開機能を備えた改良型シミュレーション

設定可能なピン割り当てを備えたドライバアラーム入力ポートを追加しました

A軸を無制限に回転させるためのサイクルエンコーダを追加しました。

分析プロンプトウィンドウを追加しました

緊急停止時の衝撃を軽減し、位置ずれを防止するために、スムーズな停止パラメータを追加しました。

FPGAは32ビットの速度ジェネレータを使用し、より高速と加速度分解能をサポートします。

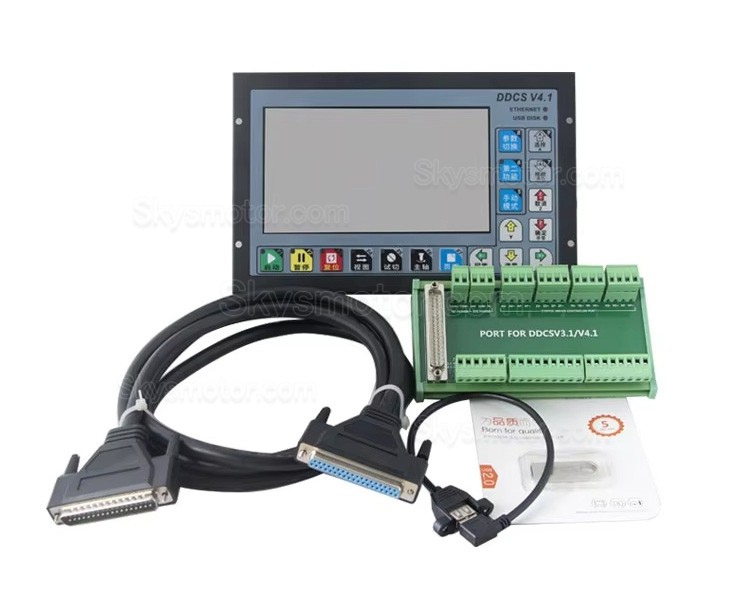

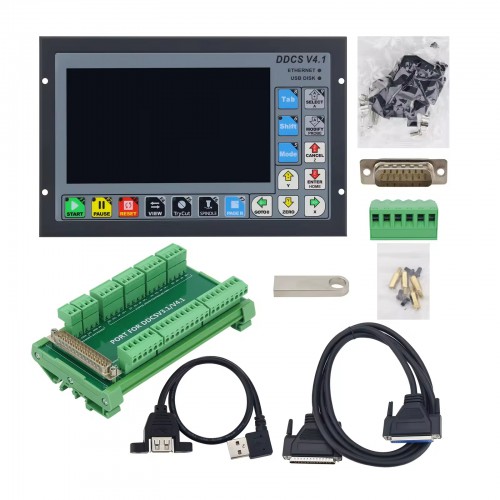

パッケージ内容：

1 × DDCS V4.1 3軸または4軸コントローラー

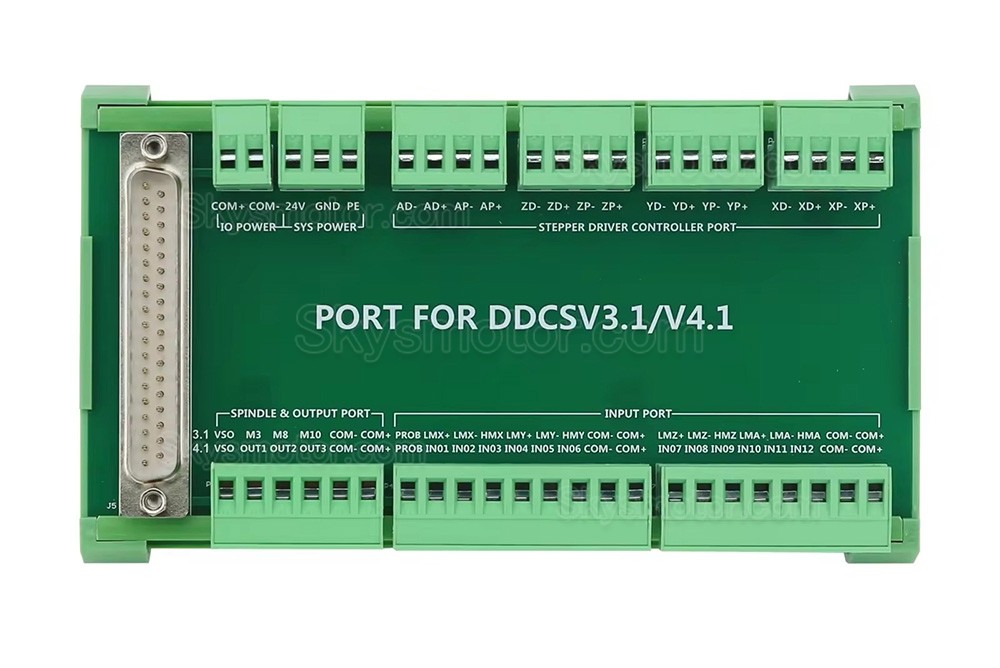

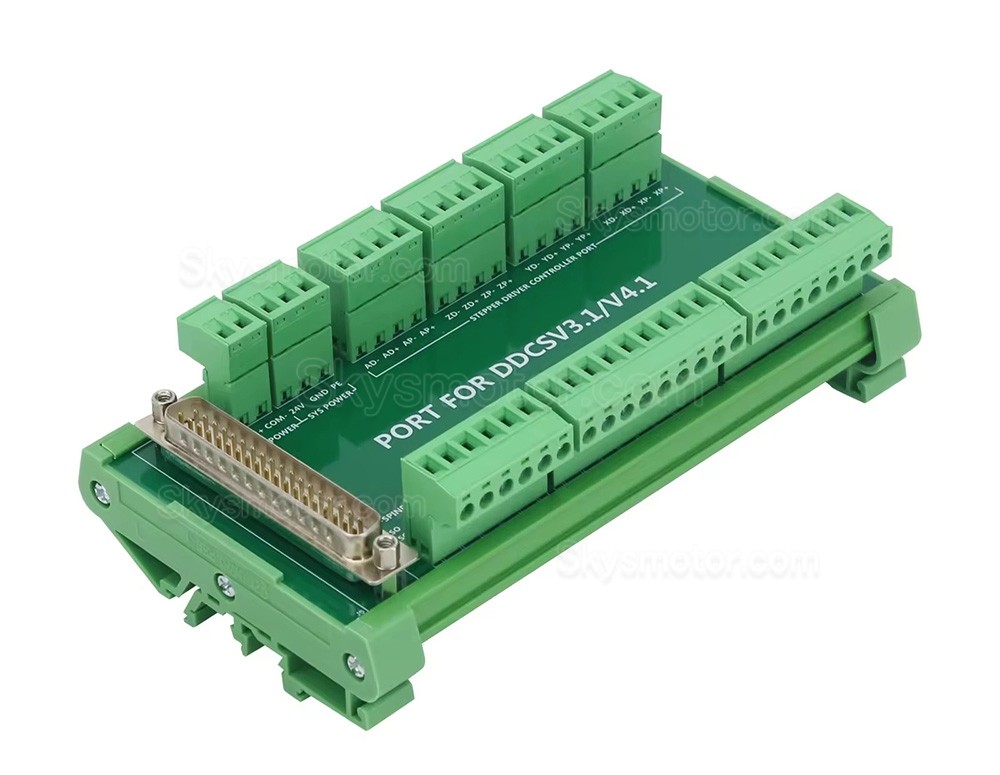

1 × DB37ケーブル（コントローラーと配線基板間接続用）

1 × DB15ハンドホイールインターフェースケーブル

1 × 50cm USB延長ケーブル

1 × USBフラッシュドライブ

1 セット 取り付けネジ

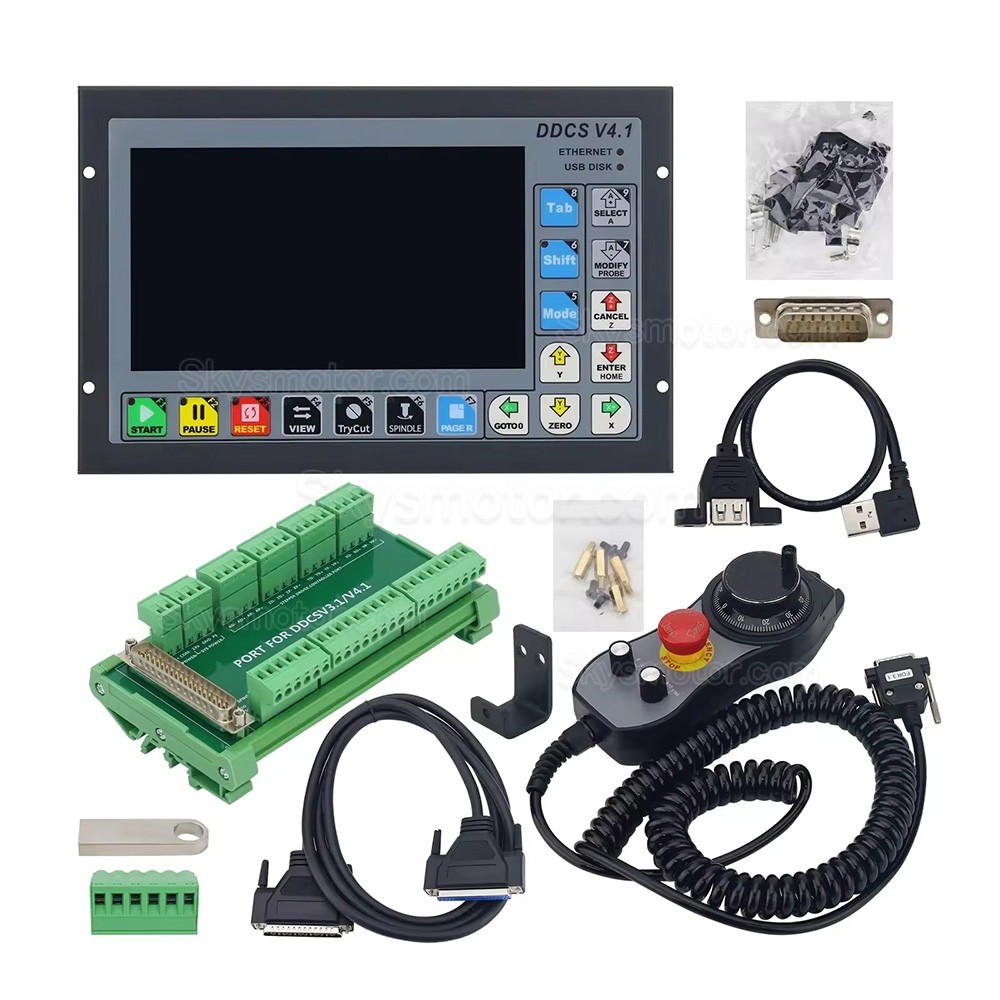

CNC Controller with Manual Pulse Generator DDMPG:
