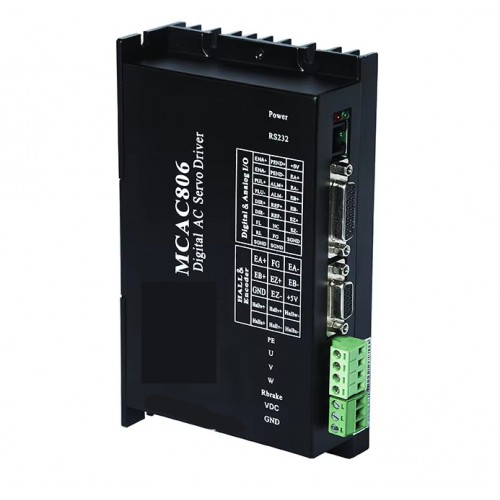

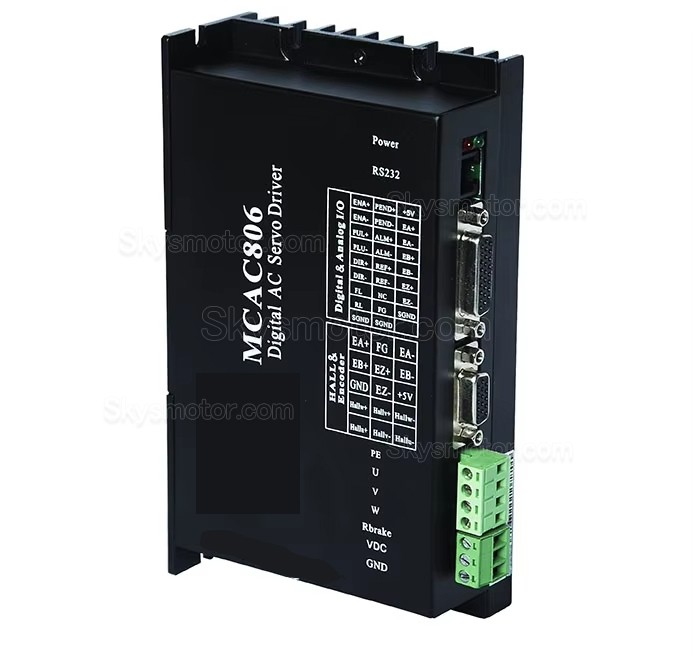

MCAC806 は、低コストで全デジタル AC を備えた DSP ベクトル制御、閉ループ サーボ ドライブを使用して設計および製造されています。位置ループ、速度ループ、電流ループの 3 つの調整可能なフィードバック ループ制御が含まれています。48V〜80Vの電圧、400W以下のACサーボモーターの駆動に適した安定した性能を備えています。
特徴:
複数種類のパルス入力モード
パルス + 方向
CW / CCW ダブルパルス
A / B相パルス
サーボリセット入力インターフェースオプトカプラ絶縁ERC
電流ループ帯域幅: (-3dB) 2KHz (標準値)
速度ループ帯域幅: 500Hz (標準値)
位置ループ帯域幅:200Hz(標準値)
モーターエンコーダ入力直立ポスト:差動入力(26LS32)
RS232CインターフェースパラメータはPCまたはテキストディスプレイ経由でダウンロード可能
過電流、I2T、過電圧、低電圧、過熱、速度超過、過差動保護
緑のライトは動作中を示し、赤のライトは保護またはオフラインを示します。
テクニカル指標
DC入力電圧範囲 36〜80V (48V 標準)
600W連続出力パワー
連続出力電流 8A 32KHz PWM
過負荷出力電流20A(3秒)
保護:
動作値過電流ピーク30A ± 10%
過負荷I2t電流動作値300%5S
過熱動作値80℃
85V過電圧動作値
アクション値 18V 電圧 不足電圧
最大パルス入力周波数300K
デフォルトの通信速度 9.6Kbps(追加のインターフェースコンバータが必要)
使用環境:
場所:ほこり、オイルミスト、腐食性ガスを避けてください
動作温度:0~+50℃
保管温度: -20 ℃ ~ +80 ℃
湿度: 40 ~ 90% RH
冷却: 自然冷却または強制空冷

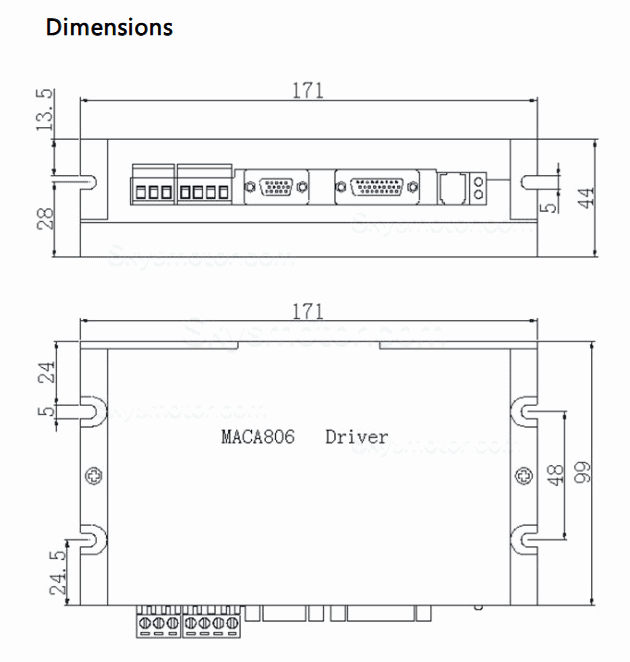

外形寸法:171 × 99 × 44mm
重量:約550g
