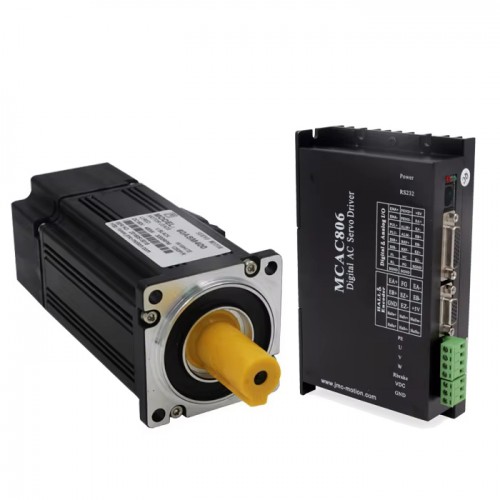

400W ACサーボモーター＆ドライバーキット MCAC806+60ASM400 60V 8.4A 1.27N.m 220V 3000RPM MCAC806サーボドライバー付き

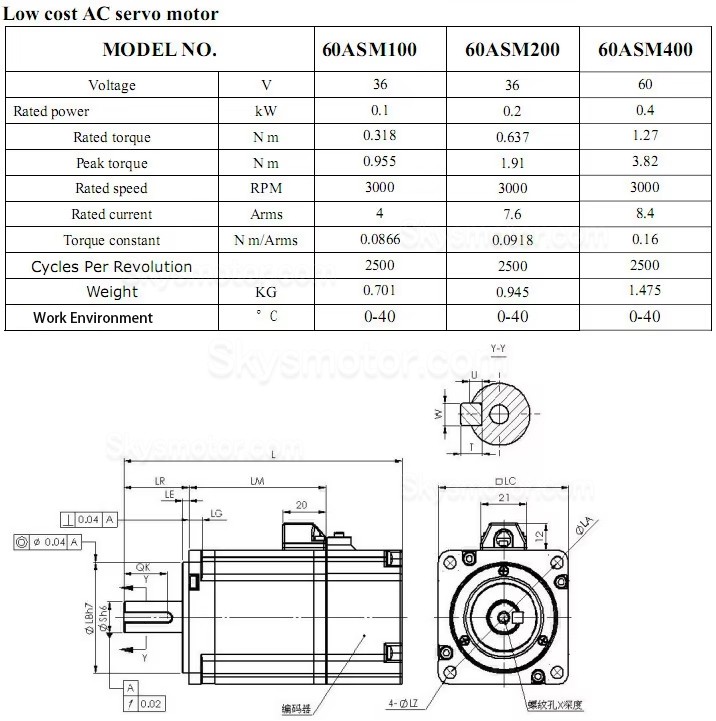

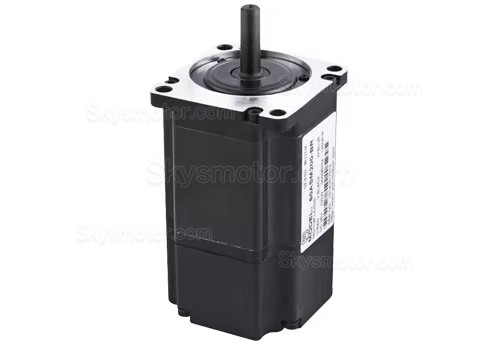

サーボモーター仕様
製造業者部品番号:60ASM400
相:3相
電源電圧:60V
定格出力:400W
定格トルク:1.27N.m(179.84 oz.in)
ピークトルク:3.82N.m
定格回転数: 3000 RPM
定格電流:8.4A
周波数:200Hz
極数:8
抵抗:3.03*10-3 V/RPM
トルク係数:0.0866 N.M/A
ローター慣性(10^-4kg*cm²):0.58
エンコーダー:1250 Line
物理仕様:
フレームサイズ:60 x 60mm
ボディの長さ:157mm
軸径:14mm
軸長:30mm
重量:1.5kg;

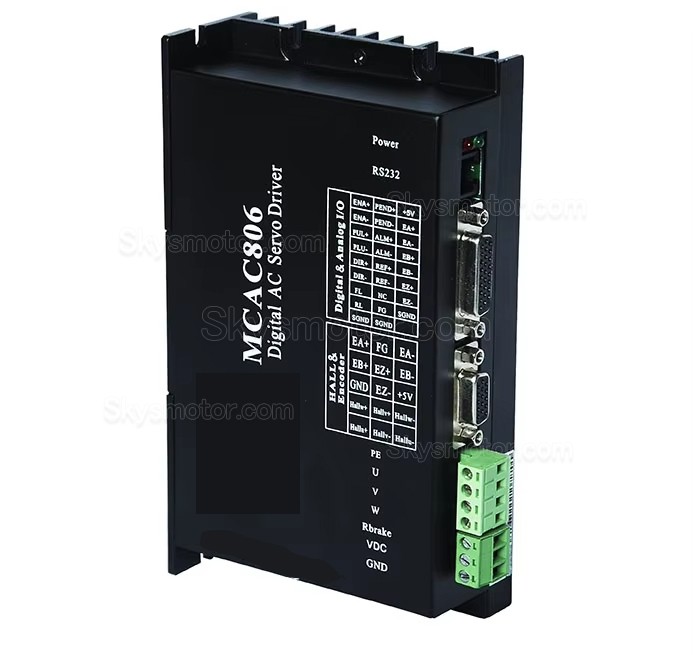

MCAC806 400W 36V-80V 8A ACサーボモータードライバーコントローラー
MCAC806 は、低コストで全デジタル AC を備えた DSP ベクトル制御、閉ループ サーボ ドライブを使用して設計および製造されています。位置ループ、速度ループ、電流ループの 3 つの調整可能なフィードバック ループ制御が含まれています。48V〜80Vの電圧、400W以下のACサーボモーターの駆動に適した安定した性能を備えています。
特徴:
複数種類のパルス入力モード
パルス + 方向
CW / CCW ダブルパルス
A / B相パルス
サーボリセット入力インターフェースオプトカプラ絶縁ERC
電流ループ帯域幅: (-3dB) 2KHz (標準値)
速度ループ帯域幅: 500Hz (標準値)
位置ループ帯域幅：200Hz（標準値）
モーターエンコーダ入力直立ポスト：差動入力（26LS32）
RS232CインターフェースパラメータはPCまたはテキストディスプレイ経由でダウンロード可能
過電流、I2T、過電圧、低電圧、過熱、速度超過、過差動保護
緑のライトは動作中を示し、赤のライトは保護またはオフラインを示します。
テクニカル指標
DC入力電圧範囲 36～80V（標準48V）
600W連続出力パワー
連続出力電流8A 32KHz PWM
過負荷出力電流20A（3秒）
保護：
動作値過電流ピーク30A ± 10%
過負荷I2t電流動作値300％5S
過熱動作値80℃
85V過電圧動作値
アクション値 18V 電圧不足電圧
最大パルス入力周波数300K
デフォルトの通信速度 9.6Kbps（追加のインターフェースコンバータが必要）
使用環境:
場所：ほこり、オイルミスト、腐食性ガスを避けてください
動作温度：0～+50℃
保管温度: -20 ℃ ~ +80 ℃
湿度: 40 ~ 90% RH
冷却: 自然冷却または強制空冷

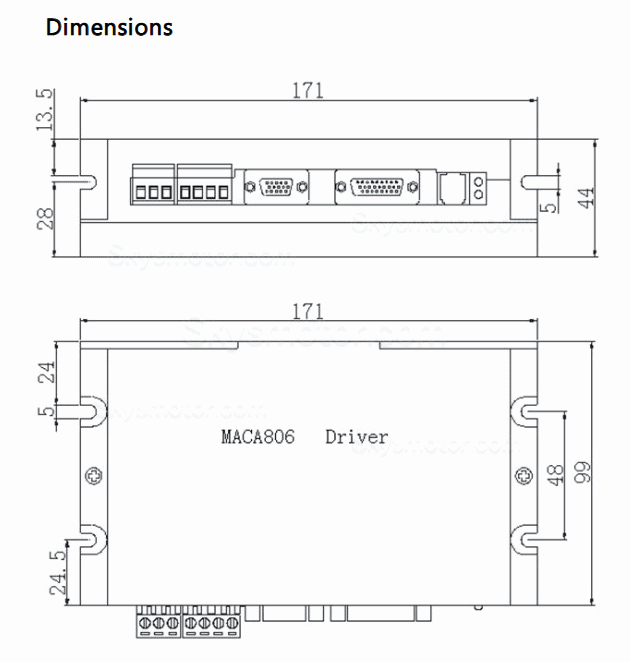

外形寸法：171 × 99 × 44mm
重量：約550g
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| サーボ モーター仕様 | |
|---|---|
| 定格電流 | 8.4 |
| 相数 | 3 |
| 電源電圧 | 60 |
| エンコーダ | 1250ライン |
| 定格電力(W) | 400 |
| 定格回転数(rpm) | 3000 |
| 定格トルク(Nm) | 1.27 |
| 最大トルク(Nm) | 3.82 |
| ブレーキ付き | ブレーキなし |
| 物理仕様 | |
| ボディー長さ(mm) | 157 |
| フランジサイズ(mm) | 60 x 60 |
| シャフト直径(mm) | 14 |
| 轴长(mm) | 30 |
| シャフトタイプ | キー溝 |
| シングルシャフト/デュアルシャフト | 単軸 |
| 重量(g) | 2100 |
-
