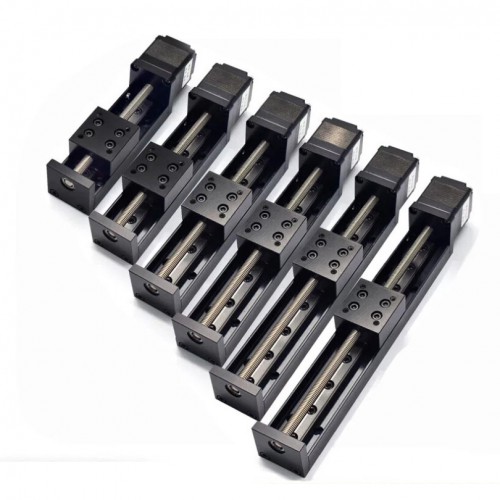

リニア ガイド ベアリング OSP001603 電動リニア ステージ 50mm-300mm ストローク Nema11 モーターキット付き

リニア ガイド ベアリング OSP001603 電動リニア ステージ 50mm-300mm ストローク Nema11 モーターキット付き

特徴：

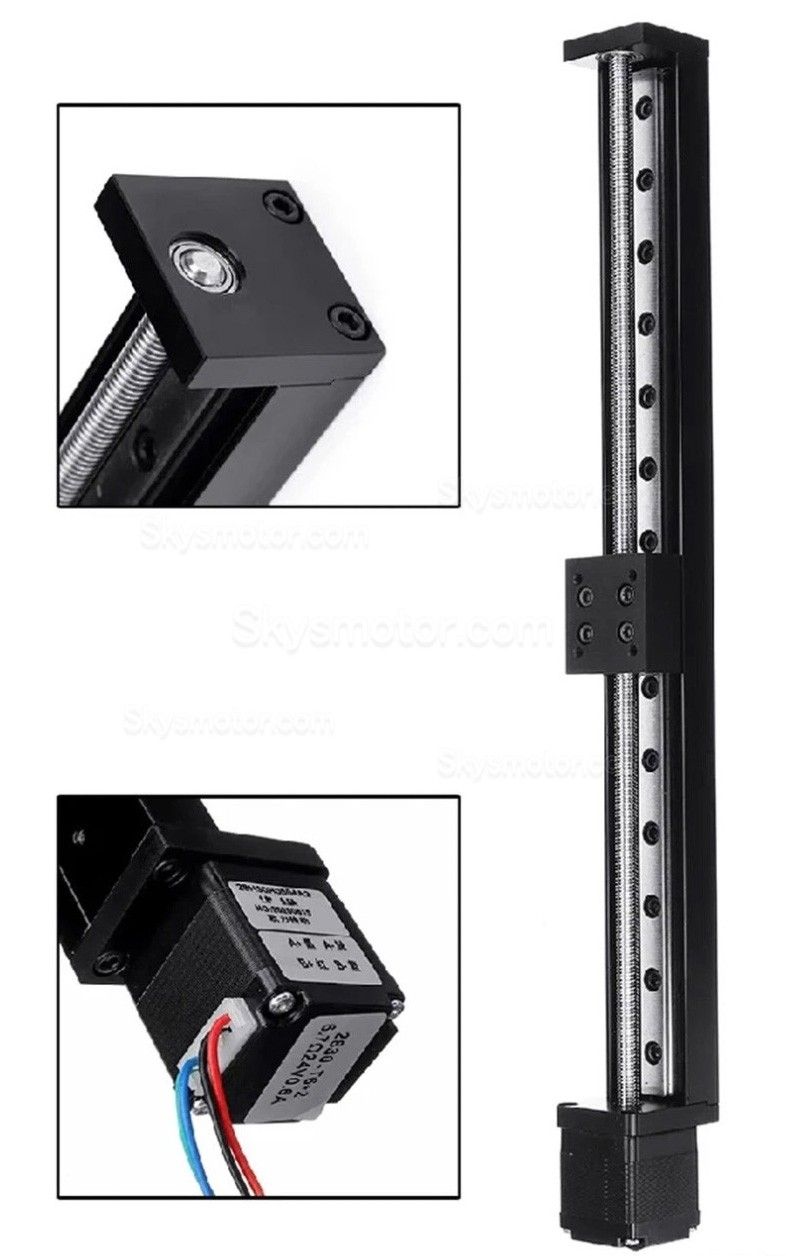

マイクロサイズの統合設計（幅30mm）を採用したコンパクトなリニアガイドスライドモジュール。

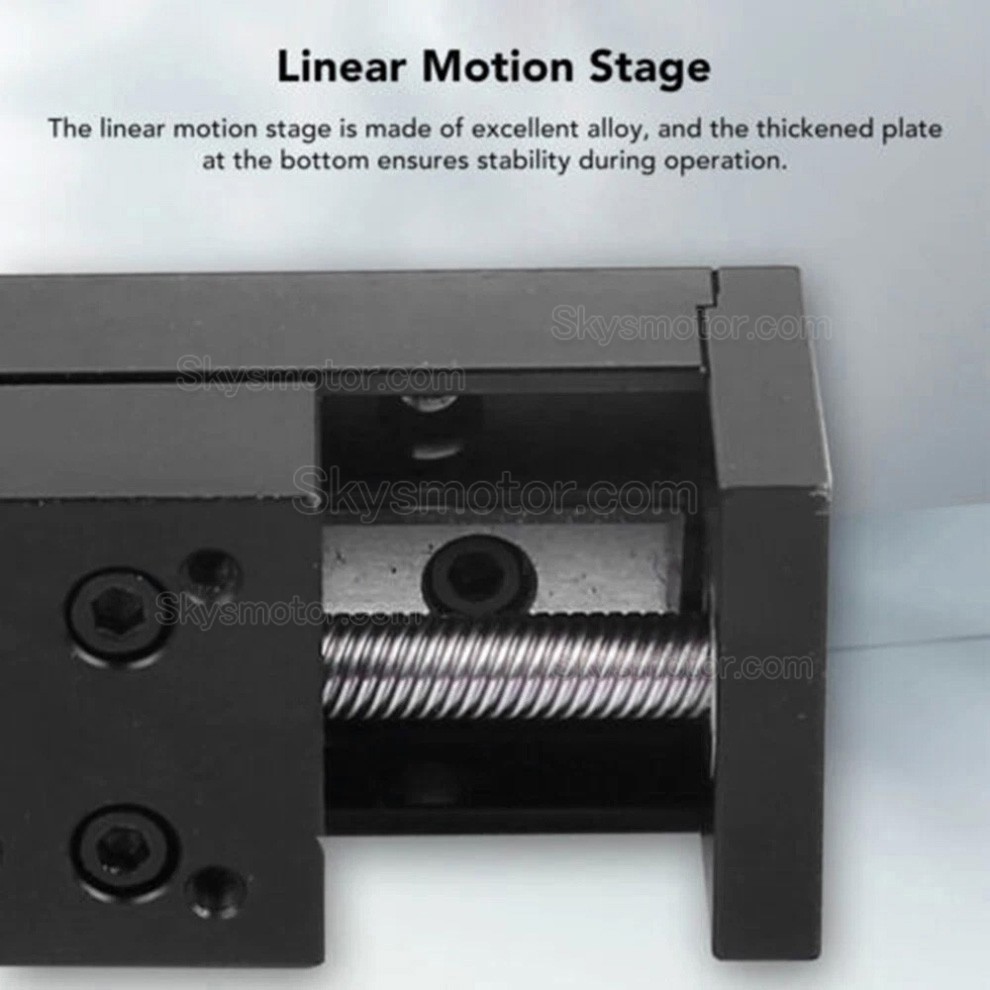

アルミニウム合金製のベースで、ベアリング鋼製トラックの二重コア構造が付いています。水平方向の耐荷重：5kg、垂直方向の耐荷重：1kg。ストローク調整範囲：50～300mm。

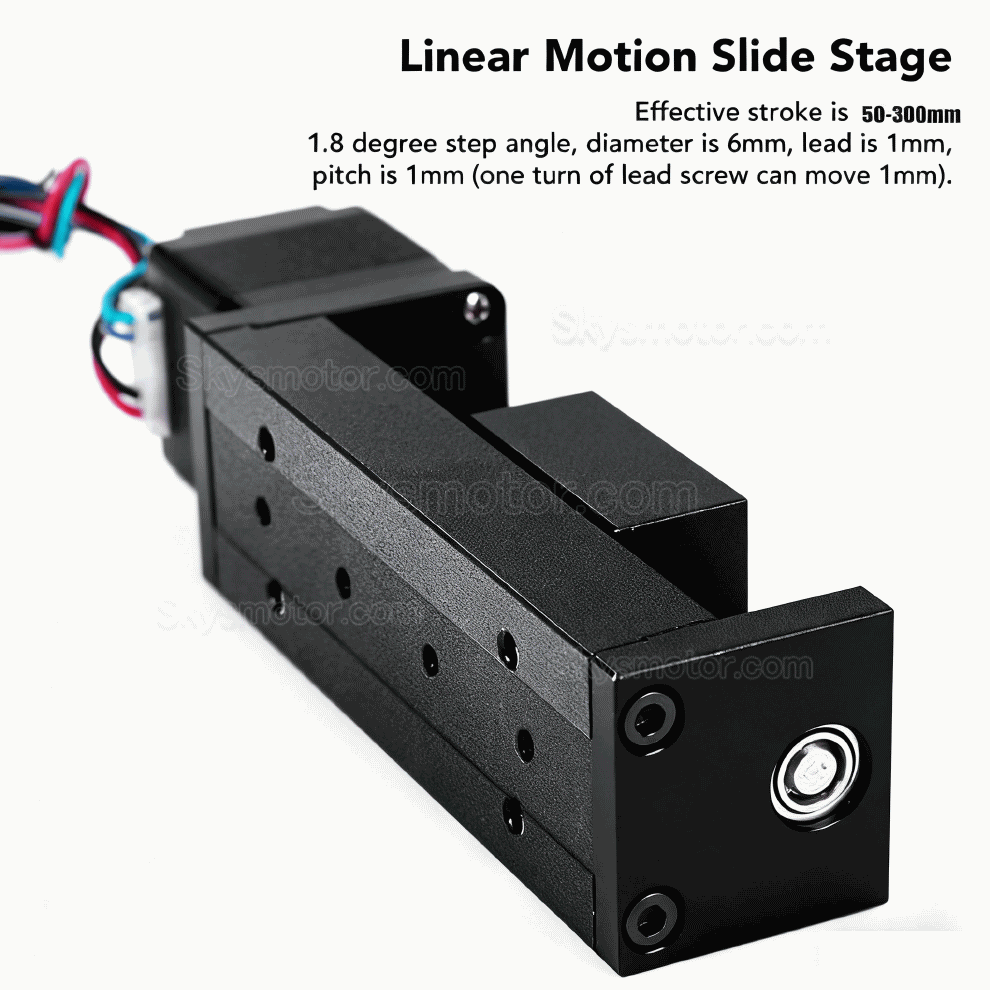

金色のハンドルとトラベルスケールを備え、6mmの台形リードスクリュー（1mm、2mm、4mm、6mm、12mmのリードが選択可能）が付属します。1mmおよび2mmのリード線は、電源オフ時に滑り落ちないように、垂直方向のセルフロック機能を備えています。

変位制御用の省スペースなモノコック設計を採用した、NEMA11 28ステッピングモーター（電流0.6A/トルク0.07N·m）を内蔵。

用途：3Dプリンター、CNCマシン、レーザーカッター、自動ねじ締め機、はんだ付け装置、ディスペンシングシステムなどの自動処理シナリオに適しています。

パッケージ内容：
1 x T06台形スクリュースライドテーブル
1 x NEMA11 28mmステッピングモーター

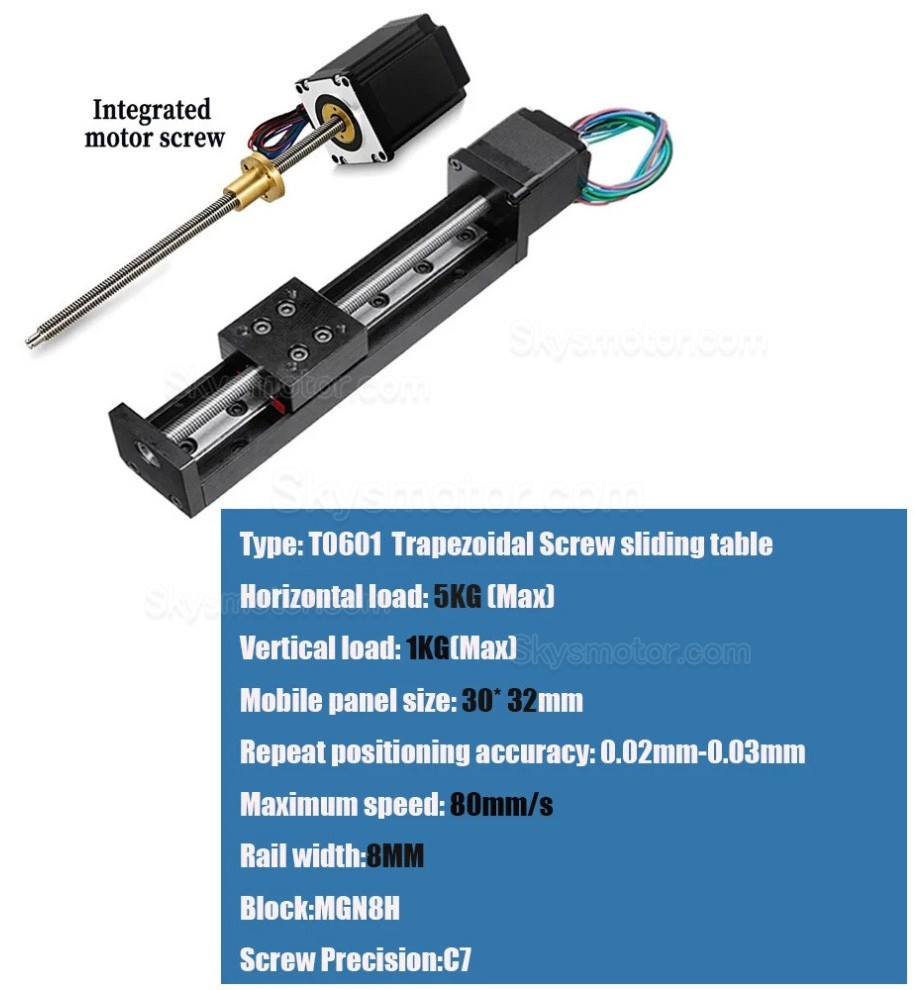

スライドテーブルの仕様：

モデル: T06

スライドタイプ：台形ねじ式スライドテーブル

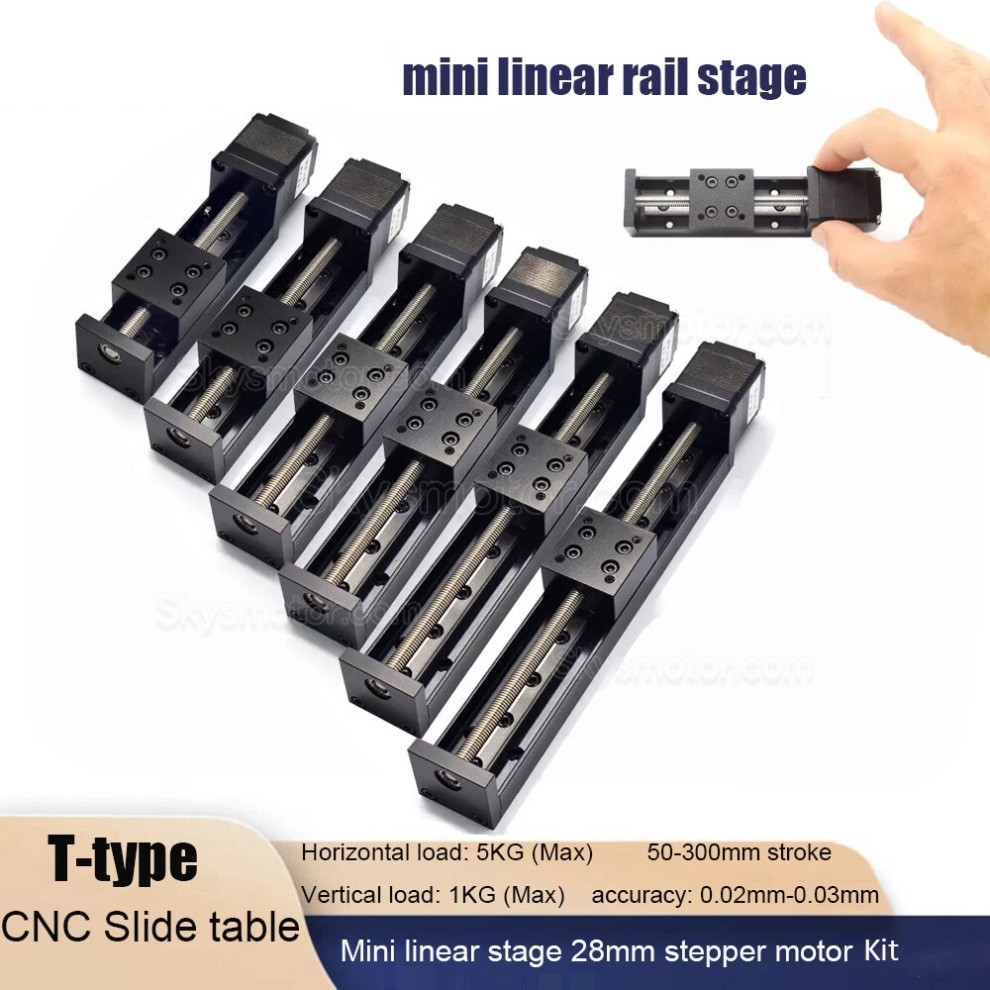

水平荷重：5kg（最大）

垂直荷重：1kg（最大）

有効ストローク：50～300mm

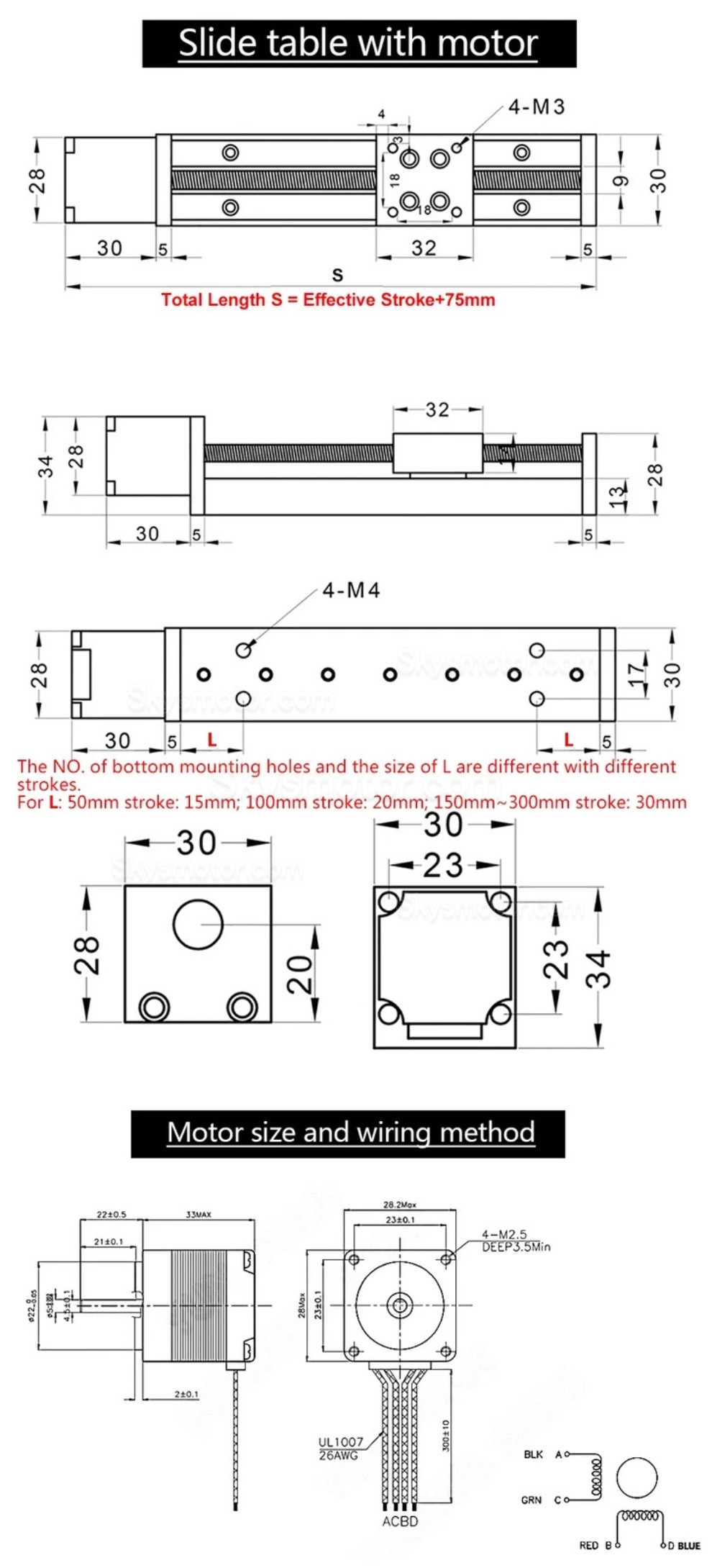

全長：有効ストローク＋75mm

モバイルパネルサイズ：30mm x 32mm

繰り返し位置決め精度：0.02mm～0.03mm

最高速度：80mm/s

レール幅：6mm

ブロック: MGN8H

ネジ精度：C7

ピッチ：1mm、2mm、4mm、6mm、12mm（例：ピッチ1mmは、モーターが1回転すると可動パネルが1mm移動することを意味します）

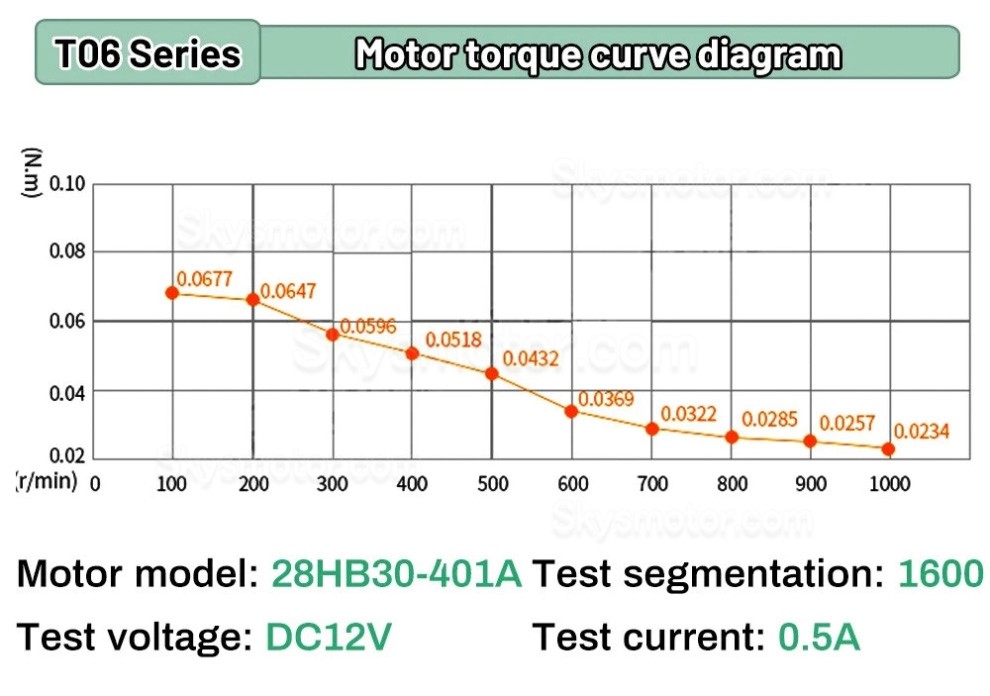

ステッピングモーターの仕様：
モデル: 28HB30-401A
モーターフランジサイズ：NEMA 11（28mm）
保持トルク: 0.07N·m
体長: 30mm
シャフト径: 5mm
タイプ：ハイブリッドモーター
相数：2相
電流: 0.6A
認証：CCC、CE、ISO
ステップ角度: 1.8度
