ミニ X軸電動リニア ステージ OSP001602 CNCスライディングテーブル（Neme 11ステッピングモーターおよびTB6600ドライバーキット付き）

ミニ X軸電動リニア ステージ OSP001602 CNCスライディングテーブル（Neme 11ステッピングモーターおよびTB6600ドライバーキット付き）

特徴：

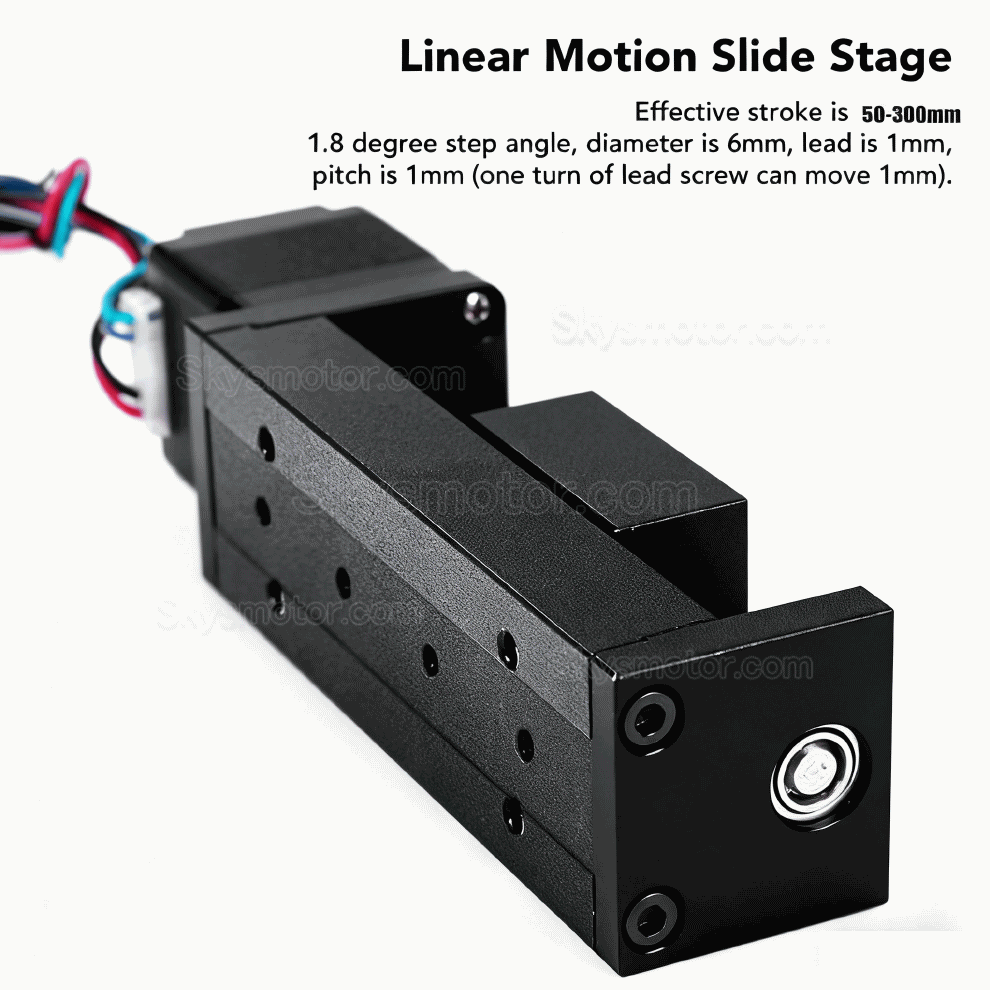

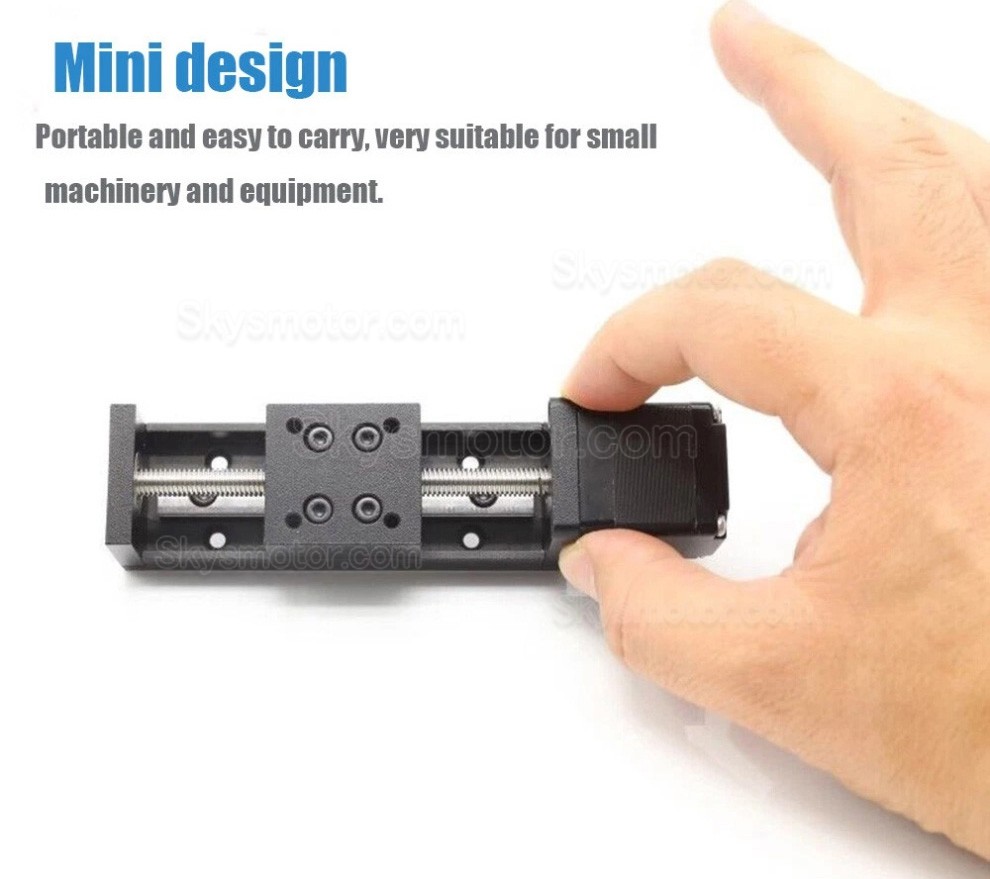

マイクロサイズの統合設計（幅30mm）を採用した、コンパクトなリニアガイドスライドモジュール。

アルミニウム合金製のベースに、ベアリング鋼製のトラックを二重コア構造で組み込んだ構造。水平方向の耐荷重：5kg、垂直方向の耐荷重：1kg。調整可能なストローク：50～300mm。

金色のハンドルとトラベルスケールを備え、6mmの台形リードスクリュー（1/2/4/6/12mmのリードが選択可能）が付属しています。

内蔵のNEMA11 28ステッピングモーター（電流0.6A、トルク0.07N·m）。

用途：3Dプリンター、CNCマシン、レーザーカッター、自動ねじ締め機、はんだ付け装置、ディスペンシングシステムなどの自動処理用途に適しています。

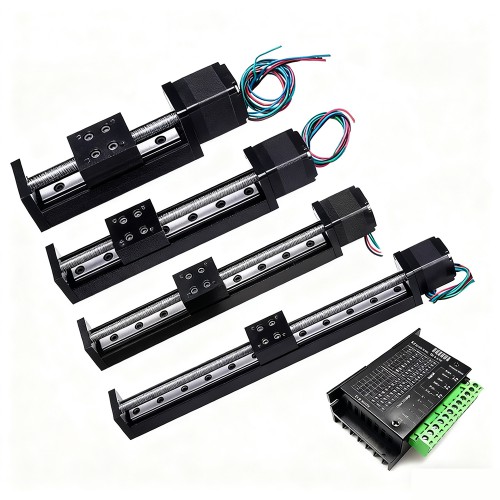

パッケージ内容：

1 x T06台形スクリュースライドテーブル

1 x NEMA11 28mmステッピングモーター

1 x TB6600ドライバー

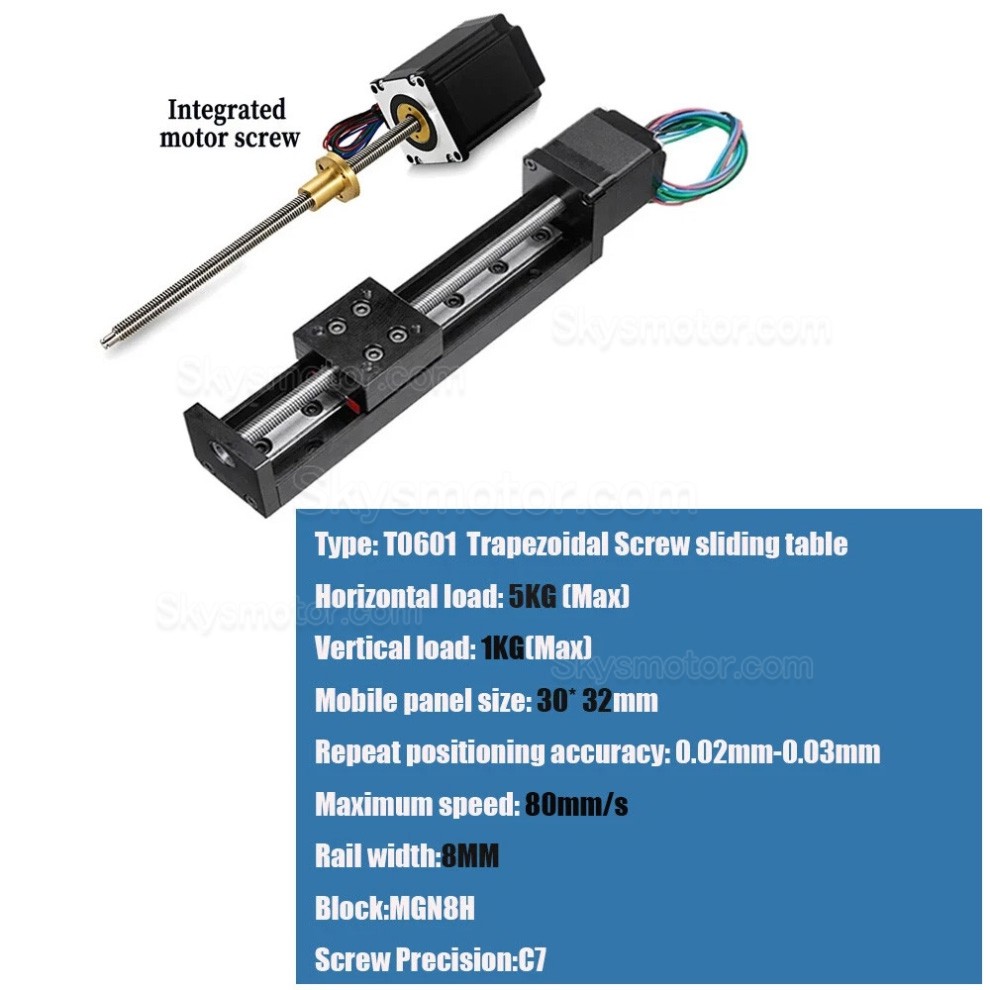

仕様:

モデル: T06

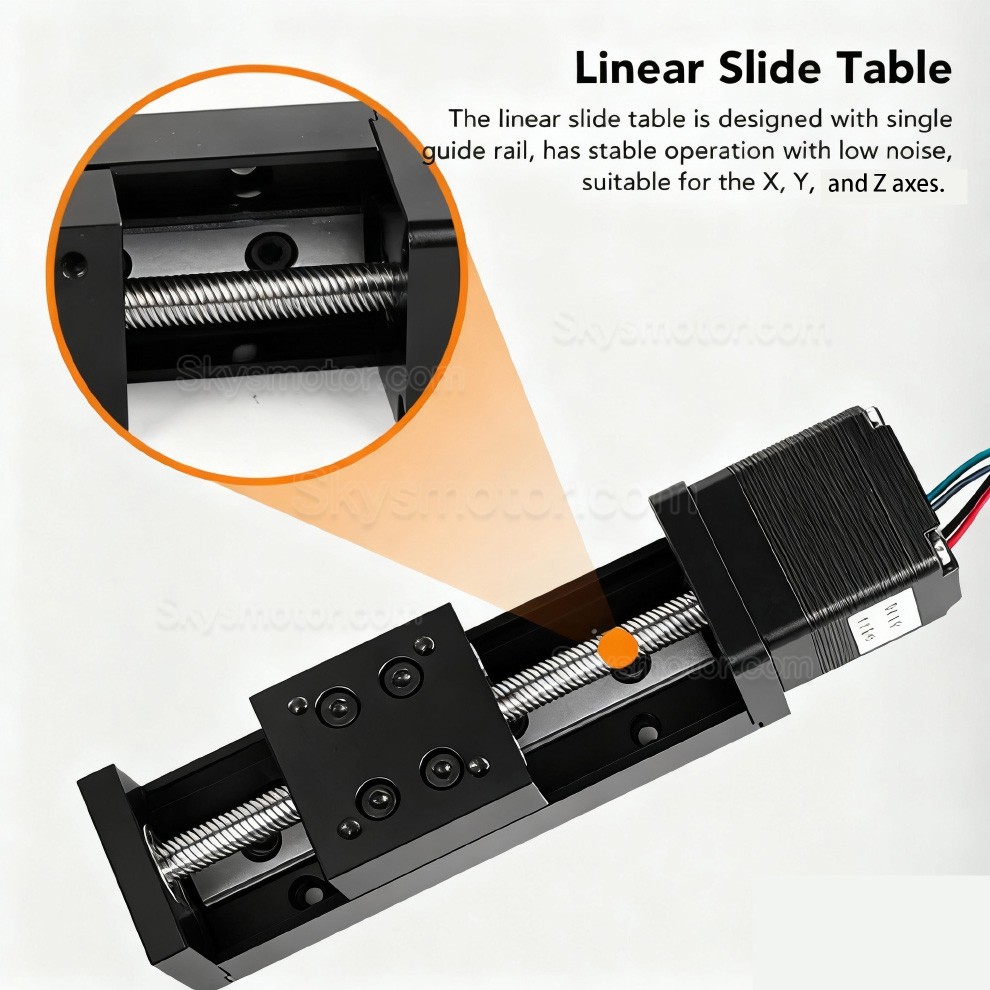

スライドタイプ：台形ねじ式スライドテーブル

水平荷重：5kg（最大）

垂直荷重：1kg（最大）

有効ストローク：50～300mm

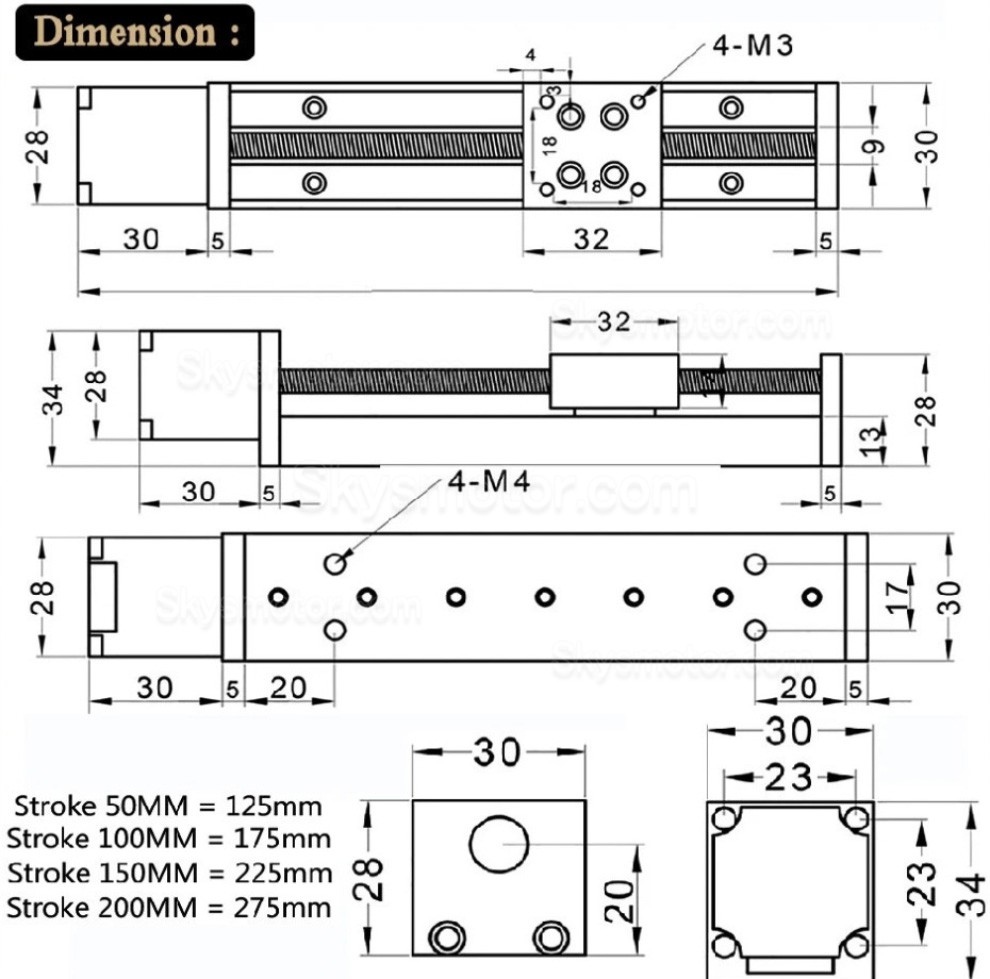

全長：有効ストローク＋75mm

可動パネルサイズ：30mm×32mm

繰り返し位置決め精度：0.02mm～0.03mm

最高速度：80mm/s

レール幅：6mm

ブロック：MGN8H

ネジ精度：C7

ピッチ：1mm

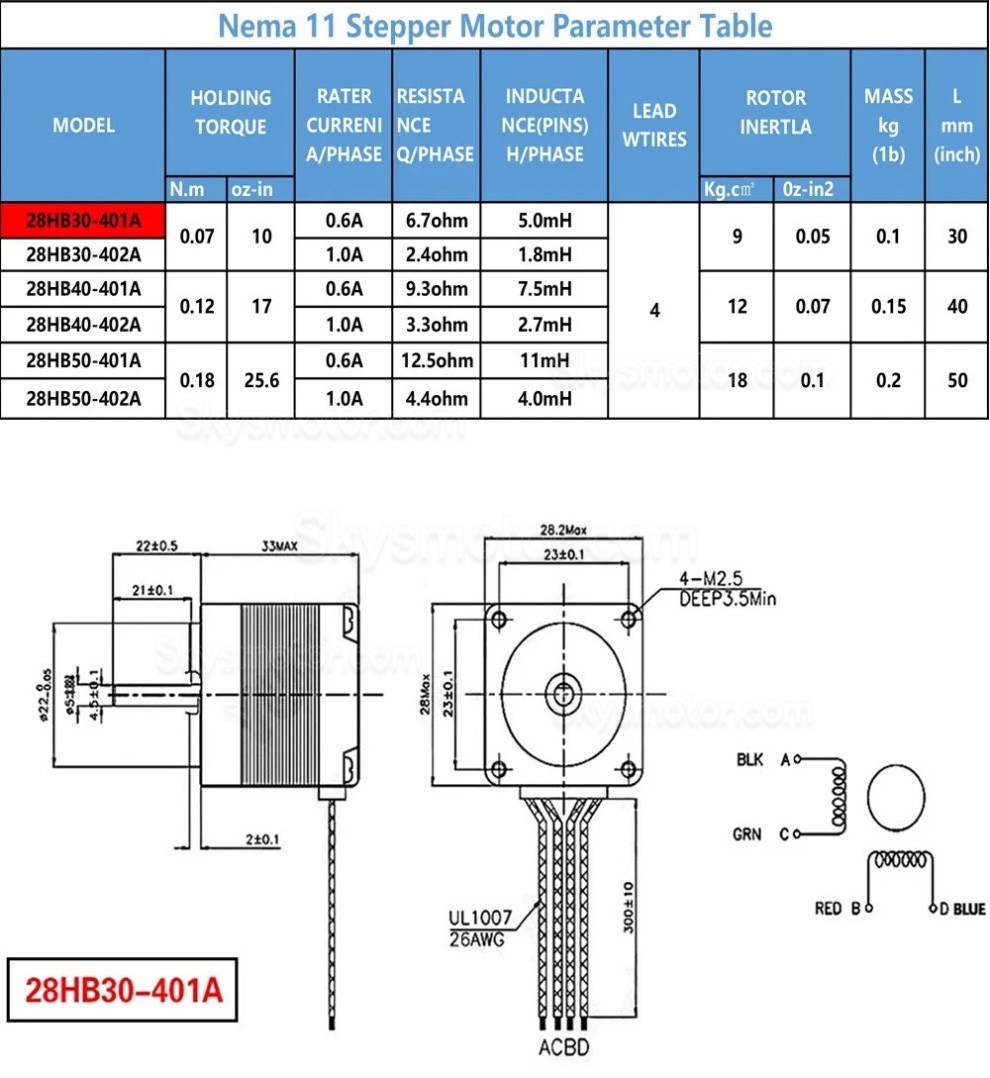

ステッピングモーターの仕様：
モデル: 28HB30-401A
モーターフランジサイズ：NEMA 11（28mm）
保持トルク: 0.07N·m
体長: 30mm
シャフト径: 5mm
タイプ：ハイブリッドモーター
相数：2相
電流: 0.6A
認証：CCC、CE、ISO
ステップ角度: 1.8度

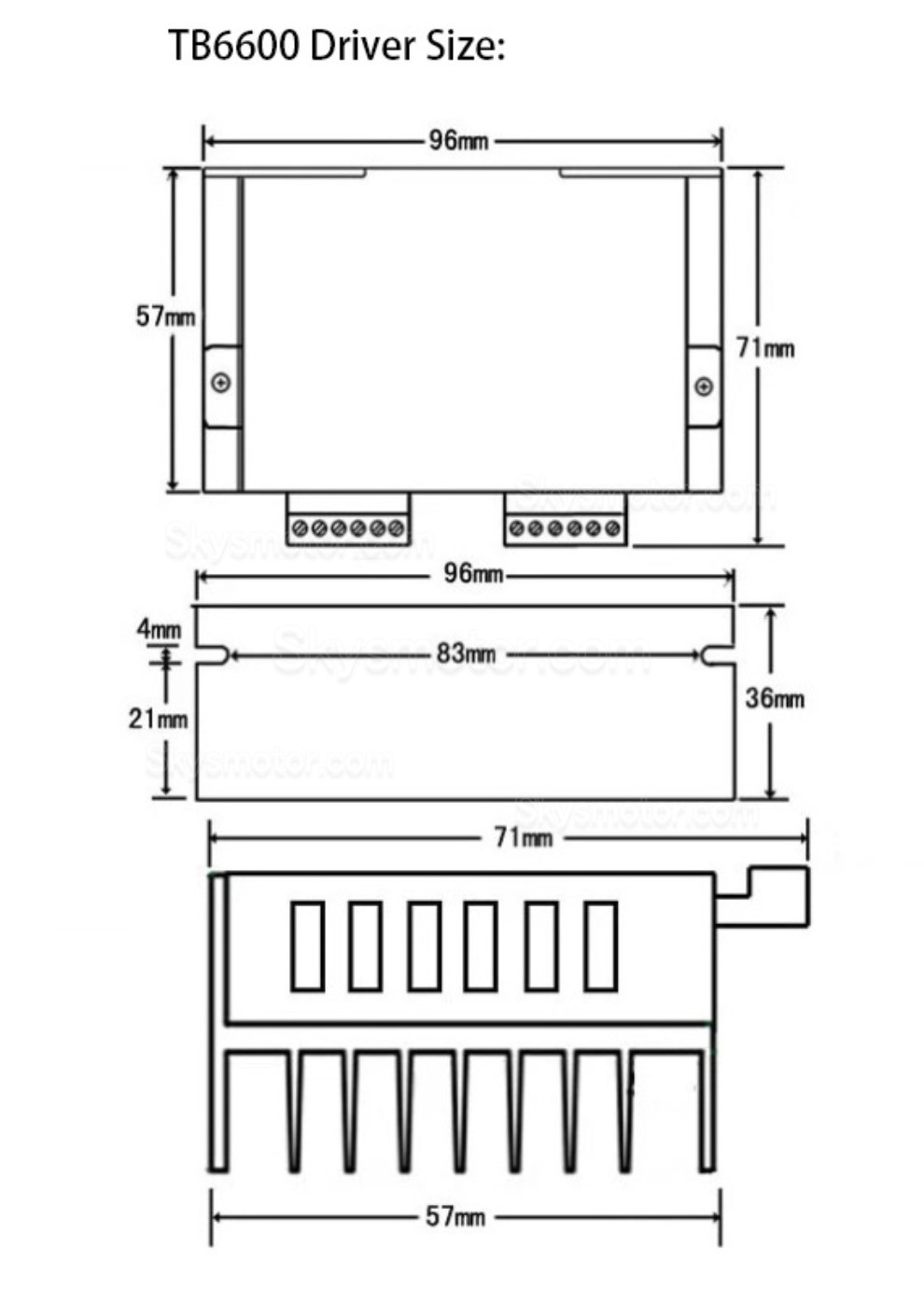

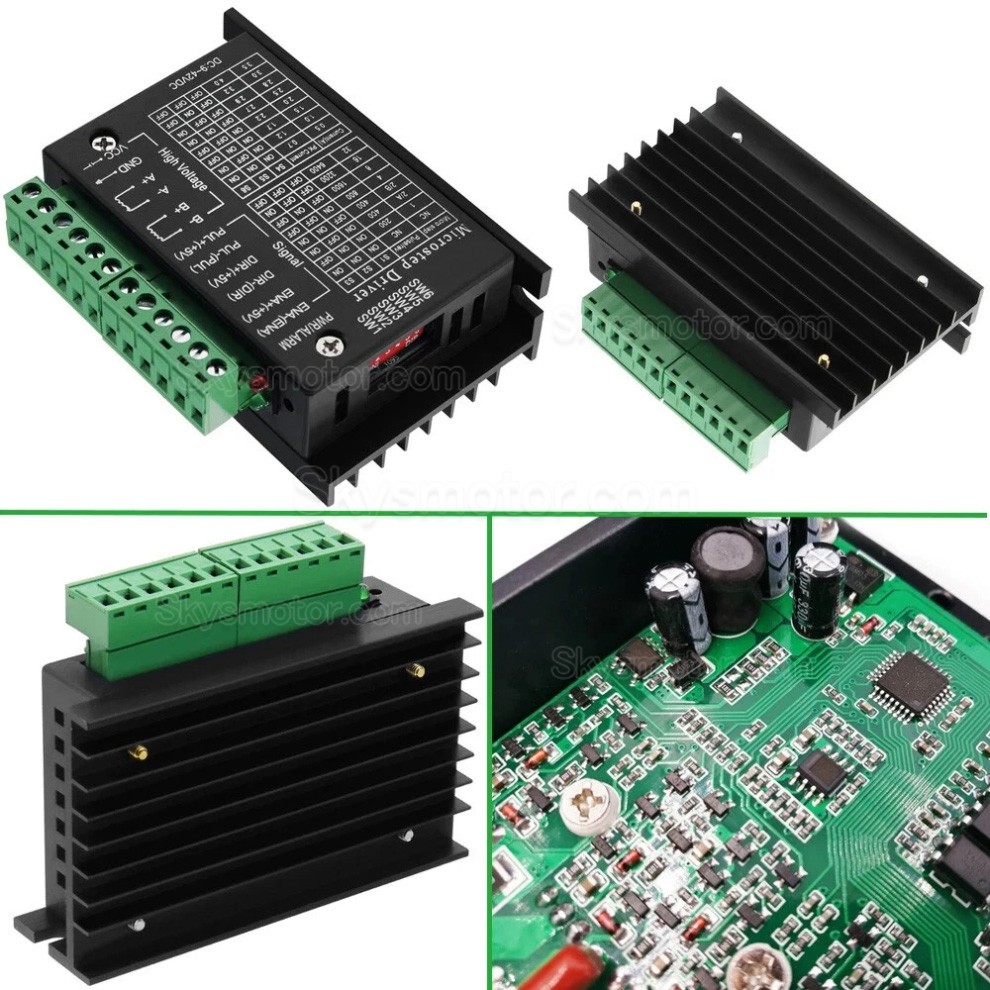

モータードライバーの仕様：
モデル: TB6600
適合モーター：42mm/57mmフランジステッピングモーター
入力電圧：DC 9～42V
入力/出力電流：0.5～3.5A
最大パワー：150W
分割数：1、2、4、8、16、32
動作温度：-10℃～45℃
保管温度：-40℃～70℃
湿度：結露しない、水に濡れない
