ボールねじリニアスライド SXG5080-1 CNCリニア ガイド ベアリング Nema 17 / Nema 23 ステッピングモーターに適合

ボールねじリニアスライド SXG5080-1 CNCリニア ガイド ベアリング Nema 17 / Nema 23 ステッピングモーターに適合

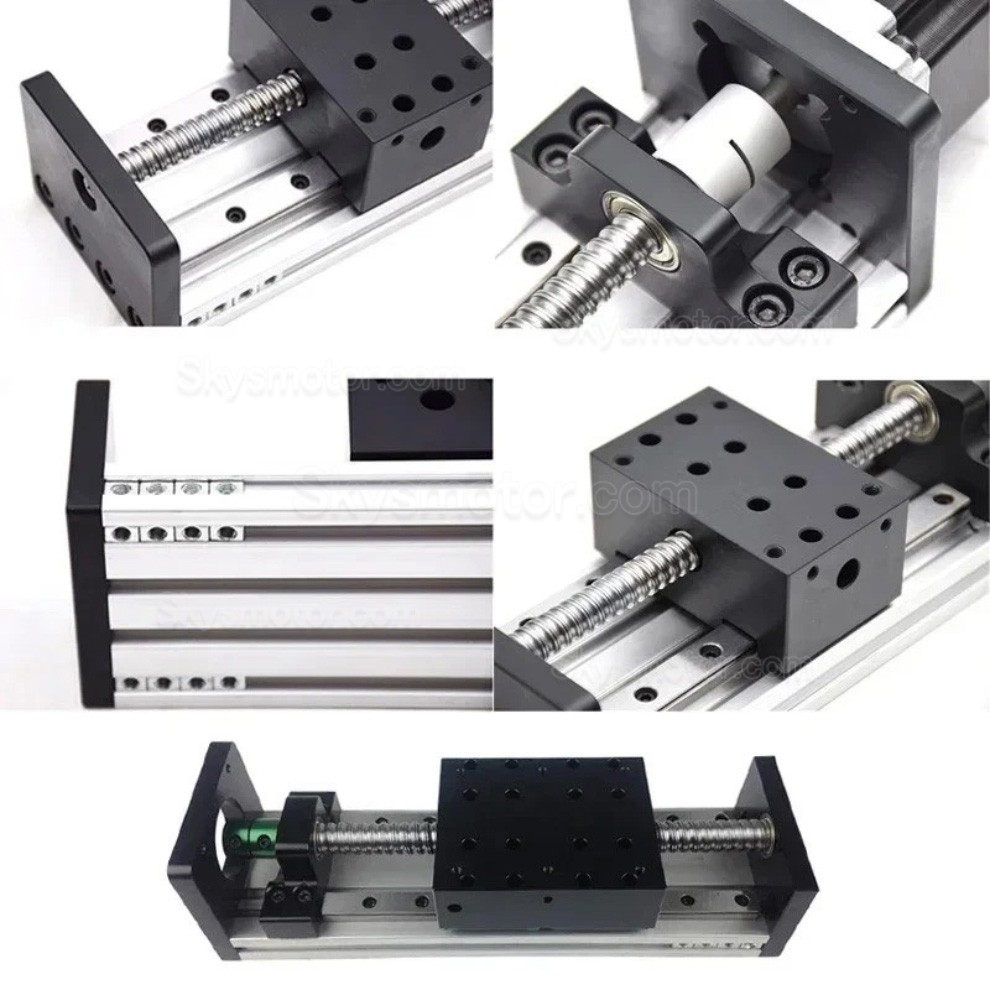

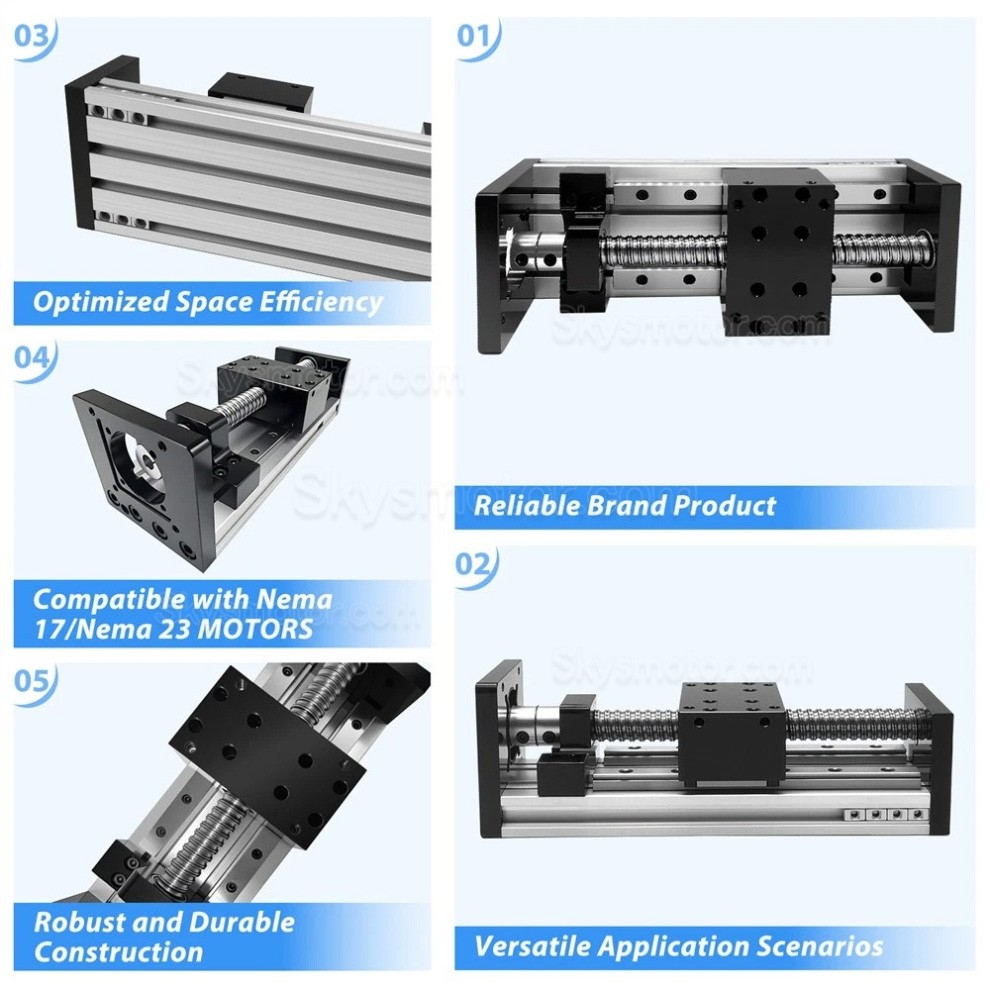

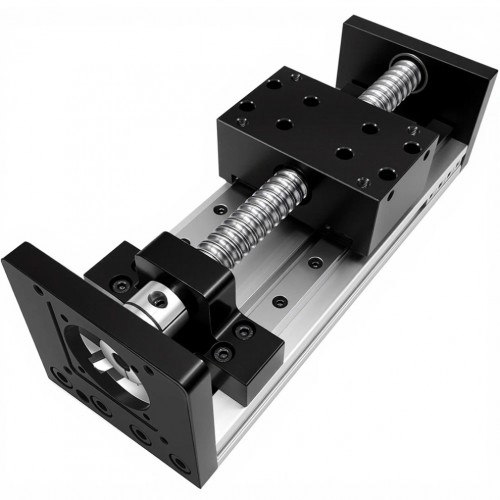

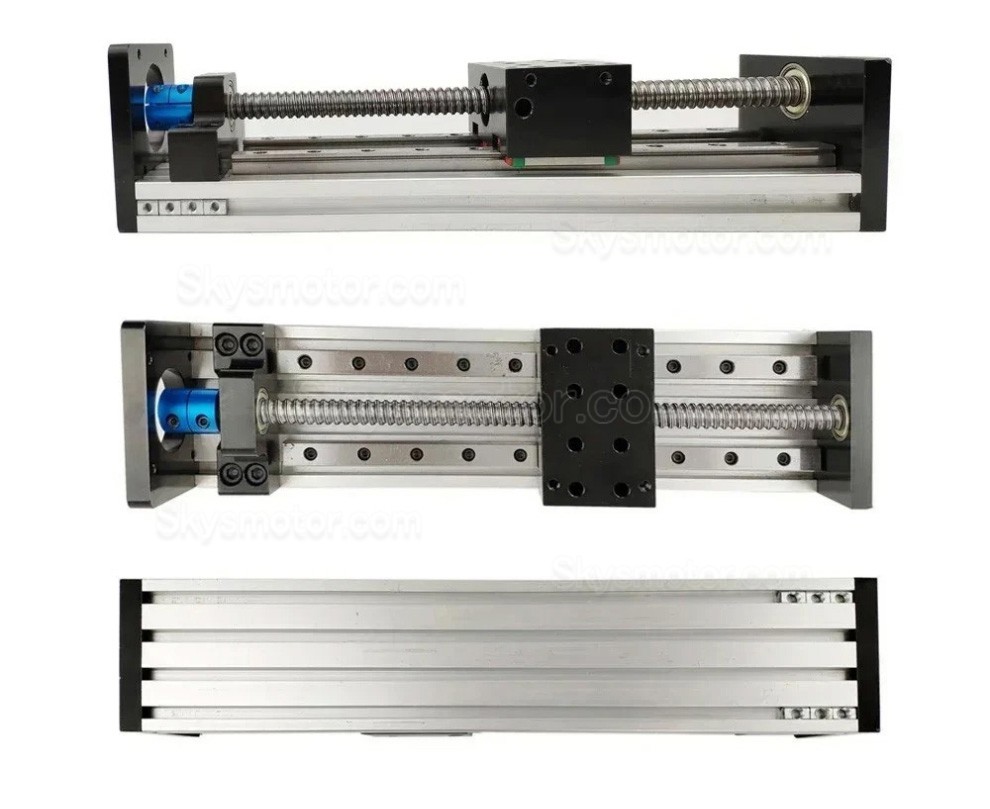

SXG5080は、精密位置決めおよび自動化作業向けに設計された電動ボールねじ式リニアスライドです。80mm幅のアルミニウム合金製ベースを採用し、SFU1605ボールねじとデュアルMGN12リニアレールを介して直線運動を実現します。このモジュールは、NEMA 17およびNEMA 23ステッピングモーターの両方をサポートしており、モーションシステムへの柔軟な統合が可能です。


特徴：

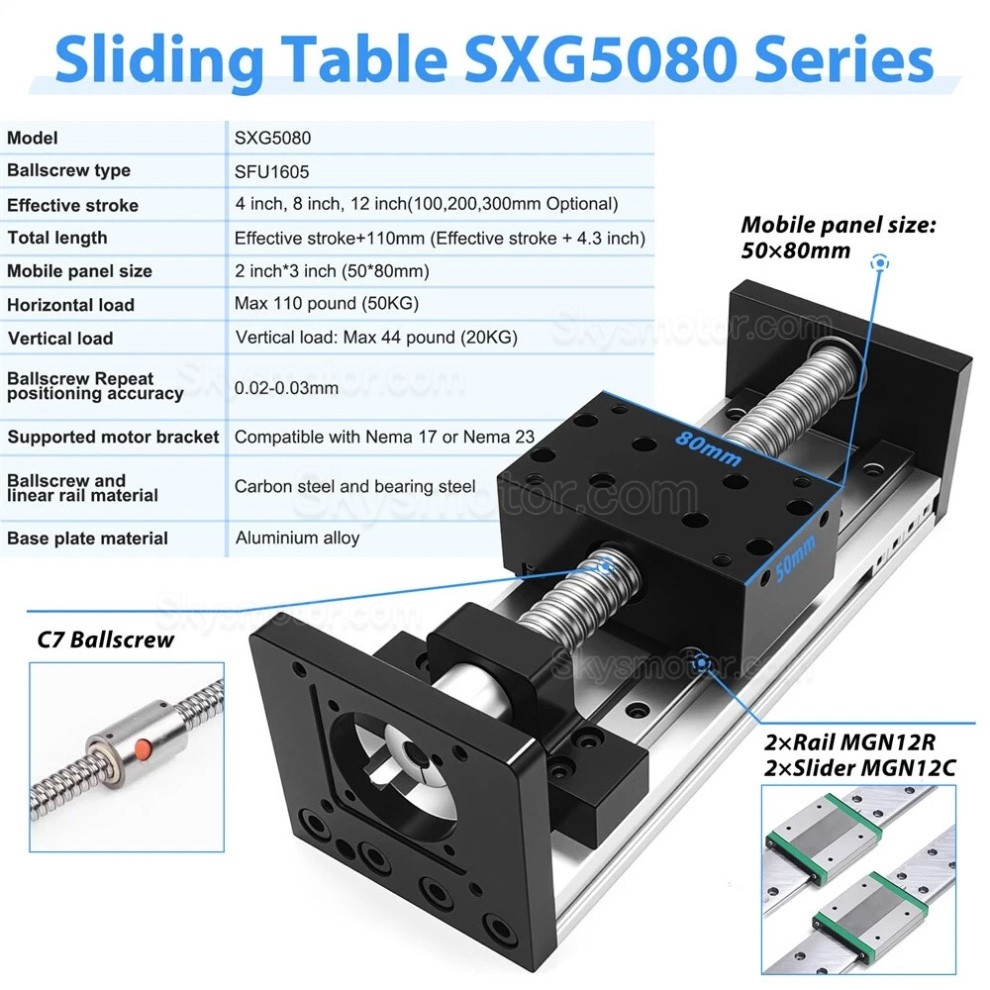

ボールねじとレール：SFU1605ボールねじ（C7精度、直径16mm、ピッチ5mm）と、ガイド付き直線運動用のMGN12リニアレール2本を装備。

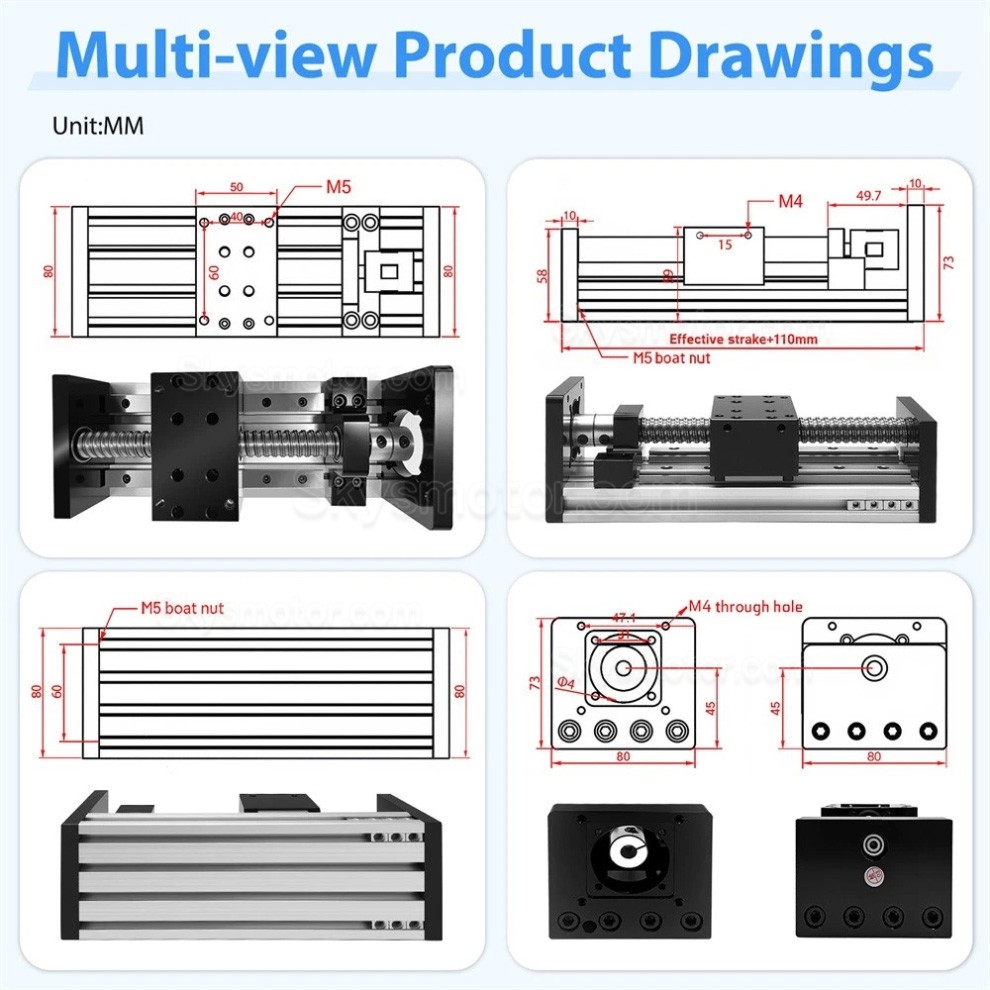

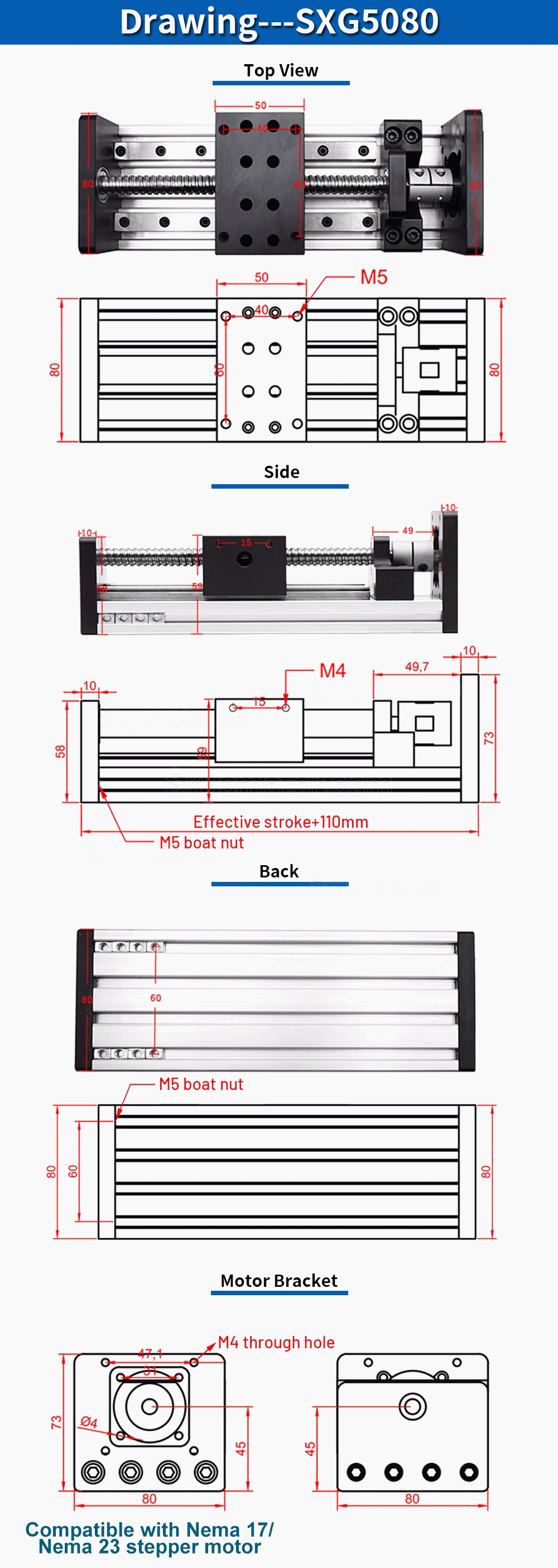

ストローク範囲：有効ストロークは100mmから300mmまで選択可能です。全長＝ストローク＋110mm。

材質：ベースプレートはアルミニウム合金製、ボールねじとレールは炭素鋼とベアリング鋼製。

荷重と速度：水平方向の耐荷重は最大60kg、垂直方向の耐荷重は最大30kg、最大移動速度は500mm/sです。

繰り返し位置決め精度：0.02～0.03mm。

モーター互換性：Nema 17およびNema 23ステッピングモーターに対応しています（モーターは含まれていません）。

モバイルパネルのサイズ：50×80mm。

パッケージ内容：

1 × CNCスライドテーブル

1 × 8mm-8mmカップリング（NEMA 23ステッピングモーター用）

オプション構成：

ご要望に応じて、ストローク長のカスタマイズや、ボールねじの種類変更（例：SFU1204またはSFU1610）も可能です。
