ショートシャフト NEMA 23 一体型サーボモータ iSV57T-180S 180w 3000rpm 0.6Nm 20-50VDC

ショートシャフト NEMA 23 一体型サーボモータ iSV57T-180S 180w 3000rpm 0.6Nm 20-50VDC

商品番号:iSV57T-180S
総合評価: 5 0件 コメントを残す
販売価格(税込):23584 円/件
買えば買うほど、節約できる!
5 - 9 10 - 49 50 - 99 100 - Max
21934 円 21226 円 20519 円 20519 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

ショートシャフト NEMA 23 一体型サーボモータ iSV57T-180S 180w 3000rpm 0.6Nm 20-50VDC

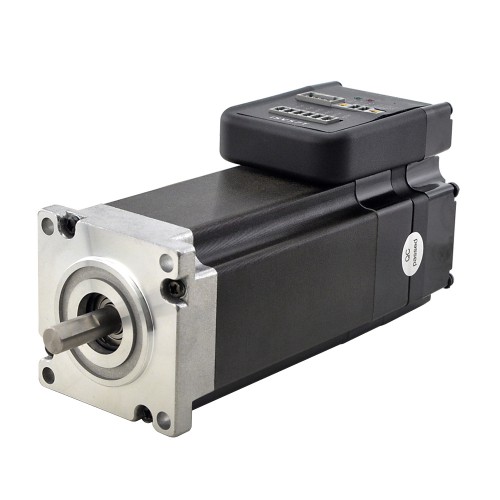

iSV57T-180S 一体型サーボモータは、16ビットエンコーダとサーボドライバを統合した57mmフレームサイズのブラシレスモータです。iSV57T-180S は非常にコンパクトなサイズで、すべてのコンポーネントが統合されているため、取り付けスペースを節約し、エンコーダの接続とモータの配線時間を排除し、干渉を減らし、ケーブルと人件費を削減できます。一体型のコンパクトなサイズにより、取り付けスペースとセットアップ時間を節約し、電気的干渉を軽減します。

シャフトの長さ 21mm は、PLE シリーズ遊星ギアボックスに直接適合します。



主な特徴:

入力電圧 20 ~ 50VDC、出力ピーク電流 0 ~ 6A

位置制御用ステップ&方向指令入力

ステッピングモーターと互換性のある取り付けサイズ

スムーズなモーター動作と優れた応答時間

パルス、方向の絶縁制御入力

完全なシステム制御のための外部モーションコントローラーへのインポジションおよびフォルト出力

過電圧、過電流、位置誤差保護



電気仕様:

製造業者部品番号: iSV57T-180S

定格出力(W): 180W

入力電圧: +20~50VDC (Typical 36VDC)

定格トルク(Nm/oz.in): 0.6/84.98(Nm/oz.in)

ピークトルク(Nm/oz.in): 1.5/212.46(Nm/oz.in)

定格速度(rpm): 3000rpm

ピーク速度(rpm): 4000rpm

出力ピーク電流: 0~6A

ロジック信号電流: 7~16mA (Typical 10mA)

パルス入力周波数: 0~300kHz

パルス電圧: 5v(24Vの場合、2Kオームの抵抗を直列に接続します。)

絶縁抵抗: 100MΩ



物理仕様:

フレームサイズ: 57 x 57mm

ボディの長さ: 148mm

軸径: 8mm

Dカット軸長さ: 15mm

フロントシャフトの長さ: 21mm

重量: 1.54kg



操作環境およびその他の仕様(Tj = 25C/77F):

冷却: 自然冷却または強制冷却

環境: ほこり、油霧、腐食性ガスを避ける

周囲温度: 0℃ - 40℃

湿度: 40%RH - 90%RH

動作温度(ヒートシンク): 70℃ Max

振動: 10-50Hz / 0.15mm

保存温度: -20℃ - 65℃



リソース

Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!

Prev: PLMシリーズ遊星ギアボックス PLM17-G20-1 ギア比20:1 バックラッシュ30分 (Nema 17 ステッピングモーター用)
Next: ショートシャフトNema 17バイポーラステッピングモーター 17HS15-1584S 36Ncm 42x42x39mm 4ワイヤー
カスタムオプション
支払・配送・交換情報
  • ● お支払いについて
    お支払方法は以下の通りとなっております。
    クレジットカード決済
    PayPal
    ● 配送について
    配送時間:ご入金確認後3営業日以内に発送致します。
    運送会社:EMS、DHL、FedEx、TNTにて商品配送を行っております。
    送料:送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
    ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
    ● 故障が発生する時
    返品・交換
    30日返品・交換可能、1年品質保証を提供致します。
    故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。

    初期不良・商品違いの場合
    商品がお手元に届きましたら、すぐにご確認下さい。
    万が一初期不良、商品違いの場合は送料当店負担にて
    交換、返品を承ります。
  • ● 個人情報のお取り扱いについて
    デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
    ● お問い合わせ
    Eメール:[email protected](24時間受信。)
    ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは24時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
    ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
Servo Motor Specification
制御モード パルスモード
定格電力(W) 180
入力電圧(V) 20~50VDC
定格回転数(rpm) 3000
定格トルク(Nm) 0.6
最大トルク(Nm) 1.5
ブレーキ付き No
出力ピーク電流(A) 0~6
ロジック信号電流(mA) 7~16
パルス入力周波数(kHz) 0~300
パルス電圧(V) 5
電気仕様
最高速度(rpm) 4000
物理仕様
ボディー長さ(mm) 148
フランジサイズ(mm) 57 x 57
シャフト直径(mm) 8
轴长(mm) 21
製品タイプ 一体型モーター
IP等級 IP40
