NEMA 34 閉ループステッピングモーターキット 86HB250 + HBS86H (ステッピングモーター + ドライバー)
- マニュアルとドキュメント:

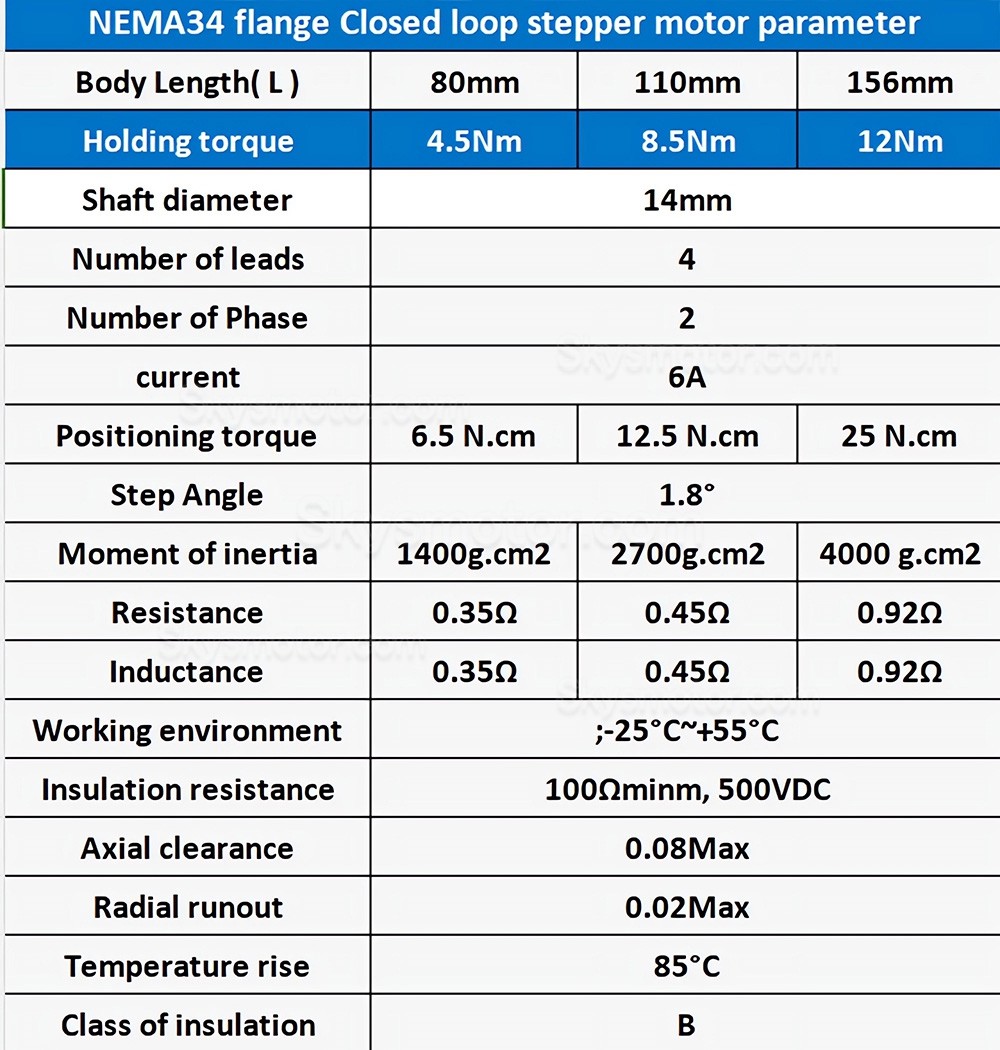

NEMA34閉ループモータのパラメータ：
仕様:
1.フランジ：NEMA 34 86MM
2.ステップ角度: 1.8度
3.相数：2相
4.保持トルク：4.5/8.5/12Nm
5.モーターの長さ：80/110/156MM
6. 定格回転数：1000RPM
7.エンコーダー：1000ライン
8.抵抗値：0.35/0.45/0.92（オーム）
9.インダクタンス：0.35/0.45/0.92mH
10. 絶縁等級：B
パッケージ内容：
1*NEMA34クローズドループステッピングモーター
1*HBS86H（NEMA34用）ドライバー
1*3M エンコーダーケーブル
1*3M 電源ケーブル

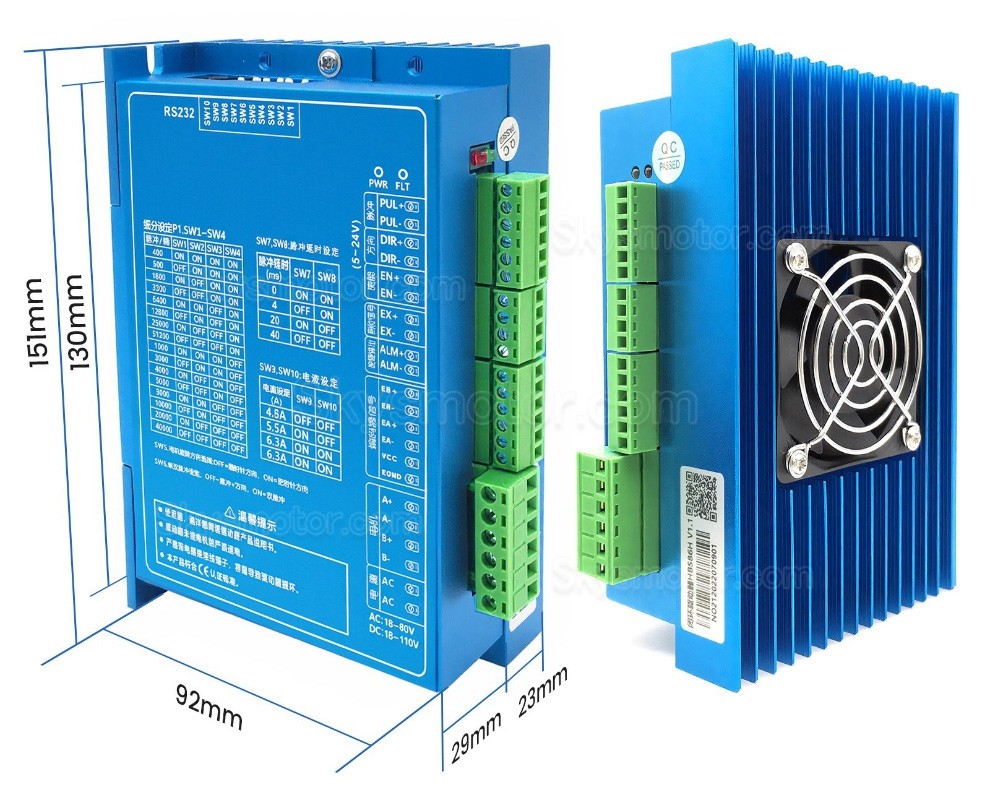

HBS86Hドライバの機能特性：
モデル:HBS86H
タイプ：DSPクローズドループステッピングモーター駆動
最大ピーク電流：8A
インパルス応答周波数：200kHz
マイクロステッピングドライバー：200～51200ppr
入力電圧：20～80VAC/30～110VDC
保護機能：過電圧、過電流、トラッキングエラー、過負荷保護
信号入力：PUL/DIRモードおよびCW/CCWモード（差分）をサポート
互換性：5～24V 信号（抵抗器不要）
冷却方式：空冷
ロジック信号電流：7～16mA

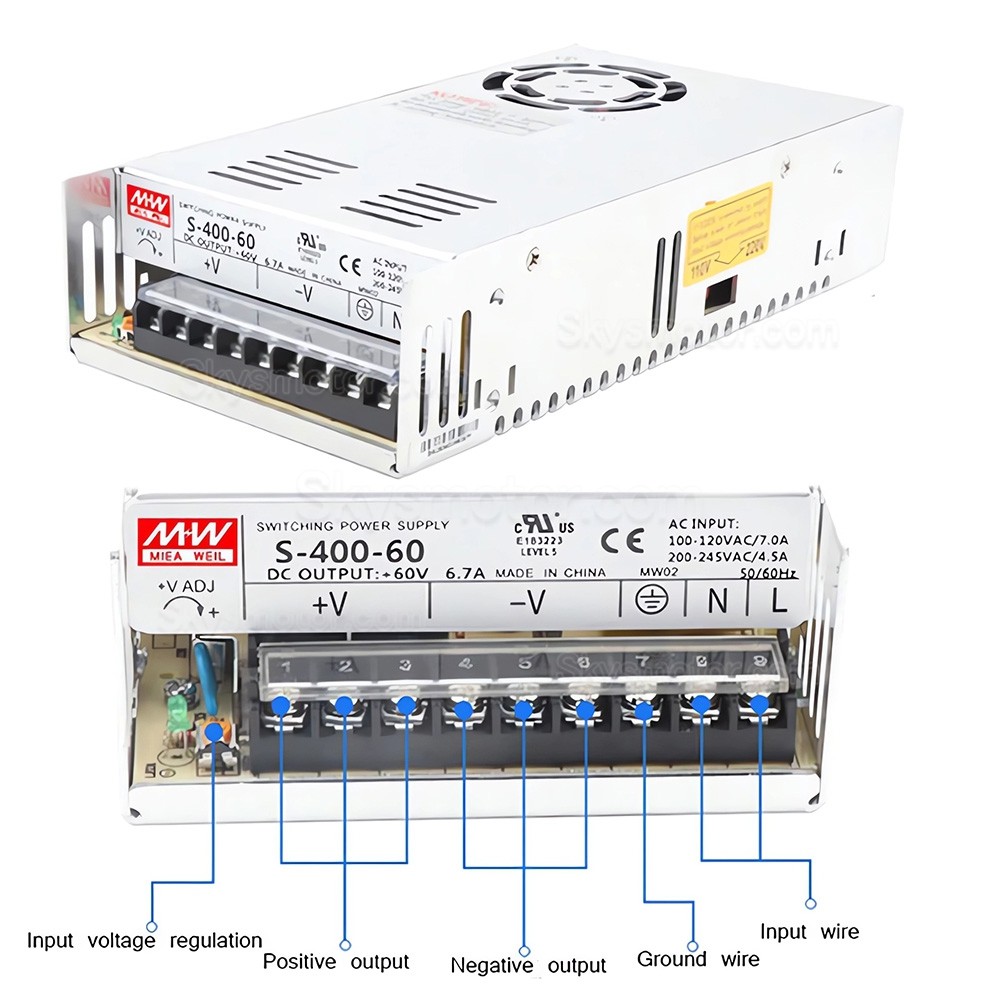

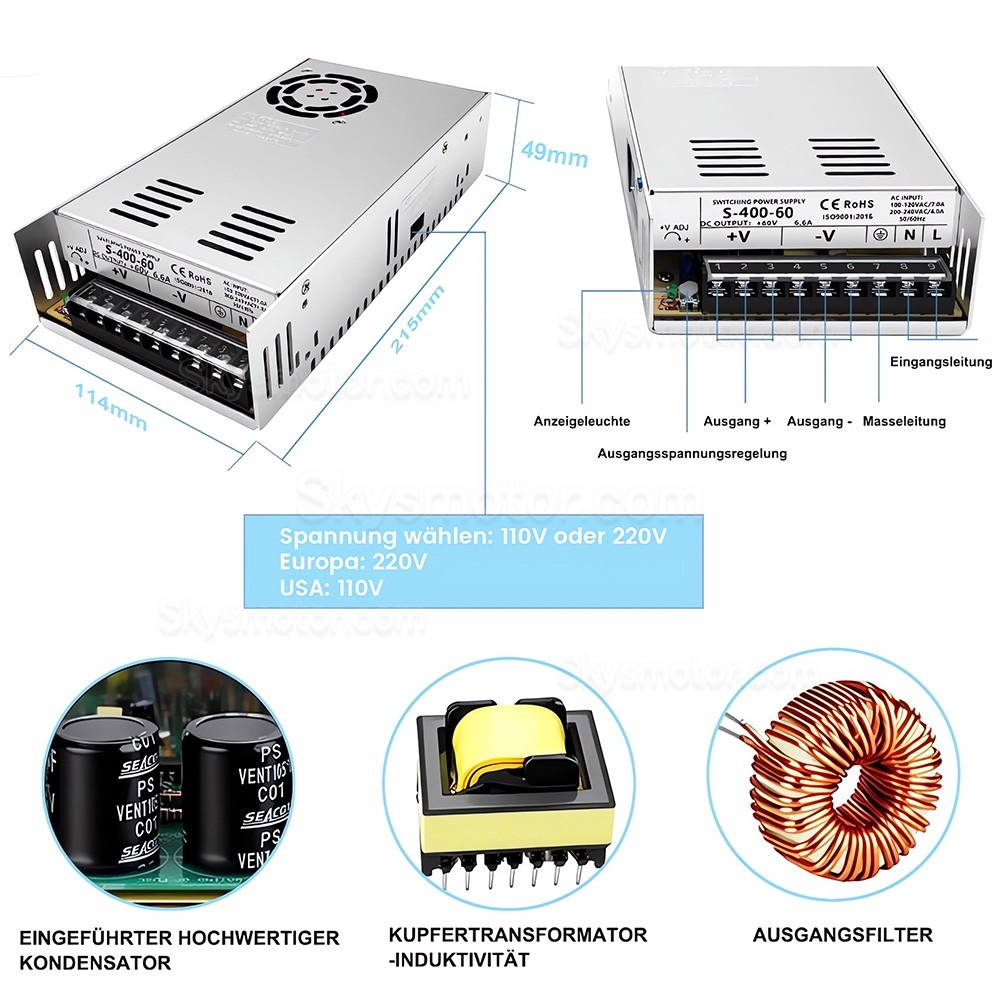

電源パラメータ：（オプション）
モデル: S-400-60
定格負荷：400W（最大負荷）
入力電圧：AC100-120V/200-245VAC 50/60Hz
出力電圧：DC60V（定電圧）
出力電流：6.6A
変換効率：80％以上
動作温度：-30～+50℃
IP規格：IP20
冷却方式：ファン冷却（ファン作動時に多少の騒音が発生します）
.jpg "NEMA 34 閉ループステッピングモーターキット 86HB250 + HBS86H (ステッピングモーター + ドライバー)")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| CNCキット仕様 | |
|---|---|
| 軸数 | 単軸 |
| オープンループ/クローズドループ | クローズドループ |
| モータ仕様 | |
| 保持トルク(Ncm) | 450 / 850 / 1200 |
| 保持トルク(oz.in) | 637.24 / 1203.68 / 1699.32 |
| モータの長さ(mm) | 110 / 140 / 186 |
| モータのフランジサイズ | NEMA 34 |
| 電気抵抗(ohm) | 0.35 / 0.45 / 0.92 |
| 定格電流(A) | 6 |
| シャフト直径(mm) | 14 |
| 軸長(mm) | 31.4 |
| シャフトタイプ | キー溝 |
| シングルシャフト/デュアルシャフト | シングルシャフト |
| ステップ角(°) | 1.8 |
| 相数 | 2 |
-
