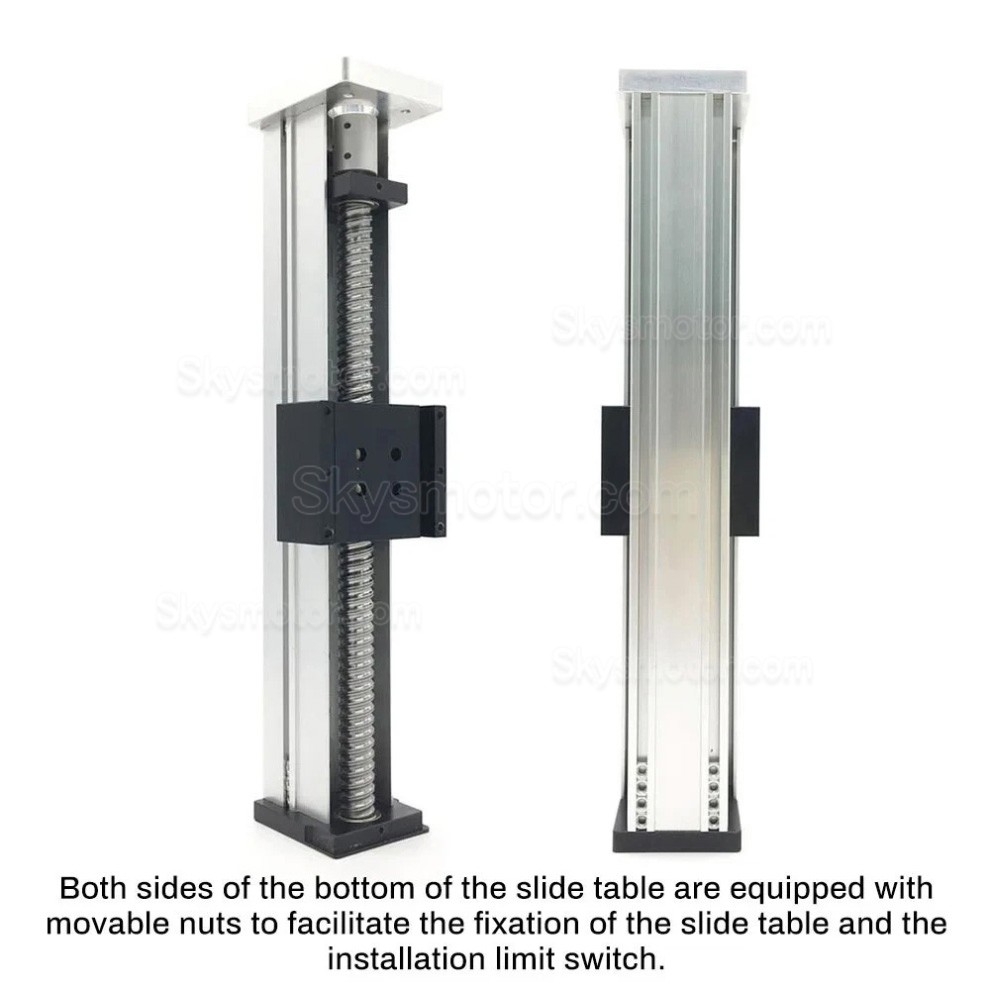

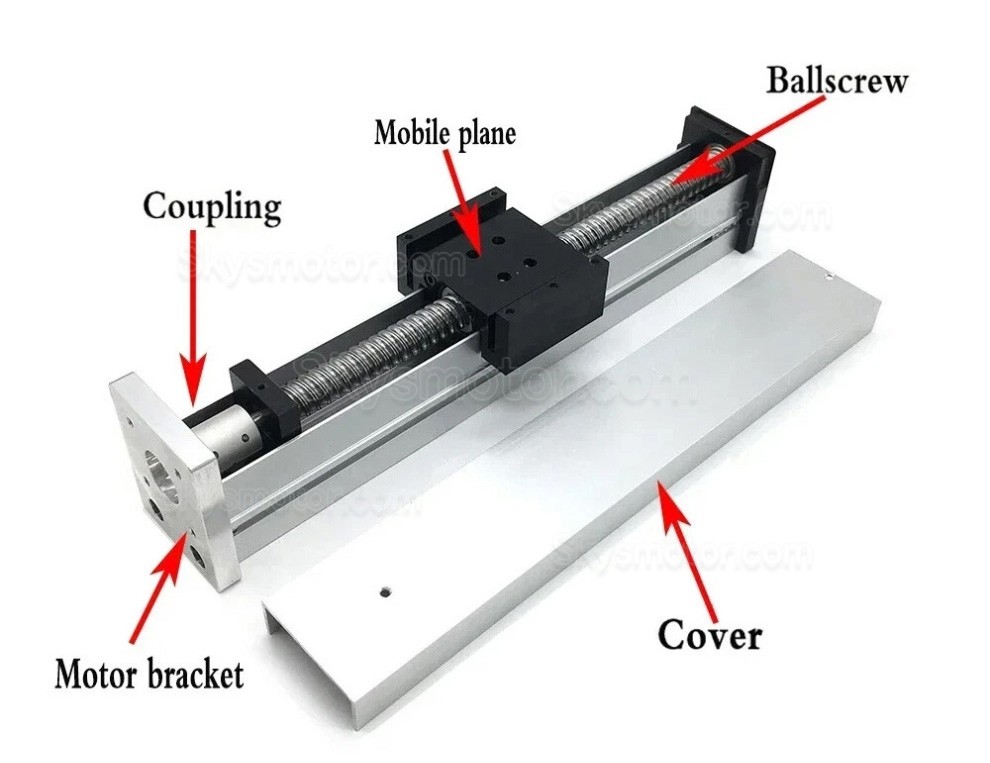

完全密閉型 X軸電動リニア ステージ QMF40 ステッピングモーターとドライバー付きボールねじスライドテーブル
電動リニアアクチュエータモーターシステム

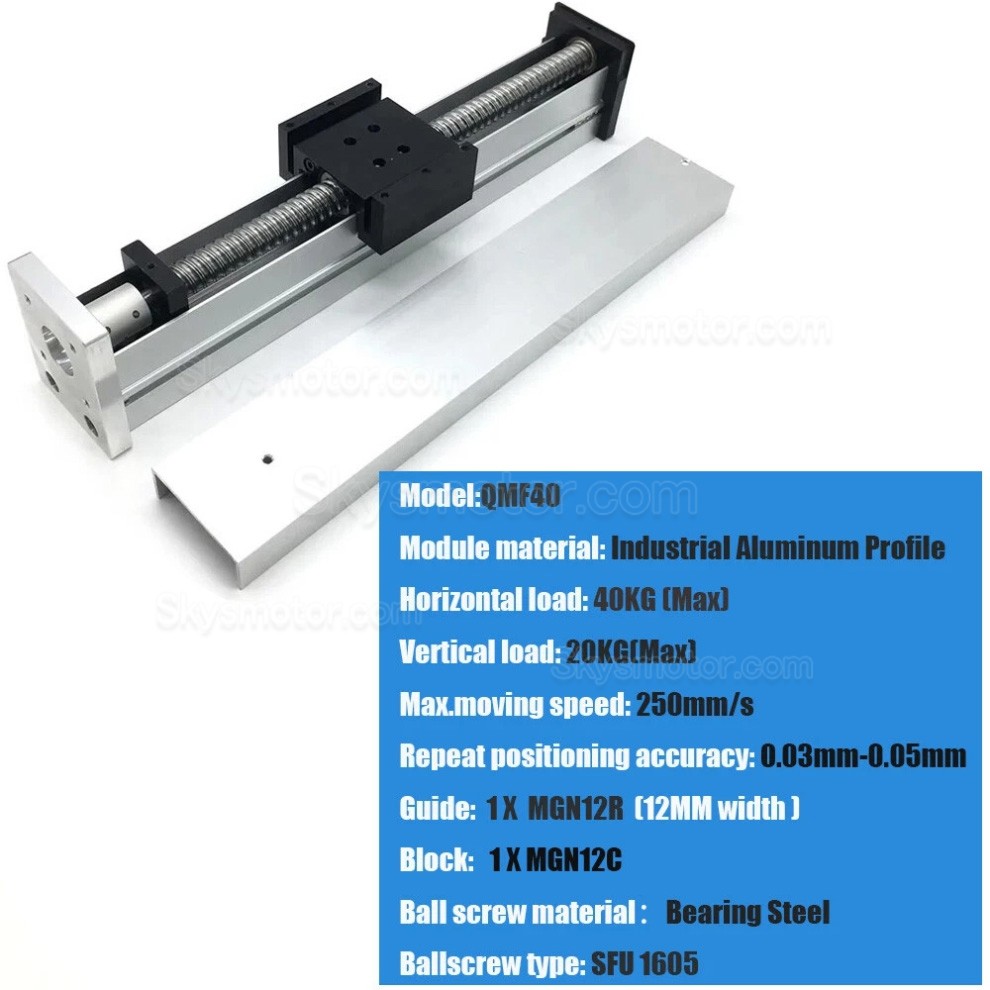

モデル: QMF40
材質：アルミニウム合金ハウジング、ベアリング鋼ボールねじ
ストローク範囲：100～500mm
水平荷重：40kg
垂直荷重：20kg

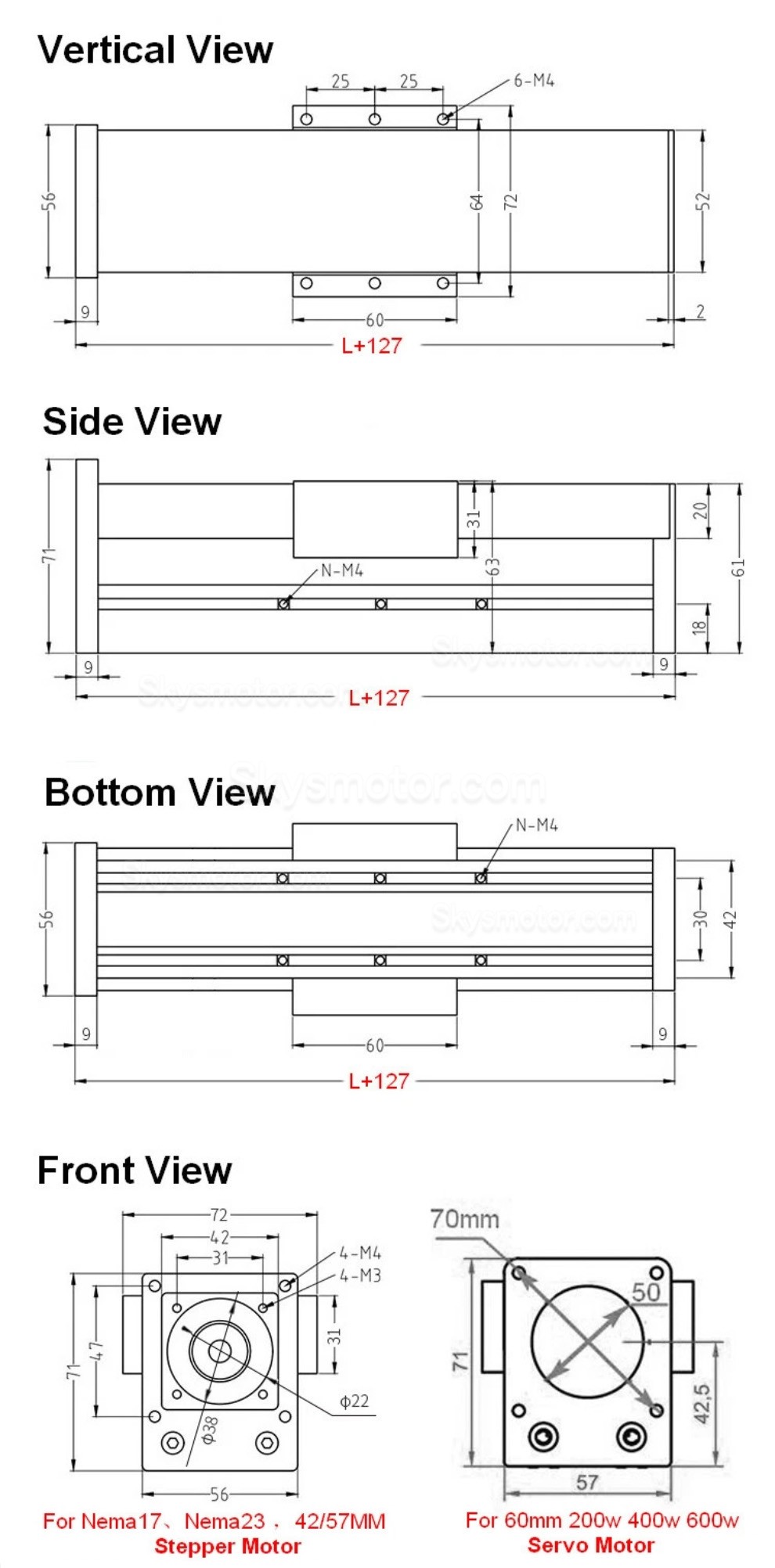

モジュール幅：42 mm
繰り返し位置決め精度：0.03～0.05 mm

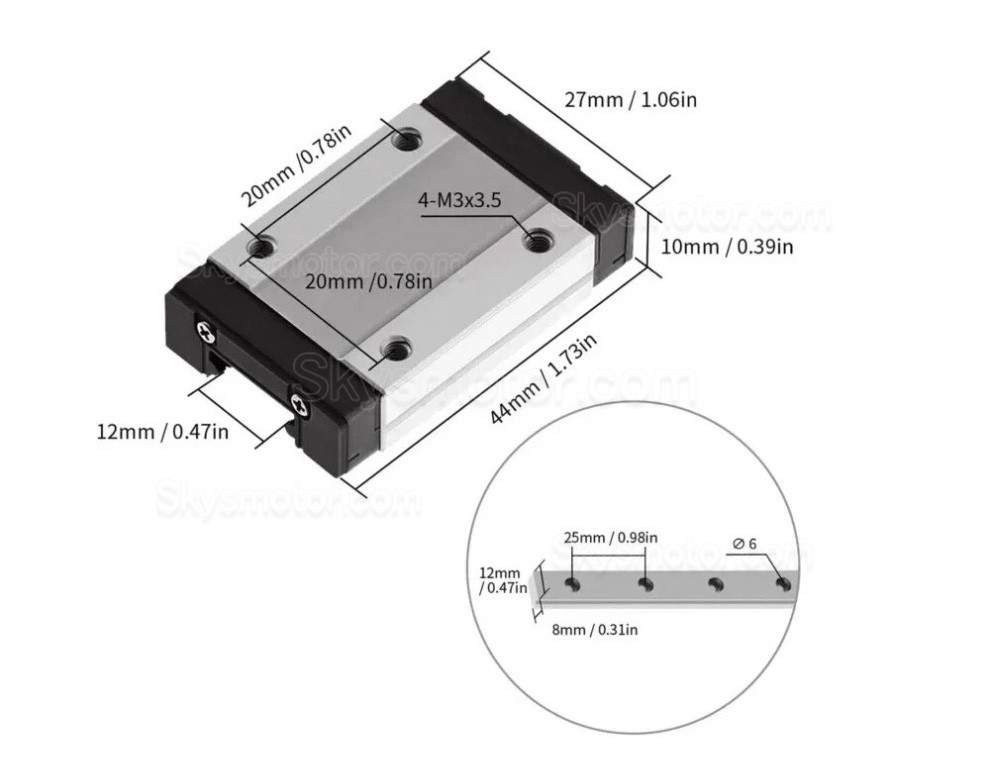

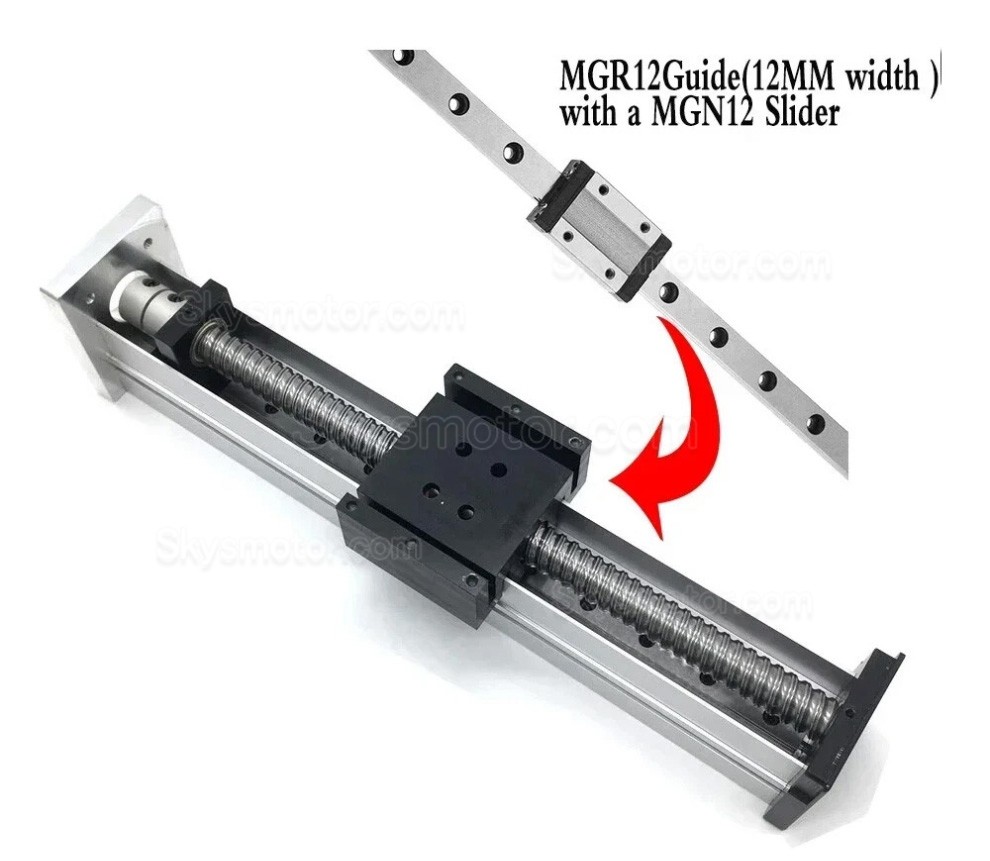

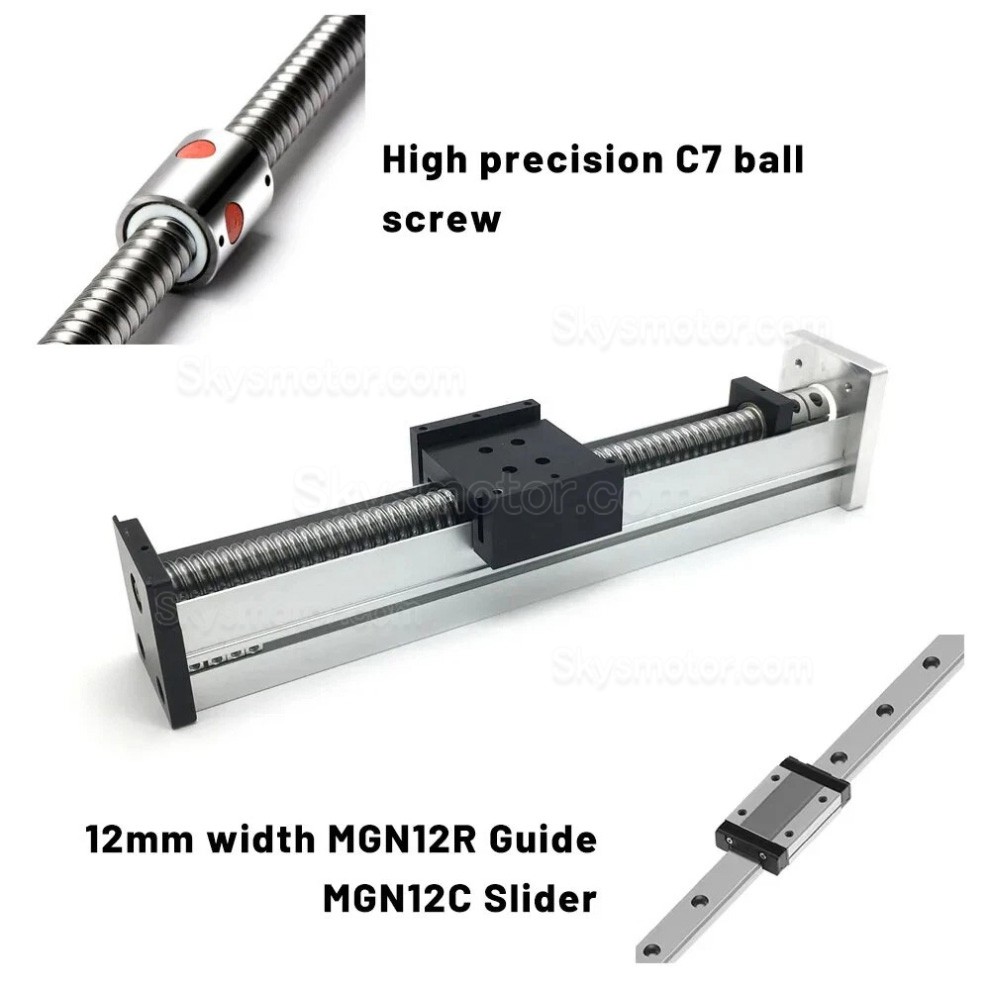

ガイド：MGN12Rレール、MGN12Cブロック
ボールねじタイプ：1605（直径16mm、リード5mm）、精度C7
最大速度：250 mm/s
モーターマウント：57 mmステッピングモーターブラケット
騒音レベル：50dB以下
保護：密閉型カバー設計により、粉塵、水、腐食に対する耐性を確保
アプリケーション:
自動車システム、家具、医療機器、産業機器、農業機器。
典型的な用途：リクライニングチェア、電動車椅子、病院用ベッド、マッサージ台、電動ソファ。

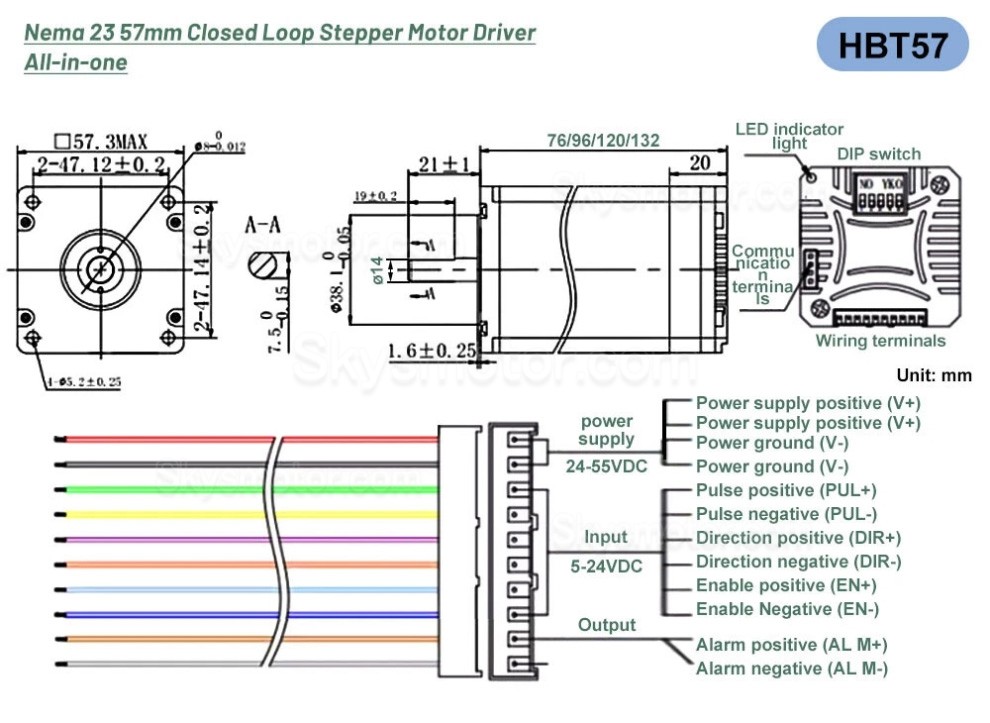

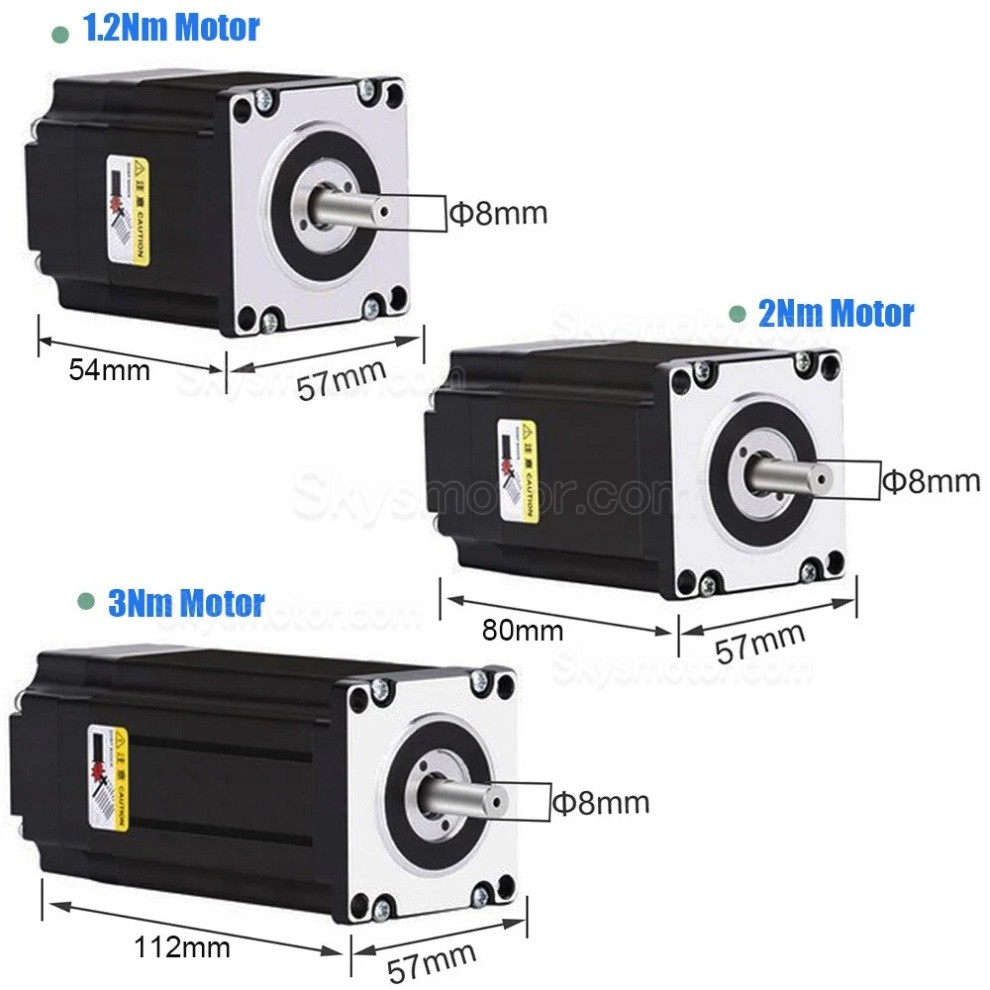

NEMA23 クローズドループステッピングモーター：
フランジサイズ：57mm（NEMA23）
ステップ角度: 1.8°
相数：2相
保持トルク: 1.2 / 2.0 / 3.0 Nm
モーター長さ：56 / 80 / 112 mm
定格回転数：1000 RPM
エンコーダ分解能：1000ライン
抵抗値：0.4 / 0.7 / 0.8 Ω
インダクタンス：1.2 / 2 / 3.5 mH
絶縁クラス：B
モーター仕様
| モデル | トルク | ステップ角度 | 体長 (L) | 電流 | 抵抗 | インダクタンス | 位置決めトルク | 慣性モーメント | リード数 |
|---|---|---|---|---|---|---|---|---|---|
| 57HB250-54B | 1.5 N·m | 1.8° | 56 mm | 4.2 A | 0.4 Ω | 1.2 mH | 3.5 N·cm | 280 g·cm² | 4 |
| 57HB250-80B | 2.2 N·m | 1.8° | 80 mm | 4.2 A | 0.7 Ω | 2.0 mH | 7.0 N·cm | 500 g·cm² | 4 |
| 57HB250-110B | 3.0 N·m | 1.8° | 112 mm | 4.2 A | 0.8 Ω | 3.5 mH | 12 N·cm | 800 g·cm² | 4 |
追加パラメータ
| 動作環境 | -25°C ~ +55°C |
| 絶縁抵抗 | 100 Ω min (500 VDC) |
| 軸方向クリアランス | 0.08 max |
| ラジアル振れ | 0.02 max |
| 温度上昇 | 85°C |
| 断熱等級 | B |

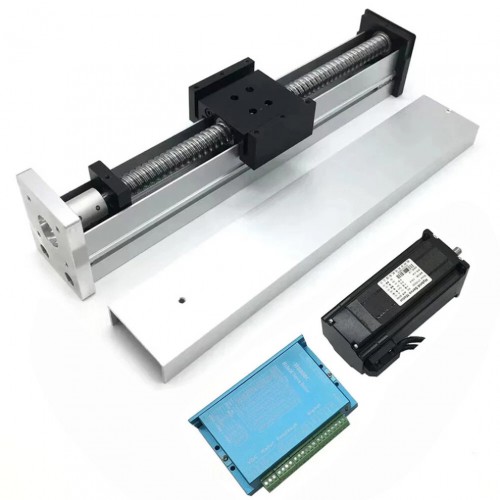

パッケージ内容
1× スライドテーブル
1× カップリング（8mm穴、57mmモーターブラケット用）

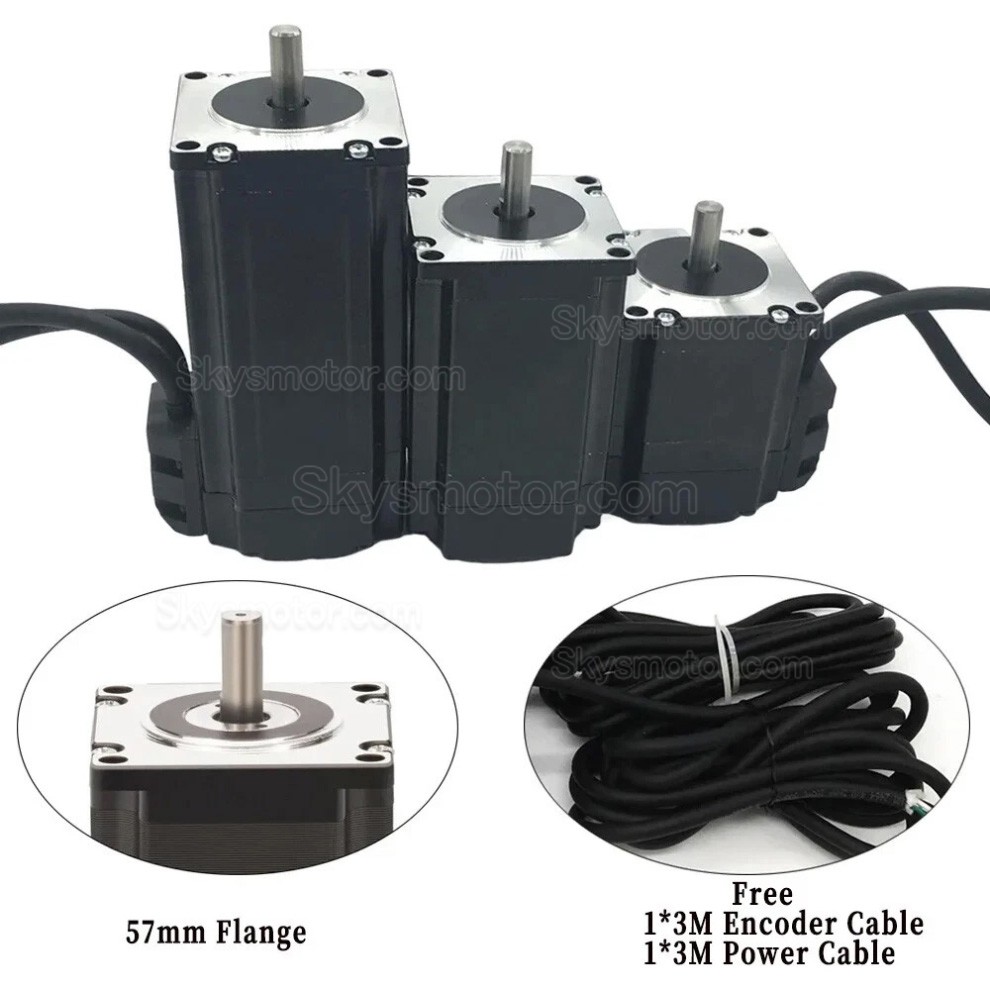

1× NEMA23クローズドループステッピングモーター（1.2/2/3 Nm）
1× HB808Cドライバー
1× 3 m エンコーダーケーブル
1× 3m電源ケーブル

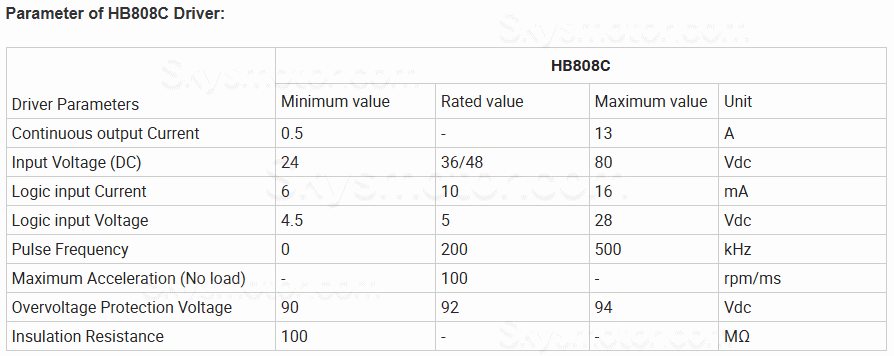

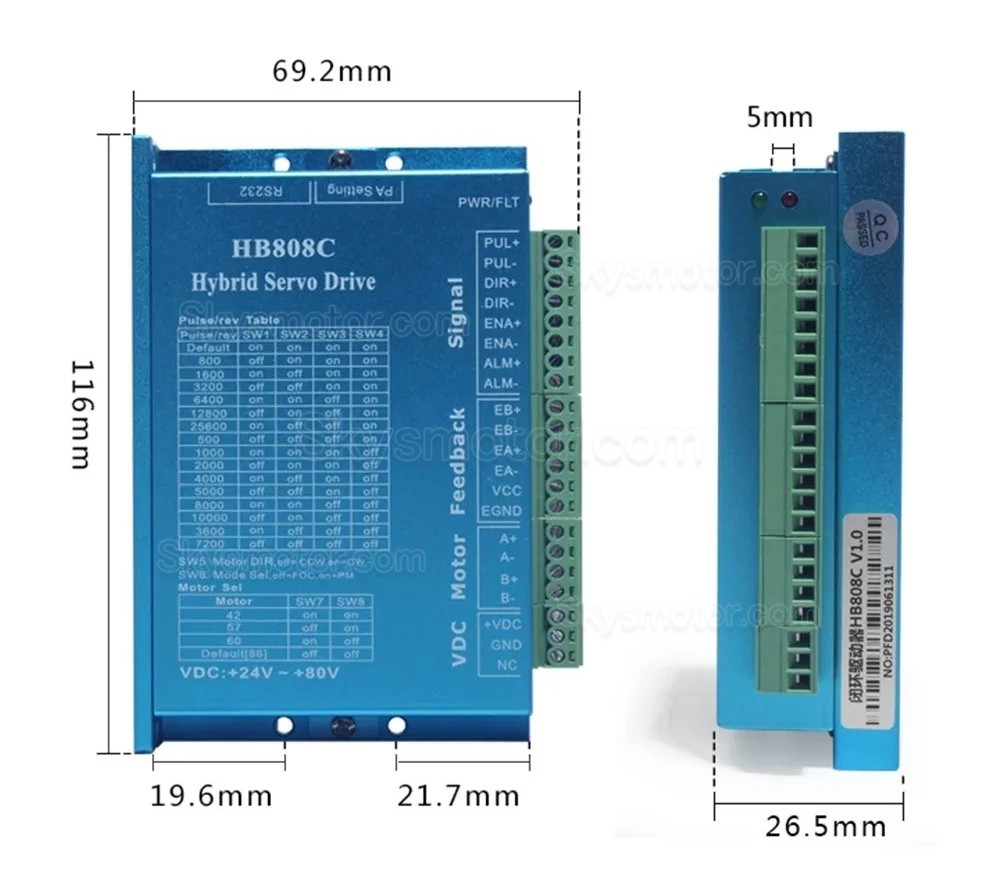

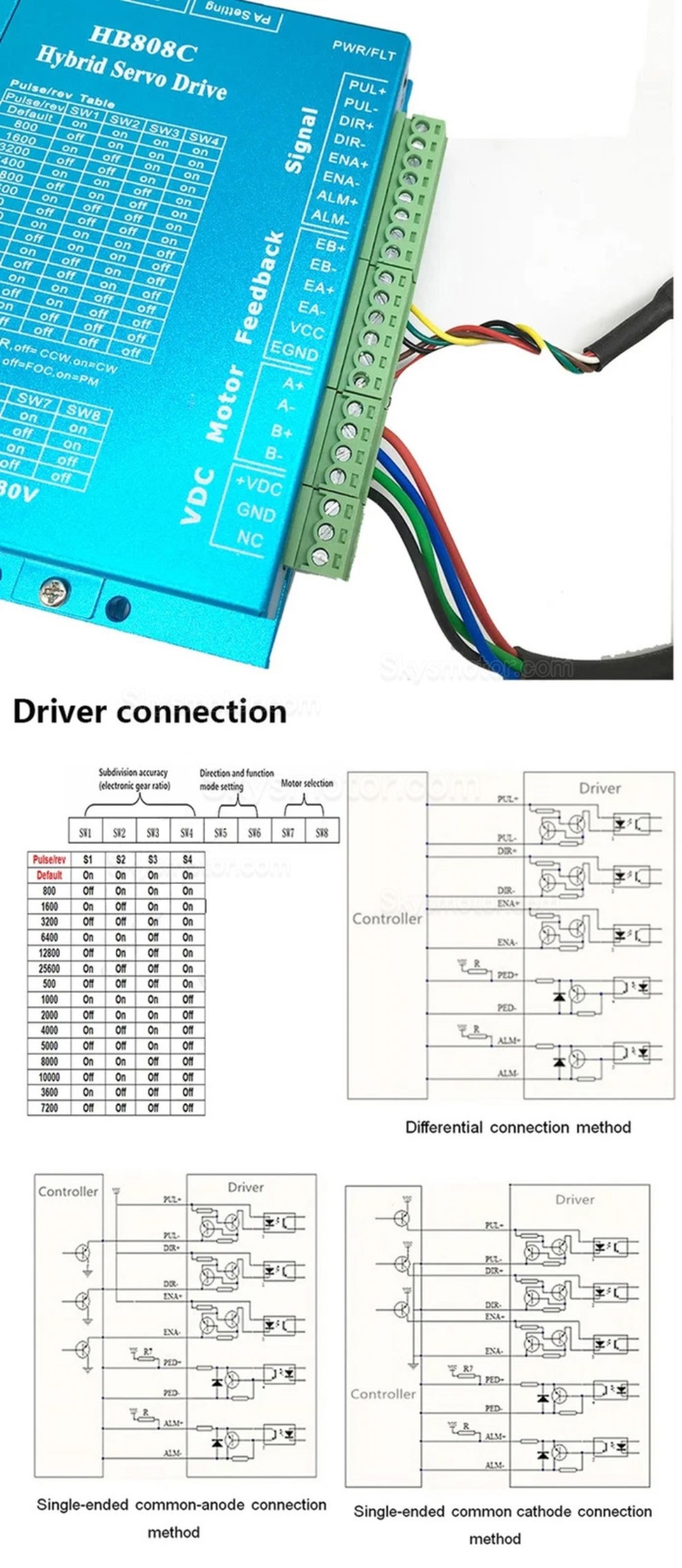

HB808Cドライバ仕様：
モデル: HB808C
タイプ：DSPクローズドループステッピングモーター駆動
最大ピーク電流：8A；
インパルス応答周波数：200kHz；
マイクロステッピングドライバ：200～51200ppr；
入力電圧：20～80VAC／30～110VDC；
保護機能：過電圧、過電流、トラッキングエラー、過負荷保護。
信号入力：PUL/DIRおよびCW/CCWモード（差分）をサポート。
対応：5～24V信号（抵抗器不要）
冷却方式：空冷式
ロジック信号電流：7～16mA
