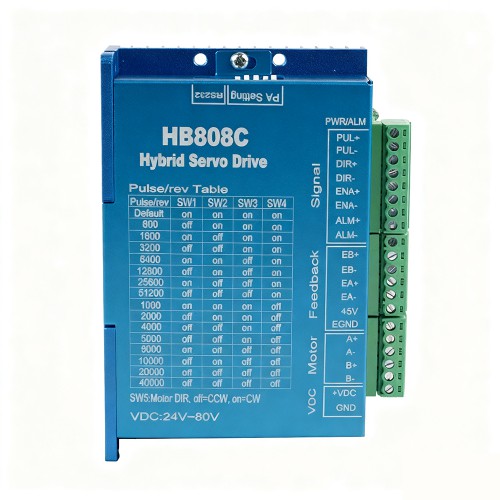

2相閉ループステッピングモータードライバー HB808C AC18-80V Nema 17/23/24モーター用

2相閉ループステッピングモータードライバー HB808C AC18-80V Nema 17/23/24モーター用

HB808Cデジタルステッピングモータードライバーは、精密なモーションコントロール用途向けに設計された、汎用性と高性能を兼ね備えたソリューションです。24VDC～80VDCの広い電圧範囲で動作し、最大8.0Aの連続出力電流と最大13Aのピーク電流を供給することで、要求の厳しいタスクに対しても堅牢な性能を発揮します。HB808Cは、高度なフィールド指向制御（FOC）および空間ベクトルパルス幅変調（SVPWM）技術を活用することで、ステッピングモーターとサーボモーターの利点を組み合わせたクローズドループ制御を実現します。この統合により、精度向上、発熱量低減、およびモーター効率の改善が実現します。

このドライバは、位置、速度、トルクなど複数の制御モードをサポートし、差動およびシングルエンドのパルス／方向コマンドの両方を受け付けます。最大パルス周波数は500kHzで、高速動作に対応します。HB808Cは、エンコーダーを搭載したNEMA 23-86ハイブリッドステッピングモーターに対応しており、幅広い用途に適しています。設定および監視のために、このドライバにはRS232シリアルポートが搭載されており、ユーザーはProTunerソフトウェアを介して、分解能（1回転あたり400～25600パルス）、電流設定、ループパラメータなどのパラメータを調整できます。内蔵の保護機構により、過電圧、低電圧、過電流、およびトラッキングエラーから保護され、信頼性が高く安全な動作が保証されます。

特徴

24VDC～80VDCの広い入力電圧範囲。

連続出力電流は最大8.0A、ピーク電流は最大13A。

位置制御、速度制御、トルク制御の各モードに対応しています。

差動およびシングルエンドのパルス／方向コマンドを受け付けます。

最大パルス周波数は500kHzです。

エンコーダ付きNEMA 23-86ハイブリッドステッピングモーターに対応しています。

設定および監視用のRS232シリアルポート。

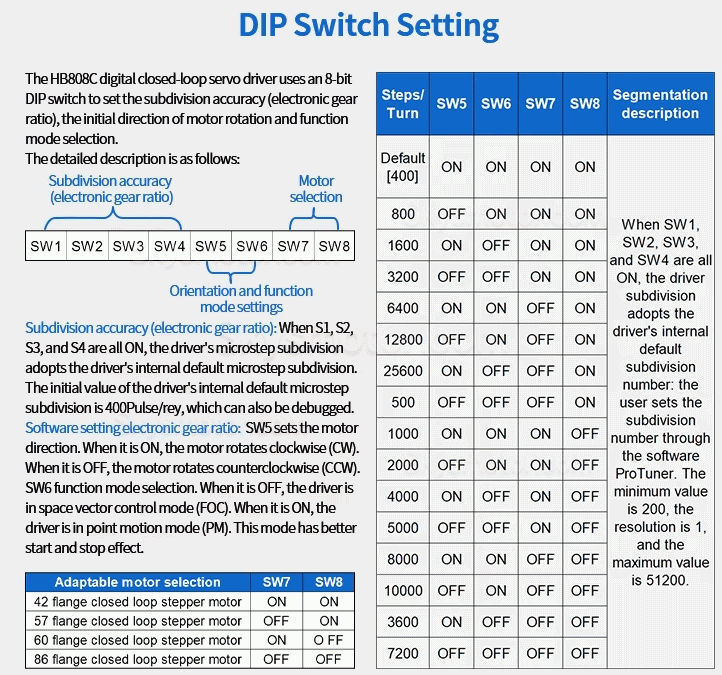

1回転あたり400～25600パルスの範囲で解像度を調整可能。

過電圧、低電圧、過電流、およびトラッキングエラーに対する保護機能を内蔵。

FOCおよびSVPWM技術を利用して、効率的な閉ループ制御を実現します。

仕様

モデル: HB808C

入力電圧：24VDC～80VDC

連続出力電流：8.0A

ピーク出力電流：13A

制御モード：位置、速度、トルク

パルス入力周波数：最大500kHz

対応モータータイプ：エンコーダー搭載型2相ハイブリッドモーター（NEMA23～86）

通信インターフェース：RS232

解像度設定：400–25600 pulses/rev

保護機能：過電圧、低電圧、過電流、トラッキングエラー

冷却方法：自然または強制空冷

動作温度: -5°C ~ +45°C

保管温度：-20℃～+65℃

湿度：40％～90％RH

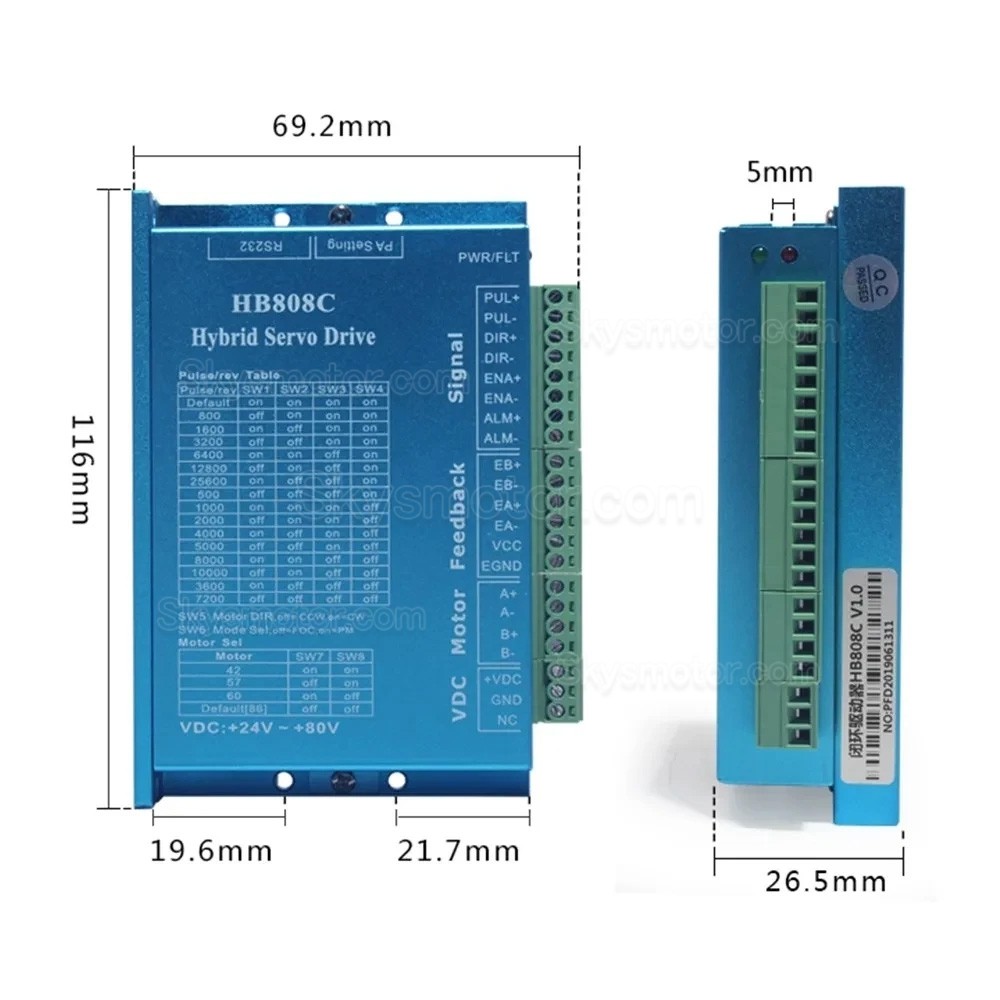

サイズ表：
