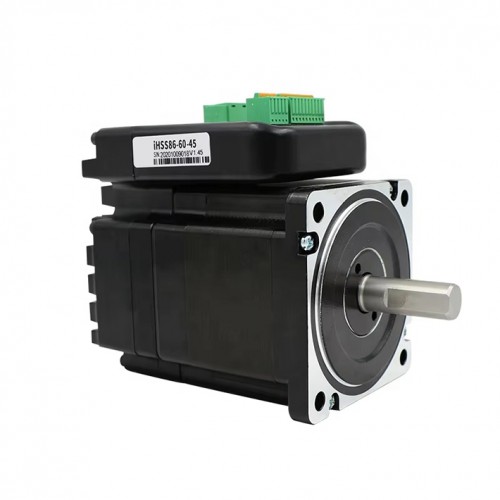

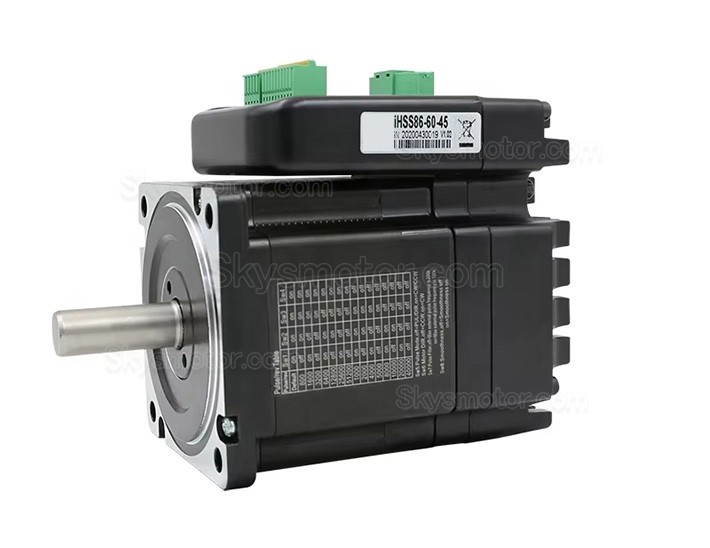

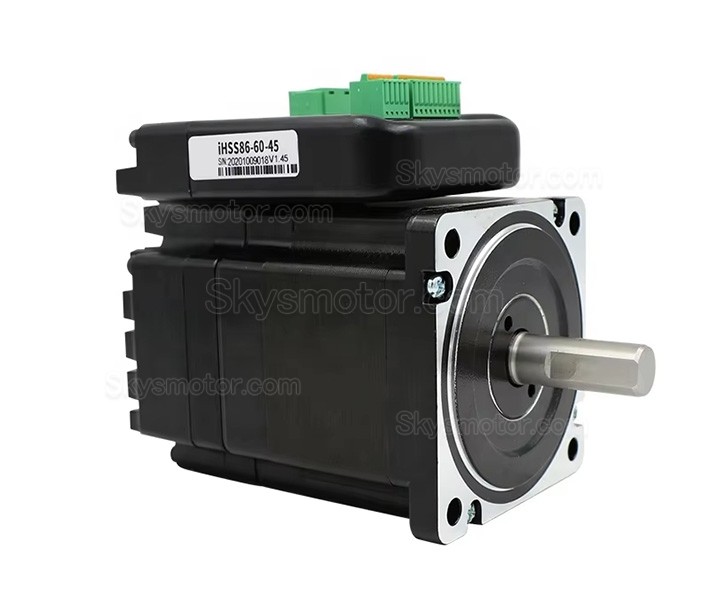

JMC NEMA 34 一体型クローズドループステッピングモーター IHSS86-60-45 1.8度 4.5Nm 6A 60V 2相

JMC NEMA 34 IHSS86-60-45 閉ループ統合ステッピング モーターは、省スペースの設置を可能にするコンパクトな設計を提供します。可変電流制御技術を活用し、効率的な動作でステップロスのない高い位置決め精度を実現します。モーターは低速でも振動が少なくスムーズに作動し、加減速制御を内蔵しているため、始動・停止性能が向上します。ユーザー定義のマイクロステップをサポートし、過電流、過電圧、位置エラー保護を備えています。インジケータ ライトは動作状態を示します。緑色は実行中、赤色は保護またはオフライン モードを示します。

特徴：

取り付けスペースを節約するコンパクトなサイズ。

脱調なしで、位置決め精度が高い。

可変電流制御技術、高い電流効率。

振動が少なく、低速でもスムーズかつ信頼性の高い動きを実現します。

内部で加減速制御を行い、モーターの始動・停止のスムーズさを大幅に向上させます。

ユーザー定義のマイクロステップ。

一般的なアプリケーションでは調整は不要です。

過電流、過電圧、過位置エラー保護。

緑のライトは動作中を意味し、赤のライトは保護またはオフラインを意味します。

応用：

小型フライス盤、3D プリンター、旋盤、ロボット、巻き取り機、または一般的な位置決めに適しています。
Beamicon、Estlcam、Mach3、Eding、Linuxcnc などの CNC コントロールと互換性があります。

電気仕様:

製造業者部品番号:IHSS86-60-45
相数:2
ステップ角:1.8 deg
ステップ角精度:±0.09°
保持トルク:4.5Nm(637.25 oz.in)
定格電流/フェーズ:6A
定格電圧:60VDC
電源:60VDC
エンコーダライン: 1000ライン
抵抗/位相:0.43Ω±10%
インダクタンス/位相:2.7MH±20%
温度上昇最大値:80℃
絶縁強度:500VDC
ローター慣性:690g.cm²
パルス周波数: max. 200 kHz
半径方向の遊び:最大0.025mm (荷重450g)
軸方向の遊び:最大0.075mm (荷重920g);

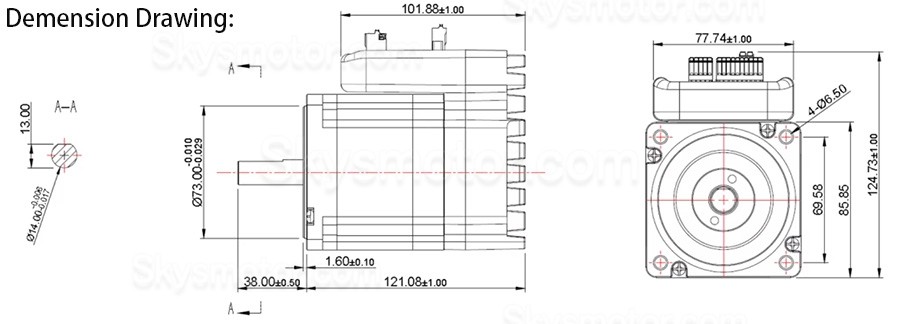

物理仕様:

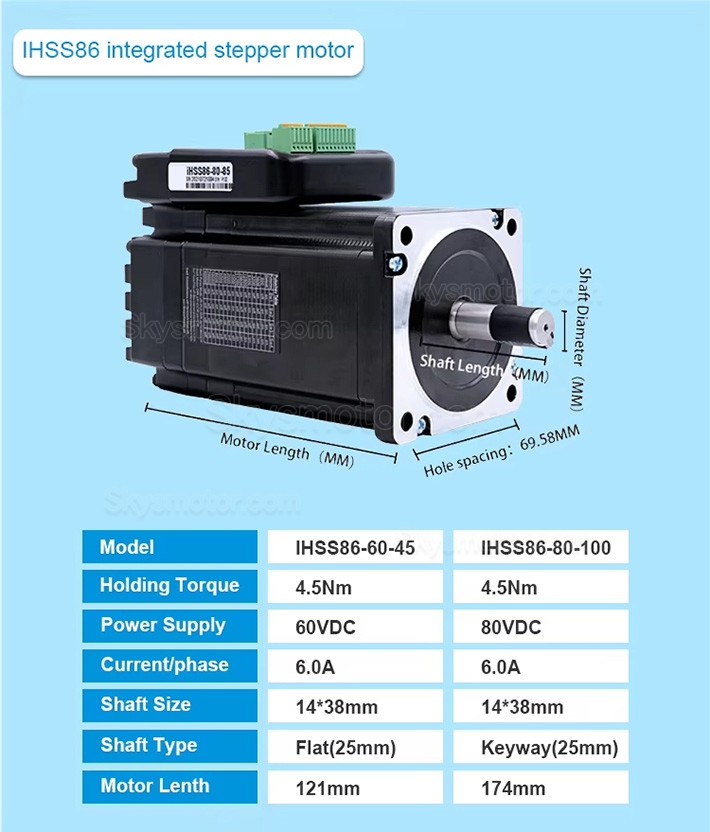

フレームサイズ: 86 x 86mm
ボディの長さ:121mm
軸長:38mm
軸径: Φ14mm
D-カットの長さ:25mm
重量: 3.1kg;
