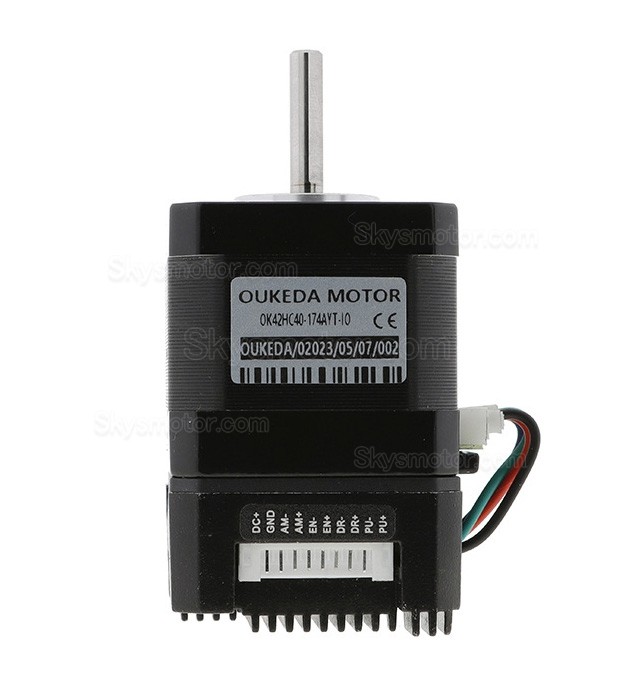

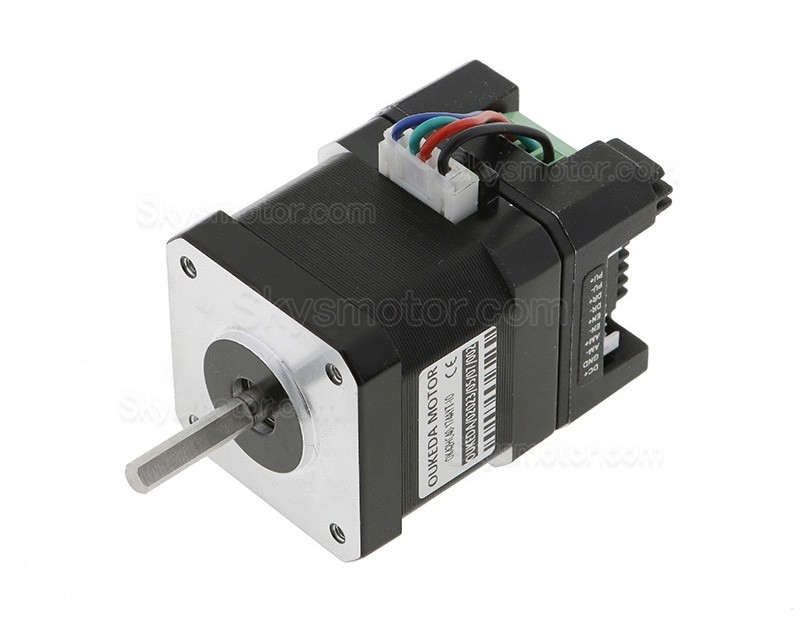

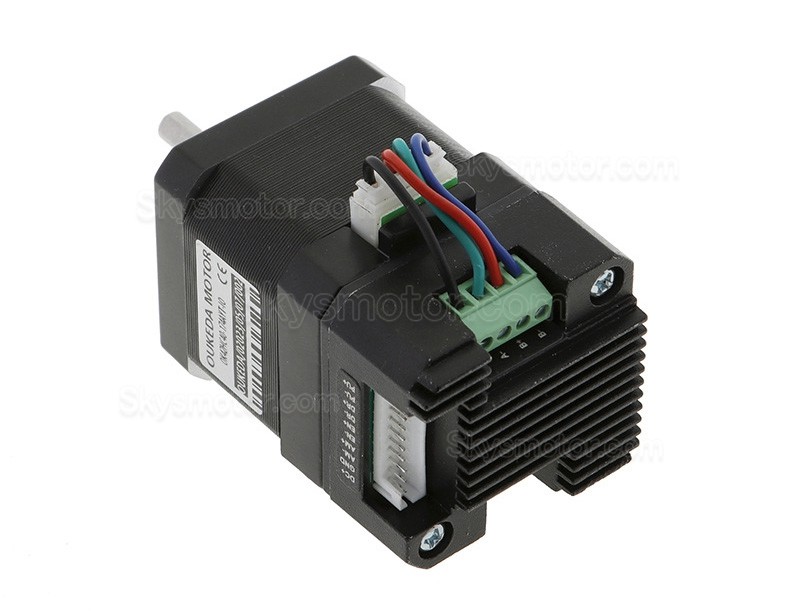

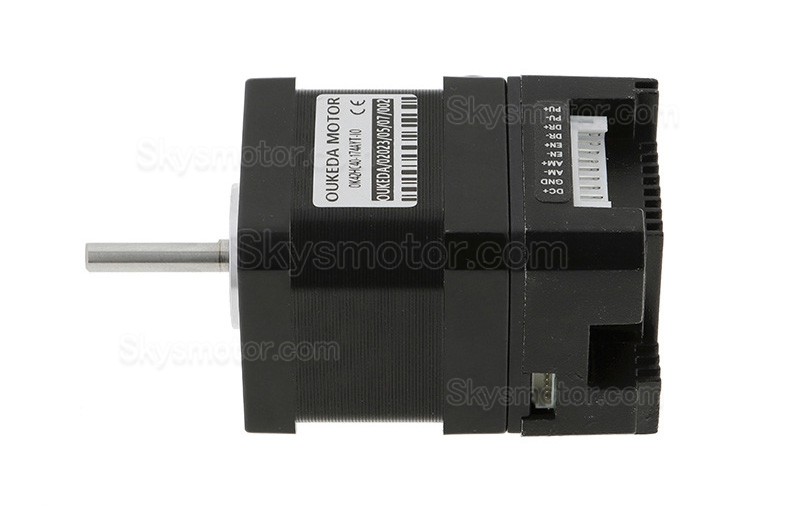

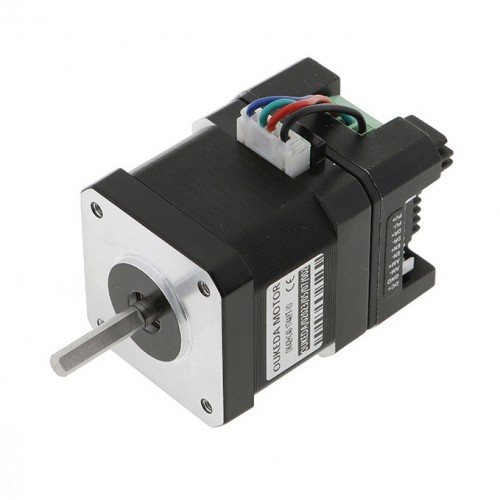

OUKEDA Nema 17 一体型ステッピングモーター OK42HC40-174AYT-IO ドライバ付き 1.8 度 0.44 Nm 1.68A 2 相 12-40VDC
これは、統合コントローラ システムで使用するために設計された、1.8° ステップ角と 44Ncm 保持トルクを備えた 2 相ステッピング モーターです。定格電流は相あたり 1.68A で、12 ~ 40VDC の電圧範囲内で動作します。このモーターは、Nema 17 (42mm x 42mm) のフレーム サイズと 5mm 径のシャフトを備えており、さまざまな自動化および産業用アプリケーションに適しています。付属のコントローラーはパルスによる速度制御をサポートし、10 種類のスイッチング制御オプションがあります。
利用可能なモデル:
モーターの長さ:34mm 32Ncm
モーターの長さ:40mm 45Ncm (default model)
モーターの長さ:48mm 55Ncm
モーターの長さ:60mm 75Ncm
電気仕様:
製造業者部品番号: OK42HC40-174AYT-IO
ステップ角: 1.8 deg
相数:2
相電圧:3.27VDC
保持トルク: 44Ncm(62.30 oz.in)
定格電流/フェーズ: 1.68A
位相抵抗: 1.95 ohms
インダクタンス: 4.4 mH ± 20%(1KHz)

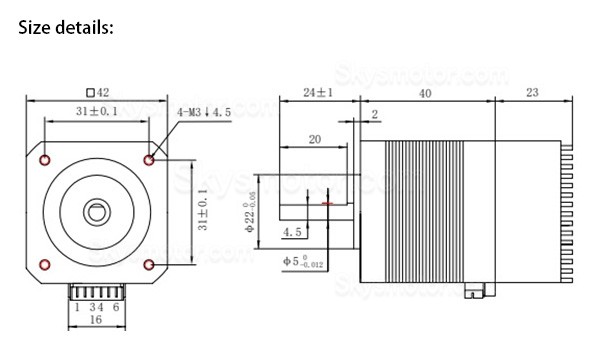

物理仕様:
フレームサイズ: 42 x 42 mm
モーターの長さ:40mm
ドライバーの長さ: 23 mm
ボディの長さ:63mm
D-カットの長さ:20mm
軸径: Φ5 mm
軸長: 24 mm
重量: 300g
ドライバー仕様:
出力ピーク電流: 0 - 2.1A
入力電圧: 12 - 40 VDC
パルスによる速度制御 200~25600 RPM
10 スイッチング制御;
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
物理仕様 | |
---|---|
フランジサイズ(mm) | 42x42 |
重量(g) | 300 |
シングルシャフト/デュアルシャフト | 単軸 |
シャフトタイプ | D-カット |
轴长(mm) | 24 mm |
シャフト直径(mm) | 5 mm |
リード数 | 4 |
ボディー長さ(mm) | 63mm |
電気仕様 | |
電流(A) | 1.68 |
保持トルク(Ncm) | 44 |
バイポーラ/ユニポーラ | バイポーラ |
保持トルク(oz.in) | 62.30 |
ステップ角(°) | 1.8 |
モータータイプ | 一体型ステッピングモーター |
相数 | 2 |
オープンループ/クローズドループ | オープンループ |
