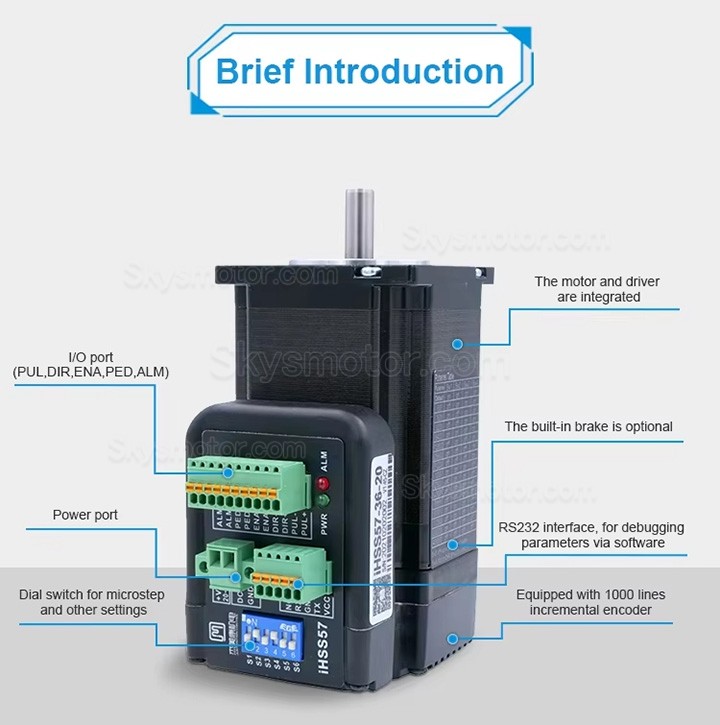

2 in 1モーターとドライバーで省スペースを実現。フルクローズドループによる高精度な位置・速度制御で、厳しいアプリケーション要件にも対応します。高解像度エンコーダーにより正確な位置精度を実現します。ダブルパルス制御により、スムーズで正確な動作。安定した性能、低発熱、高効率。
特徴:
取り付けスペースを節約するコンパクトなサイズ。
脱調なしで、位置決め精度が高い。
100% 定格出力トルク;
可変電流制御技術、高い電流効率。
振動が少なく、低速でもスムーズかつ信頼性の高い動きを実現します。
内部で加減速制御を行い、モーターの始動・停止のスムーズさを大幅に向上させます。
ユーザー定義のマイクロステップ。
一般的なアプリケーションでは調整は不要です。
過電流、過電圧、過位置エラー保護。
緑のライトは動作中を意味し、赤のライトは保護またはオフラインを意味します。
応用:
小型フライス盤、3D プリンター、旋盤、ロボット、巻き取り機、または一般的な位置決めに適しています。
Beamicon、Estlcam、Mach3、Eding、Linuxcnc などの CNC コントロールと互換性があります。
電気仕様:
製造業者部品番号:IHSS60-36-30-30/31/SC
相数:2
ステップ角:1.8 deg
ステップ角精度:±0.09°
保持トルク:3Nm(424.83 oz.in)
定格電流/フェーズ:5A
定格電圧:24VDC
電源:20-50VDC(標準 36V)
エンコーダライン: 1000ライン
抵抗/位相:0.43Ω±10%
インダクタンス/位相:2MH±20%
温度上昇最大値:80℃
絶縁強度:500VDC
ローター慣性:690g.cm²
パルス周波数: max. 200 kHz
半径方向の遊び:最大0.025mm (荷重450g)
軸方向の遊び:最大0.075mm (荷重920g);

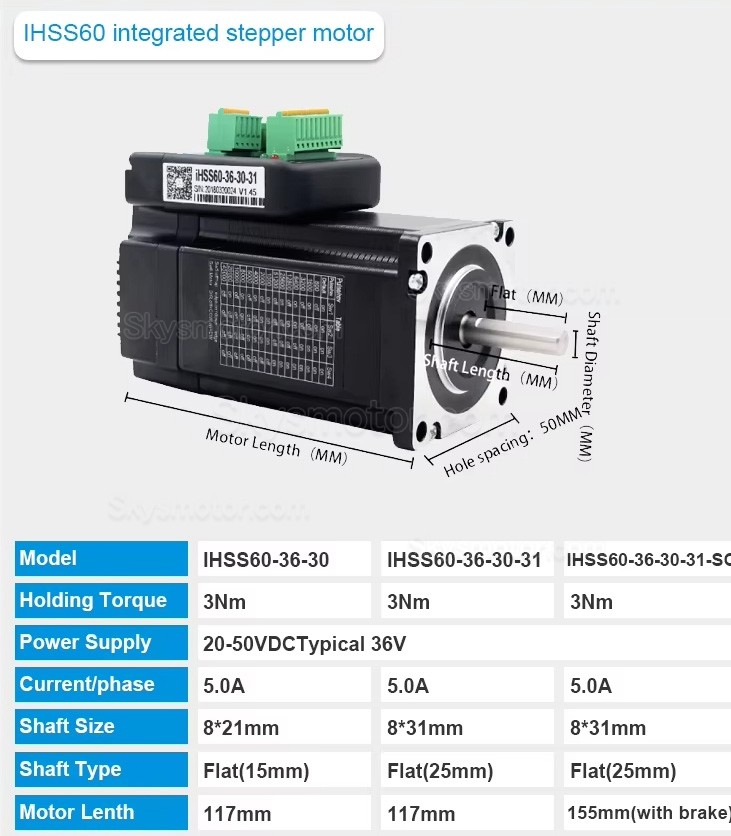

物理仕様:
フレームサイズ: 57 x 57mm
ボディの長さ:117mm/117mm/ 155mm(ブレーキ付き)
軸長:21 mm/31mm/31mm
軸径: Φ8mm
D-カットの長さ:15mm/25mm
重量: 1.15kg/1.55hk/1.75kg;
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
電気仕様 | |
---|---|
保持トルク(Ncm) | 300 |
保持トルク(oz.in) | 424.83 |
相数 | 2 |
定格電流(A) | 5 |
ステップ角(°) | 1.8 |
定格電圧(V) | 24 |
エンコーダの種類 | 1000ライン |
物理仕様 | |
フランジサイズ(mm) | 57 x 57 |
シャフトタイプ | D-カット |
轴长(mm) | 21 / 31 |
重量(g) | 1150 / 1550 / 1750 |
Dカット長さ | 15 / 25 |
