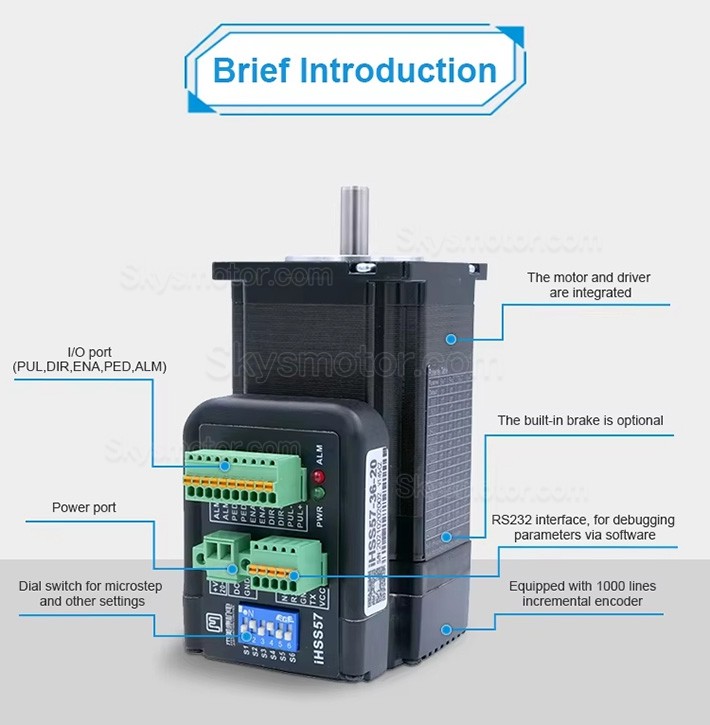

これらの低コストのステッピング モーターは、ステッピング モーター、エンコーダー、ドライバーで構成されたユニットであり、システムを安価で非常にコンパクトにします。位置評価は 1000 ラインの光学エンコーダによって行われ、位置偏差が発生するとすぐに電子機器によって補正されるため、ステップ損失は発生しません。
特徴：
位置フィードバックによりステップ損失がなく、位置精度が高くなります。
エラー出力によりエラー状態への対応が可能になります。
低速で静かで均一なモーター動作により共振を回避します。
可変電流制御技術による高効率。
過電流保護、過電圧保護、ステップ損失検出を統合し、安全性を向上させます。
サーボモーターのようなチューニングは不要です。
標準パルス/方向信号 (PUL/DIR) およびイネーブル信号による簡単な制御。
コンパクトなサイズで設置が簡単。

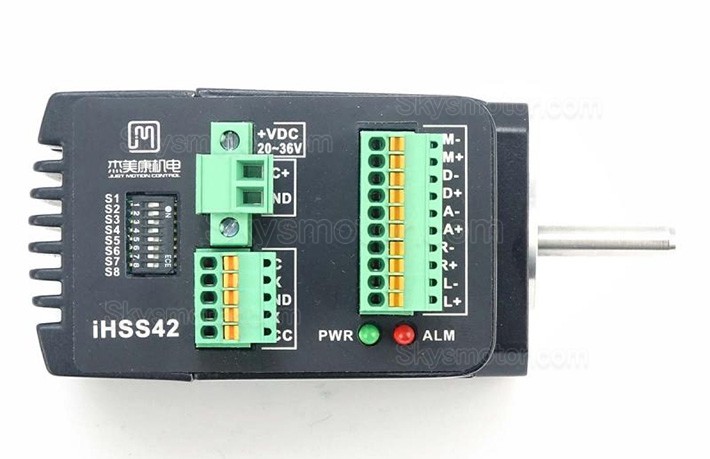

緑と赤の 2 つの信号 LED がドライバーの状態を示します。

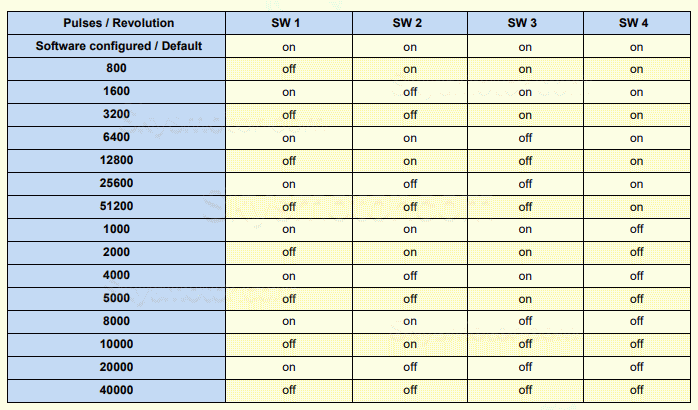

設定は DIP スイッチまたはソフトウェアで行うことができます。
パラメータは RS232 経由で PC に転送できます。
応用：
小型フライス盤、3D プリンター、旋盤、ロボット、巻き取り機、または一般的な位置決めに適しています。
Beamicon、Estlcam、Mach3、Eding、Linuxcnc などの CNC コントロールと互換性があります。
電気仕様:

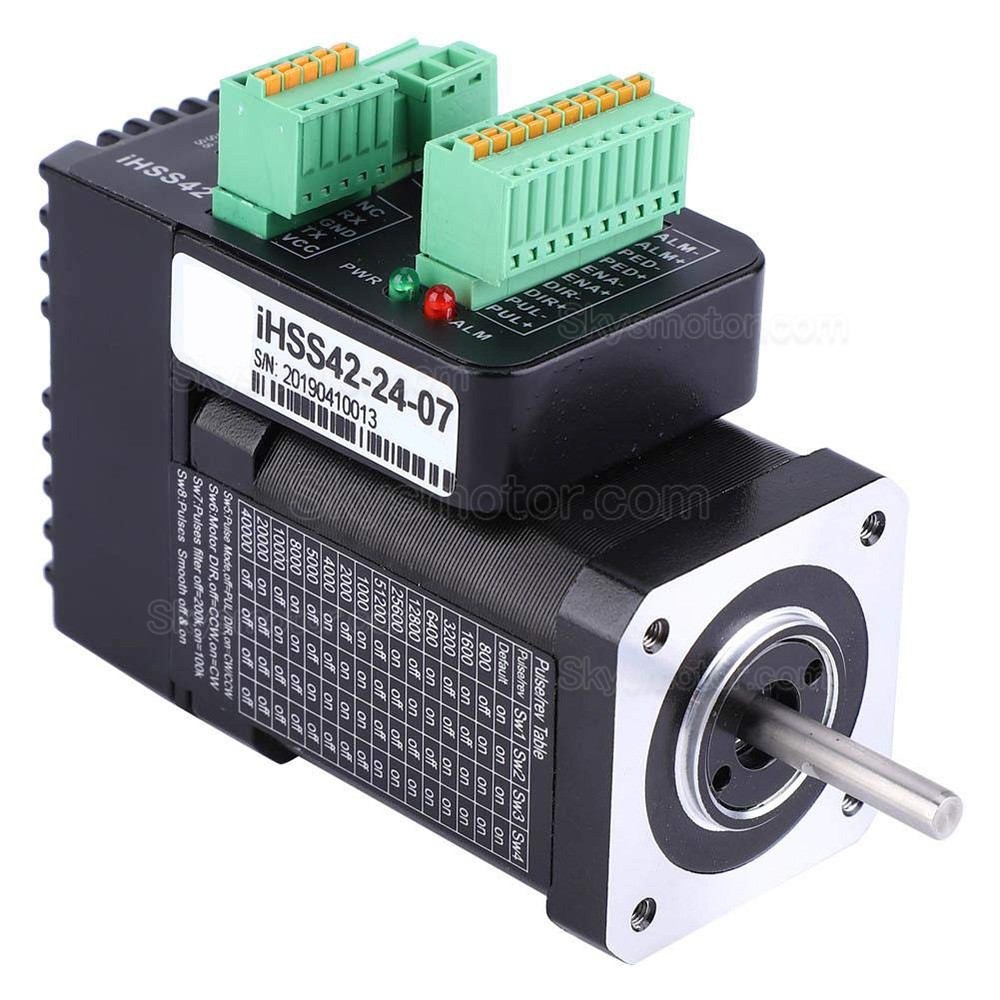

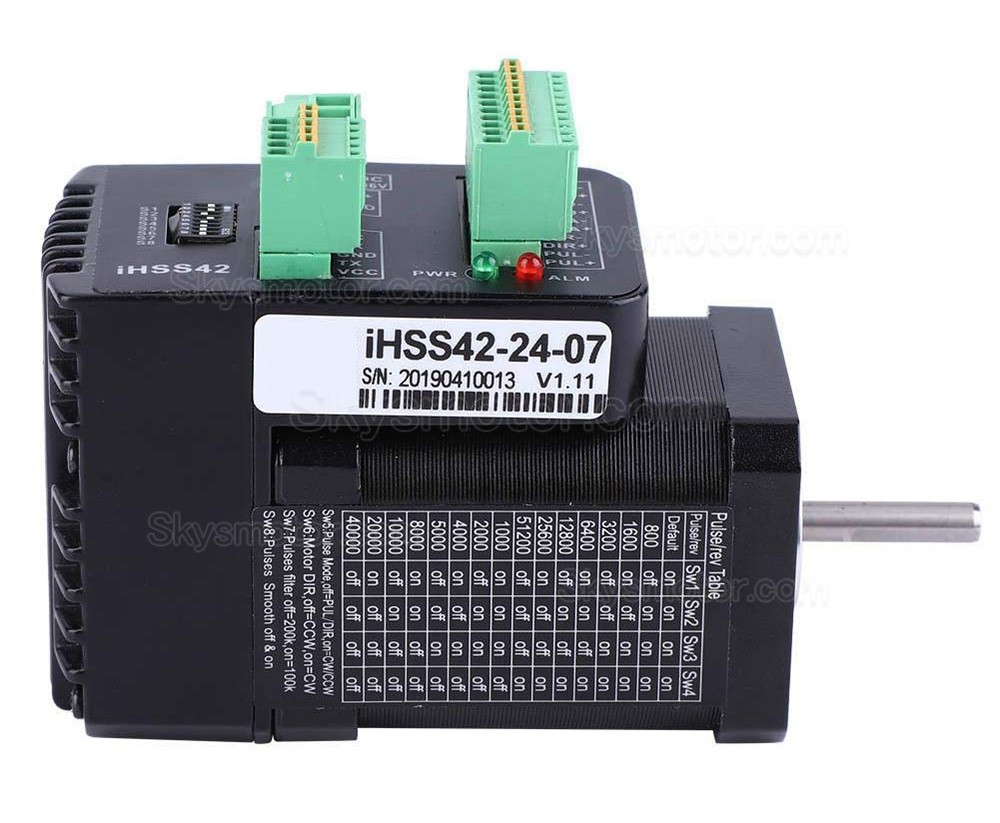

製造業者部品番号:iHSS42-24-07
相数:2
ステップ角:1.8 deg
ステップ角精度:±0.09°
保持トルク:0.7Nm(99.12 oz.in)
定格電流/フェーズ:1.2A
定格電圧:24VDC
電源:20-36VDC;
エンコーダー:1000ライン
抵抗/位相:4Ω±10%
インダクタンス/相:10MH±20%
温度上昇最大値:80℃
ローター慣性:77g.cm²
絶縁強度:500VDC
絶縁抵抗:100MOHM (500VDC);
半径方向の遊び:最大0.025mm (荷重450g);
軸方向の遊び:最大0.075mm (荷重920g);
断熱クラス:B
物理仕様:

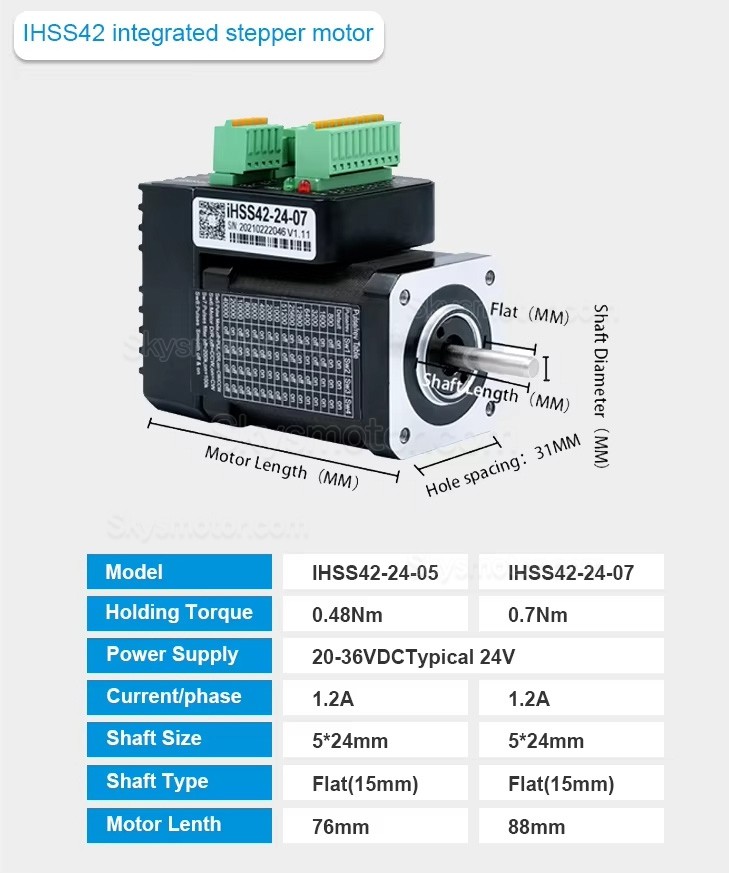

フレームサイズ: 42 x 42mm
ボディの長さ:76mm
軸長:24 mm
軸径: Φ5 mm
D-カットの長さ:15mm
重量: 0.6kg;
