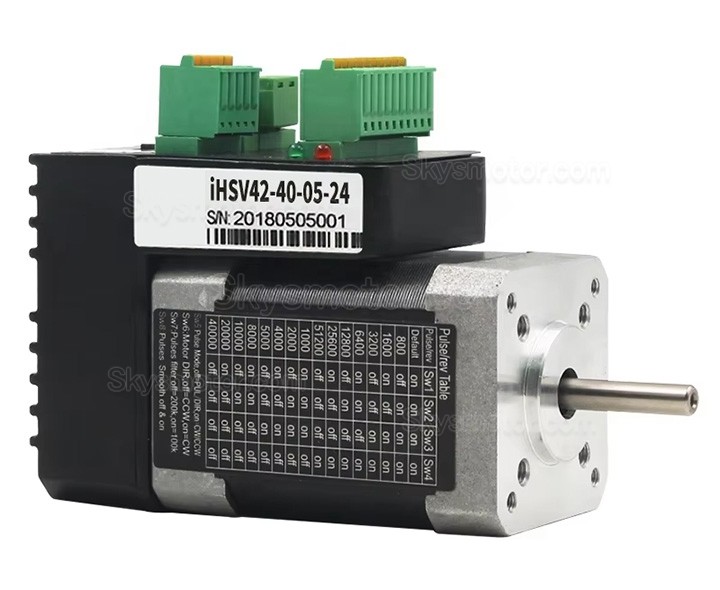

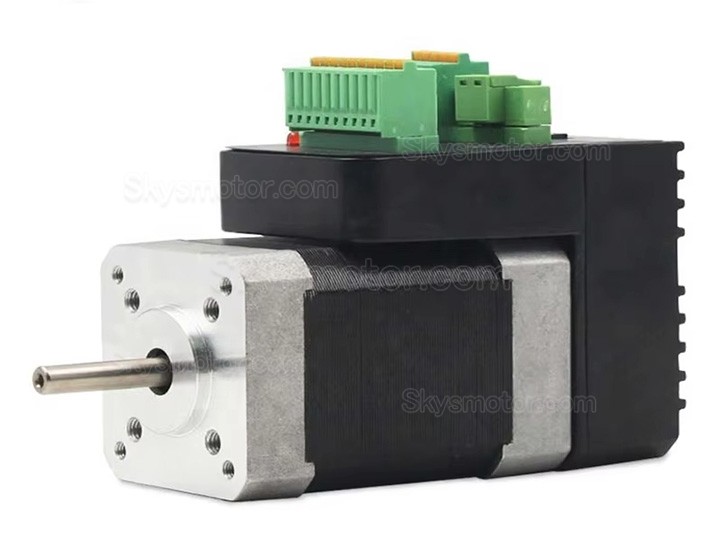

IHSV42-40-05-24 一体型 AC サーボ駆動モーターは、サーボ モーターに AC サーボ ドライバを統合したもので、DSP チップのベクトル制御を採用し、低コスト、完全閉ループ、全デジタル、低発熱、低振動、高応答を特徴とし、3 つの調整可能なフィードバック ループ制御モード (位置ループ、速度ループ、電流ループ) を備えています。iHSV42 は、安定したパフォーマンスと高いコスト効率を備えたモーション コントロール製品シリーズです。
電気仕様:
製造業者部品番号:IHSV42-40-05-24
相数:3
無負荷速度: 4000RPM +/- 7%
定格回転数: 5200RPM +/- 7%
定格トルク: 12.5Ncm(17.70 oz.in)
定格電圧:24V
定格電流:3.4A
無負荷電流:0.45A
出力:52W
断熱クラス:B;

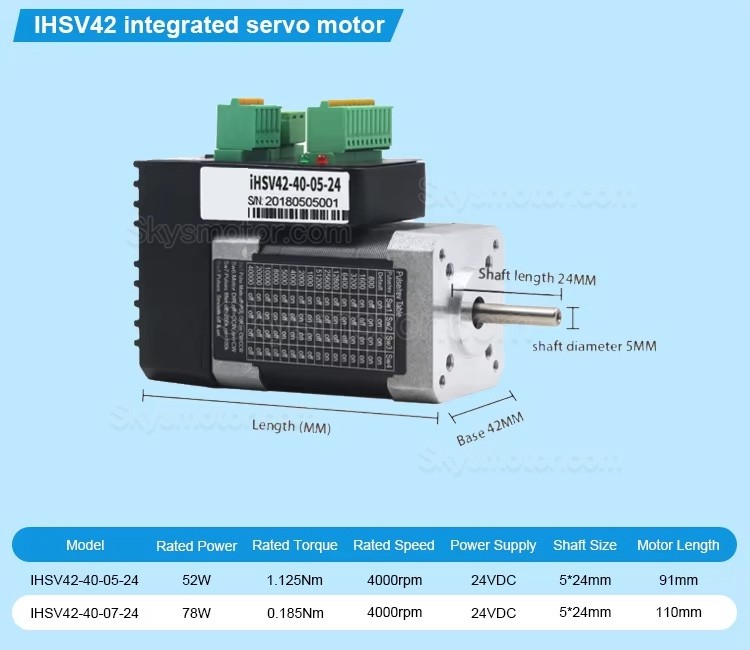

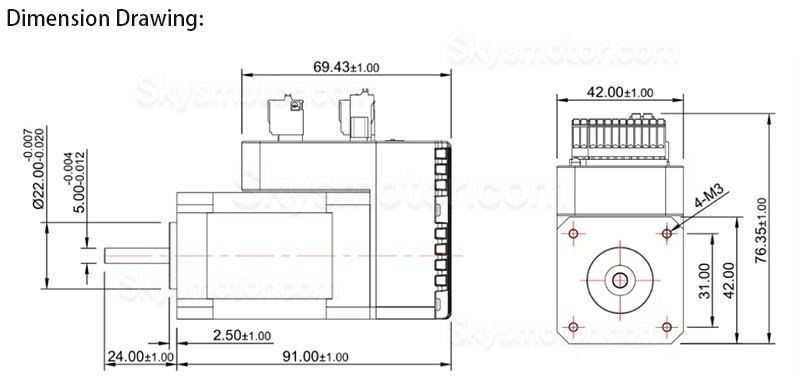

物理仕様:
フレームサイズ: 42 x 42mm
ボディの長さ:91 mm
軸長:24 mm
軸径: Φ5 mm
重量: 1.1kg;
リソース
- データシート: IHSV42-40-05-24.pdf
- マニュアル: ihsv_v6_2020_manual.pdf
- JMC Integrated Motor Product Catalog.pdf
- JmcServoPcControl-2.4.8.zip
- Tuningsoftware-JMC1.7.6.zip

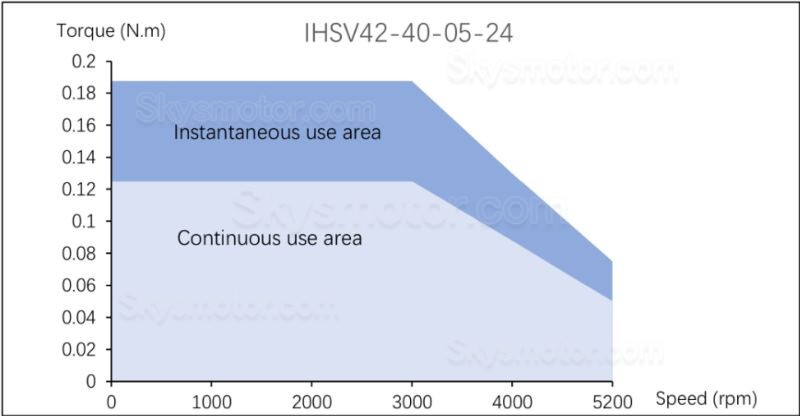

Torque diagram:
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
サーボ モーター仕様 | |
---|---|
定格電圧 | 24 |
定格電流 | 3.4 |
相数 | 3相 |
無負荷速度 | 5200 |
定格電力(W) | 52 |
定格回転数(rpm) | 4000 |
最大トルク(Nm) | 0.125 |
ブレーキ付き | ブレーキなし |
物理仕様 | |
ボディー長さ(mm) | 91 |
フランジサイズ(mm) | 42 x 42 |
シャフト直径(mm) | 5 |
轴长(mm) | 24 |
シャフトタイプ | O |
シングルシャフト/デュアルシャフト | 単軸 |
