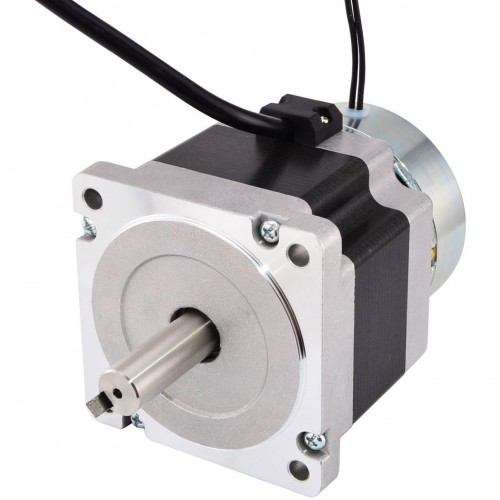

モータ仕様
- 製造業者部品番号: 34HS27-4004D-B400
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 3.4Nm(481oz.in)
- 定格電流/フェーズ: 4.0A
- 電圧: 2.8V
- 電気抵抗: 0.7ohms
- インダクタンス: 4.4mH ± 20%(1KHz)
- フレームサイズ: 86 x 86mm
- 機体の長さ: 68mm
- 軸径: Φ14mm
- 軸長: 37mm
- キーウェイ長さ: 25mm
- リードの数: 4
- リード長: 500mm
- 重量: 3.13kg
ブレーキ仕様
- 静摩擦トルク: 4Nm(566.4oz.in)
- 瞬間の慣性: 23x10-6 kg.cm2
- 電圧: 24V
- パワー: 13W
- 耐熱クラス: F
- 最大回転速度: 5000rpm
- 重量: 0.8kg
接続
A+
|
A-
|
B+
|
B-
|
レッド
|
ブラック
|
黄色い
|
ブルー
|
リソース
- ブレーキデータシート: SWB-05.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
モータ仕様 | |
---|---|
ステップ角(°) | 1.8 |
ボディー長さ(mm) | 68 |
保持トルク(Ncm) | 340 |
保持トルク(oz.in) | 481.5 |
インダクタンス(mH) | 4.4 |
リード長(mm) | 500 |
モータのフランジサイズ | Nema 34 |
リード数 | 4 |
電気抵抗(ohm) | 0.7 |
定格電流(A) | 4 |
シャフト直径(mm) | 14 |
軸長(mm) | 37 |
バイポーラ/ユニポーラ | バイポーラ |
ブレーキ仕様 | |
耐熱クラス | F |
最大回転速度(rpm) | 5000 |
慣性モーメント(kg.cm2) | 23x10-6 |
パワー(W) | 13 |
静摩擦トルク(Nm) | 4 |
静摩擦トルク(oz.in) | 566 |
駆動電圧(V) | 24 |
