iHSV57-30-18-36 一体型 AC サーボ駆動モーターは、サーボ モーターに AC サーボ ドライバを統合したもので、DSP チップのベクトル制御を採用し、低コスト、完全閉ループ、全デジタル、低発熱、低振動、高応答を特徴とし、3 つの調整可能なフィードバック ループ制御モード (位置ループ、速度ループ、電流ループ) を備えています。iHSV57 は、安定したパフォーマンスと高いコスト効率を備えたモーション コントロール製品シリーズです。
電気仕様:
- メーカー部品番号:iHSV57-30-18-36-01-BY
- 入力電圧: 20~50V DC (標準値 36V)
- 定格電力：180W
- 電圧: DC36V
- シャフト径：8mm
- 保持トルク：0.6N.m
- ピークトルク：1.71N.m
- 抵抗: 0.64±10%ms
- インダクタンス: 0.72±20%
- インピーダンス: 0.53±10%Ω
- エンコーダライン：1000ライン
- 連続出力電流：6A
- 速度応答周波数：50KHz
- 最大パルス周波数：250K
- トルク：0.45NM
- 回転数：3000rpm
- デフォルトの通信速度：9.6Kbps
- 過電流動作値：ピーク30A±10%
- 熱動作値：80℃
- 過電圧動作値：65V
- 低電圧動作値：18V
- 動作温度：0～70℃
- デフォルトレート: 9.6Kbps (外部変換インターフェースが必要)
物理仕様:
フレームサイズ：57 x 57mm
本体長さ：128 mm
シャフト長さ：33 mm
シャフト径：Φ8 mm
キー溝長さ：20 mm
Dカットシャフト長さ：27 mm
保管温度：-20℃～+80℃
使用環境：湿度：40～90%
場所：ほこり、オイルミスト、腐食性ガスを避けるようにしてください
冷却モード：自然冷却または強制空冷
主な用途: CNC、印刷、レーザー、繊維機械など。
リソース
- マニュアル: ihsv_v6_2020_manual.pdf
- JMC Integrated Motor Product Catalog.pdf
- JmcServoPcControl-2.4.8.zip
- Tuningsoftware-JMC1.7.6.zip

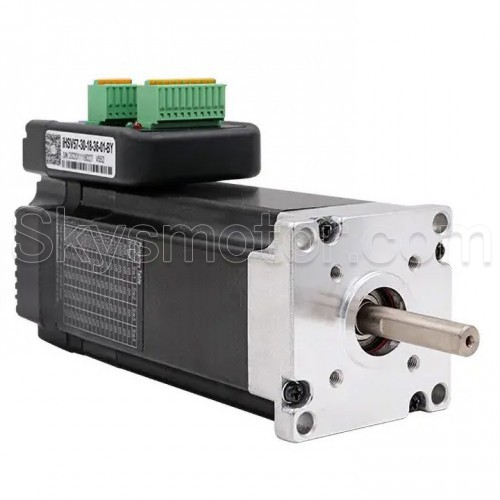

.jpg "Nema 23 一体型AC サーボモーター 36V JMC iHSV57-30-18-36-BY 180W 0.6N.m 3相 3000RPM")

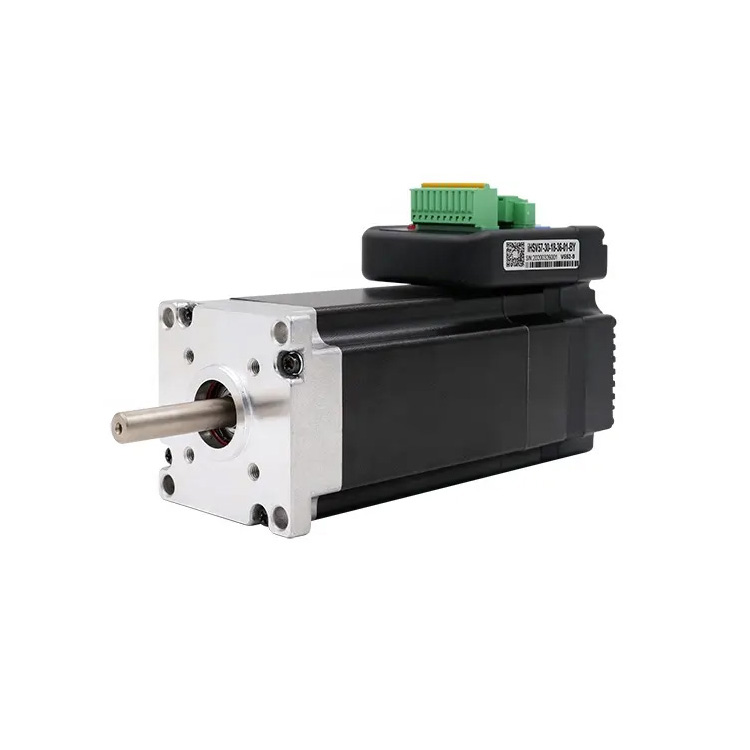

.jpg "Nema 23 一体型AC サーボモーター 36V JMC iHSV57-30-18-36-BY 180W 0.6N.m 3相 3000RPM")

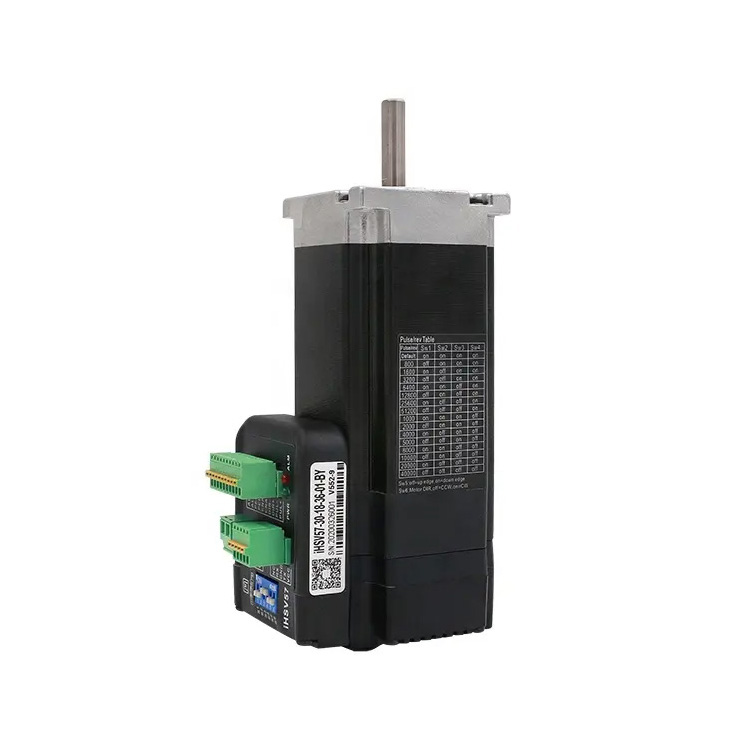

.jpg "Nema 23 一体型AC サーボモーター 36V JMC iHSV57-30-18-36-BY 180W 0.6N.m 3相 3000RPM")
.jpg)

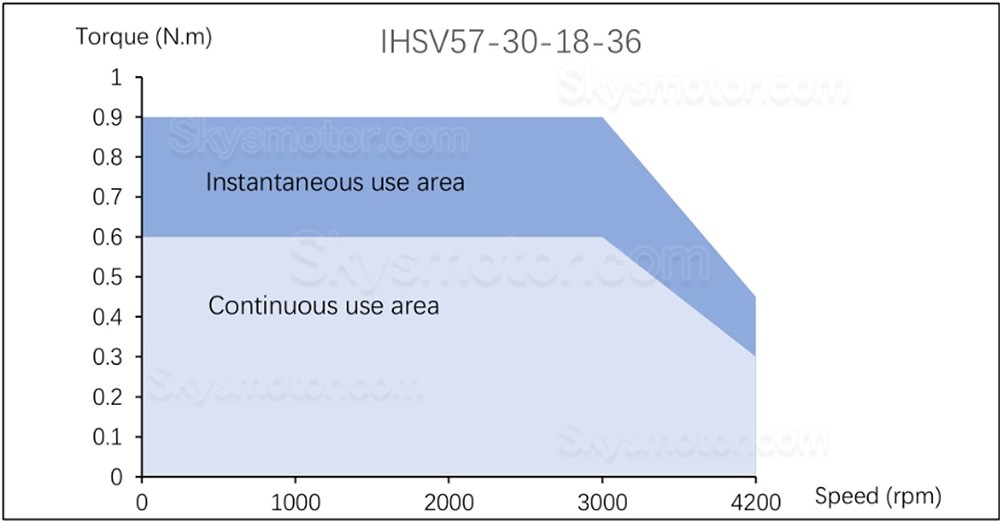

Torque diagram:
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| サーボ モーター仕様 | |
|---|---|
| 定格電圧 | 36 |
| 定格電流 | 7.5 |
| 相数 | 2 |
| 無負荷速度 | 4200 |
| 定格電力(W) | 180 |
| 定格回転数(rpm) | 3000 |
| 定格トルク(Nm) | 0.6 |
| ブレーキ付き | ブレーキなし |
| 物理仕様 | |
| 重量(g) | 1640 |
| ボディー長さ(mm) | 148 |
| フランジサイズ(mm) | 57 x 57 |
| シャフト直径(mm) | 8 |
| 轴长(mm) | 20 |
| シャフトタイプ | D-カット |
| シングルシャフト/デュアルシャフト | 単軸 |
| Dカット長さ | 20 |
-
