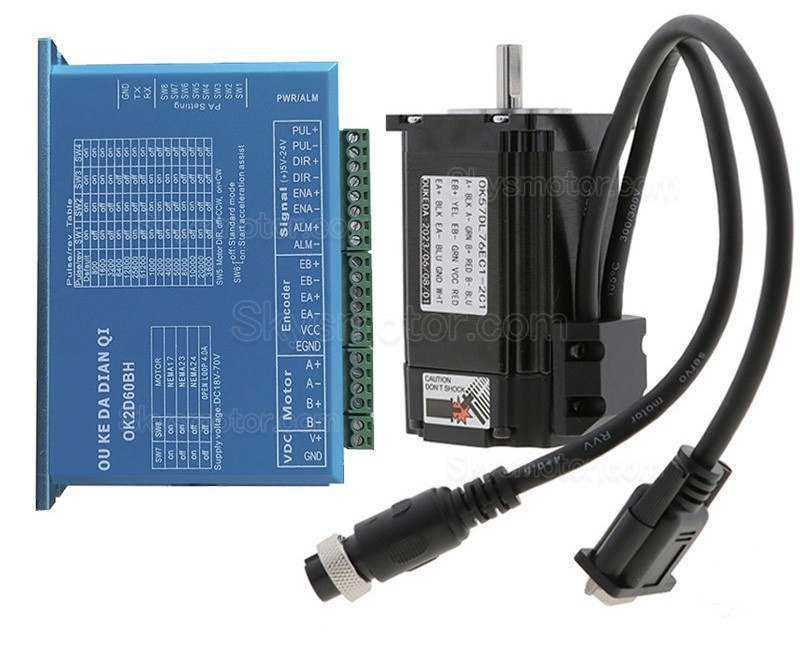

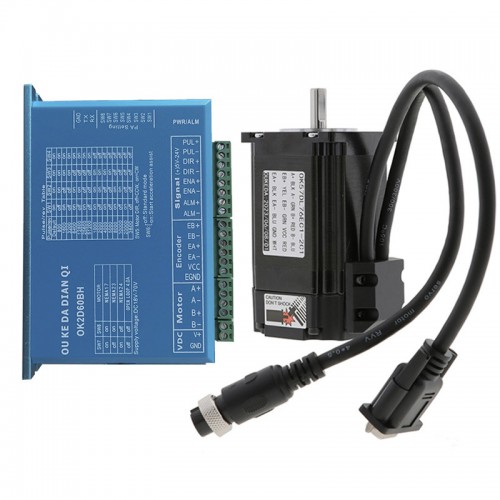

OUKEDA Nema 23 クローズドループ ステッピングモーターキット OK57DL76EC1-2C1+OK2D60BH 2.0 Nm 1.8 度 OK2D60BH ドライバー付き

OUKEDA Nema 23 クローズドループ ステッピングモーターキット OK57DL76EC1-2C1+OK2D60BH 2.0 Nm 1.8 度 OK2D60BH ドライバー付き

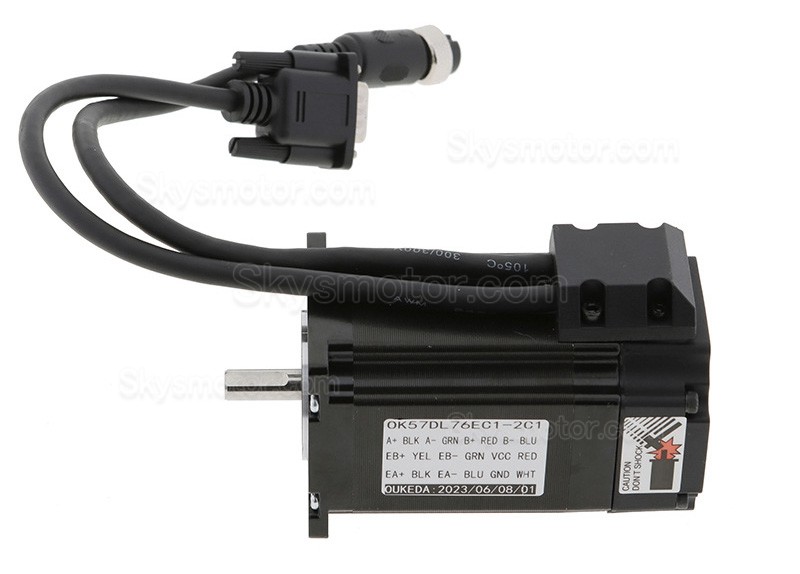

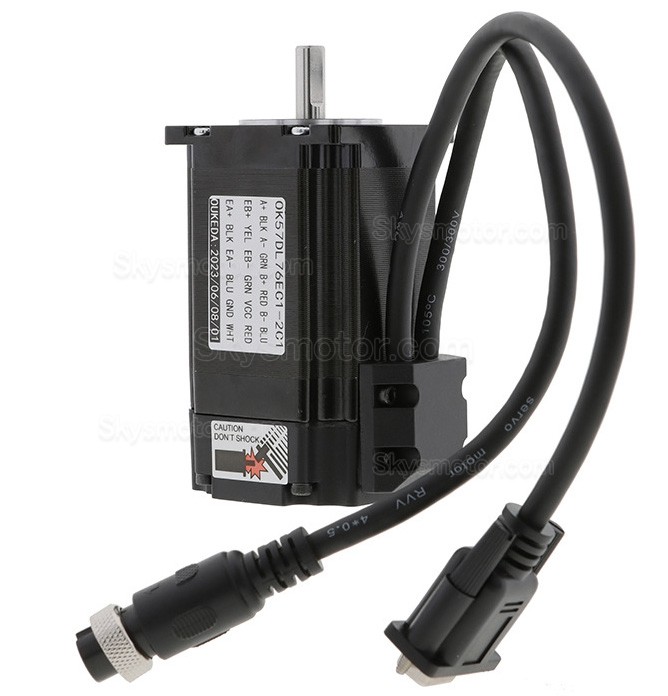

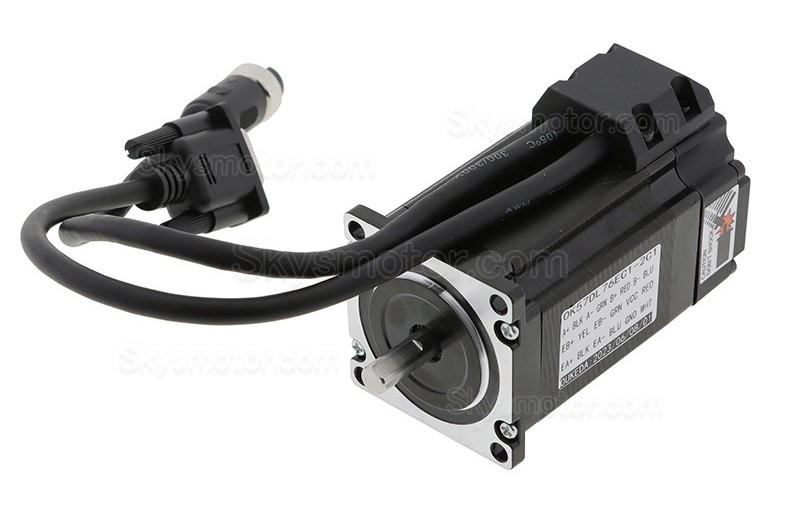

これは、OK57DL76EC1-2C1 モーターと OK2D60BH ドライバーを含む 2 相バイポーラ閉ループ ステッピング モーター キットです。モーターはステップ角が 1.8°、保持トルクが 2.0 Nm、相電流が 2.8A です。20～48VDCの電圧範囲に対応しています。このキットは、Nema 23 (57mm x 57mm) のフレーム サイズと 8mm 径のシャフトを備えており、幅広い産業およびオートメーション アプリケーションに適しています。

電気仕様
製造業者部品番号: OK57DL76EC1-2C1
相数: 2
ステップ角: 1.8 deg
保持トルク: 2.0 Nm(283.22oz.in)
相電流: 2.8 A
相電圧:2.0DVC
関連電圧:20-48VDC
位相抵抗: 1.13 ohms± 10%
インダクタンス: 3.6 mH ± 20%(1KHz)

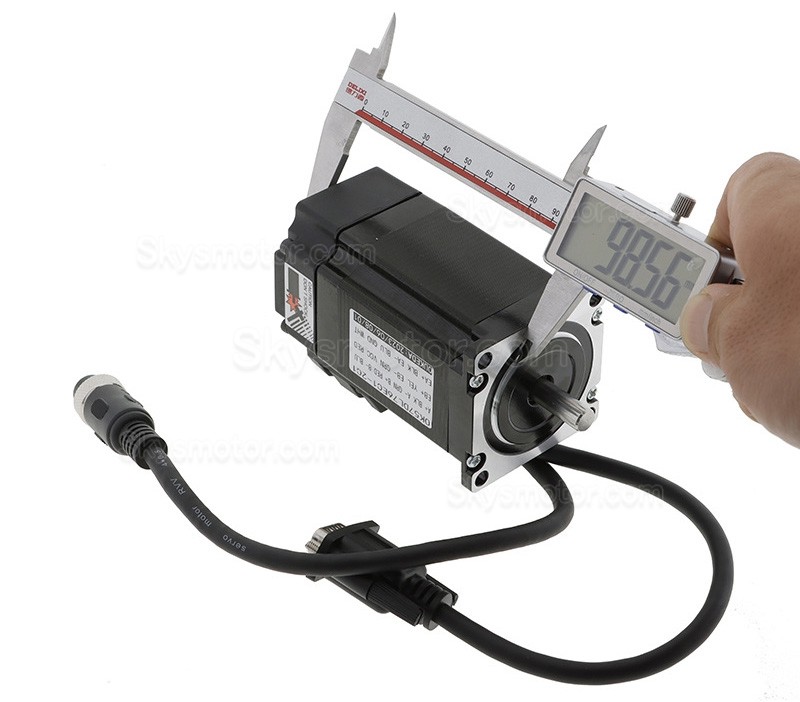

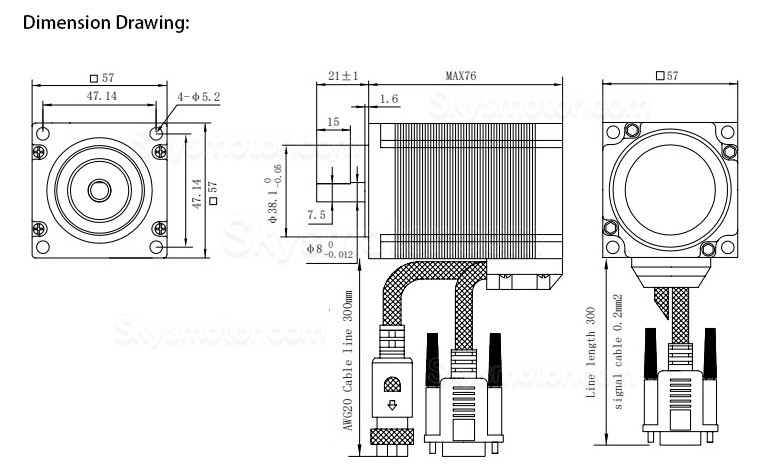

物理仕様

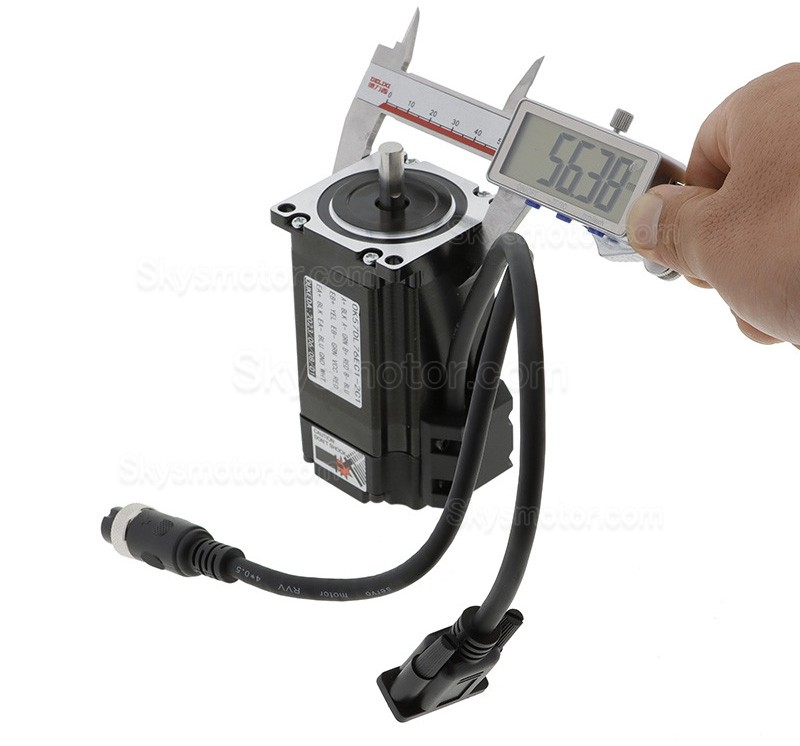

フレームサイズ: 57 x 57 mm
ボディの長さ: 76 mm
軸径: Φ8 mm
軸長: 21 mm
Dカットシャフト長さ：15mm
リード長: 300 mm
重量: 1.6 kg;

Closed Loop Stepper Driver 0~5.6A 16~70VDC for Nema 23, Nema 24 Stepper Motor

Key Features:
Closed-loop, eliminates loss of synchronization
Broader operating range - higher torque and higher speed
Reduced motor heating and more efficient
Do not need a high torque margin
No Tuning and always stable
Quick response, no delay and almost no settle time
High torque at starting and low speed, high stiffness at standstill
Offer servo-like performance at a much lower cost;

Performance parameters:
Adopting new 32-bit motor control dedicated dual-core DSP chip;
Adopting advanced vector current and speed and position closed-loop control algorithms;
The static current and dynamic current ratio can be automatically set;
The motor comes with a 1000-line high-precision encoder;
Optocoupler isolated differential signal input;
The impulse response frequency can reach up to 300KHZ;
Subdivided into 16 settings (800-51200) to meet the requirements of most customers;
It has several protection functions such as overcurrent, overvoltage, overspeed, overheating, and excessive tracking error.

仕様:

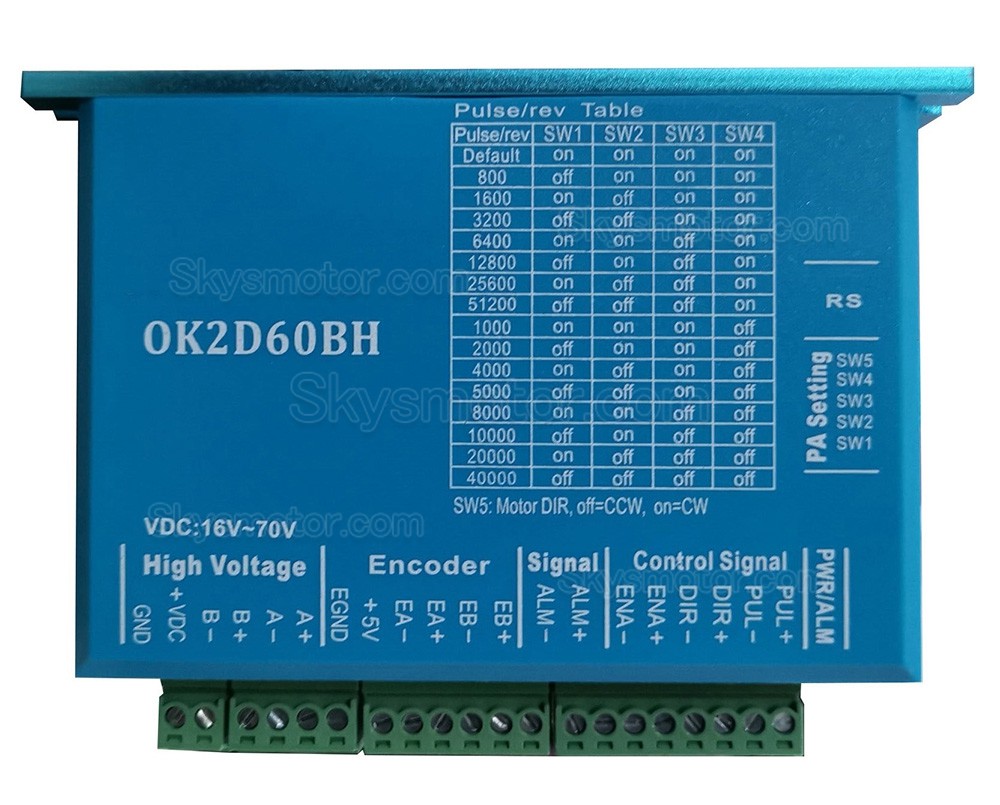

モデル:OK2D60BH
出力ピーク電流: 0~5.6A
入力電圧: +16~70VDC (標準 36VDC)
Logic Signal Current: 7~16mA (標準 10mA)
Pulse Input Frequency: 0~200kHz
Encoder current:50mA
Isolation Resistance: 500MΩ
重量:280g

動作環境およびその他の仕様(Tj = 25℃/77℉):
冷却: Natural Cooling or Forced cooling
環境: ほこり、油煙、腐食性ガスを避ける
周囲温度: 0℃ － 50℃
湿度: 40%RH－90%RH
動作温度: 70℃ MAX
Vibration: 5.9m/s2 Max
保管温度: -20℃ －+80℃;

リソース

• Driver Manual: OK2D60BH-manual.pdf

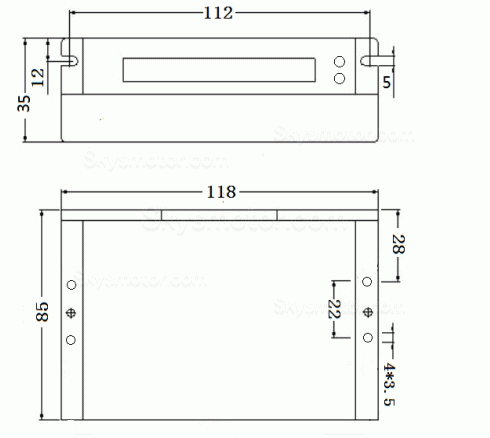

Install Size Picture:
