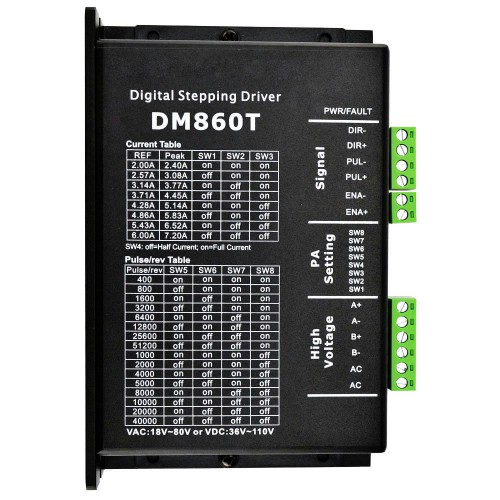

DM860Tは、最新のモーション制御技術に基づき、優れたDSP制御アルゴリズムで開発された完全デジタルステッピングドライバです。 これは、システムの円滑性のユニークなレベルを達成し、最適なトルクとヌル・ミッドレンジの不安定性を提供します。 モータの自動識別とパラメータ自動設定機能持ち、異なるモータによっても迅速に最適なモードにセットアップできます。 伝統的なアナログドライブと比べて、DM860Tは、より低騒音、低発熱で、よりスムーズな動きでステッピングモーターを駆動することができます。 ユニークな特徴持つDM860Tは、高い需要のアプリケーションに最適です。
主な特徴
- 反共振は最適トルクを提供し、中域不安定性をゼロにする
- 電源を入れると、モータ自動識別及びパラメータ自動設定により、異なるモータに最適な応答を提供します。
- マルチステッピングは、低分解能のステップ入力がより高いマイクロステップ出力を生成し、よりスムーズな運動を提供する
- 16選択可能なマイクロステップ分解能: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
- 電源入れる時に「ジャンプ」しないソフトスタート
- 入力電圧 18-80VAC or 36-110VDC
- 8つ選択可能なピーク電流:2.40A, 3.08A, 3.77A, 4.45A, 5.14A, 5.83A, 6.52A, 7.20A
- パルス入力周波数は200 KHzも達する, TTL互換及び光学的に絶縁された入力
- 自動アイドル電流減少
- 2相および4相モータに適用
- PUL / DIR及びCW / CCWモードをサポートする
- 過電圧、過電流保護
電気仕様:
- 出力ピーク電流: 2.4~7.2A (6.0 RMS)
- 入力電圧: +18~80VAC or 36~110VDC
- ロジック信号電流: 7~16mA (Typical 10mA)
- パルス入力周波数: 0~200kHz
- パルス幅: 2.5μS
- 絶縁抵抗: 100MΩ
操作環境およびその他の仕様(Tj = 25℃/77℉):
- 冷却: 自然冷却または強制冷却
- 環境: ほこり、油霧、腐食性ガスを避ける
- 周囲温度: 0℃ - 65℃
- 湿度: 40%RH-90%RH
- 操作温度: -10℃ - 45℃
- 振動: 10-55Hz / 0.15mm
- 保存温度: -20℃ - 65℃
- 重量: 約580g (20.46oz)
リソース
- マニュアル: DM860T.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
ステッパドライバ仕様 | |
---|---|
駆動電圧(V) | 36 - 110VDC / 18 - 80VAC |
出力電流(A) | 2.4 - 7.2 |
マイクロステップ(ステップ/回転) | 400 - 51200 |
最大パルス入力(kHZ) | 200 |
パルス幅(μs) | 2.5 |
物理仕様 | |
重量(g) | 580 |
