BLDCモーターのトルク不足が起こる原因と対策 skysmotor.com

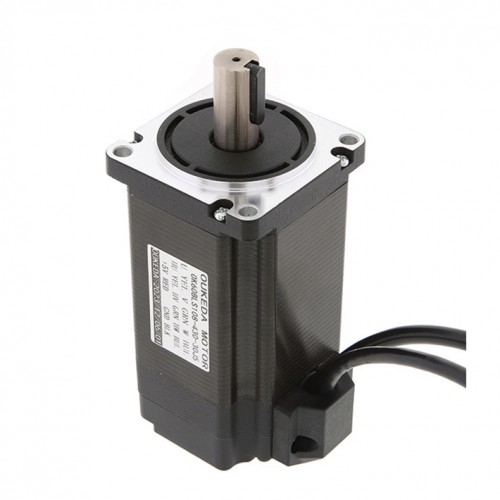

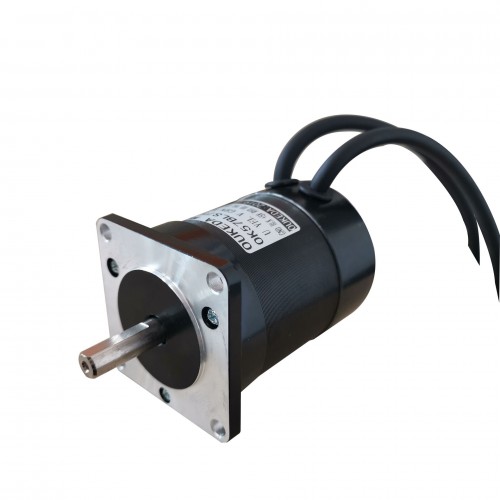

BLDCモーター（ブラシレスDCモーター）は、高効率でメンテナンス性に優れ、産業機器や搬送装置、ロボット、ファンなど幅広い用途で使用されています。しかし、運転条件や電源、ドライバ設定、負荷などが適切でないと、必要なトルクを十分に発生できないことがあります。トルク不足は、起動不良や速度低下、停止、過熱などのトラブルにつながるため、原因を正しく特定することが重要です。ここでは、BLDCモーターでトルク不足が起こる主な原因と対策を8つのポイントから解説します。
1．モーター容量が負荷に対して不足している
BLDCモーターの定格トルクが装置に必要なトルクより小さい場合、正常な運転を維持できないことがあります。特に起動時や加速時には、定常運転より大きなトルクが必要になる場合があります。
対策として、負荷トルクだけでなく、起動トルクや加速トルク、負荷慣性まで考慮してモーターを選定します。常に定格限界付近で使用するのではなく、一定のトルク余裕を持たせることが安定運転につながります。
2．電源電圧や電源容量が不足している
BLDCモーターは、ドライバを通じて電源から電力を受けて動作します。電源電圧が低すぎたり、必要な電流を供給できなかったりすると、十分なトルクを発生できません。
特に起動や急加速では大きな電流が必要になることがあります。電源の定格電圧、出力電流、ピーク容量を確認し、モーターとドライバが要求する電力を安定して供給できる電源を使用しましょう。
3．ドライバの電流制限設定が低すぎる
BLDCモーターの発生トルクは、一定の範囲ではモーターに流れる電流と密接に関係しています。ドライバ側の電流制限値が低く設定されていると、負荷が増加しても必要な電流を流せず、トルク不足になることがあります。
モーターの定格電流やドライバの仕様を確認したうえで、用途に適した電流制限値を設定することが重要です。ただし、必要以上に電流を増やすと発熱や損傷につながるため、許容値を超えないよう注意します。
4．高速回転によってトルクが低下している
BLDCモーターでは、回転速度が高くなるにつれて逆起電力が増加し、モーターへ流せる電流が制限されることで、利用可能なトルクが低下する場合があります。
低速では十分なトルクがあるのに、高速域で負荷に負ける場合は、モーターの速度－トルク特性を確認しましょう。必要に応じてモーター容量や電源条件、減速比を見直し、要求する速度域で十分なトルクを確保することが重要です。
5．加速時間が短すぎる
停止状態から短時間で目標速度まで加速しようとすると、負荷慣性を加速するために大きなトルクが必要になります。モーターの最大トルクを超えると、速度が上がらなかったり、ドライバが過電流保護で停止したりする場合があります。
このような場合は加速時間を長く設定し、モーターにかかる負荷を抑えます。特に重量物や大径プーリーなど慣性の大きな負荷では、適切な加減速プロファイルを設定することが有効です。
6．機械部分の摩擦や負荷が増加している
モーター自体に問題がなくても、ベアリング、ギヤ、ベルト、リニアガイドなどの機械部分に異常があると、必要な負荷トルクが増加します。
潤滑不足、軸ずれ、ベルトの張りすぎ、異物の混入、ベアリングの劣化などがないか確認しましょう。以前は正常だったモーターが突然トルク不足になった場合は、モーターだけでなく機械側の状態も点検することが重要です。
7．ホールセンサーや配線に問題がある
センサー付きBLDCモーターでは、ホールセンサーなどからロータ位置を検出し、その情報に合わせてドライバが各相への通電を切り替えます。センサー信号や相線の接続に問題があると、適切なタイミングで通電できません。
その結果、トルクが弱くなったり、振動や異音が発生したり、モーターが正常に起動しなかったりすることがあります。コネクタの緩み、断線、相線とセンサー配線の組み合わせなどを確認しましょう。
8．発熱による保護制御や性能低下を確認する
モーターやドライバの温度が高くなりすぎると、保護機能によって出力電流が制限され、結果としてトルクが低下することがあります。
長時間運転後だけトルク不足が発生する場合は、温度上昇を確認することが重要です。負荷率を下げる、放熱スペースを確保する、冷却ファンを使用するなどの対策を行い、モーターとドライバを許容温度範囲内で使用しましょう。
まとめ
BLDCモーターのトルク不足は、モーター容量だけが原因とは限りません。電源容量、ドライバの電流設定、高速運転、急加速、機械系の摩擦、センサー配線、発熱など、さまざまな要因が関係します。
トラブルが発生した場合は、まず必要トルクとモーターの速度－トルク特性を比較し、そのうえで電源、ドライバ設定、配線、負荷機構を順番に確認することが重要です。また、定格ぎりぎりではなく一定の余裕を持った設計にすることで、負荷変動にも対応しやすくなります。モーター、ドライバ、電源、機械構造を一つのシステムとして見直すことが、BLDCモーターのトルク不足を防ぎ、安定した運転を実現するポイントです。
