シャフトカップリングはなぜ必要？役割をわかりやすく解説 skysmotor.com
シャフトカップリングは、モータの軸と機械側の軸を接続し、回転やトルクを伝達するための機械部品です。モータと負荷を直接つなぐだけなら単純に見えますが、実際の装置では軸のわずかなずれや振動、衝撃などが発生します。シャフトカップリングを使用することで、こうした影響を吸収しながら安定して動力を伝えやすくなります。ここでは、シャフトカップリングが必要とされる理由と主な役割について、8つのポイントからわかりやすく解説します。
1．2本のシャフトを接続する

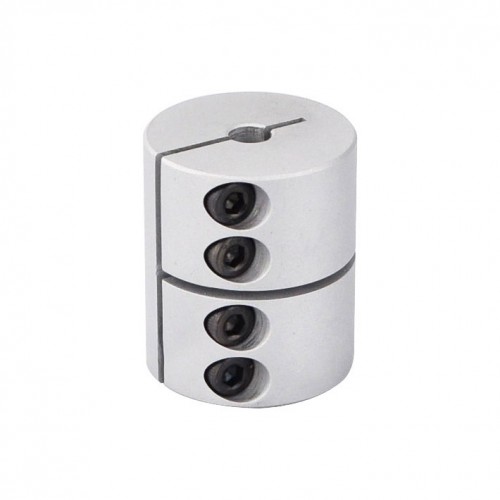

シャフトカップリングの最も基本的な役割は、モータ側のシャフトと機械側のシャフトを接続することです。モータの回転を送りねじやポンプ、ローラーなどへ伝えるために使用されます。
カップリングを介して接続することで、モータと負荷側の機器を個別に取り付けやすくなります。メンテナンスや部品交換の際にも、軸同士を直接固定する構造より分解しやすい場合があります。
2．回転トルクを負荷側へ伝える
モータが発生したトルクを機械側へ確実に伝達することも、シャフトカップリングの重要な役割です。
カップリングには製品ごとに許容トルクが設定されているため、モータの定格トルクや起動時のピークトルクを考慮して選ぶ必要があります。容量が不足すると変形や破損、滑りなどが発生する可能性があります。
3．軸の偏心を吸収する
実際の機械では、モータ軸と負荷軸の中心を完全に一致させることは簡単ではありません。わずかに平行方向へずれる偏心が発生することがあります。
フレキシブルタイプのシャフトカップリングは、一定範囲の偏心を吸収できるよう設計されています。これによって軸やベアリングへ加わる不要な負荷を抑え、安定した回転につなげることができます。
4．角度ずれに対応する
2本の軸が完全に平行ではなく、わずかに角度を持って取り付けられることもあります。このような状態は偏角や角度ずれと呼ばれます。
許容範囲内であれば、カップリングが変形することで角度ずれを吸収できます。ただし、許容値を大きく超える状態で使用すると寿命が短くなるため、基本的な芯出し作業は必要です。
5．軸方向のずれを吸収する
温度変化や組立誤差によって、2本のシャフトの軸方向距離がわずかに変化する場合があります。このような軸方向の変位も、カップリングによって吸収できる場合があります。
特に装置の温度変化が大きい場合は、部品の熱膨張による位置変化を考慮する必要があります。使用するカップリングの許容軸方向変位を確認して選定しましょう。
6．振動や衝撃を抑える
モータの起動・停止や負荷変動によって、駆動系には振動や衝撃が発生することがあります。これらがそのまま機械全体へ伝わると、騒音や部品寿命の低下につながる可能性があります。

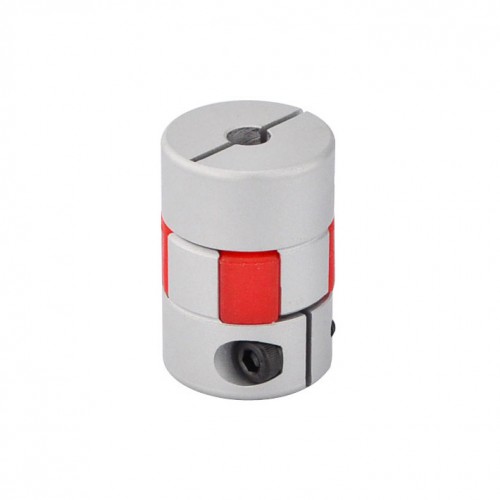

ゴムや樹脂などの弾性体を使用したカップリングでは、振動や衝撃を吸収しやすくなります。搬送装置やポンプなど、負荷変動がある用途で特に役立ちます。
7．モータやベアリングへの負担を減らす
軸ずれがある状態でモータと負荷を強固に直結すると、モータ軸やベアリングに余計な力が加わることがあります。そのまま運転を続けると、異音や発熱、ベアリング寿命の低下につながります。
適切なシャフトカップリングを使用することで、ある程度の取付誤差を吸収し、駆動部への負担を軽減できます。ただし、カップリングだけに頼らず、設置時にはできるだけ正確に芯出しすることが重要です。
8．用途に応じた種類を選べる
シャフトカップリングには、ディスクタイプ、ベローズタイプ、オルダムタイプ、ジョータイプなど、さまざまな構造があります。
高精度な位置決めには高剛性でバックラッシの小さいタイプ、振動吸収を重視する場合には弾性体を使用したタイプなど、用途によって適した種類が異なります。回転速度、トルク、軸ずれ量、剛性などを確認して選ぶことが大切です。
まとめ
シャフトカップリングは、モータと機械側のシャフトを接続し、回転やトルクを伝えるために欠かせない部品です。単に軸をつなぐだけでなく、偏心や偏角、軸方向のずれを吸収し、振動や衝撃を抑える役割もあります。
適切なカップリングを使用することで、モータやベアリングへの負担を軽減し、装置の安定性や耐久性を高めやすくなります。一方で、カップリングには種類ごとに許容トルクやミスアライメント量があるため、用途に合った選定が重要です。機械構造や運転条件を確認したうえで最適なシャフトカップリングを選ぶことが、安定した駆動システムを構築するポイントです。
