PM型ステッピングモータの位置決め精度を高める方法 skysmotor.com

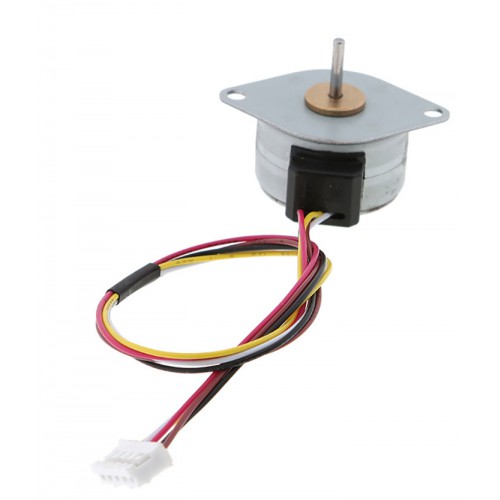

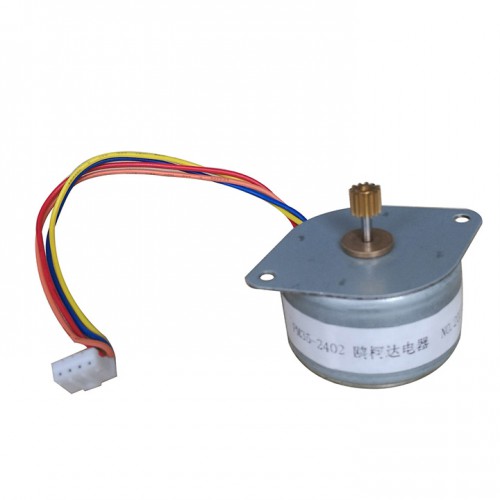

PM型ステッピングモータは、永久磁石を使用したロータを持ち、パルス信号に応じて一定角度ずつ回転するモータです。構造が比較的シンプルで、小型機器や搬送装置、各種位置決め機構などに利用されています。一方、実際の位置決め精度はモータ固有のステップ角だけでなく、負荷、駆動電流、加減速条件、機械系の精度などにも影響されます。ここでは、PM型ステッピングモータの位置決め精度を高めるために確認したいポイントを8つに分けて解説します。
1．用途に合ったステップ角のモータを選ぶ
PM型ステッピングモータの位置決めでは、1パルスあたりに回転するステップ角が基本となります。一般に、ステップ角が小さいほど細かな角度指令を与えやすくなります。
必要な移動量や機構の減速比を考慮し、要求される位置分解能を満たすモータを選ぶことが重要です。ただし、ステップ角が細かいことと実際の絶対位置精度が同じ意味ではないため、カタログ上の位置精度も確認しましょう。
2．適切なドライバを組み合わせる
PM型ステッピングモータの性能を安定して引き出すには、モータ仕様に合ったステッピングモータドライバを使用する必要があります。
相数、定格電流、電源電圧などが適合していないと、トルク不足や発熱、振動などが発生し、位置決めの安定性が低下する可能性があります。モータメーカーが推奨するドライバや適合条件を確認すると選定しやすくなります。
3．駆動電流を適切に設定する
ステッピングモータの発生トルクは、コイルに流れる電流と密接に関係しています。電流が不足すると負荷に対するトルク余裕が小さくなり、脱調や位置ずれが発生しやすくなります。
一方、必要以上に電流を大きくするとモータの発熱が増え、長期的には性能や寿命に影響することがあります。定格値を基準に、負荷条件に適した電流設定を行うことが重要です。
4．マイクロステップ制御を活用する
対応するモータとドライバであれば、基本ステップを細かく分割するマイクロステップ制御を利用できます。これにより、指令上の位置分解能を高めることが可能です。
また、低速時の振動や騒音を抑え、滑らかな動作を実現しやすくなります。ただし、分割数を増やした分だけ絶対位置精度が比例して向上するわけではありません。摩擦や負荷トルクなどの影響も考慮する必要があります。
5．加速・減速を適切に設定する
PM型ステッピングモータを急激に起動したり停止したりすると、ロータが指令に追従できず、脱調する場合があります。特に慣性の大きな負荷では注意が必要です。
台形加減速やS字加減速などを利用し、速度を段階的に変化させることで安定した動作を得やすくなります。高速運転が必要な場合ほど、最高速度だけでなく加速時間や負荷慣性も考慮しましょう。
6．機械系のバックラッシやガタを減らす
モータが正しく回転していても、ギヤ、カップリング、送りねじなどにバックラッシやガタがあると、最終的な位置決め精度は低下します。
特に正転と逆転を繰り返す機構では、機械的な遊びが位置誤差として現れやすくなります。低バックラッシの減速機や高剛性カップリングを使用し、各部の取付精度を高めることが重要です。
7．負荷トルクに十分な余裕を持たせる
PM型ステッピングモータは、回転速度が高くなるにつれて利用可能なトルクが低下する傾向があります。そのため、停止時のトルクだけを基準に選定すると、高速域で脱調する可能性があります。
実際に使用する速度におけるトルク特性を確認し、摩擦や負荷変動を含めて十分な余裕を確保しましょう。常に限界に近い状態で運転するより、適切な安全率を持たせた方が安定した位置決めにつながります。
8．センサーやエンコーダで位置を確認する
より高い位置決め信頼性が必要な場合は、原点センサーやエンコーダを追加する方法があります。原点センサーを利用すれば、起動時に基準位置を設定し、累積的な位置ずれを防ぎやすくなります。
さらに、エンコーダを利用すれば実際の回転位置を監視できます。クローズドループ制御に対応したシステムでは、指令位置と実位置を比較することで脱調や位置ずれを検出でき、より信頼性の高い位置制御が可能です。
まとめ
PM型ステッピングモータの位置決め精度を高めるには、ステップ角の小さいモータを選ぶだけでは不十分です。適切なドライバと電流設定、マイクロステップ制御、加減速設定、負荷トルクの余裕など、電気的な条件を総合的に整える必要があります。
また、ギヤやカップリングなどのバックラッシ、取付精度、負荷変動といった機械側の要素も位置決め性能に大きく影響します。さらに高い信頼性が求められる場合は、原点センサーやエンコーダを組み合わせることも有効です。モータ、ドライバ、機械構造を一体のシステムとして最適化することが、安定した高精度位置決めを実現するポイントです。
