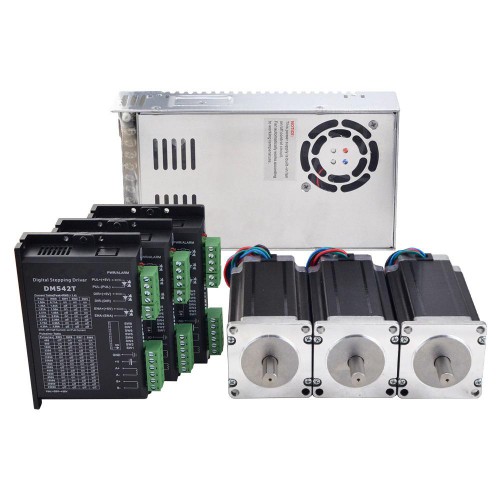

3軸ステッピングCNCキット 3.0Nm(425oz.in) Nema23ステッピングモーターとドライバー
このCNCキットには含まれるもの：
3 x Nema 17、23、24ステッピングモーター用デジタルステッピングドライバー1.0-4.2A 20-50VDC
3 x Nema 23バイポーラ3Nm（425oz.in）4.2A 57x57x114mm 4ワイヤー ステッピングモーターCNC
1 x 400W 36V 11A 115/230Vスイッチング電源
ドライバー仕様
入力電圧 20-50VDC
反共振は最適なトルクを提供し、ミッドレンジの不安定性をゼロにします
電源投入時のモーターの自動識別とパラメーターの自動構成により、さまざまなモーターで最適な応答が得られます
マルチステッピングにより、低解像度のステップ入力でより高いマイクロステップ出力を生成できるため、スムーズなモーターの動きを提供します
400、800、1600、3200、6400、12800、25600、1000、2000、4000、5000、8000、10000、20000、25000を含む15の選択可能なマイクロステップ解像度
電源投入時に「ジャンプ」のないソフトスタート
1.00A、1.46A、1.91A、2.37A、2.84A、3.31A、3.76A、4.20Aを含む8つの選択可能なピーク電流
パルス入力周波数は200KHzに達する、TTL互換、光学的に絶縁された入力
自動アイドル電流低減
2相および4相モーターに適しています
Support PUL/DIR mode
PUL/DIRモードをサポートします
モーター仕様
製造業者部品番号: 23HS45-4204S
モータータイプ: バイポーラステッパー
ステップ角: 1.8 度
保持トルク: 3.0Nm(425oz.in)
定格電流/フェーズ: 4.2A
相抵抗: 0.9ohms
インダクタンス: 3.8mH ± 20%(1KHz)
フレームサイズ: 57 x 57mm
機体の長さ: 113mm
軸径: Φ10mm
軸長: 24mm
D-カットの長さ: 20mm
リードの数: 4
リード長: 400mm
接続
|
A+
|
A-
|
B+
|
B-
|
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
電力仕様
36V DC 11A 出力
AC入力電圧範囲: 93~132V/176~264VAC
115V / 230VAC スイッチで選択する
高効率低コスト
内蔵DCファンによる強制空冷
低出力リップルとヨープ
過電流、過電圧、短絡および過熱保護
215*115*50mm (L*W*H)
リソース
- 完全なデータシート: 23HS45-4204S.pdf
- モータートルク曲線: 23HS45-4204S_Torque_Curve.pdf
- ドライバーマニュアル: DM542T.pdf
- 電源マニュアル: S-400-36.pdf
