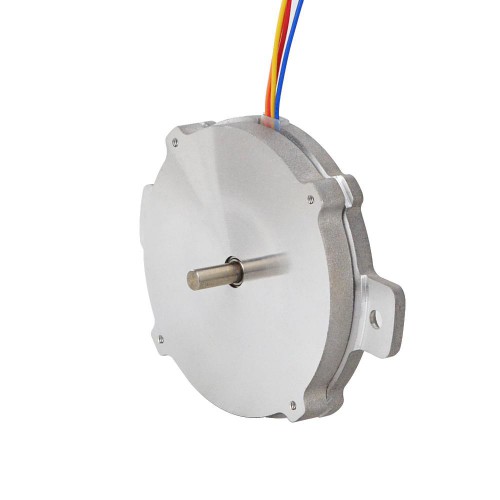

このバイポーラパンケーキNema 24 ステッピングモーターはステップ角が1.8度で、サイズが Φ60x9.6 mmです。4本のワイヤーがあり、各相は1 Aを引き、保持トルクは6 Ncm (8.498 oz.in)です。
電気仕様
- 製造業者部品番号: 24HR04-1004S
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 6 Ncm(8.498 oz.in)
- 定格電流/フェーズ: 1 A
- フェーズ抵抗: 3.6 ohms
- インダクタンス: 1.8 mH ± 20%(1KHz)
物理仕様
- フレームサイズ: Φ60 mm
- ボディの長さ：9.6 mm
- 軸径: Φ4 mm
- 軸長: 10 mm
- リードの数： 4
- リード長：300 mm
- 重量：79.6 g
接続
|
A+
|
A-
|
B+
|
B-
|
|
Red
|
Blue
|
Orange
|
Yellow
|
リソース
- 完全なデータシート: 24HR04-1004S.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
- Connectors: Molex, Harwin, Tyco/AMP, JST etc.
- Lead wires & cables: Special lengths, Protective hose
- Shaft: Round, D-Cut, Cross drilled, Key-Way, Thread or Hollow
- Winding: Resistance, Inductance, Rated Current, etc.
