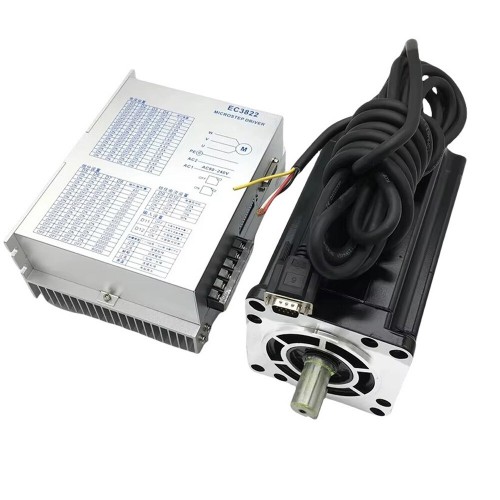

Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度

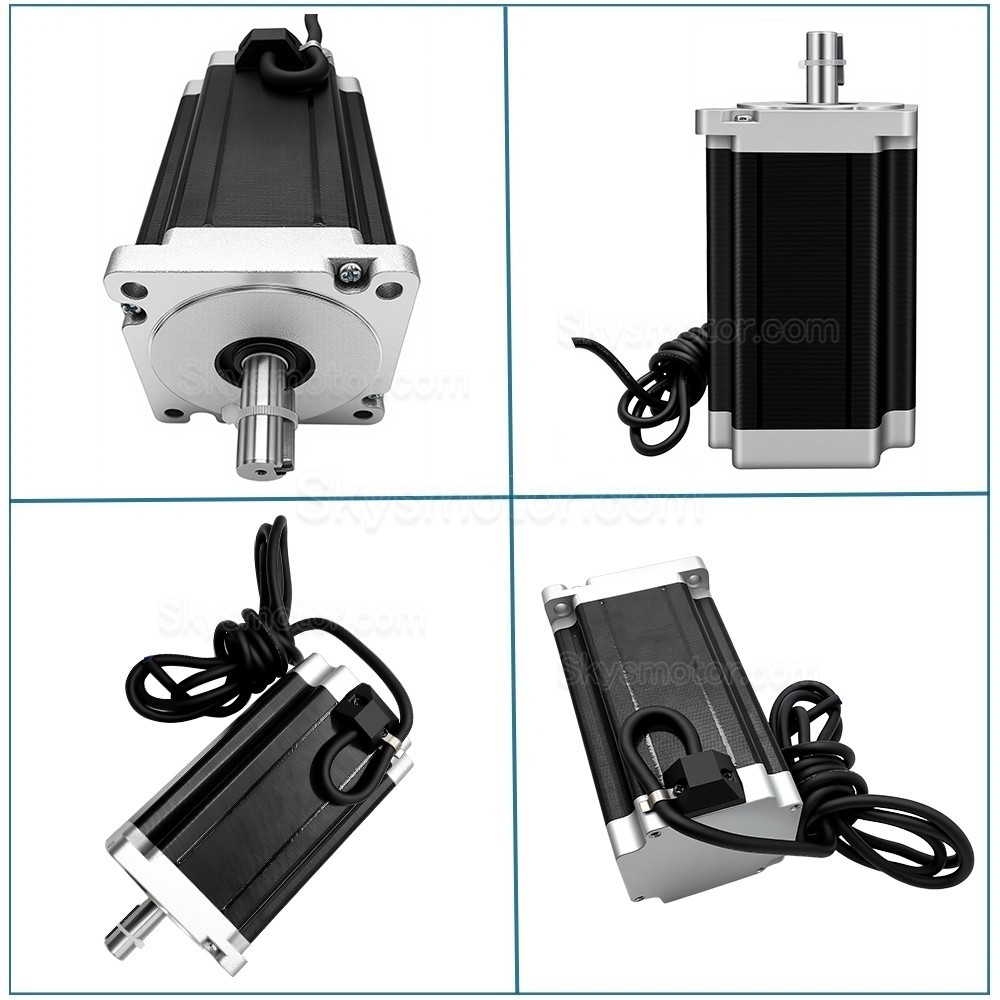

これは位相記憶機能（電源復旧後に元の位置に戻る機能）を備えた3相ステッピングモーターです。鋳鉄製ボディを採用し、キー溝付きの19mmシャフトを備えています。
仕様:
相数：3相
ステップ角度: 1.2°
保持トルク: 12/16/20N.m

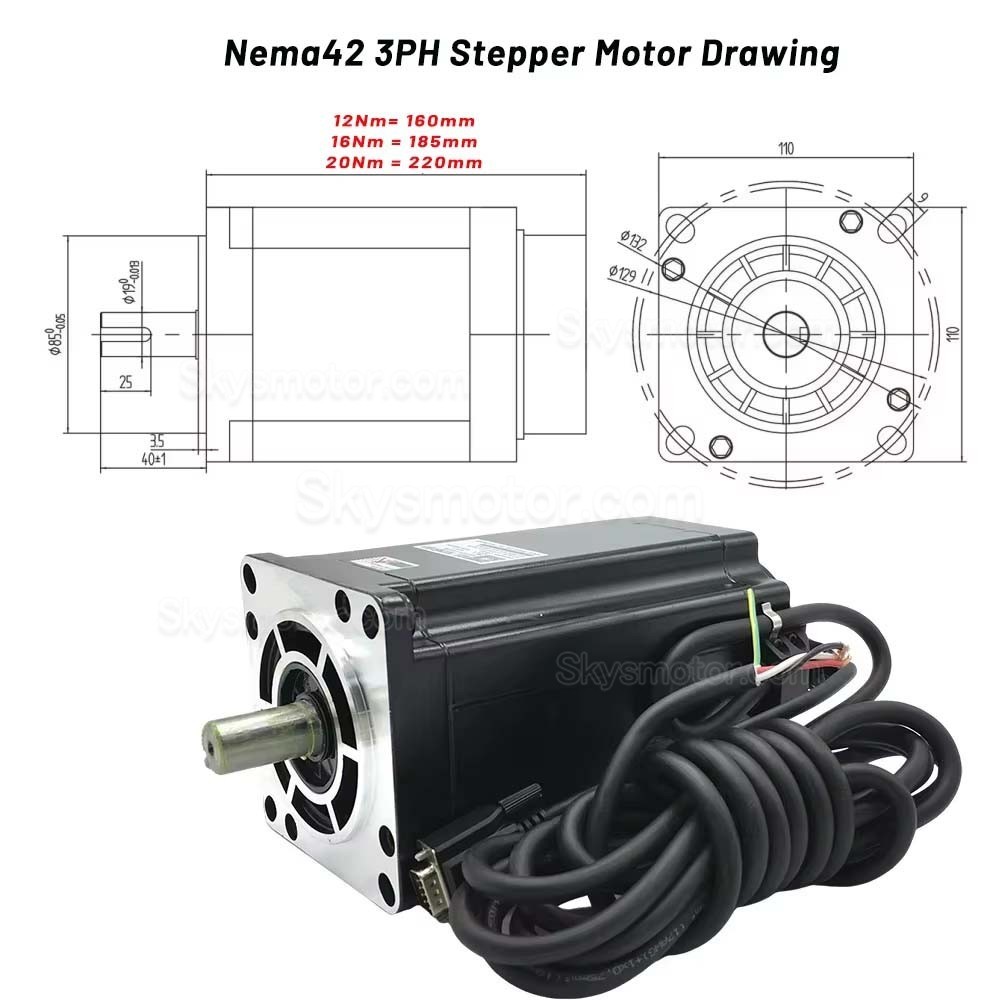

体長: 160/185/220mm
定格電流：6A
リード線数：3
シャフト径:19mm （キー溝付き）
位相抵抗: 1.5Ω
相インダクタンス: 20mH
ローター慣性: 19600 g·cm²;

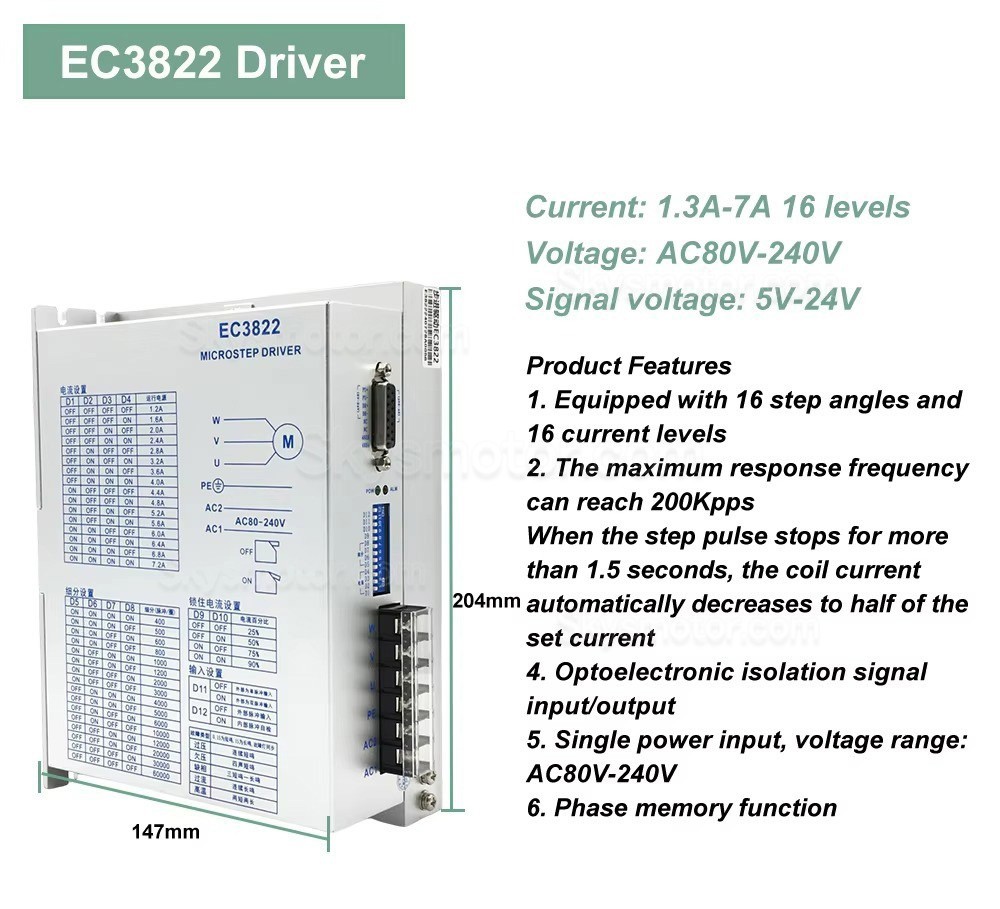

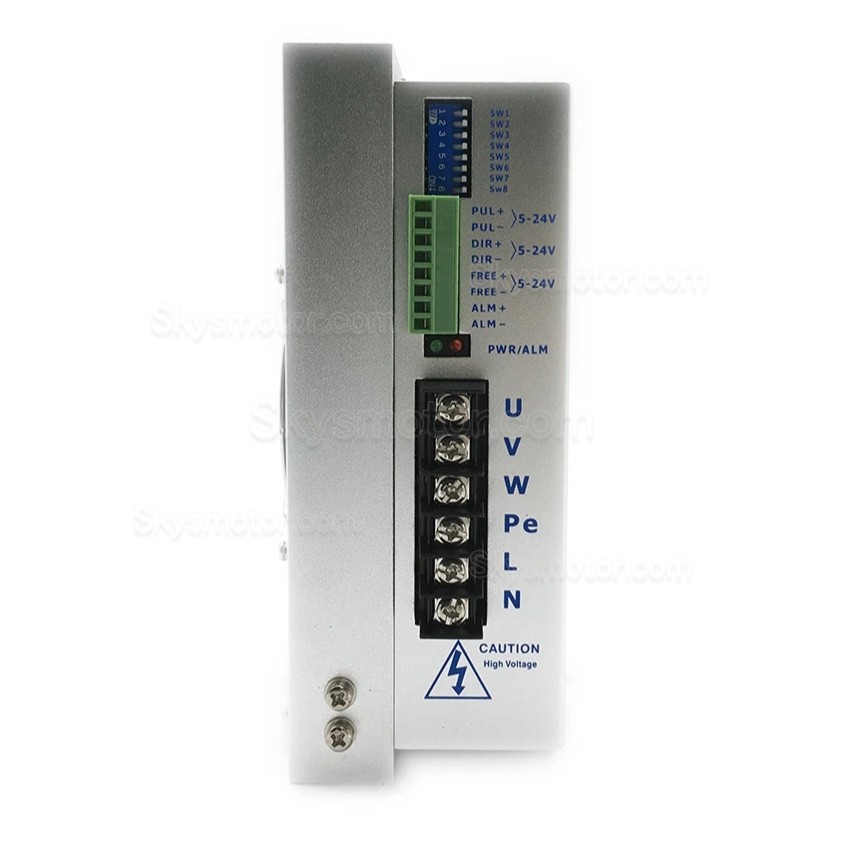

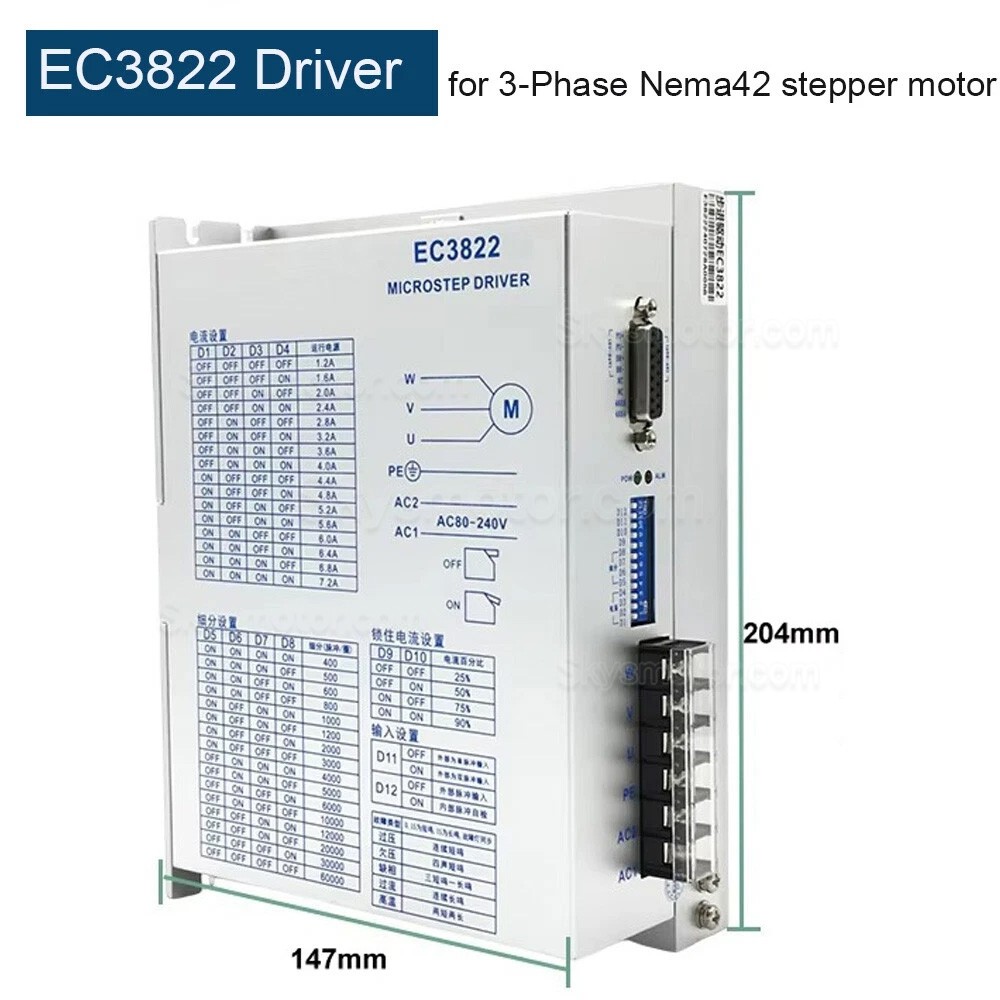

EC3822ステッピングモータードライバー：
DSP制御に基づく3相ステッピングモータードライバ。
入力電圧範囲：AC 80～240V、単一電源入力。
16つのマイクロステップ角度設定と16つの電流設定を提供します。
最大入力パルス応答周波数：200 kpps
ステップパルスが1.5秒以上停止した場合、コイル電流を設定値の50%に低減します。
制御信号の入出力は光学的に絶縁されています。
相電流が6A未満の3相86mm/110mmオープンループステッピングモーターとの組み合わせに適しています。
外部スイッチング電源なしで、AC110～220Vの主電源に直接接続できます。
金属製のハウジング構造。
.png "Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度")
.jpg "Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度")
.jpg "Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度")
.jpg "Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度")
.jpg "Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度")
.jpg "Nema 42 3相ステッピングモーター＆ドライバーキット 110BYG16060A3J19+EC3822 12/16/20Nm 1.2度")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。

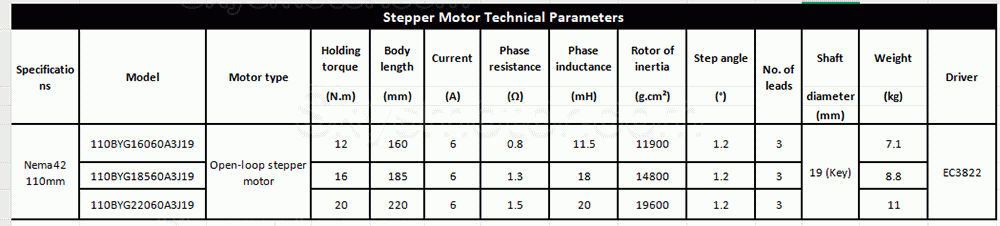

| モータ仕様 | |
|---|---|
| モータのフランジサイズ | Nema 42 |
| インダクタンス(mH) | 20 / 18 / 11.5 |
| 保持トルク(oz.in) | 2832.24 / 2265.79 / 1699.34 |
| 保持トルク(Ncm) | 2000 / 1600 / 1200 |
| ボディー長さ(mm) | 220 / 185 / 160 |
| リード数 | 3 |
| 電気抵抗(ohm) | 0.8 / 1.3 / 1.5 |
| 定格電流(A) | 6 |
| シャフト直径(mm) | 19 |
| 軸長(mm) | 25 |
| シャフトタイプ | キー溝 |
| シングルシャフト/デュアルシャフト | シングルシャフト |
| ステップ角(°) | 1.2 |
| ステッパドライバ仕様 | |
| 駆動電圧(V) | 5 - 24 |
| 最大パルス入力(kHZ) | 200 |
| マイクロステップ(ステップ/回転) | 400-50000 |
| 出力電流(A) | 1.3 - 7 |
| 入力電圧(V) | 80-120VAC |
| CNCキット仕様 | |
| 軸数 | 1 |
| オープンループ/クローズドループ | オープンループ |
-
