5HP 3.7KW VFDスピンドルドライブ可変周波数ドライブH100-3.7S2 / H100-3.7T4 220V / 380V

5HP 3.7KW VFDスピンドルドライブ可変周波数ドライブH100-3.7S2 / H100-3.7T4 220V / 380V

VFD仕様:

ブランド: Handi

モデル: H100-3.7S2/H100-3.7T4

定格電力: 3.7 KW

定格入力：単相220V/三相380V

定格出力電流：17A/8.5A

出力周波数範囲：0～650Hz

タイプ：DC/ACインバーター

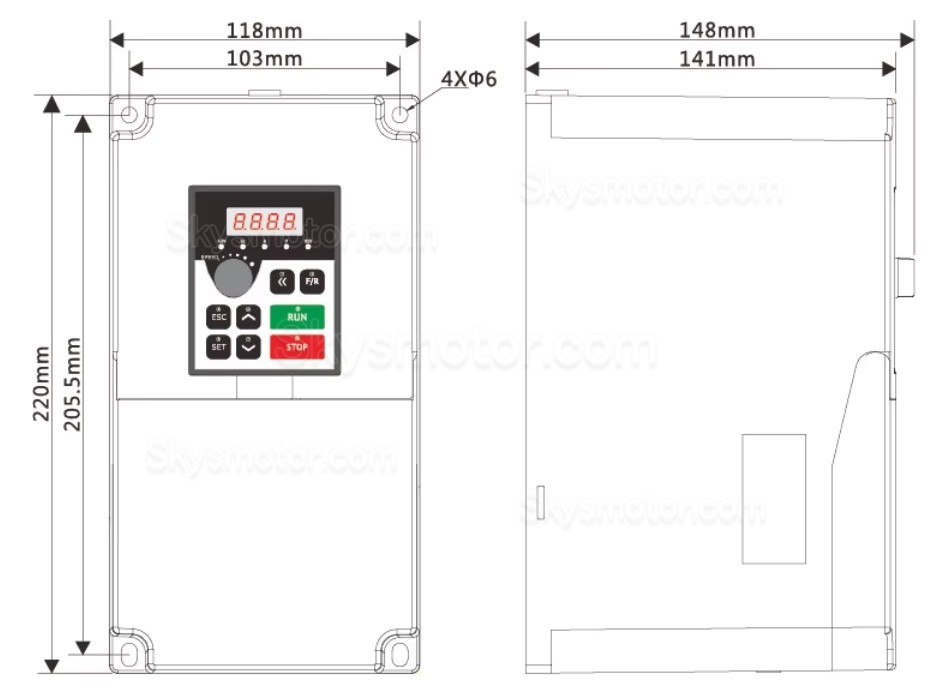

寸法（L×W×H）：118×220×141.5mm

重量: 3kg;

プロジェクト名：H100シリーズ

制御方式：V/F

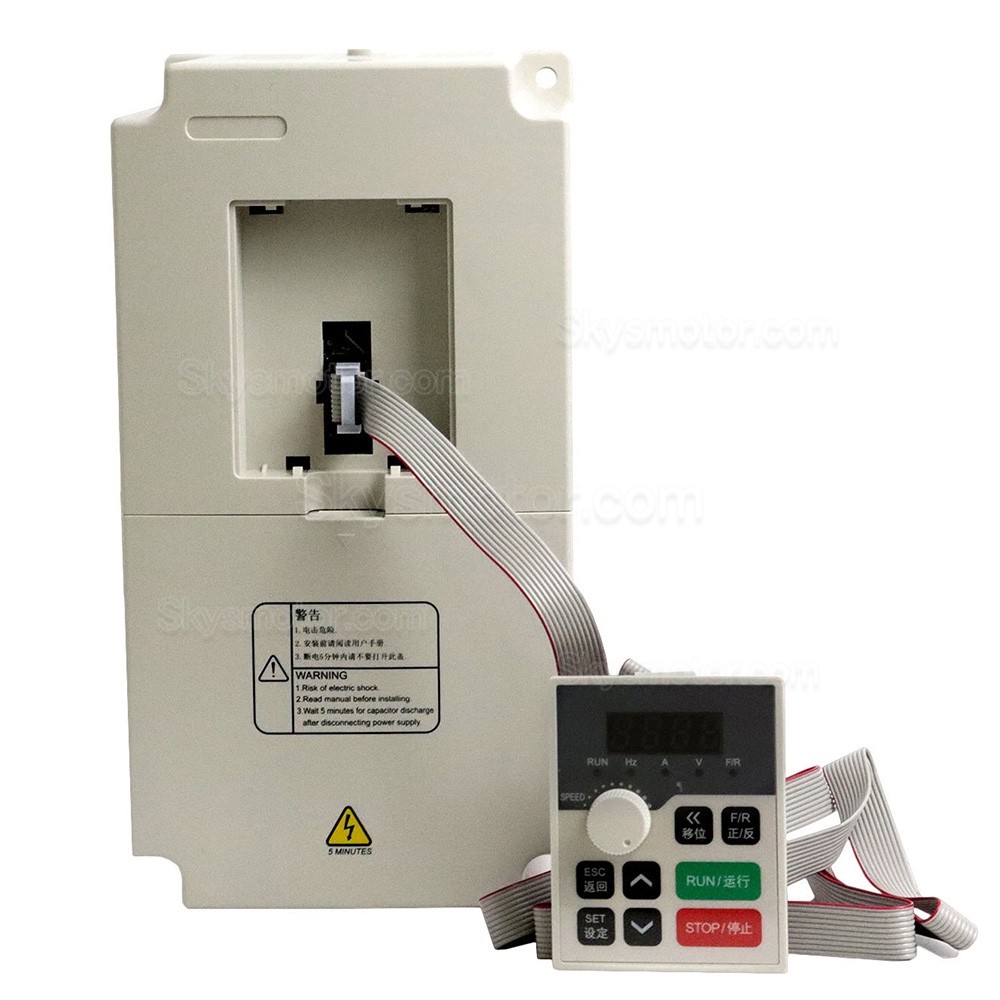

4桁のディスプレイとステータスインジケーターライト: 周波数、電流、回転速度、電圧、カウンター、温度、正転/逆転状態、障害を表示します。

通信制御: RS-485

動作温度: -10~40℃

湿度: 相対湿度0～95%（結露なし）

振動: 0.5G以下

周波数レート制御

範囲: 0.1～1000.0Hz

精度：デジタル：0.1%（-10～40℃）；アナログ：0.1%（25±10℃）

解像度の設定: デジタル: 0.1 Hz; アナログ: 最大動作周波数の1%

出力解像度: 0.1Hz

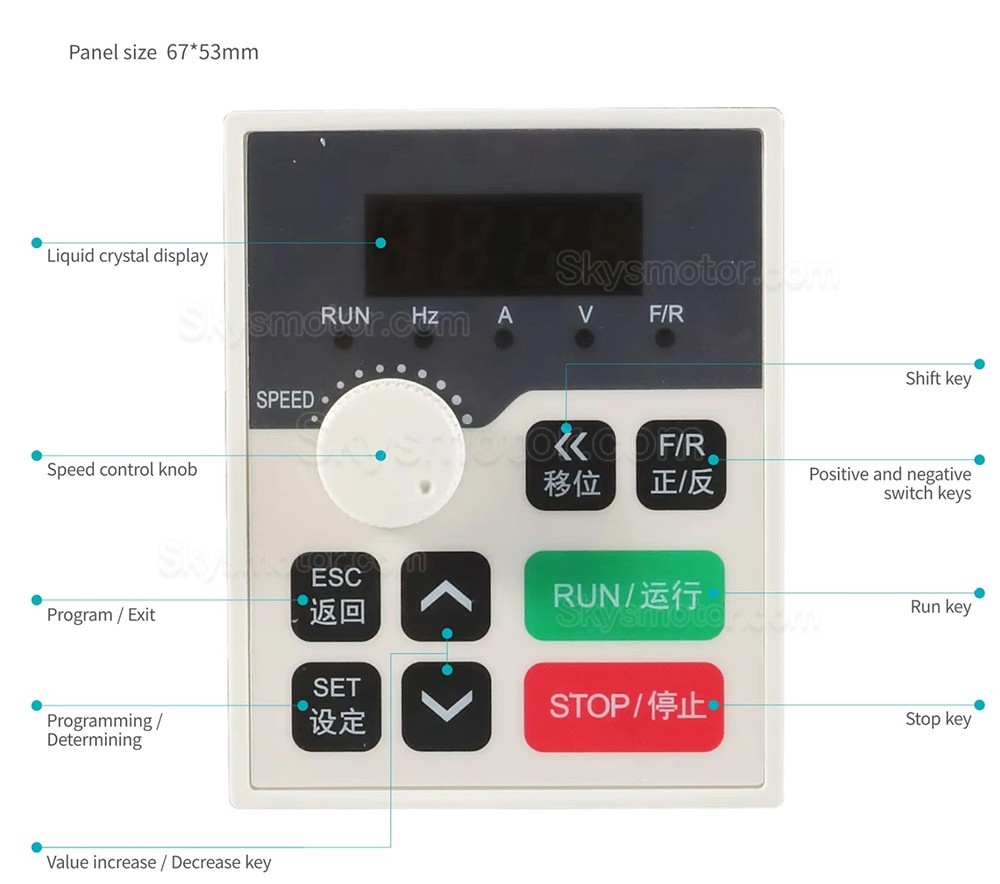

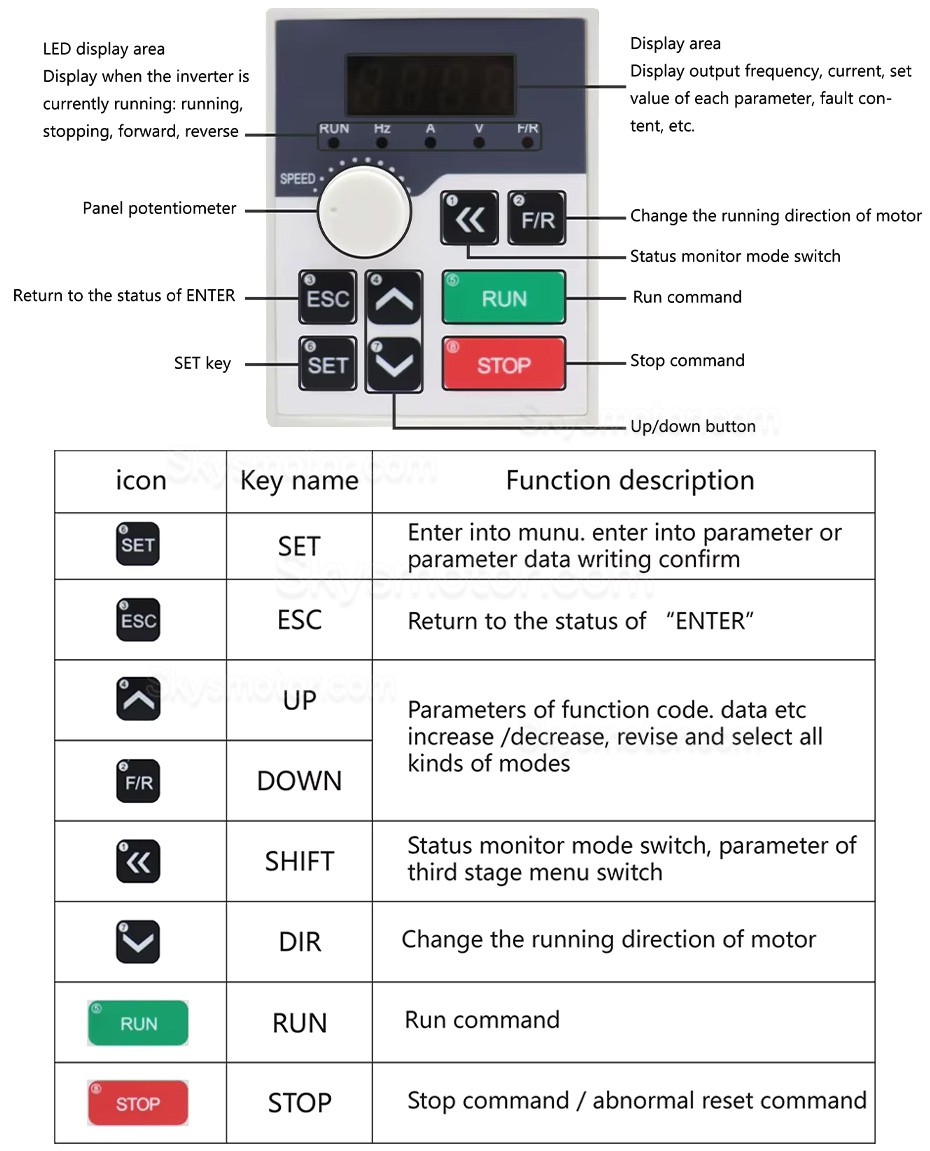

オペレータ設定方法：←▲▼で直接設定可能

シミュレーション設定方法：外部電圧：0〜5V、0〜10V、4〜20mA、0〜20mA

その他の機能: 3 つのジャンプ周波数 (下限周波数、開始周波数、停止周波数) はそれぞれ個別に設定できます。

1つの一般的な制御

加減速制御：加速時間と減速時間を4段階（0.1～6500秒）任意に選択できます。

モーター制御モード: V/F

トルク制御: トルクブーストは最大 10.0% まで設定でき、始動トルクは 1.0 Hz で 150% に達します。

多機能入力端子：

16 速制御、プログラム実行、4 セグメントの加減速切り替えを実装するための 6 つのプログラム可能な入力。

UP、DOWN機能、カウンター、外部緊急停止などの機能があります。

多機能出力端子: チャネル 1 はプログラム可能な出力であり、動作状態、ゼロ速度、カウンター、外部障害、プログラム実行などの表示とアラームを提供します。

その他の機能:

自動電圧調整（AVR）、減速停止または自由停止、DCブレーキ、自動リセットおよび再起動、周波数追跡。

PLC プログラム制御、トラバース動作制御、ドロー比制御、自動省エネ操作、調整可能なキャリア周波数 (最大 20 kHz) など。

保護機能

過負荷保護：電子リレー保護モータードライバー（定トルク150％/1分、ファンタイプ120％/1分）。

ヒューズ保護：モーターが停止します。

過電圧：220Vクラス：DC電圧> 390V; 380Vクラス：DC電圧< 800V

低電圧：220Vクラス：DC電圧<200V; 380Vクラス：DC電圧<400V

即時停止と再起動: 瞬間的な停止後、周波数トラッキングを使用して再起動できます。

失速防止：加速時および減速時の失速を防止します。

出力端の短絡：電子回路保護

その他の機能: ヒートシンクの過熱保護、逆回転制限、電源投入直後の直接起動、障害リセット、パラメータロックなど。
