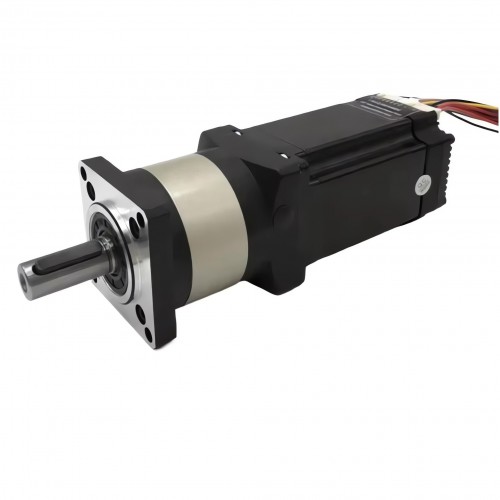

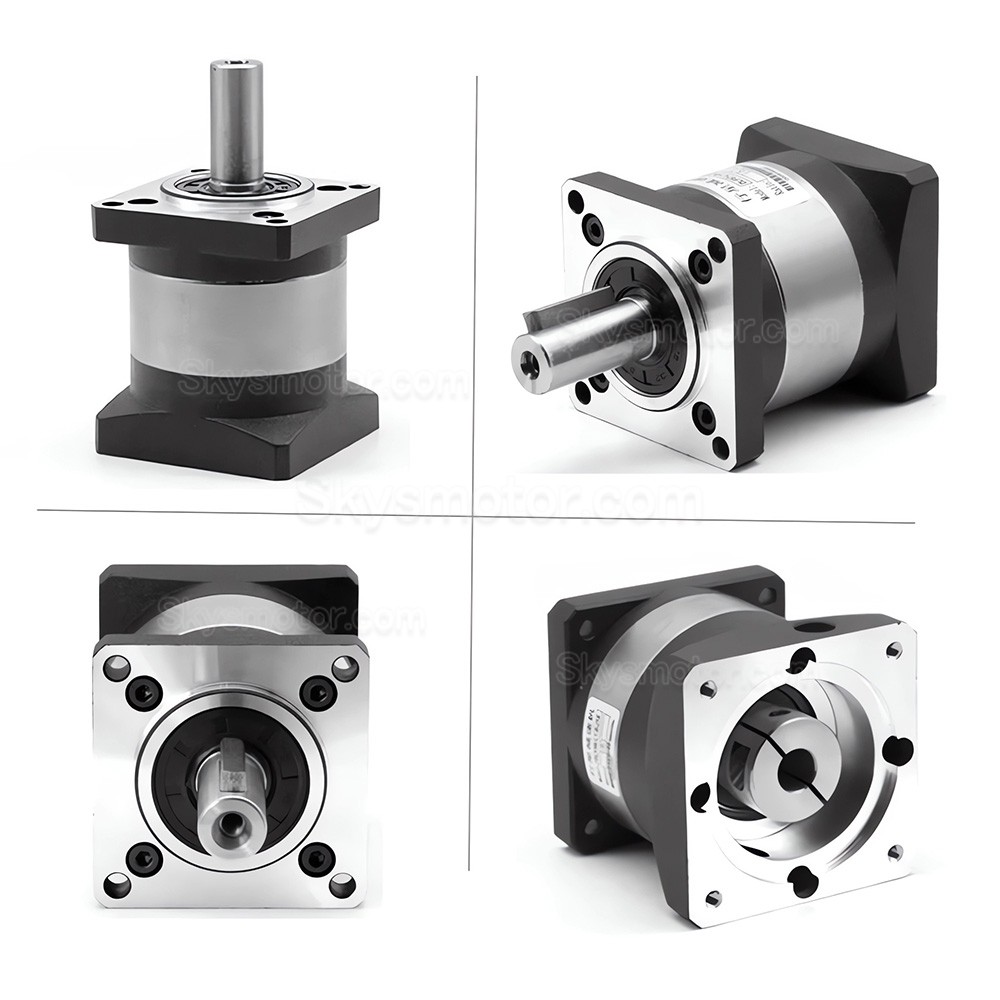

Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き
- マニュアルとドキュメント:
Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き

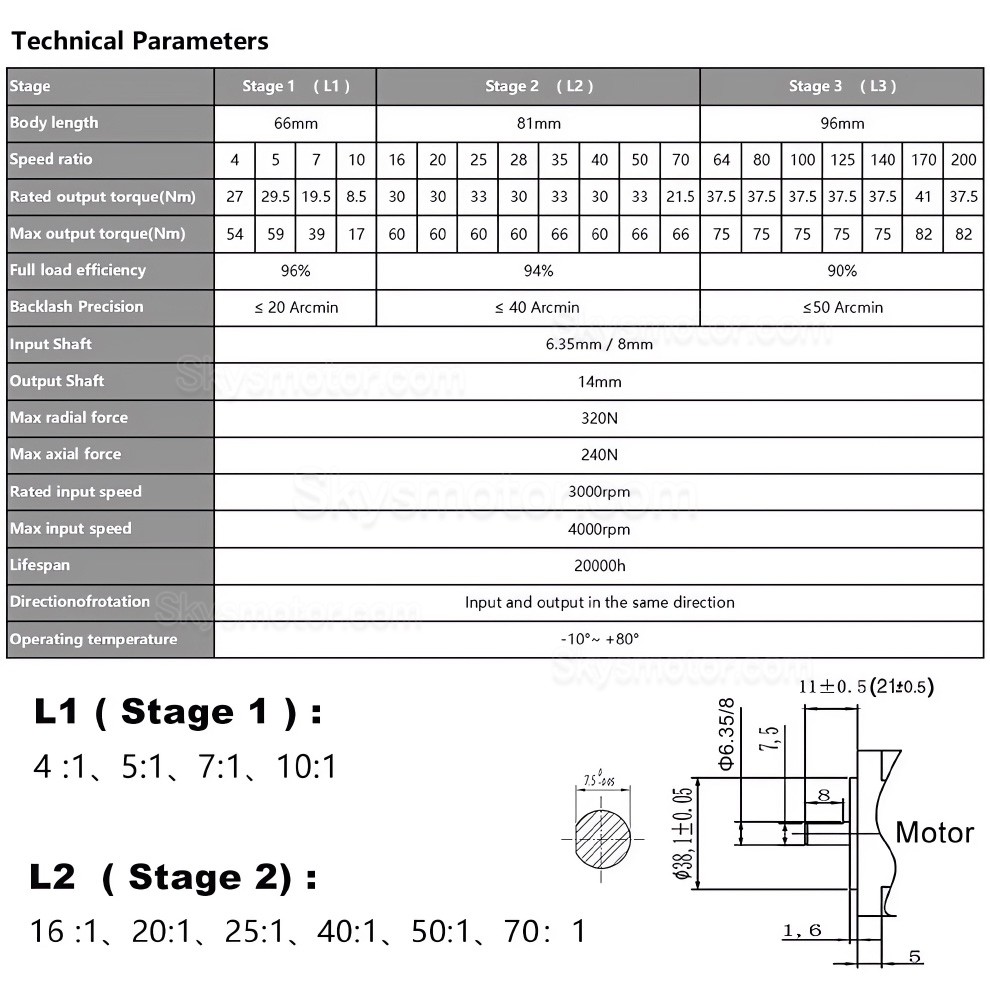

仕様
速度比:
単段式（L1）：4:1 / 5:1 / 7:1 / 10:1
二段式（L2）：16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1

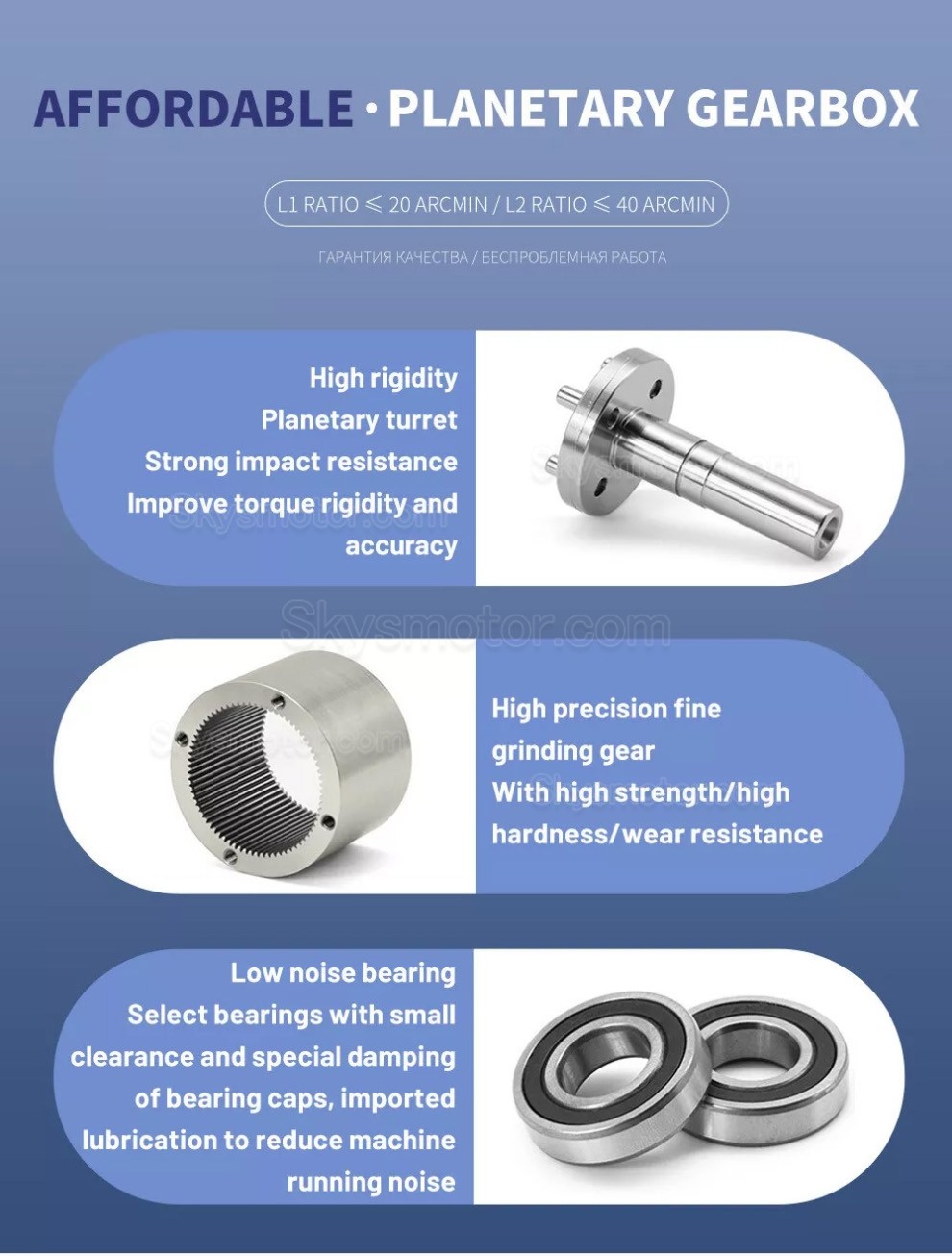

バックラッシュ
L1: ≤ 20 arcmin
L2: ≤ 40 arcmin
定格出力トルク
27 N·m (4:1)
29 N·m (5:1)
19 N·m (7:1)
8 N·m (10:1)
30 N·m (16:1 / 20:1 / 40:1)
33 N·m (25:1 / 35:1 / 50:1)
効率とサイズ
全負荷効率：L1 ≥ 95%、L2 ≥ 90%
体長: L1 = 66 mm, L2 = 81 mm
積載量と速度
最大ラジアル荷重：320 N
最大アキシャル荷重：240 N
最大入力回転速度：4000 rpm
定格入力速度: 3000 rpm;

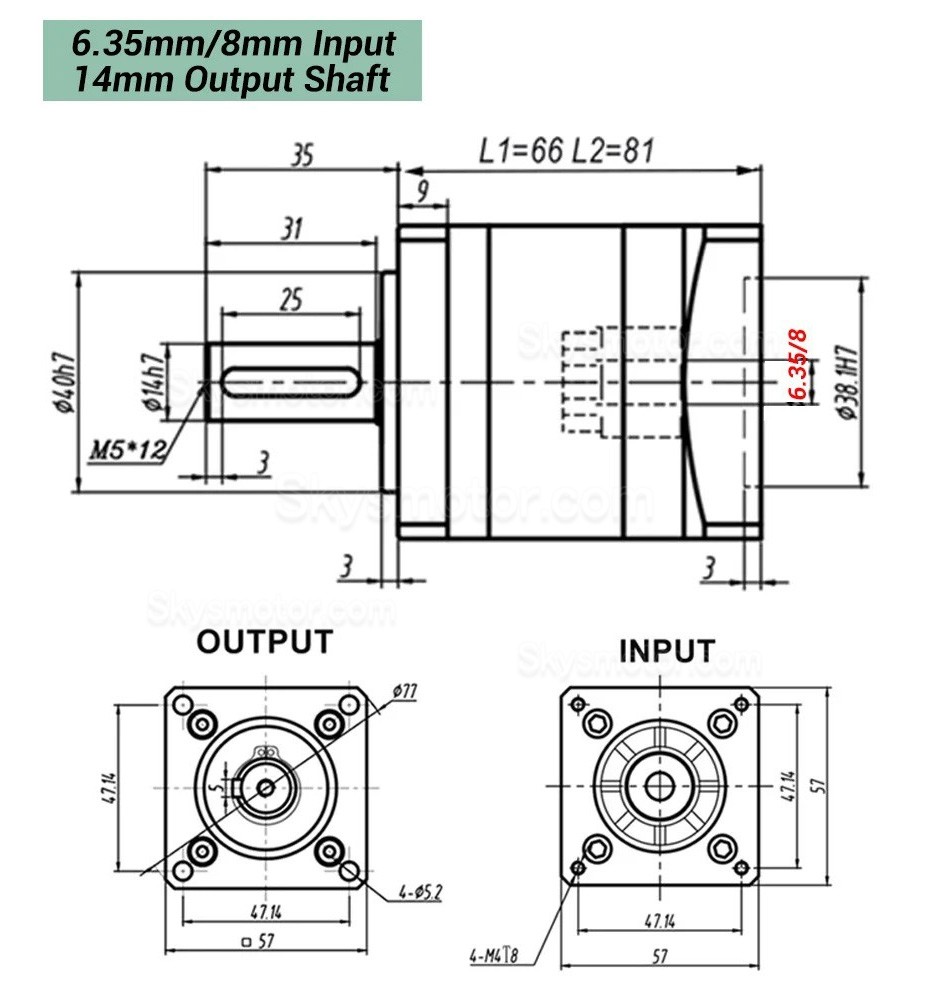

インタフェース：
出力軸径：14mm

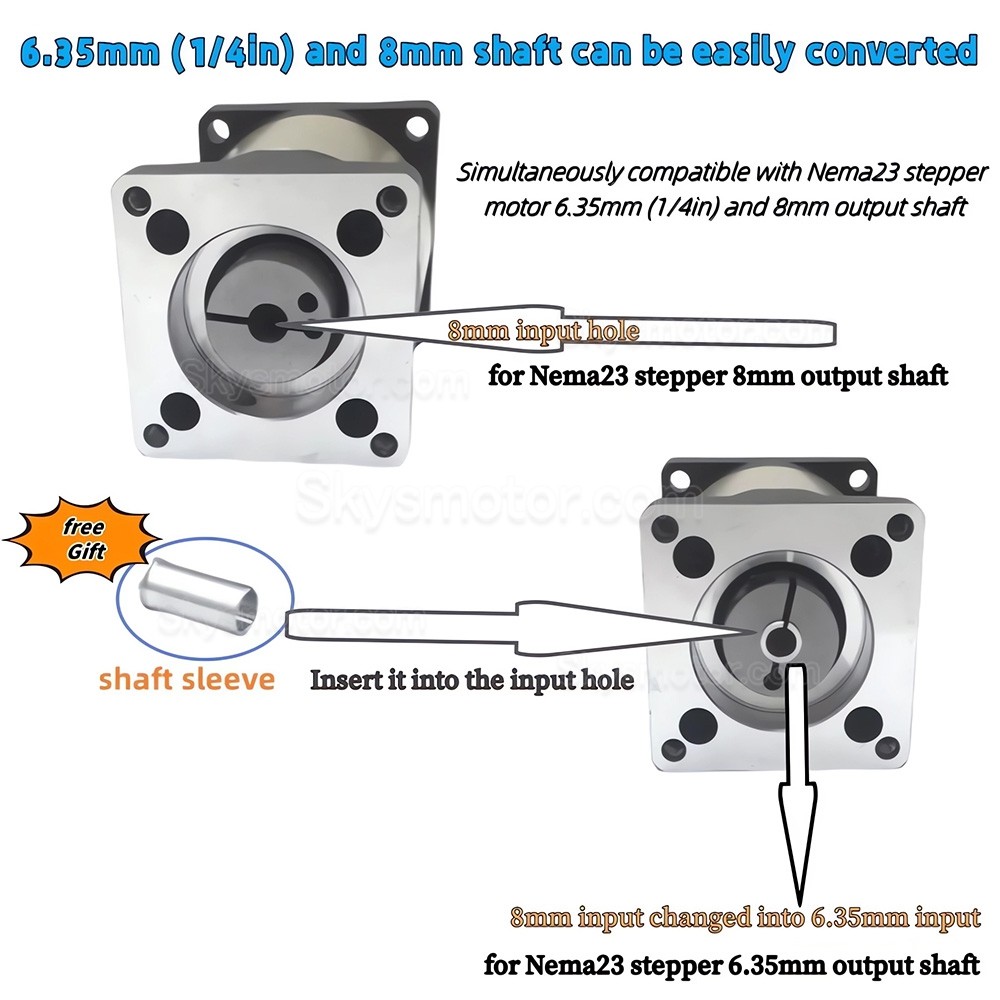

シャフトアダプタスリーブ：8mm~6.35mm（6.35mmの入力穴を必要とする機器用）

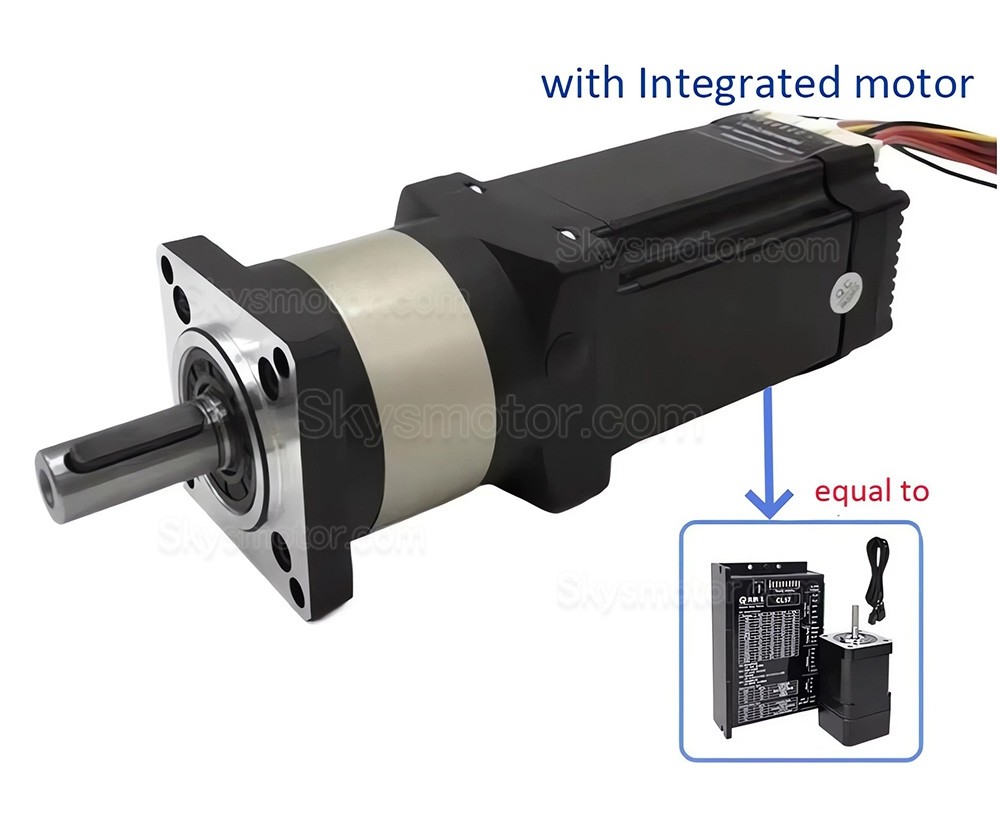

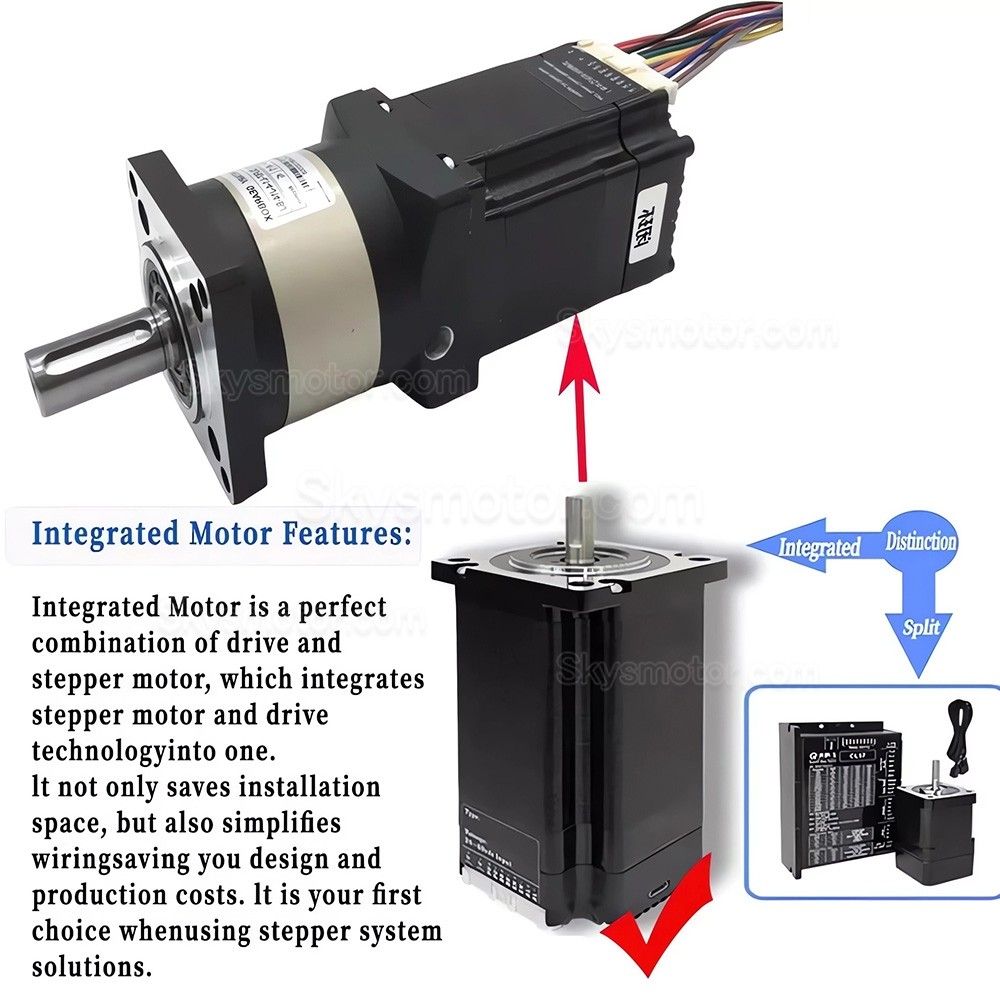

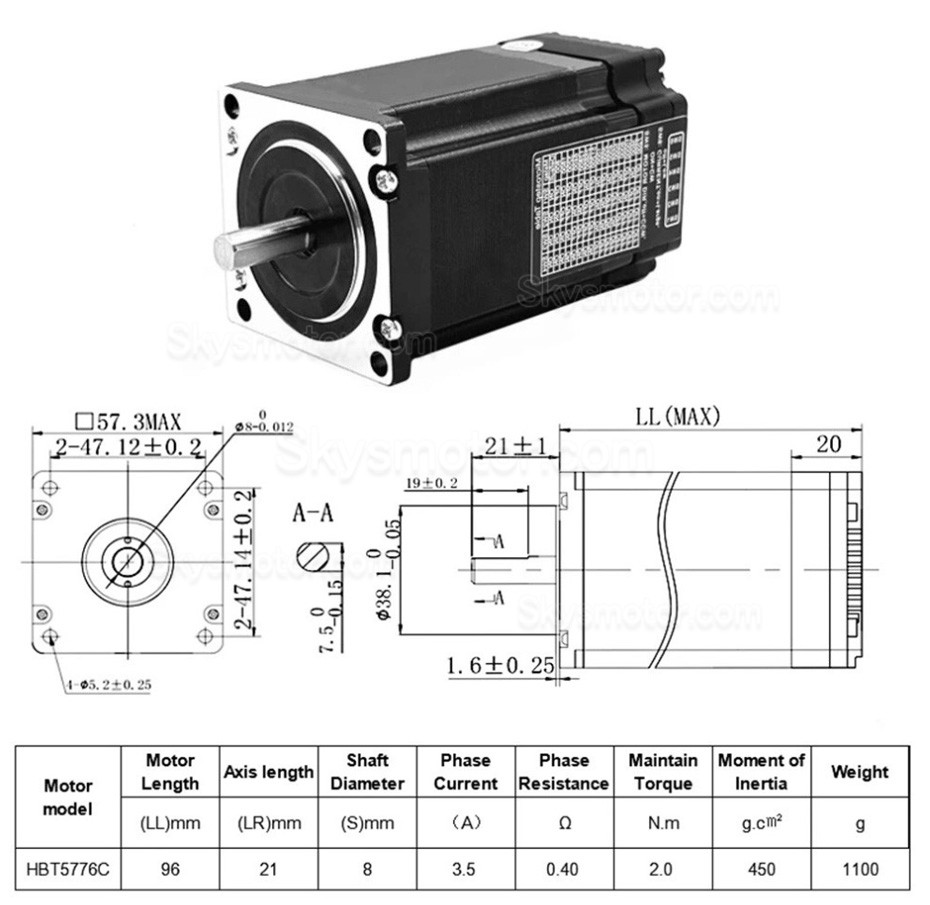

HBT5776C一体型モーターの仕様：
モーターモデル：HBT5776C
定格トルク: 2 N·m
モーター軸径：8mm
入力電圧範囲：20～48VDC
出力電流範囲：3.0～4.2A
入力信号電圧：5VDC
制御信号入力電流：7～16mA
最大ステッピングパルス周波数：200kHz
過電圧保護：55VDC
絶縁抵抗：100 MΩ
エンコーダタイプ：磁気エンコーダ
エンコーダ解像度：1000ライン
パッケージリスト
1 × 遊星ギアボックス
1 × キー
1 × ステッピングモーター
4 × 取り付けネジ
1 × シャフトアダプタースリーブ（8mm~6.35mm）
.jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
(2).jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
(2).jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
(2).jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
(1).jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
(2).jpg "Nema 23 遊星ギアステッピングモーター DLF+HBT5776C、4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| ギアボックス仕様 | |
|---|---|
| ギヤボックスタイプ | 遊星ギアボックス |
| ギアボックスの長さ(mm) | 81 / 66 |
| ギア比 | 100:1 / 50:1 / 40:1 / 35:1 / 25:1 / 20:1 / 10:1 / 7:1 / 5:1 / 4:1 |
| ギアバックラッシュ(Max. °) | 2/3 / 1/3 |
| 効率 | 95% / 90% |
| シャフト最大軸荷重(N) | 240 |
| シャフト最大ラジアル荷重(N) | 320 |
| シャフトタイプ | キー溝 |
| 出力軸径(mm) | 14 |
| 入力軸径(mm) | 6.3 / 8 |
| モータ仕様 | |
| 保持トルク(Ncm) | 200 |
| 保持トルク(oz.in) | 283.22 |
| モータの長さ(mm) | 96 |
| 電気抵抗(ohm) | 0.4 |
| シャフト直径(mm) | 8 |
| 軸長(mm) | 21 |
| シャフトタイプ | D-カット |
| シングルシャフト/デュアルシャフト | シングルシャフト |
| ステップ角(°) | 1.8 |
| 物理仕様 | |
| 重量(g) | 3000 |
-
