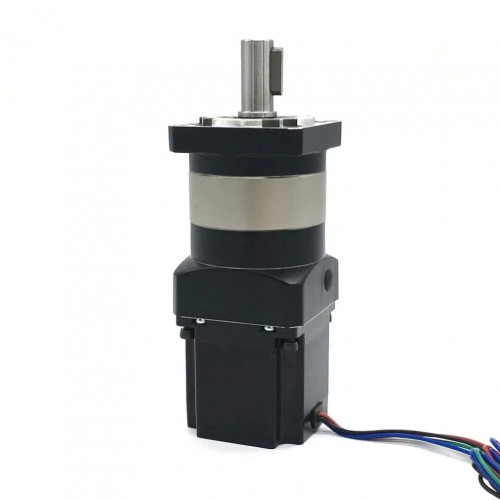

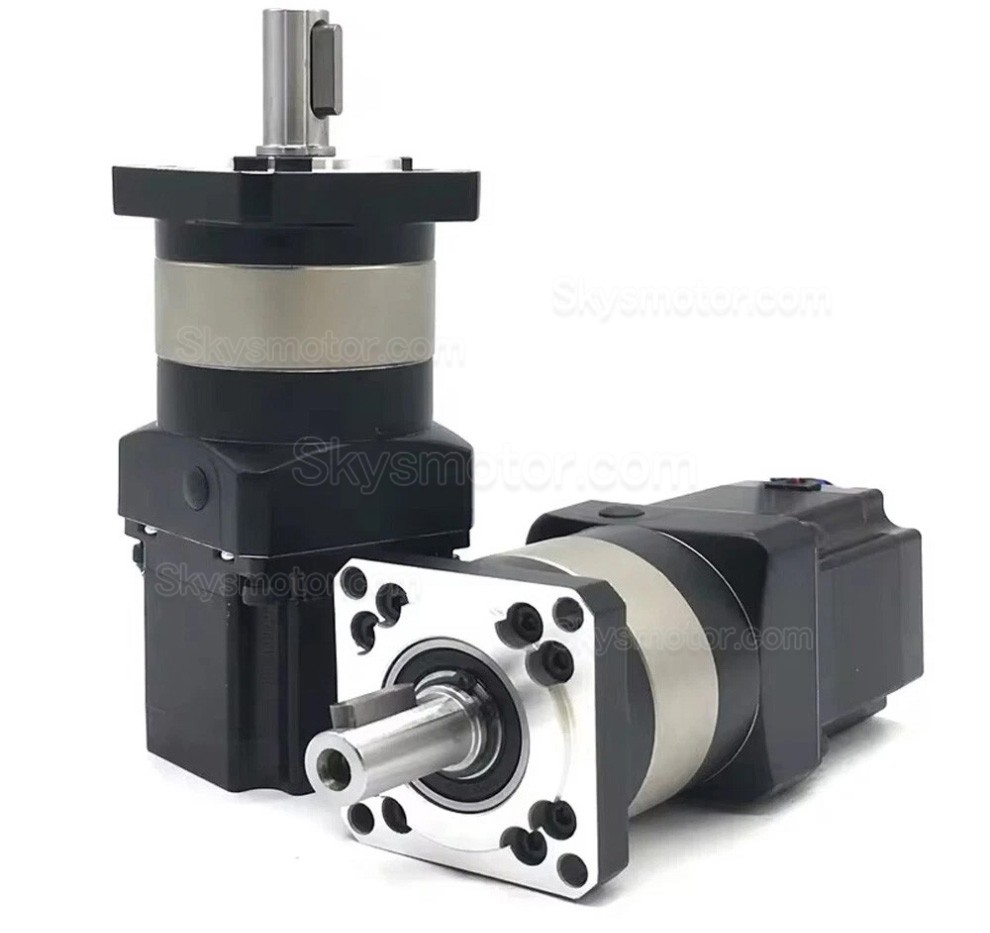

Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）
- マニュアルとドキュメント:
販売価格(税込)：15767 円/件
Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）

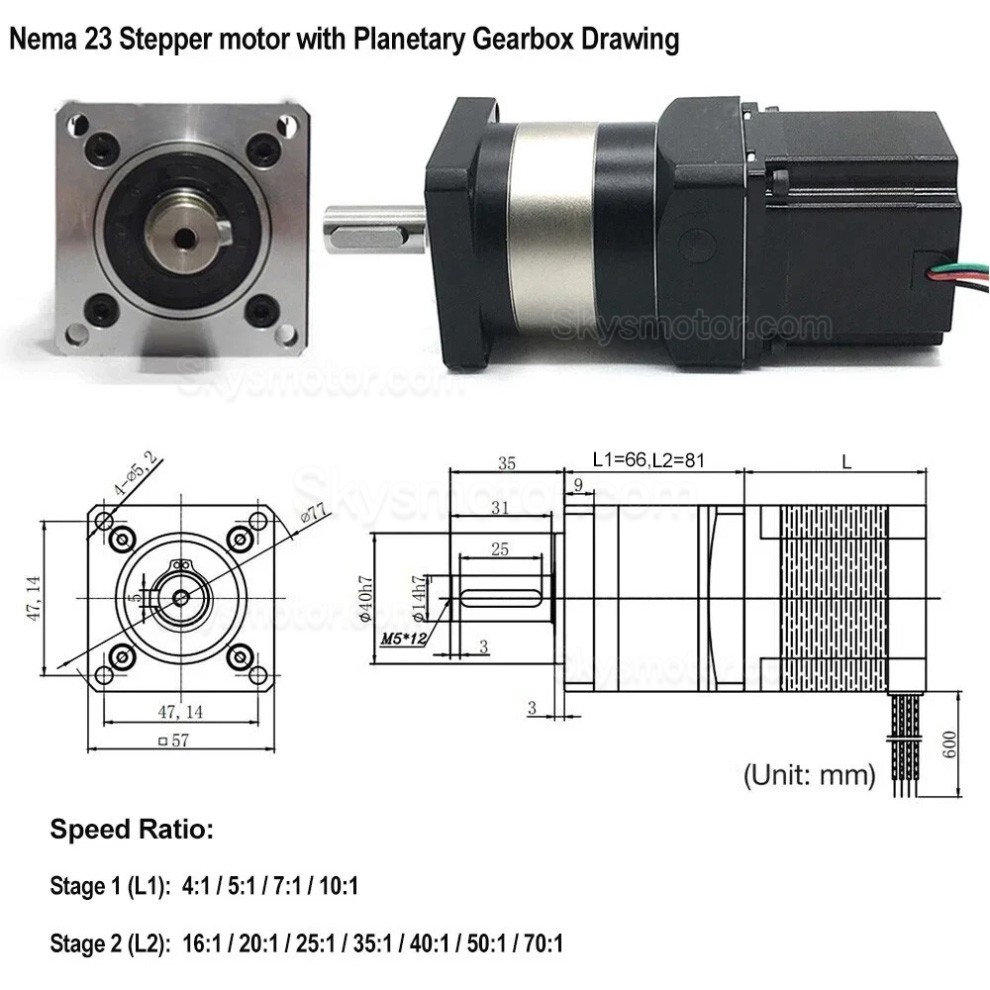

仕様:
速度比：
1-段階 (L1): 4:1 / 5:1 / 7:1 / 10:1
2-段階 (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1;
バックラッシュ:
L1: ≤20 arcmin
L2: ≤40 arcmin
定格出力トルク
27 Nm (4:1)
29 Nm (5:1)
19 Nm (7:1)
8 Nm (10:1)
30 Nm (16:1 / 20:1 / 40:1)
33 Nm (25:1 / 35:1 / 50:1)
効率とサイズ：
全負荷効率：L1 ≥95%、L2 ≥90%
体長: L1 = 66 mm, L2 = 81 mm
積載量と速度
最大半径方向荷重：320 N
最大軸方向荷重：240 N
最大入力速度: 4000 rpm
定格入力速度: 3000 rpm

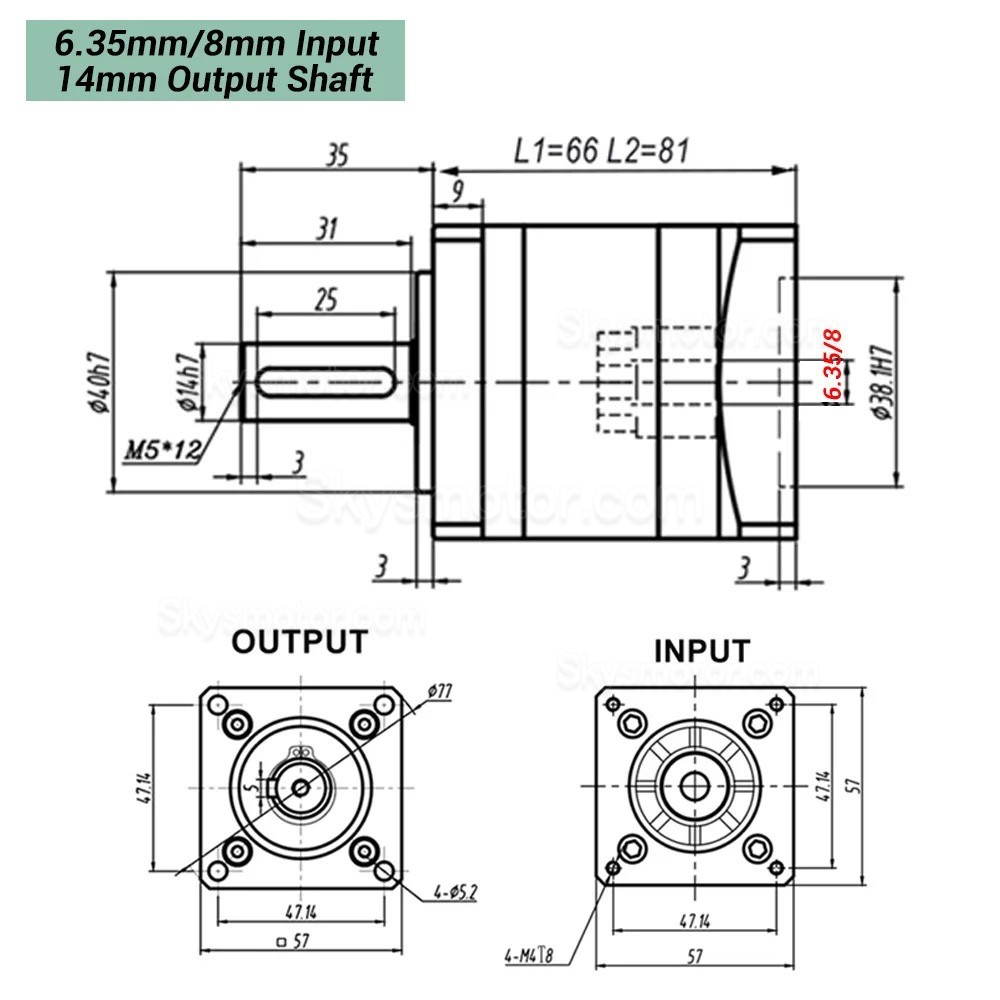

インタフェース：
出力軸：14mm

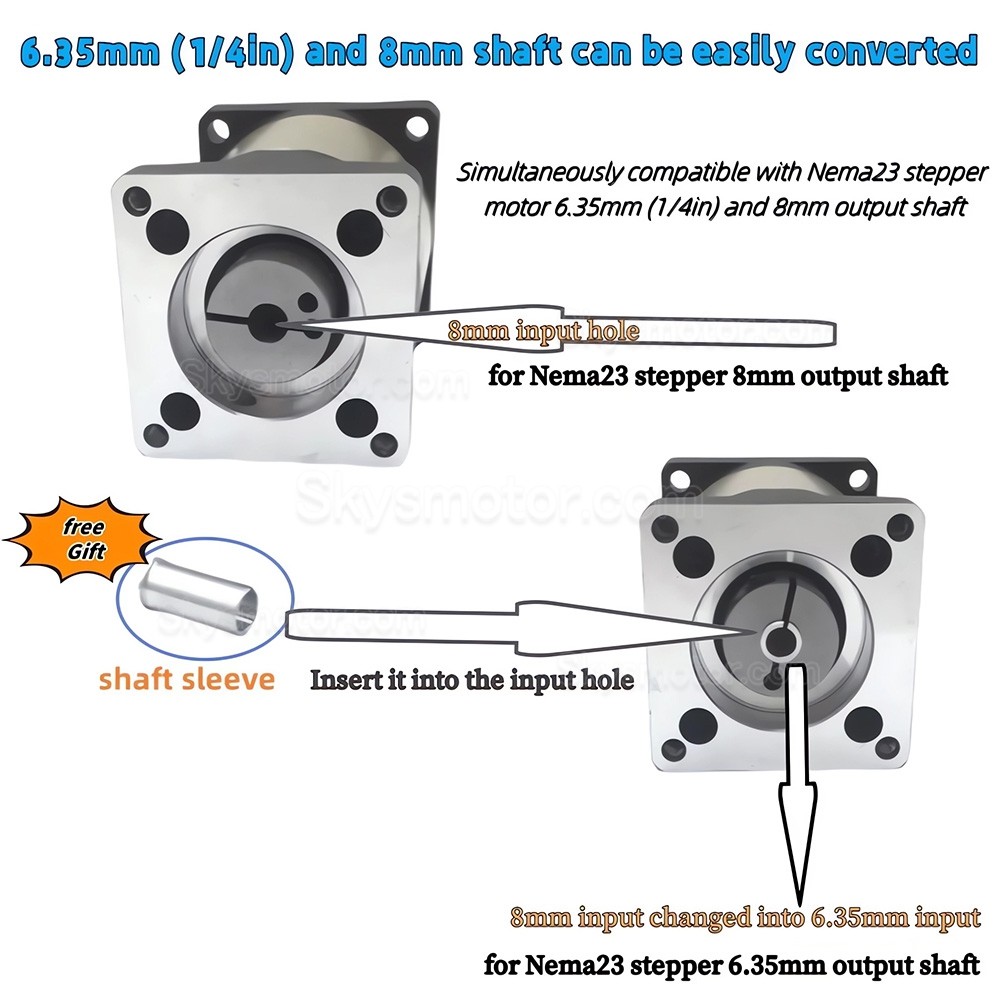

軸スリーブ：8mm～6.35mm（6.35mmの入力穴を必要とするデバイス用）
パッケージ内容：

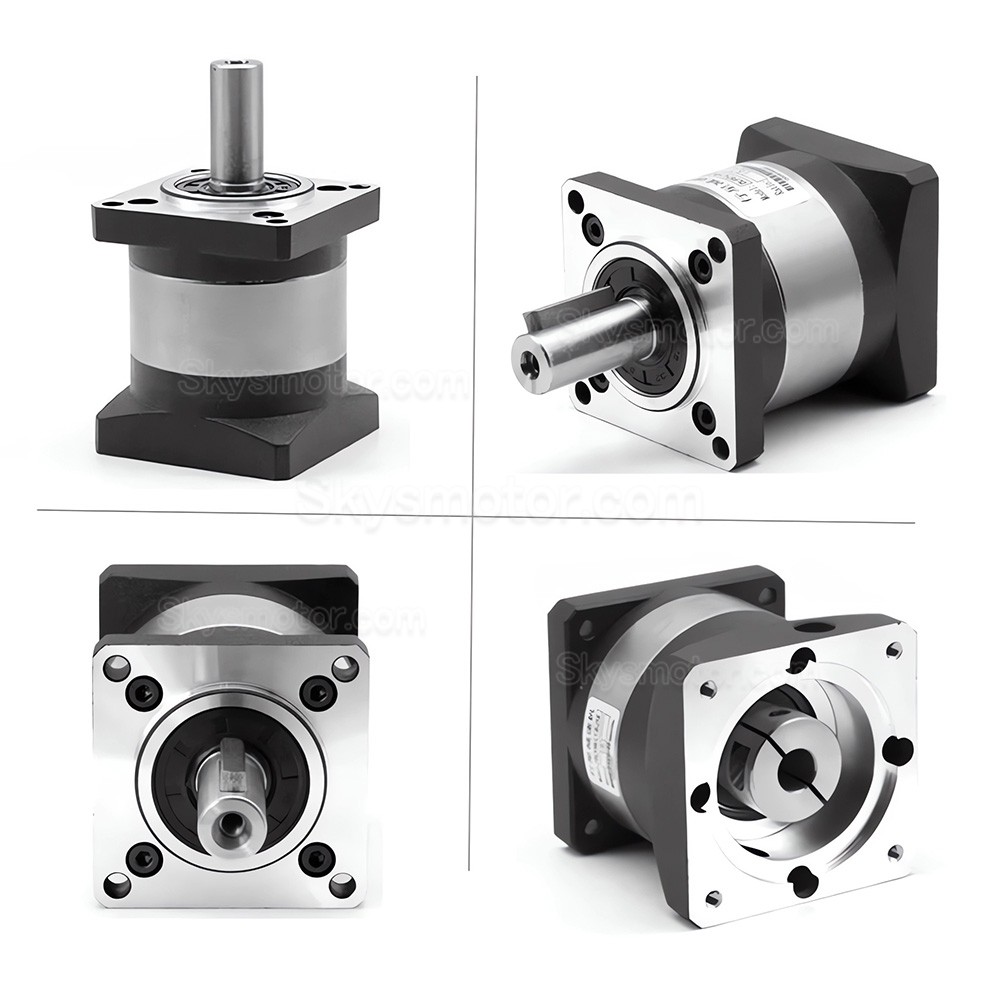

1 × 遊星ギアボックス
1 × キー
4 × 取り付けネジ
1 × 軸スリーブ（8mm~6.35mm）

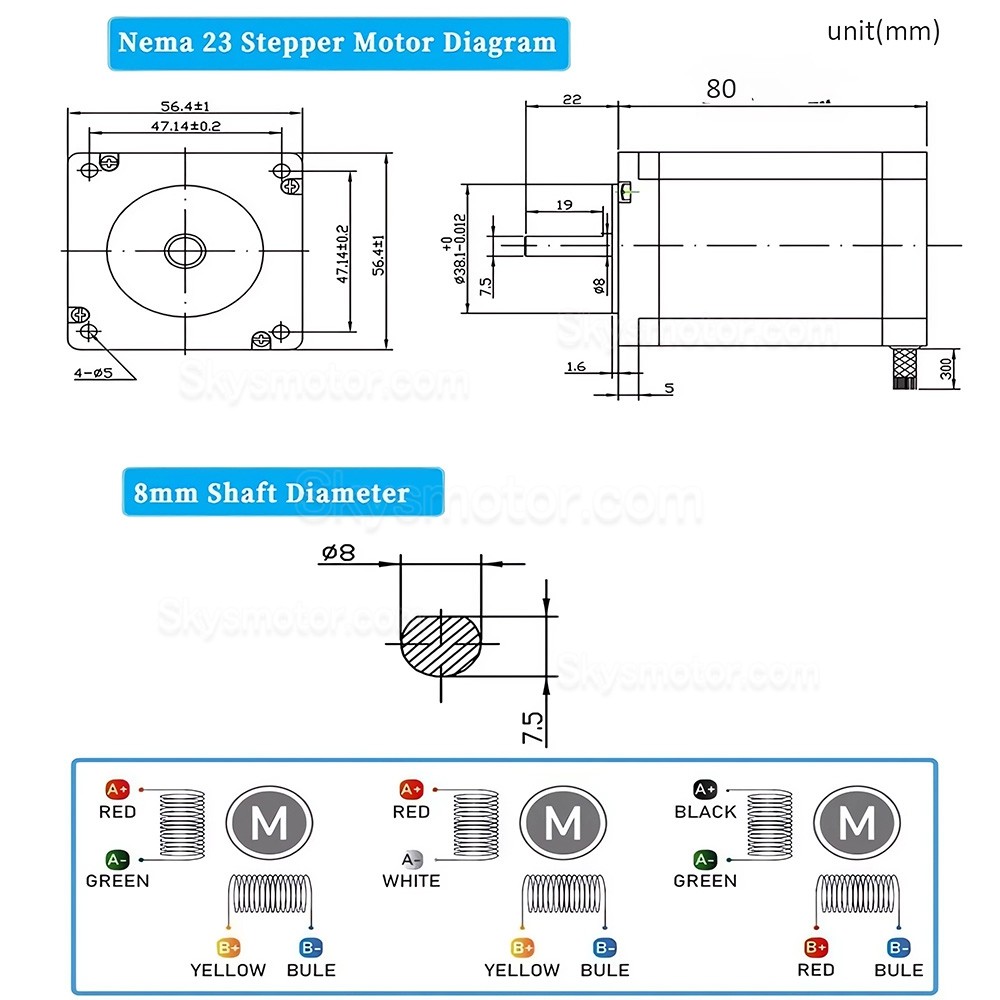

NEMA 23ステッピングモーターの仕様：
モデル:57HS5630A4D
サイズ：57mm（NEMA 23）
体長: 56 mm (1.2 Nm)
電流: 3 A
シャフト径: 8 mm
相数：2相、4線
ステップ角度: 1.8°
配線：1メートル
ドライバ構成：TB6600またはDM556
.jpg "Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）")
.jpg "Nema 23 遊星ギアステッピングモーター DLF+57HS5630A4D（4:1/5:1/10:1/20:1/25:1/40:1/50:1/100:1 遊星ギアボックス付き）")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| ギアボックス仕様 | |
|---|---|
| 出力軸径(mm) | 14 |
| 効率 | 95% / 90% |
| ギヤボックスタイプ | 遊星ギアボックス |
| ギア比 | 100:1 / 50:1 / 40:1 / 25:1 / 20:1 / 10:1 / 5:1 / 4:1 |
| 入力軸径(mm) | 6.35 / 8 |
| ギアボックスの長さ(mm) | 66 / 81 |
| シャフト最大軸荷重(N) | 240 |
| シャフト最大ラジアル荷重(N) | 320 |
| ギアバックラッシュ(Max. °) | 1/3 / 2/3 |
| 物理仕様 | |
| 重量(g) | 1500 |
| モータ仕様 | |
| リード長(mm) | 1000 |
| モータの長さ(mm) | 56 |
| モータのフランジサイズ | Nema 23 |
| リード数 | 4 |
| 定格電流(A) | 3 |
| シャフトタイプ | キー溝 |
| シングルシャフト/デュアルシャフト | シングルシャフト |
| ステップ角(°) | 1.8 |
-
