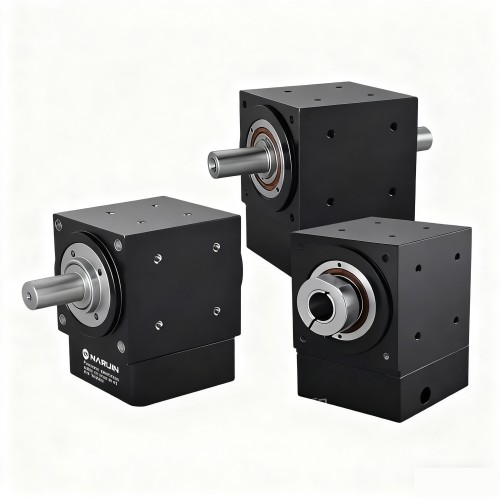

Nema 34 直角ベベルギアボックス ギア比 2:1/3:1/5:1 Nema 34 ステッピングモーター用

Nema 34 直角ベベルギアボックス ギア比 2:1/3:1/5:1 Nema 34 ステッピングモーター用

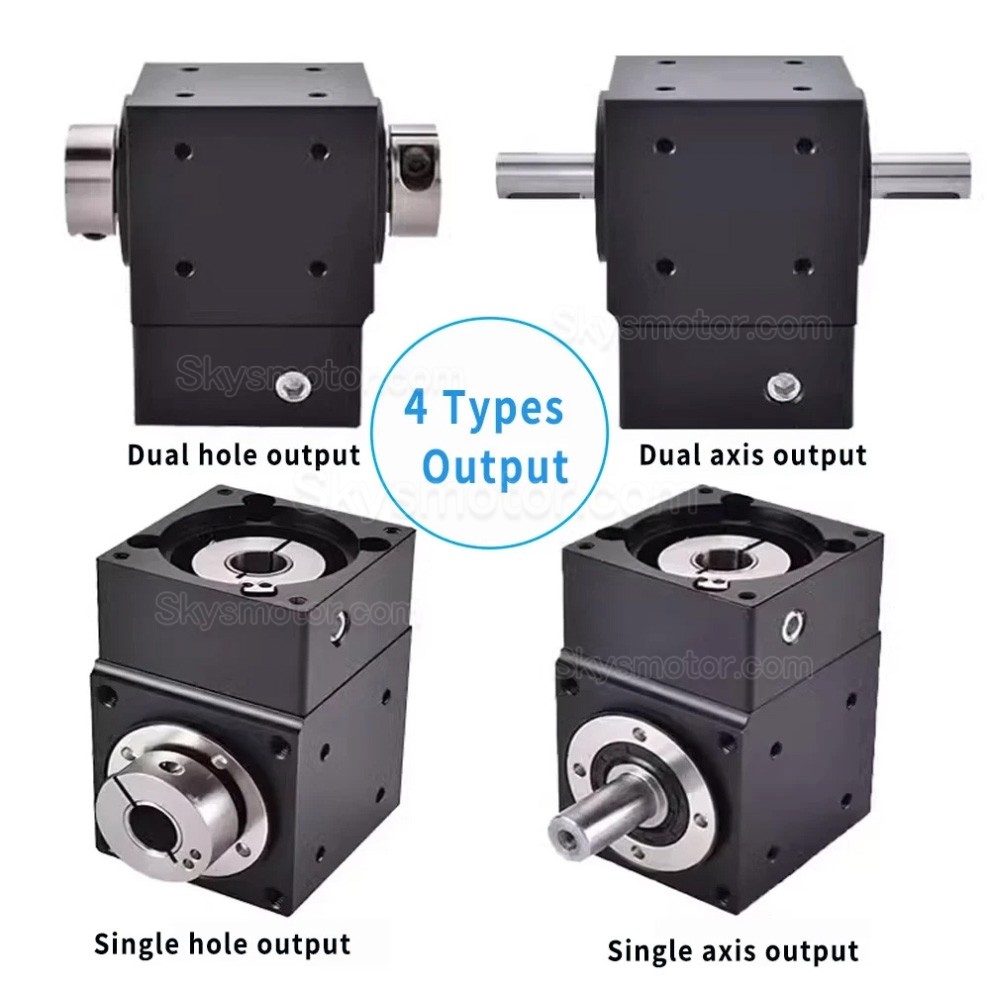

モデル:

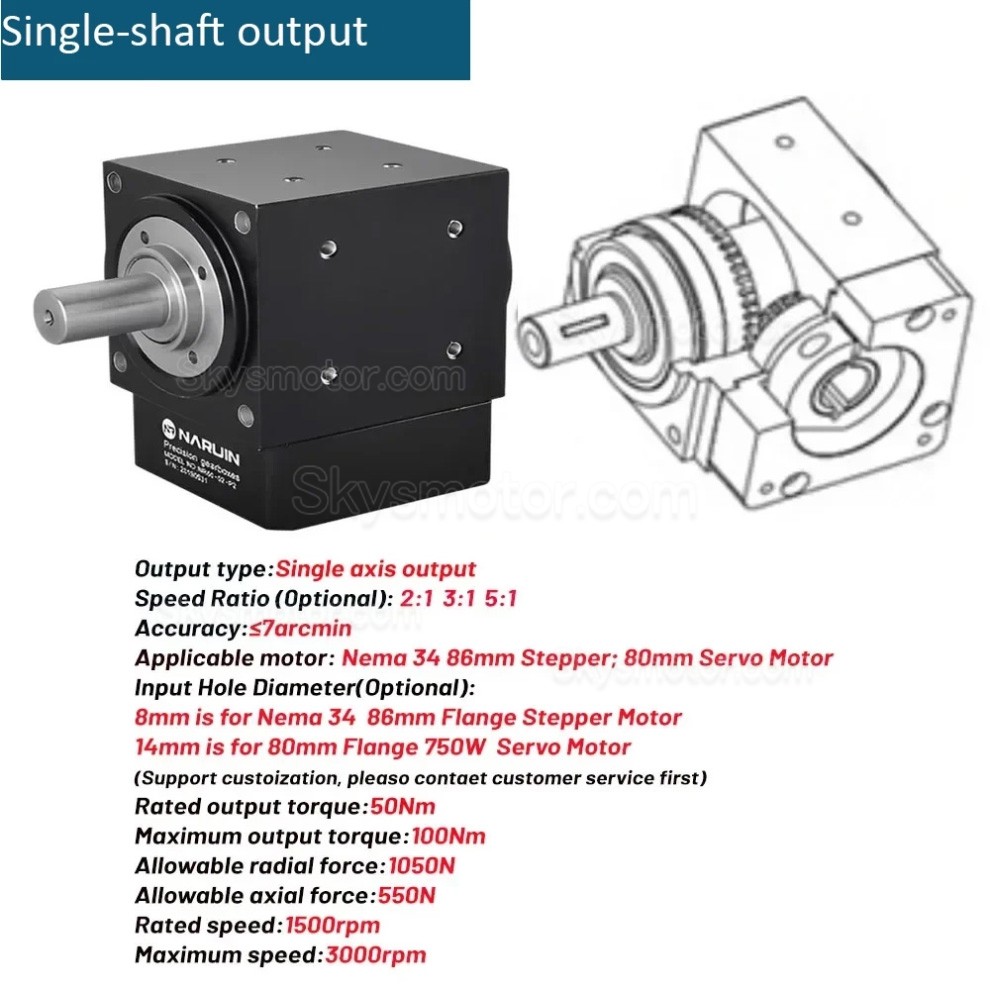

シングルシャフト出力

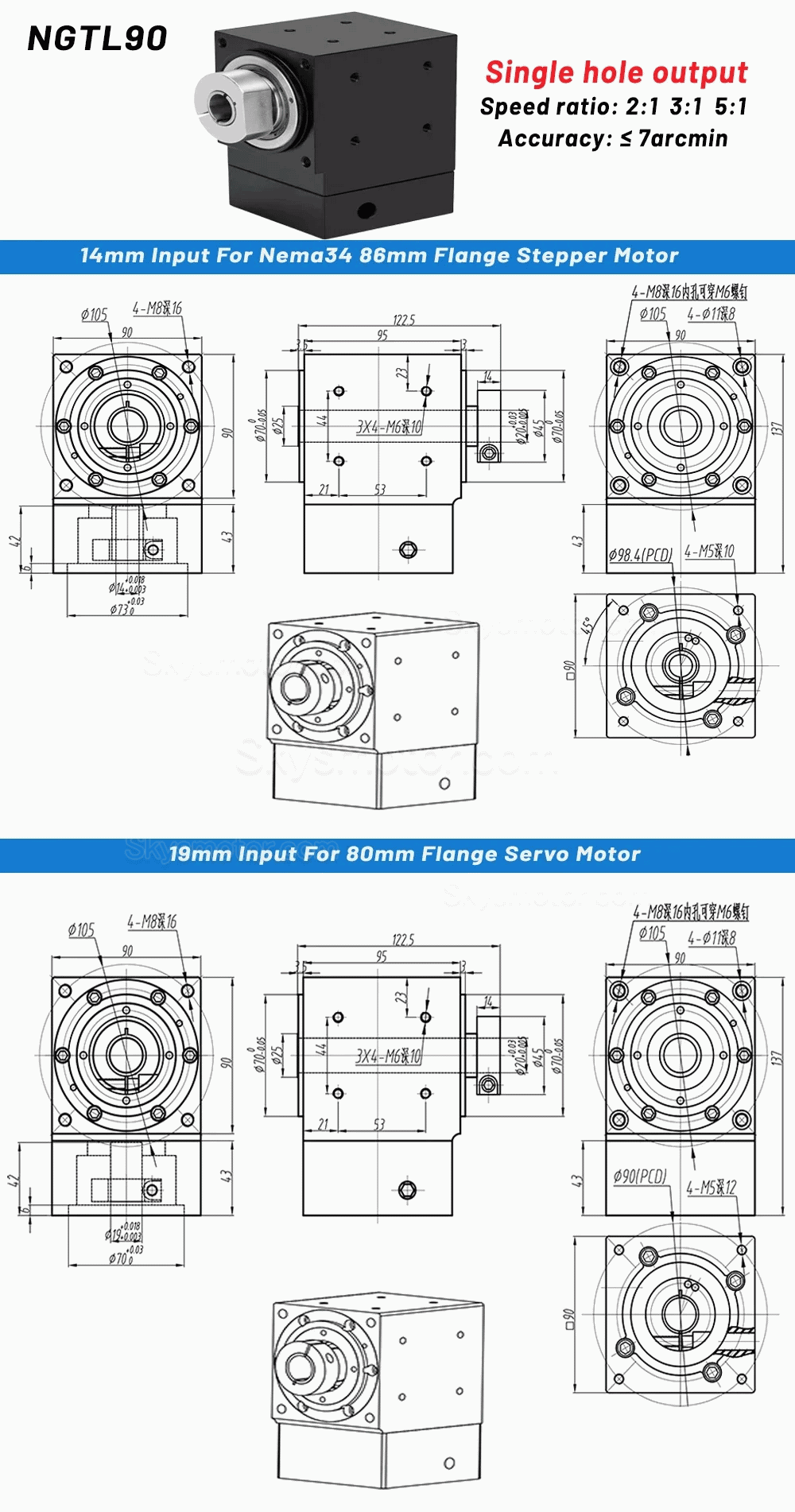

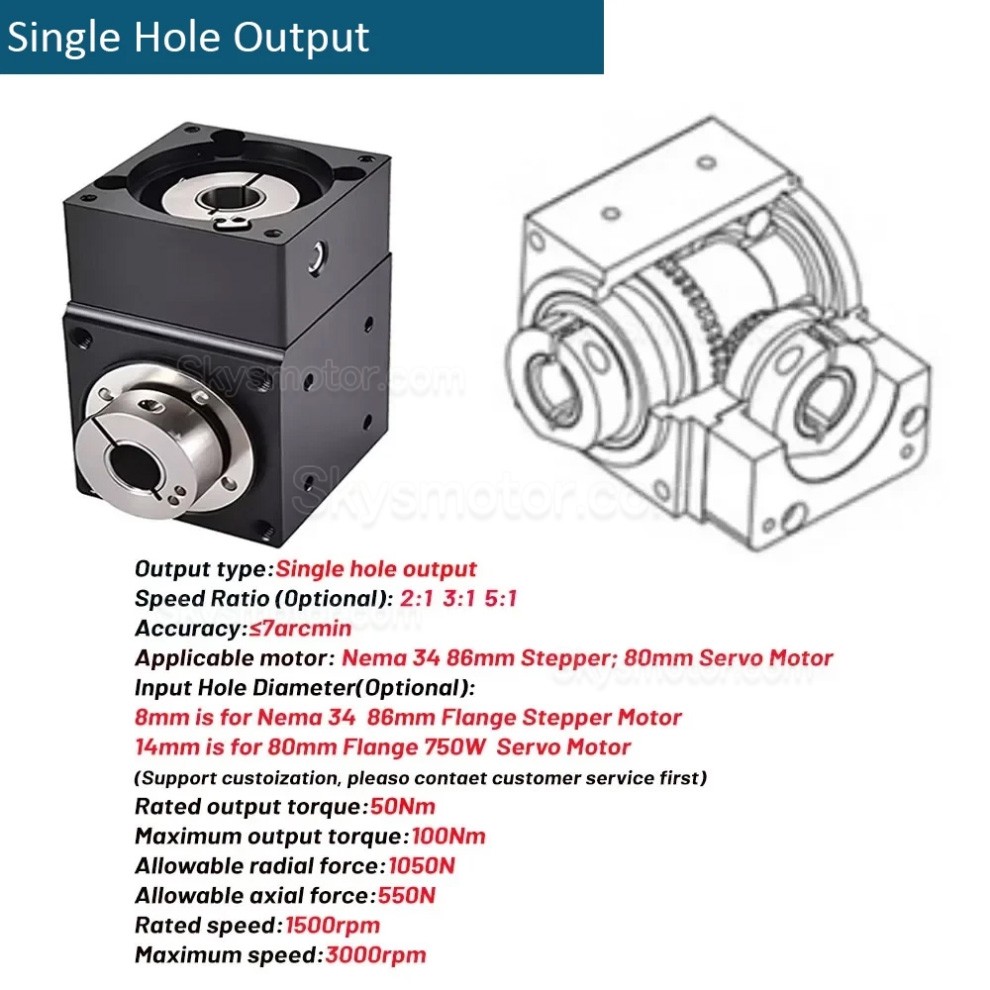

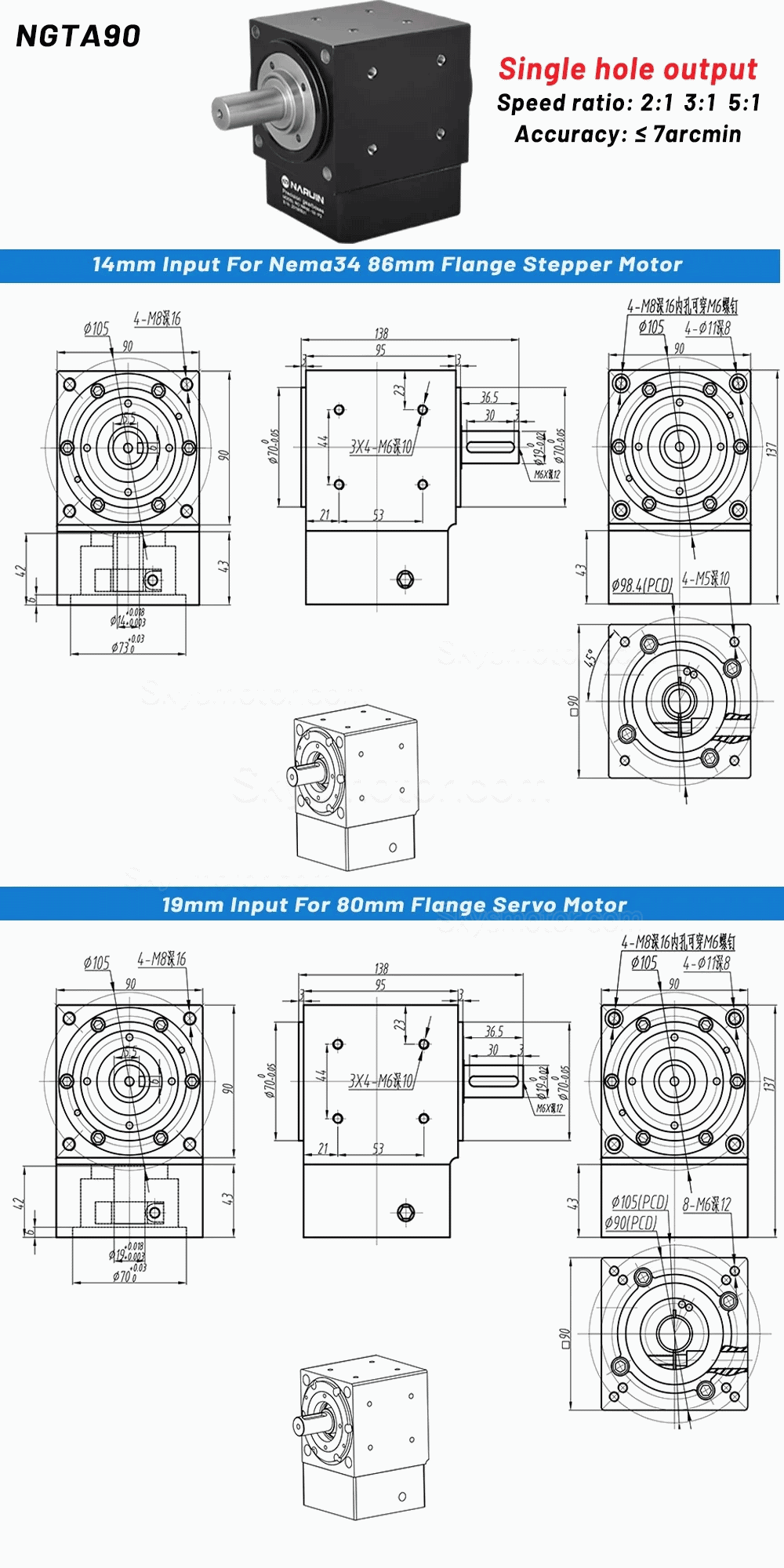

シングルホール出力

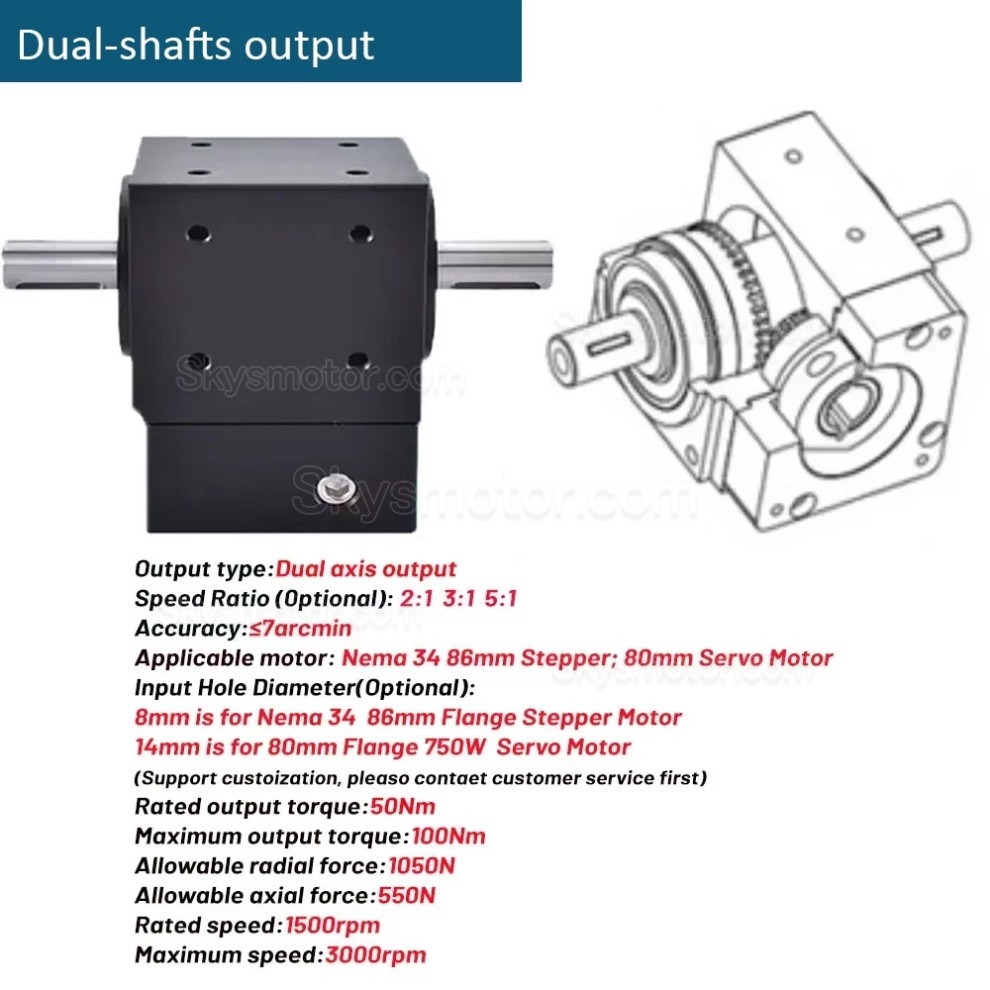

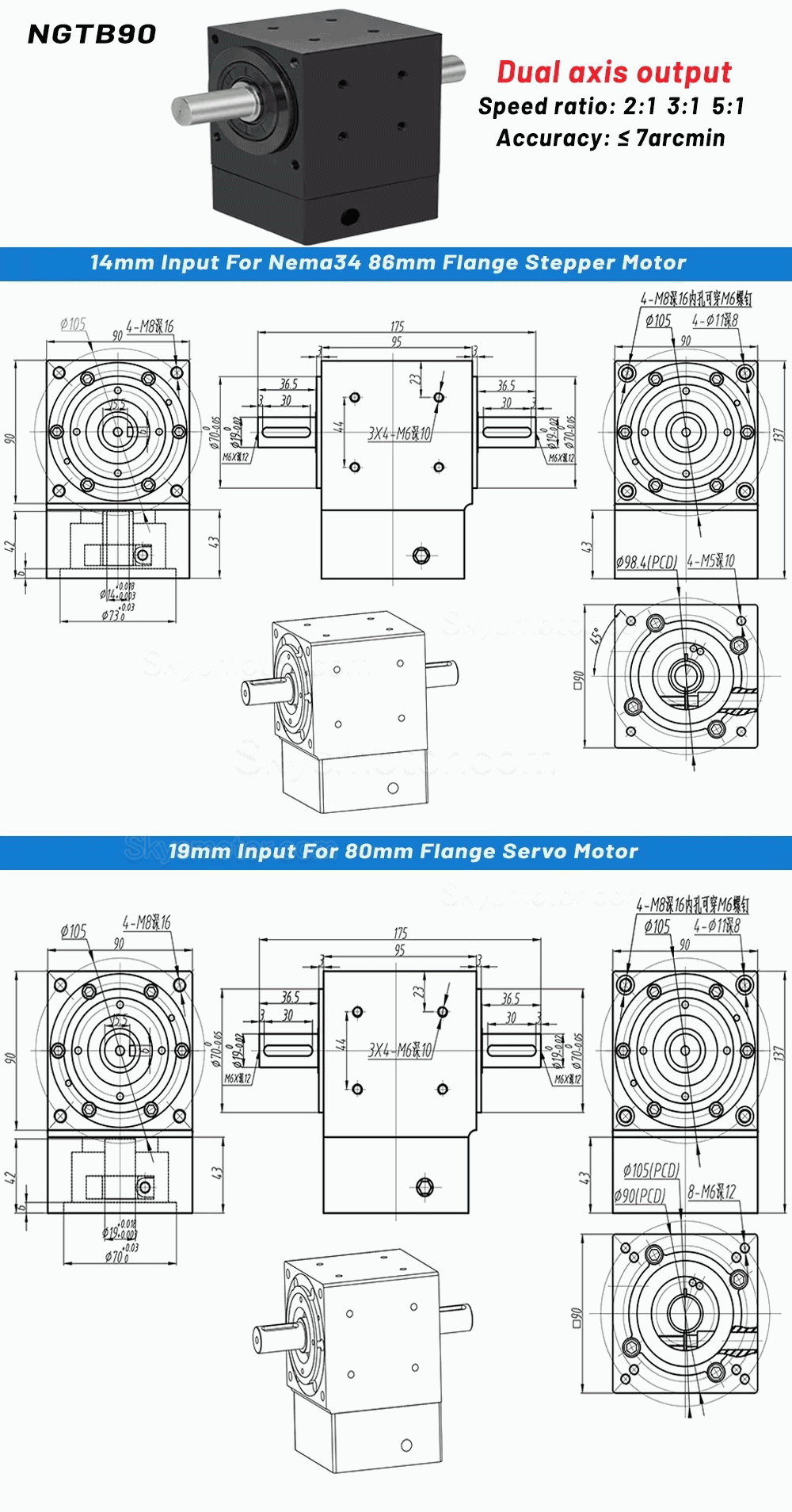

ダブルシャフト出力

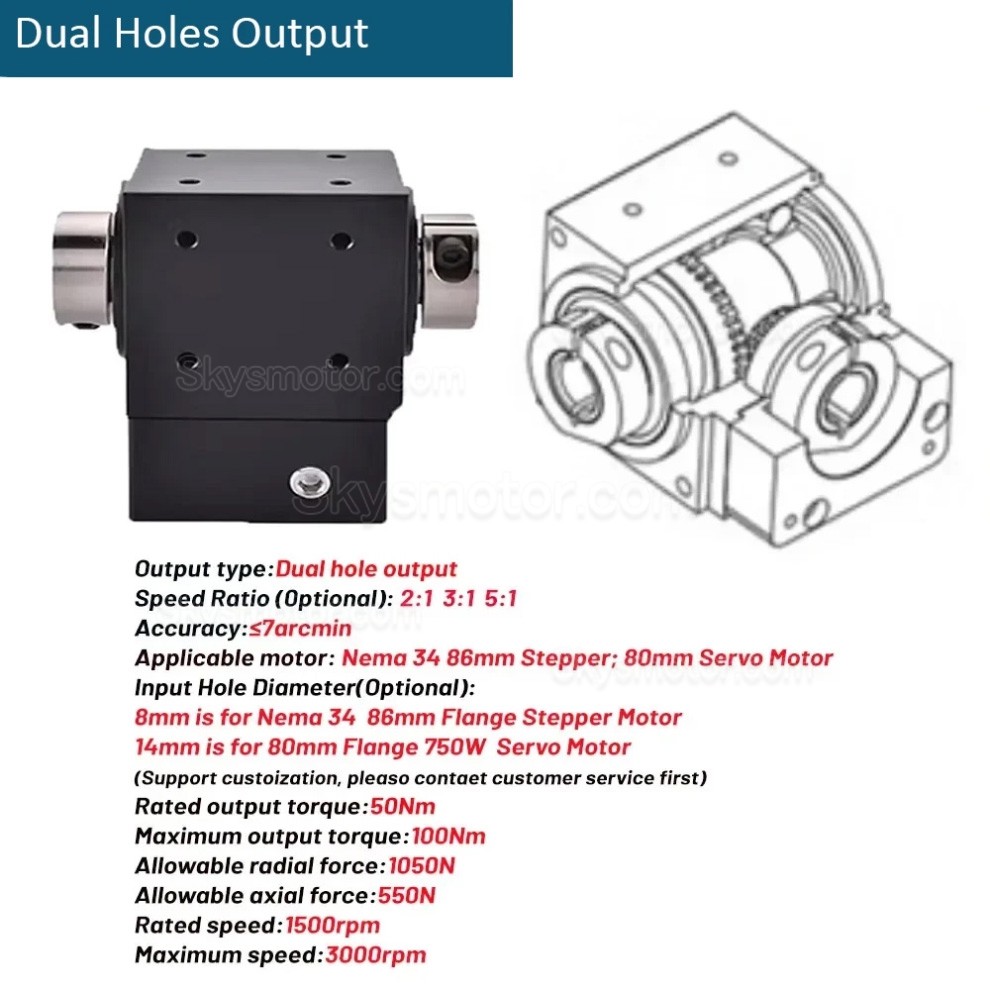

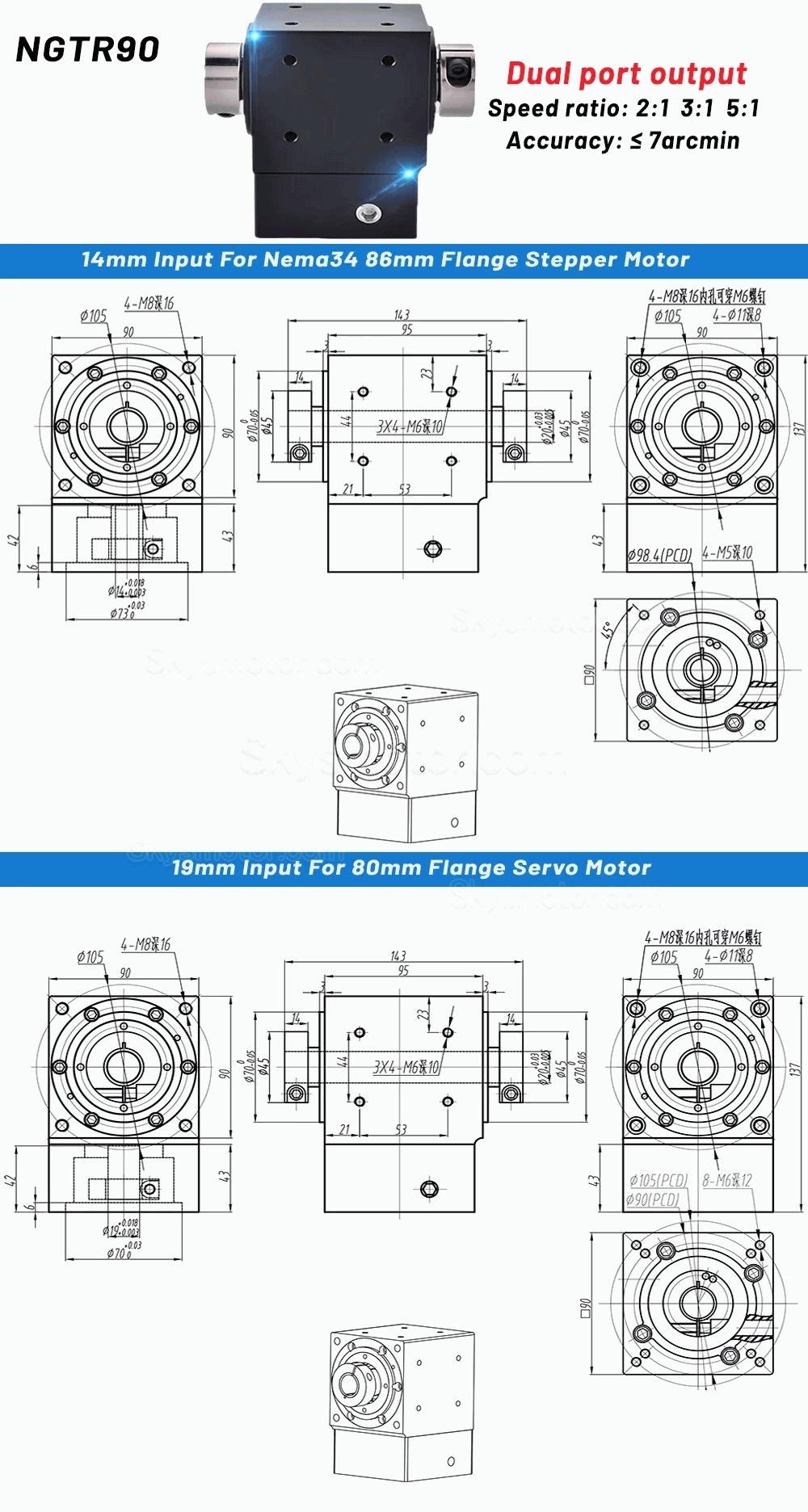

ダブルホール出力

NEMA 34ステッピングモーター（シャフト径14mm）用

80mm ACサーボモーター（シャフト径19mm）用

説明：

バックラッシュが7分角以下の直角ステアリングギアボックス。

さまざまな設置構成に対応できるよう、シングルシャフト、シングルホール、ダブルシャフト、ダブルホールの出力タイプをご用意しています。

NEMA 34規格の86mmステッピングモーター／80mmサーボモーターに対応。減速比は2:1、3:1、5:1から選択可能。

最高回転数：3000rpm、最大出力トルク：25Nm。

保護等級：IP65；操作は簡単で使いやすい。

NEMA34穴出力タイプ：公称比5:1、定格回転速度1500rpm。

慣性モーメント: 0.08 kg·cm²; 許容軸方向荷重：160 N

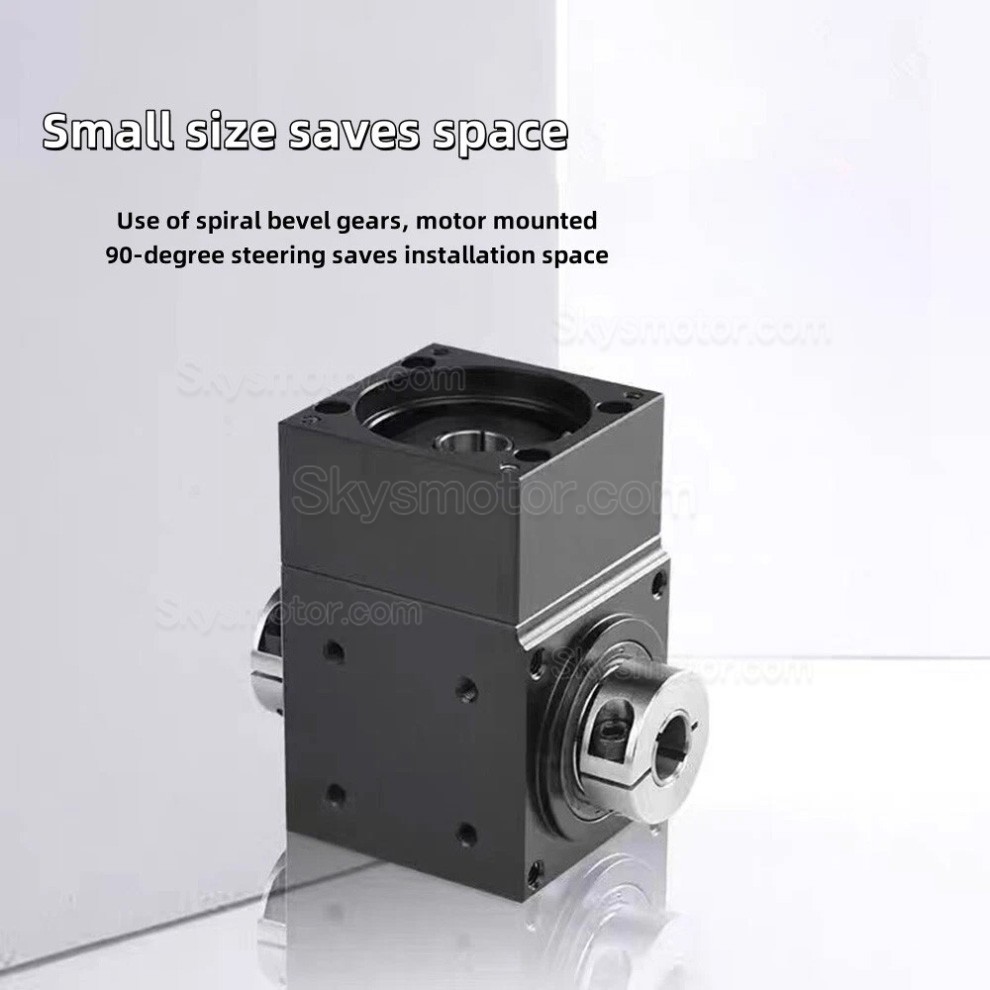

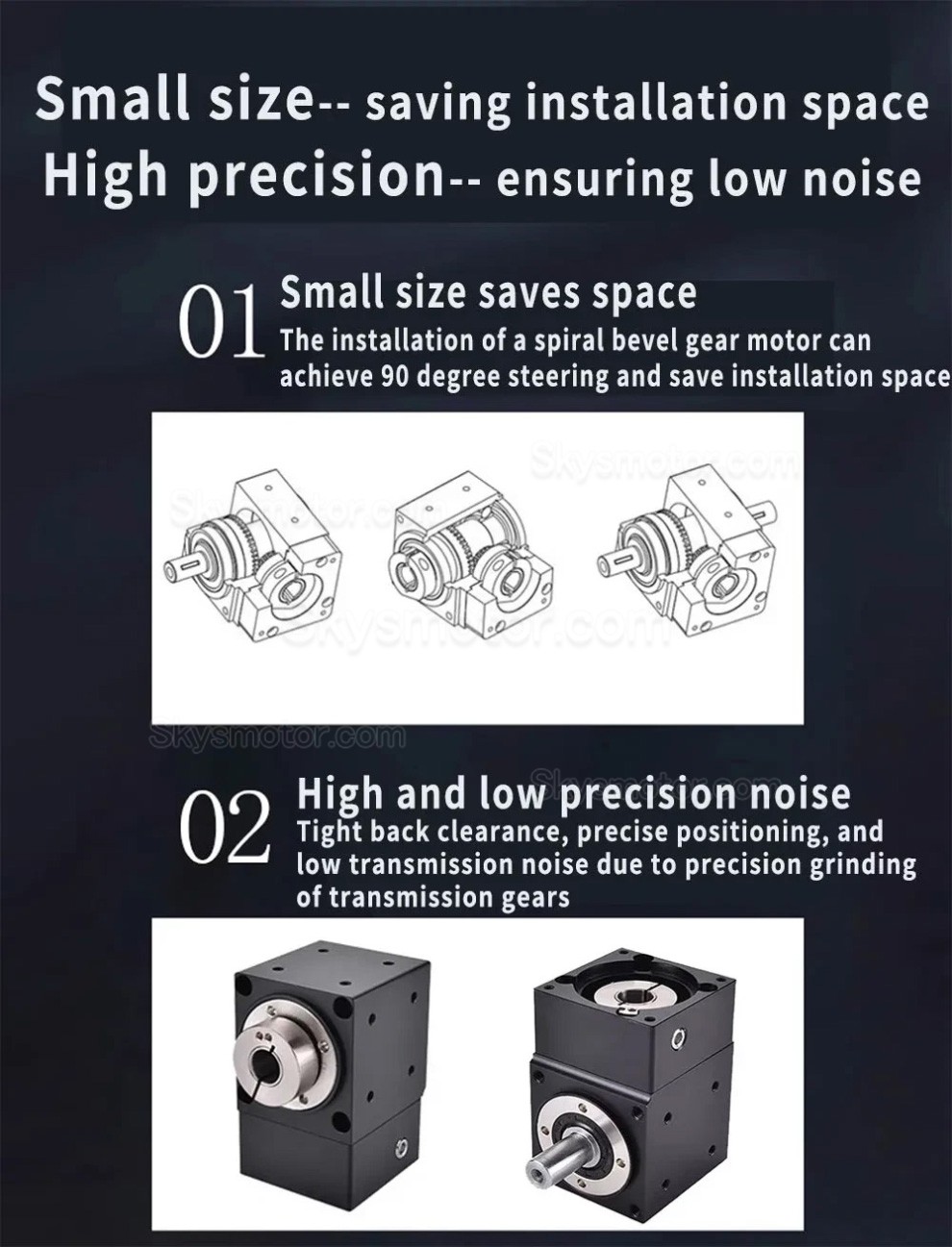

スパイラルベベルギアを使用することで90°の伝動を実現し、設置スペースの削減に貢献します。

アプリケーション:

産業オートメーション：ロボットアーム、コンベアシステム、ピックアンドプレースマシン。

CNCおよび機械設備：回転テーブル、スピンドル駆動装置、フライス加工装置。

医療機器：画像診断システム、精密な動作を必要とする検査室自動化装置。

包装・印刷：高速ラベリング、切断、巻き取り機構。

パラメータ:

定格出力トルク (Nm): 50;

最大出力トルク（Nm）：100；

定格回転数（rpm）：1500；

最高回転数（rpm）：3000

バックラッシュ(arcmin): 7;

許容ラジアル荷重（N）：1050；

許容アキシャル荷重（N）：550；

慣性モーメント (Kg. cm ²): 0.08;

作業効率：97；

耐用年数 h ≥ 20000;

動作環境温度：-20℃～+90℃

潤滑方法（Lup）：長期潤滑。

保護等級（PC）：IP65

設置方法（MP）：任意の方向

騒音レベル ≤ 62dB;
