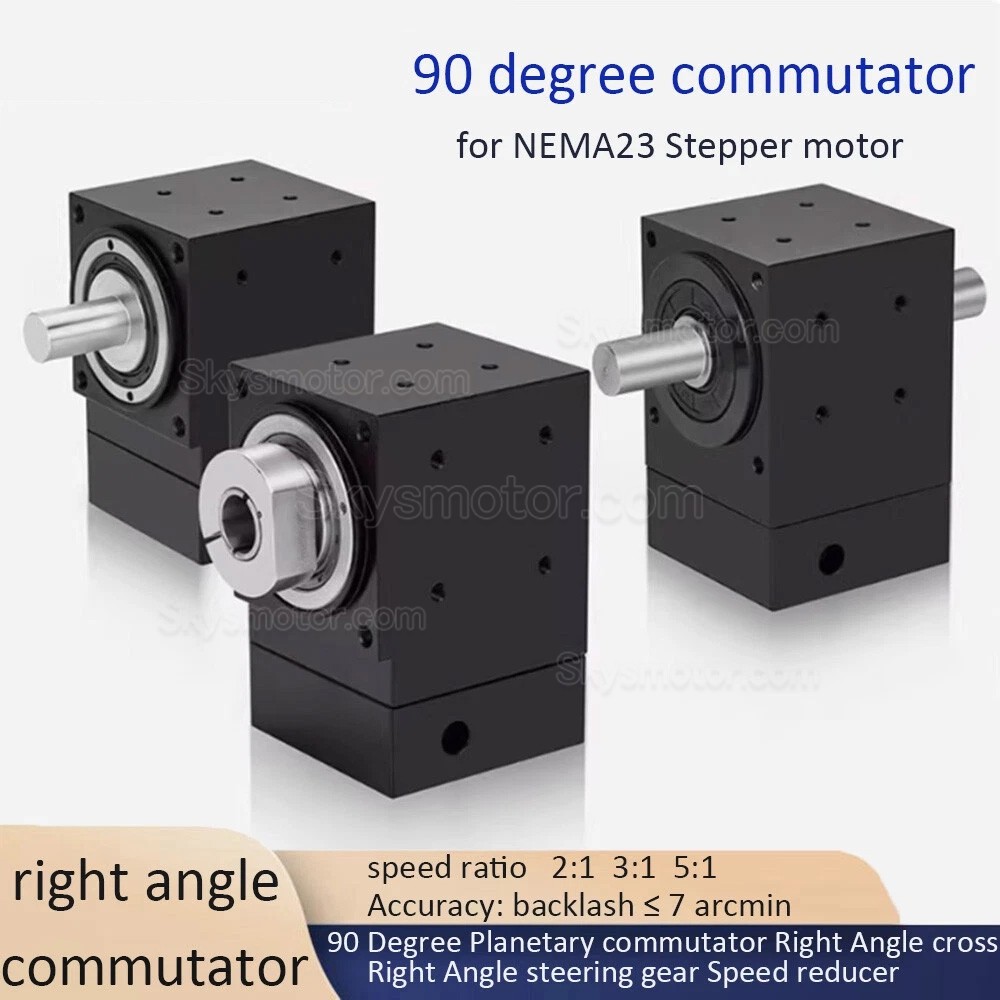

Nema 23 直角ベベルギアボックス 90 度整流子 ギア比 2:1/3:1/5:1 Nema23 ステッピングモーター用

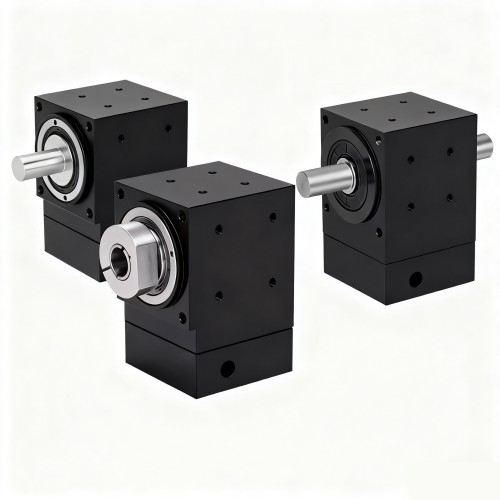

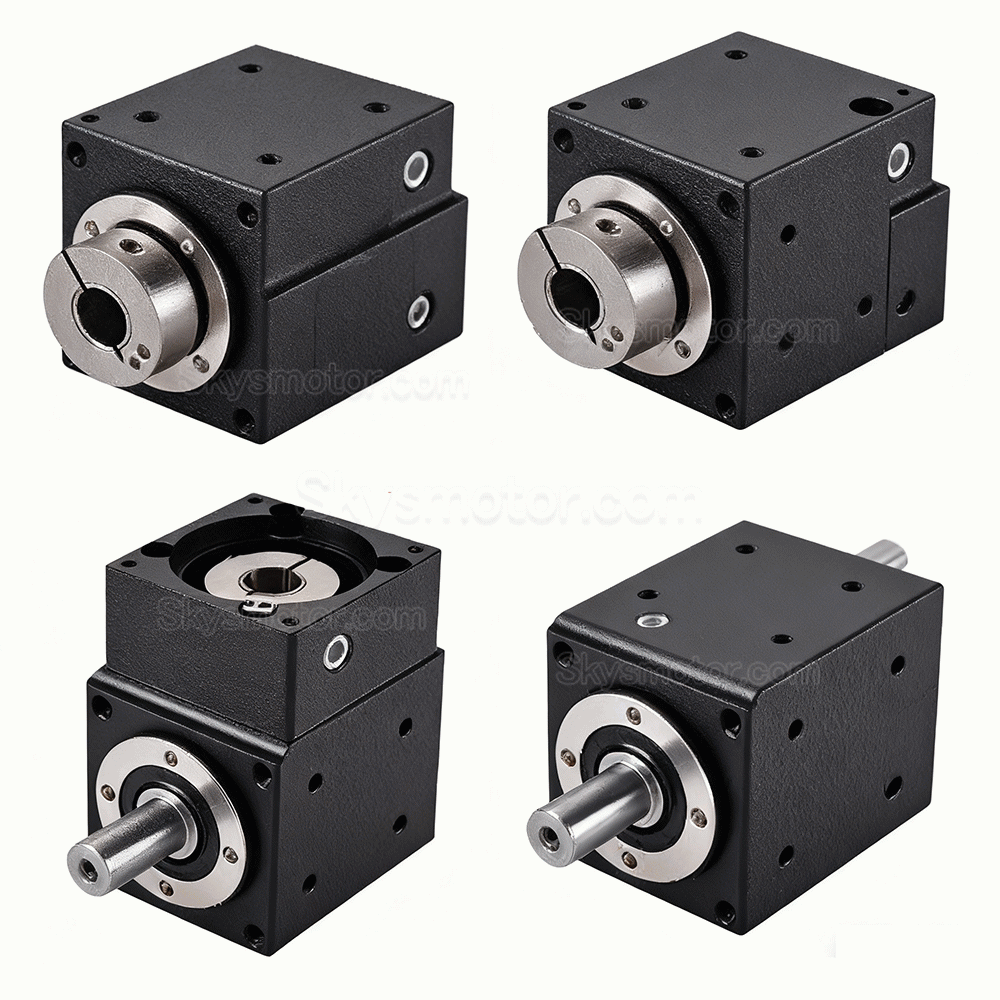

モデル:
シングルシャフト出力
シングルホール出力
ダブルシャフト出力
ダブルホール出力
説明：
直角ステアリングギアボックス、バックラッシュ ≤3分角
さまざまな設置構成に対応できるよう、シングルシャフト、シングルホール、ダブルシャフト、ダブルホールの出力タイプをご用意しています。
NEMA23（57mm）ステッピングモーターに対応しています。
最高回転数：3000rpm、最大出力トルク：25Nm。
保護等級：IP65；操作は簡単で使いやすい。
NEMA23穴出力タイプ：公称比5:1、定格回転速度1500rpm。
慣性モーメント: 0.08 kg·cm²; 許容軸方向荷重：230 N。
スパイラルベベルギアを使用することで90°の伝動を実現し、設置スペースの削減に貢献します。
アプリケーション:
産業オートメーション：ロボットアーム、コンベアシステム、ピックアンドプレースマシン。
CNCおよび機械設備：回転テーブル、スピンドル駆動装置、フライス加工装置。
医療機器：画像診断システム、精密な動作を必要とする検査室自動化装置。
包装・印刷：高速ラベリング、切断、巻き取り機構。
パラメータ:
定格出力トルク (Nm): 25
最大出力トルク（Nm）：50
定格回転数（rpm）：1500
最高回転数（rpm）：3000
バックラッシュ(arcmin): 7
許容ラジアル荷重（N）：560
許容アキシャル荷重（N）：230
慣性モーメント (Kg. cm ²): 0.08
作業効率：97
耐用年数：20000時間以上
動作環境温度：-20～+90℃
潤滑方法（Lup）：長期潤滑
保護等級（PC）：IP65
設置方法（MP）：どの方向にも設置可能
重量 (kg): 3
騒音レベル ≤ 62 dB

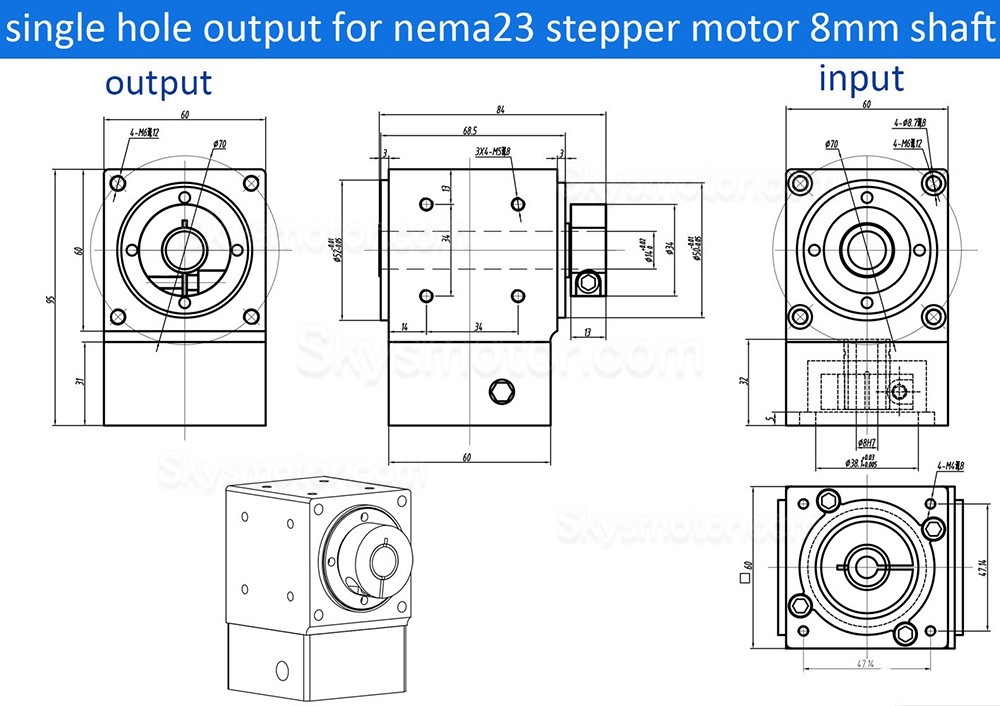

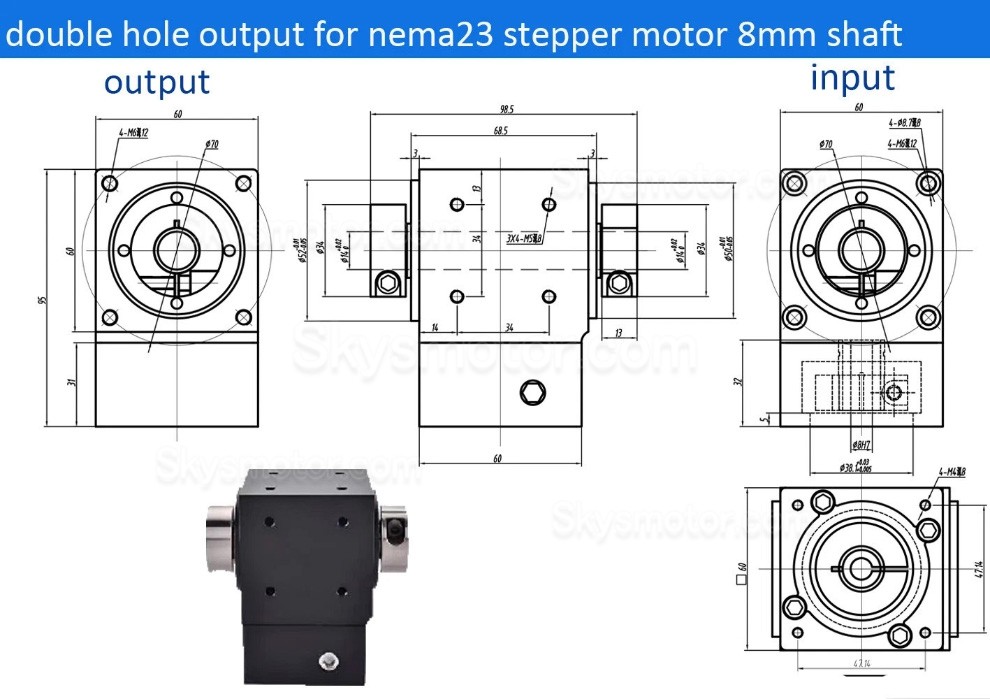

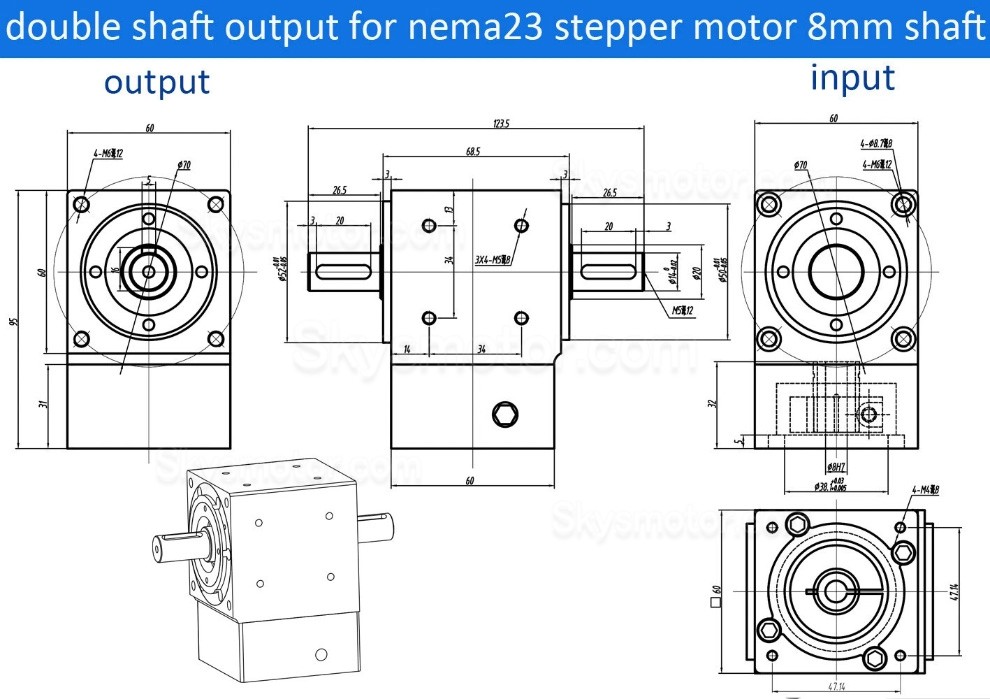

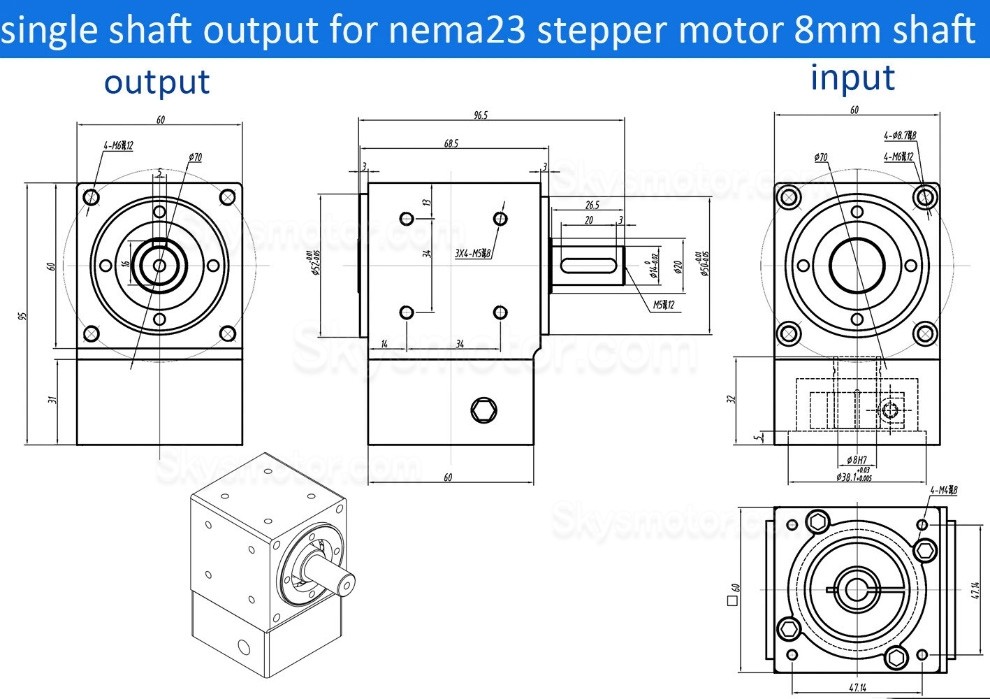

Drawing
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 物理仕様 | |
|---|---|
| 出力軸径(mm) | 14 |
| 適用するモーター | Nema 23 ステッピングモーター |
| 入力軸径(mm) | 8 |
| シャフトタイプ | シングルホール出力 / シングルシャフト出力 / デュアルホール出力 / デュアルホール出力 |
| ギア比 | 2:1 / 3:1 / 5:1 |
| ギアボックスタイプ | 直角遊星ギアボックス |
| バックラッシュ(無負荷) | ≤7 arcmin |
| 重量(g) | 3000 |
| 製品タイプ | ギアボックス |
| IP等級 | IP65 |
-
