これは、7.5°のステップ角と44mN.mのディテントトルクを備えた4相永久磁石ステッピングモーターです。位相電流は 0.24A で、12V で動作します。コンパクトなΦ25mmのフレームサイズ、2mm径シャフト、ユニポーラ励磁。

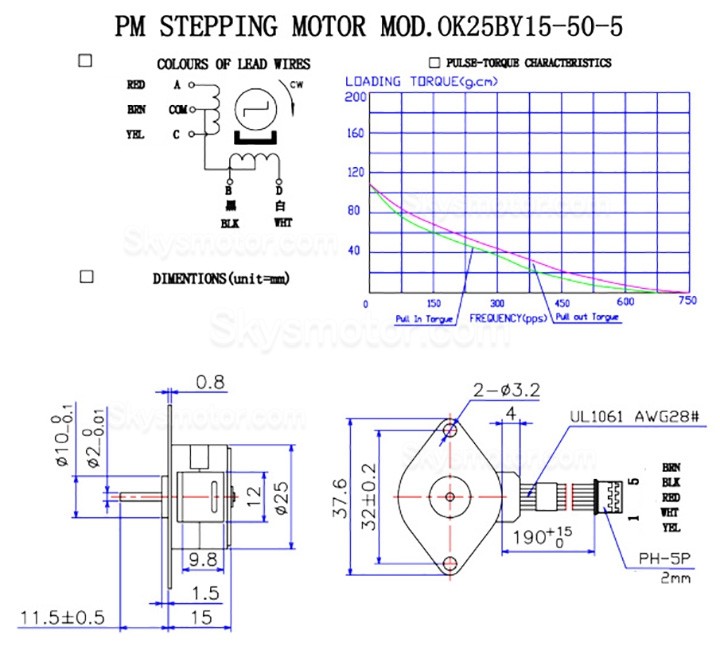

電気仕様:
製造業者部品番号:OK25BY15-50-5
モータータイプ: PM型ステッピングモータ
フェーズ: 4
ステップ角: 7.5 deg
相電流: 0.24A
電圧:12V
励起:4-2 単極
ディテントトルク:44 mN.m Max
保持トルク: 107mN.m Min
プルイントルク:39mN.m (200pps時)
プルインレート:650 PPS Min
位相抵抗: 50 ± 7% ohms(25 ℃)
インダクタンス: 17 mH ± 20%
断熱クラス:E;

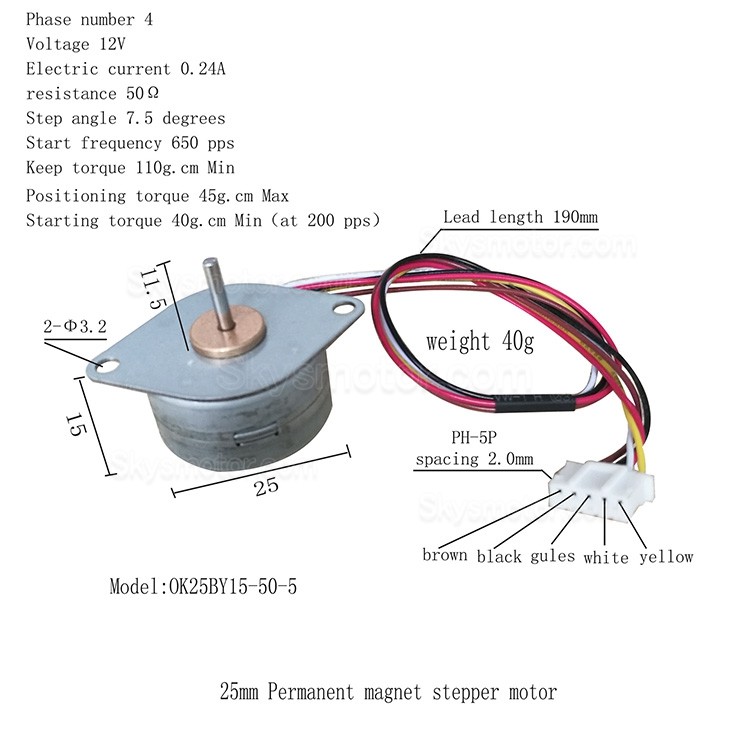

物理仕様:
フレームサイズ: Φ25 mm
ボディの長さ: 15 mm
軸径: Φ2 mm
軸長: 11.5 mm
リードの数: 5
リード長: 190 mm
重量:40g;
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
ステップ角(°) | 7.5度 |
モータータイプ | PM型ステッピングモータ |
相数 | 4 |
ディテントトルク(mN.m) | 44 |
ホールディングトルク(mN.m) | 107 |
定格電圧(V) | 12 |
相電流(A) | 0.24 |
物理仕様 | |
ボディー長さ(mm) | 15 |
フランジサイズ(mm) | Φ25 |
シャフト直径(mm) | 2 |
轴长(mm) | 11.5 |
シャフトタイプ | O |
シングルシャフト/デュアルシャフト | 単軸 |
重量(g) | 40 |
リード長(mm) | 190 |
リード数 | 5 |
