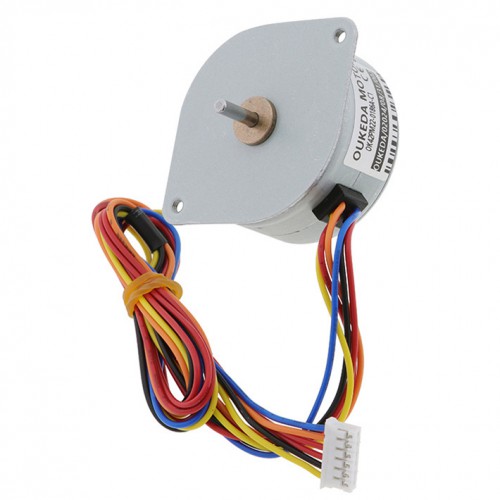

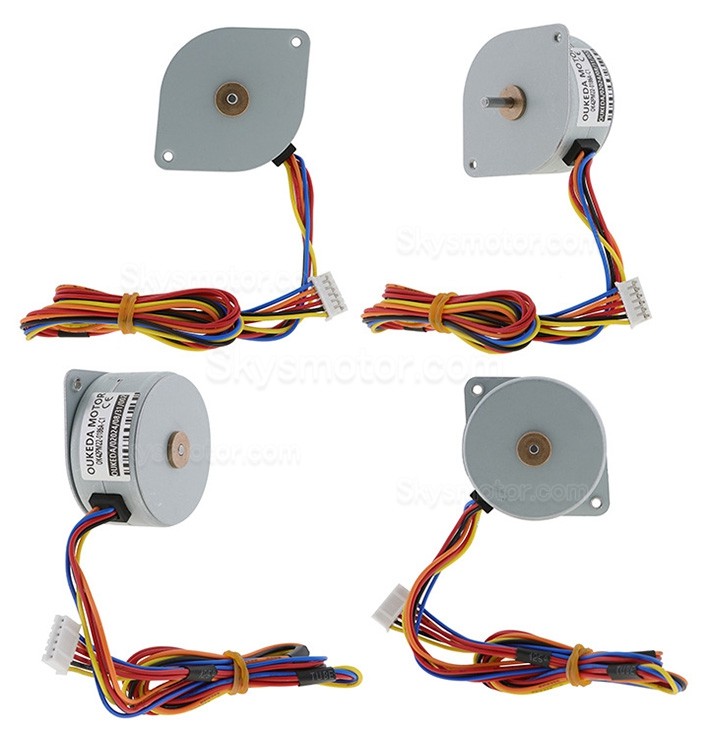

これは、7.5°のステップ角と4.90Ncmの保持トルクを備えた4相永久磁石ステッピングモーターです。12VDC で動作し、171mA の位相電流を特徴とします。このモーターは、フレームサイズ Φ42mm、シャフト径 3mm、6 線接続を備えており、小型自動化システムやロボットなどの精密アプリケーションに適しています。
電気仕様:
製造業者部品番号:OK42PM22-0186A-C1
モータータイプ: PM型ステッピングモータ
フェーズ: 4
ステップ角: 7.5 deg
相電流: 171mA
相電圧:12VDC
保持トルク:4.90 Ncm(6.94 oz.in)
ディテントトルク:0.98 Ncm(1.38 oz.in)
位相抵抗: 70± 7% ohms(25 ℃)
インダクタンス: 50.93mH ± 20%

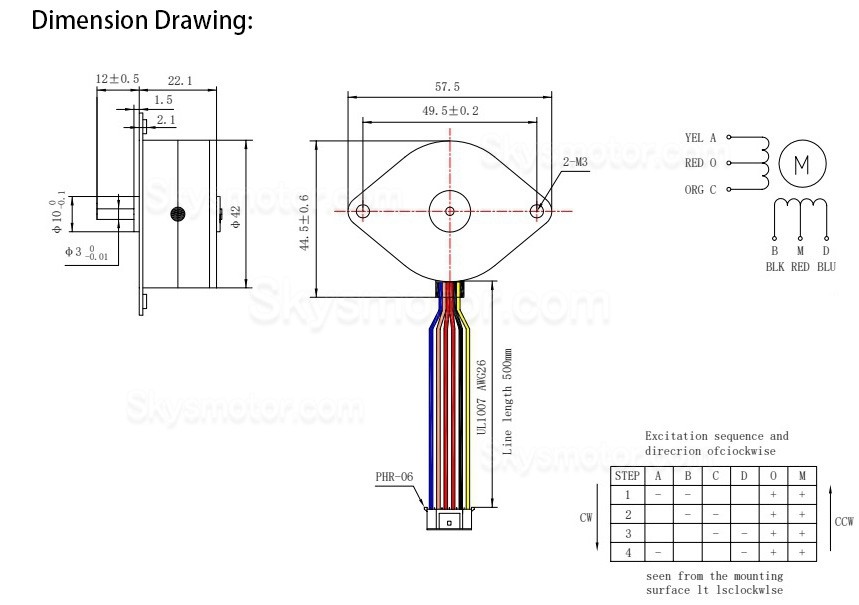

物理仕様:
フレームサイズ: Φ42 mm
ボディの長さ: 22.1 mm
軸径: Φ3 mm
軸長: 12 mm
リードの数: 6
リード長: 240 mm
重量:100g;
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
保持トルク(Ncm) | 4.90 |
保持トルク(oz.in) | 6.94 |
インダクタンス(mH) | 50.93 |
電気抵抗(ohm) | 70 |
相数 | 4 |
相電流(A) | 0.171 |
相電圧(V) | 12 |
ステップ角(°) | 7.5 |
物理仕様 | |
ボディー長さ(mm) | 22.1 |
フランジサイズ(mm) | Φ42 |
リード長(mm) | 240 |
シャフト直径(mm) | 3 |
轴长(mm) | 12 |
シャフトタイプ | O |
シングルシャフト/デュアルシャフト | 単軸 |
重量(g) | 100 |
リード数 | 6 |
