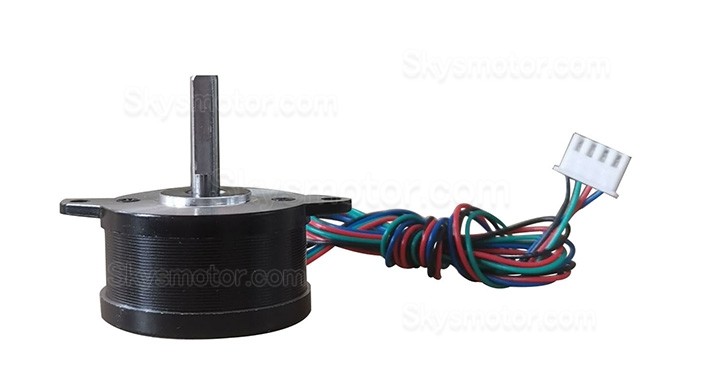

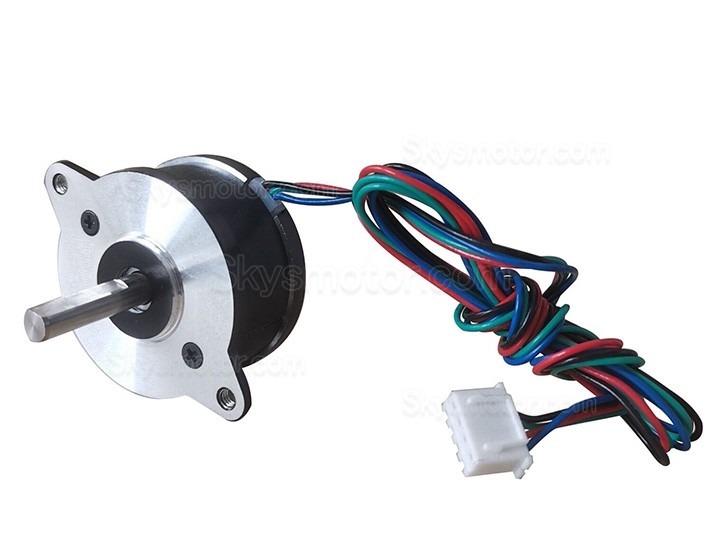

これは、ステップ角 1.8°、静的トルク 12Ncm の 2 相バイポーラ ステッピング モーターです。1.0A の位相電流を特徴とし、12 ~ 24V の電圧範囲内で動作します。Nema 14 (36mm x 36mm) フレームサイズ、シャフト径5mm、Dカット設計です。
電気仕様:
製造業者部品番号: 36BYGH
フェーズ: 2
モータータイプ: バイポーラ
ステップ角: 1.8 deg
静的モーメント: 12Ncm(16.99 oz.in)
相電流: 1.0A
相電圧:10VDC
電圧を使用する:12-24V
位相抵抗:10ohms
インダクタンス: 6.0mH ± 20%(1KHz);

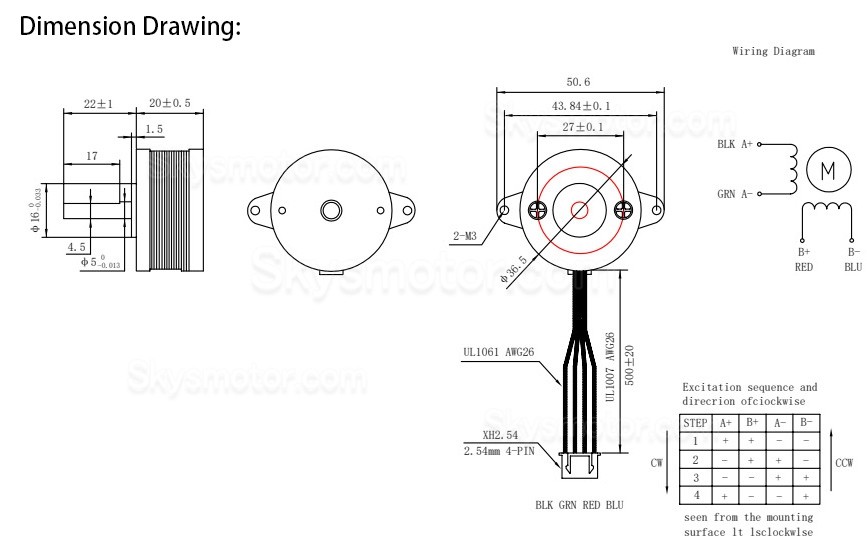

物理仕様:

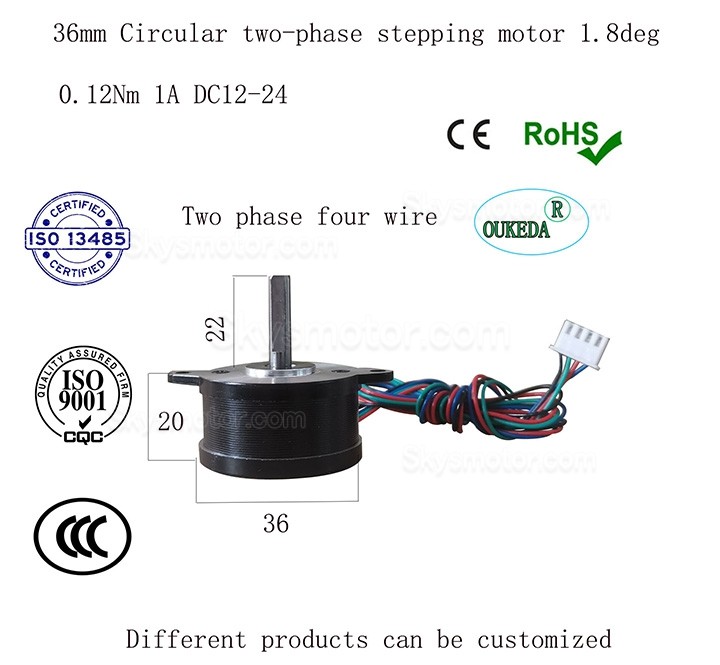

フレームサイズ: 36 x 36mm
ボディの長さ: 20mm
軸径: Φ5mm
軸長: 22mm
D-カットの長さ: 17mm
リードの数: 4
リード長: 300mm
重量: 100g;
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
電気仕様 | |
---|---|
バイポーラ/ユニポーラ | バイポーラ |
相数 | 2 |
保持トルク(oz.in) | 16.99 |
相電流(A) | 1.0 |
相電圧(V) | 10 |
保持トルク(Ncm) | 12 |
インダクタンス(mH) | 6 |
電気抵抗(ohm) | 10 |
ステップ角(°) | 1.8 |
ホールディングトルク(mN.m) | 1.8 |
物理仕様 | |
ボディー長さ(mm) | 20 |
フランジサイズ(mm) | Nema 14 (Φ36) |
リード長(mm) | 300 |
リード数 | 4 |
シャフト直径(mm) | Φ5 |
轴长(mm) | 22 |
シャフトタイプ | D-カット |
シングルシャフト/デュアルシャフト | 単軸 |
Dカット長さ | 17 |
