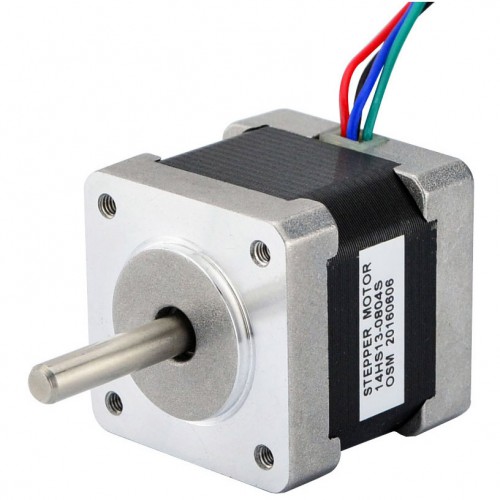

このバイポーラNema 14ステッピングモーターのステップ角は1.8degで、サイズは35x35x34mmです。 4本の線を持ち、各相は5.4Vで0.8Aを引き、保持トルクは18Ncm(25.5oz.in)です。
電気仕様
- 製造業者部品番号: 14HS13-0804S
- モータータイプ: バイポーラステッパー
- ステップ角: 1.8 度
- 保持トルク: 18Ncm(25.5oz.in)
- 定格電流/フェーズ: 0.8A
- 電圧: 5.4V
- 電気抵抗: 6.8ohms
- インダクタンス: 10mH ± 20%(1KHz)
物理仕様
- フレームサイズ: 35 x 35mm
- シングルシャフト/デュアルシャフト: シングルシャフト
- 機体の長さ: 34mm
- 軸形状: "O"
- 軸径: Φ5mm
- 軸長: 24mm
- D-カットの長さ: 16.5mm
- リードの数: 4
- リード長: 400mm
- 重量: 190g
接続
A+
|
A-
|
B+
|
B-
|
ブラック
|
グリーン
|
レッド
|
ブルー
|
リソース
- 完全なデータシート: 14HS13-0804S.pdf
- トルク曲線: 14HS13-0804S Torque Curve.pdf
- 商品ラベル
- 1.8度ステッピングモーター ,
- 0.8Aステッピングモーター
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
支払・配送・交換情報
電気仕様 | |
---|---|
バイポーラ/ユニポーラ | バイポーラ |
保持トルク(Ncm) | 18 |
保持トルク(oz.in) | 25.5 |
インダクタンス(mH) | 10 |
電気抵抗(ohm) | 6.8 |
定格電流(A) | 0.8 |
ステップ角(°) | 1.8 |
物理仕様 | |
ボディー長さ(mm) | 34 |
フランジサイズ(mm) | 35x35 |
シングルシャフト/デュアルシャフト | シングルシャフト |
シャフトタイプ | D-カット |
シャフト直径(mm) | 5 |
轴长(mm) | 24 |
リード数 | 4 |
リード長(mm) | 400 |
重量(g) | 170 |
- コネクター: Molex、Harwin、Tyco/AMP、JST など
- リード線 & ケーブル: 特殊の長さ、ホース保護
- シャフト: 円型、D-カット、十字穴あけ、キーウェイ、ねじ山又は中空
- 巻き線: 抵抗、インダクタンス、定格電流など
