ユニポーラステッピングモータの主な用途と活用事例 skysmotor.com

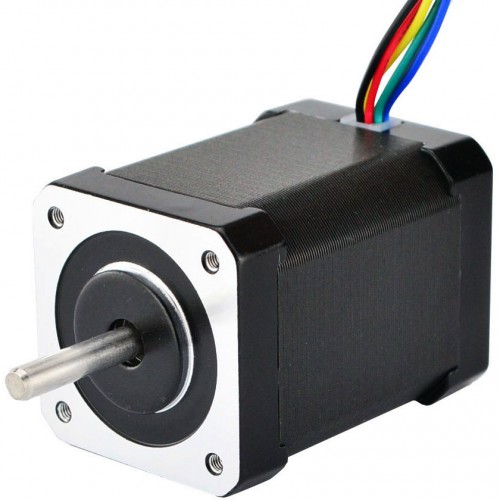

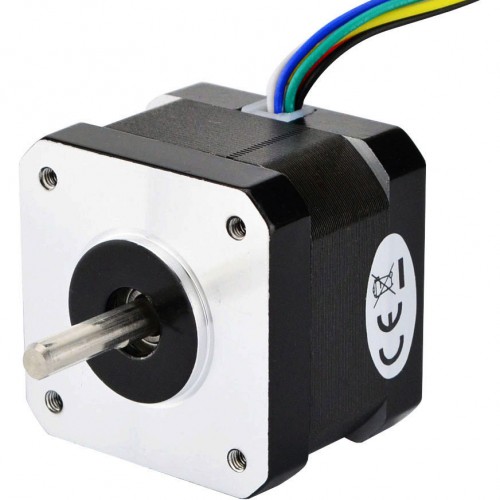

ユニポーラステッピングモータは、コイルの中間部分にタップを設け、電流の流れる方向を切り替えることで回転するモータです。駆動回路が比較的簡単で、制御しやすいという特徴があります。また、低速時でも安定した回転が得られ、一定の角度ごとに正確に回転させることができます。そのため、高度なサーボ制御を必要としない小型装置や自動化機器を中心に、位置決めや速度制御が必要なさまざまな分野で利用されています。
1．プリンタへの活用
ユニポーラステッピングモータは、プリンタの用紙送り機構やヘッド移動機構に利用できます。プリンタでは、用紙を一定の距離ずつ正確に送りながら印刷する必要があります。ステッピングモータは入力パルスに応じて一定角度ずつ回転するため、用紙の送り量を制御しやすくなります。また、比較的簡単な制御回路で動作させることができるため、小型プリンタなどに適しています。
2．スキャナへの活用
スキャナでは、読み取りヘッドを一定の速度で正確に移動させる必要があります。ユニポーラステッピングモータを使用すると、パルス数によって移動距離を管理できます。そのため、原稿全体を一定の間隔で読み取ることができます。さらに、低速でも安定して動作するため、細かい位置制御が必要なスキャン機構に活用できます。
3．小型CNC装置への活用
小型CNCフライス盤や簡易加工機では、X軸、Y軸、Z軸の送り機構にユニポーラステッピングモータを使用することがあります。制御装置から送られるパルス信号によって各軸を移動させるため、比較的簡単なシステムで位置決めを行えます。特に、加工負荷が比較的小さい教育用CNC装置や試作用の小型加工機に適しています。
4．3Dプリンタへの活用
3Dプリンタでは、ノズルや造形テーブルを正確に移動させるためにステッピングモータが利用されます。ユニポーラステッピングモータも、低コストの3Dプリンタや実験装置などで利用できます。モータの回転量を細かく制御することで、ノズルの位置や材料の送り量を調整できます。そのため、一定の精度を保ちながら立体物を造形することができます。
5．ロボットや自動化装置への活用
小型ロボットや簡単な自動化装置では、アーム、回転台、搬送機構などの駆動にユニポーラステッピングモータを活用できます。例えば、部品を一定の位置まで運ぶ装置では、モータの回転ステップ数によって移動量を設定できます。複雑な位置センサを使用しなくても基本的な位置制御ができるため、比較的簡単な自動化システムに適しています。
6．カメラや光学機器への活用
カメラや光学機器では、レンズの位置調整やフィルタの切り替えなどにステッピングモータを利用できます。ユニポーラステッピングモータを使用すると、小さな角度単位で回転させることができるため、光学部品の位置を細かく調整できます。また、停止位置を保持しやすいため、自動焦点調整装置や測定用光学装置などにも応用できます。
7．医療機器や分析装置への活用
小型の医療機器や分析装置では、試料の移動、ポンプの駆動、測定部品の位置決めなどにユニポーラステッピングモータを利用できます。例えば、液体を一定量ずつ送る装置では、モータの回転量を制御することで送液量を調整できます。一定の動作を繰り返し行うことができるため、自動分析装置などの補助駆動機構として活用できます。
8．家庭用機器や小型電子装置への活用
ユニポーラステッピングモータは、家庭用機器や小型電子装置にも使用できます。例えば、自動カーテン、表示パネル、時計機構、小型回転台などの位置制御に利用できます。駆動回路の構成が比較的簡単であり、マイコンから制御しやすいことも大きな利点です。そのため、電子工作や教育用装置のモータとしても利用されています。
まとめ
ユニポーラステッピングモータは、構造と駆動回路が比較的簡単であり、一定角度ごとの回転や位置決めを容易に行えるという特徴があります。そのため、プリンタ、スキャナ、小型CNC装置、3Dプリンタ、ロボット、光学機器、分析装置、家庭用機器など、さまざまな装置に活用できます。特に、高出力よりも制御の簡単さや低コストが重視される用途に適しています。今後も、小型自動化装置や教育用機器、電子工作などを中心に、ユニポーラステッピングモータは幅広く活用されていくと考えます。
