PM型ステッピングモータの基礎知識｜仕組み・特徴・用途 skysmotor.com

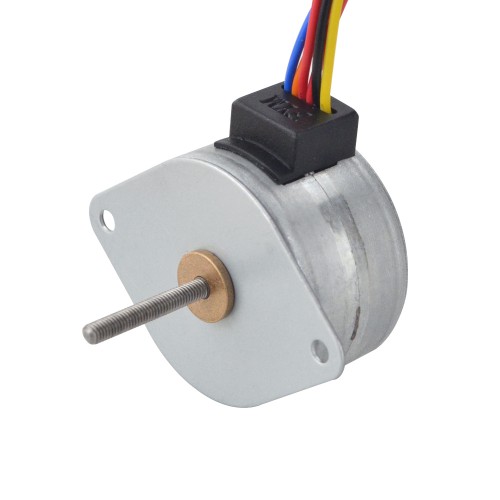

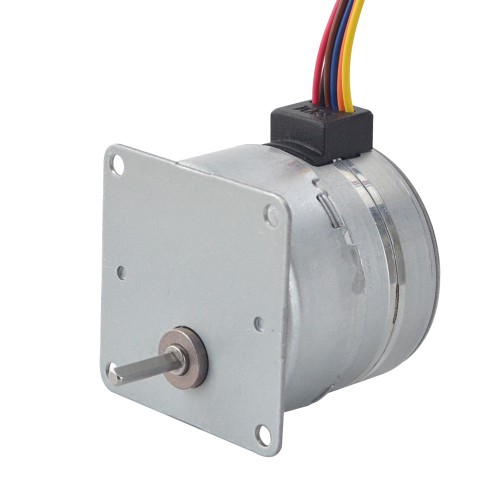

PM型ステッピングモータは、永久磁石を使用したロータを一定の角度ずつ回転させるモータです。入力するパルス信号の数や周期を変えることで、回転角度や回転速度を比較的簡単に制御できます。また、構造がシンプルで小型化しやすく、低コストで製造できることも特徴です。そのため、プリンタ、事務機器、家電製品、計測機器など、正確な位置決めが必要なさまざまな装置に広く利用されています。
1．PM型ステッピングモータの基本構造
PM型ステッピングモータの「PM」は、Permanent Magnet、つまり永久磁石を意味します。ロータ部分に永久磁石を使用し、その周囲に配置されたステータのコイルへ順番に電流を流すことで回転します。永久磁石のN極とS極がステータの磁界に引き付けられたり反発したりすることで、ロータが一定の角度ずつ動きます。構造が比較的簡単であるため、小型モータとして利用しやすいという特徴があります。
2．パルス信号による回転の仕組み
PM型ステッピングモータは、制御回路から入力されるパルス信号によって回転します。基本的には、1つのパルスを入力するごとにロータが一定のステップ角だけ回転します。そのため、入力するパルス数を管理することで、モータの回転角度を制御できます。また、パルスの入力速度を変えることで回転速度も調整できます。この仕組みによって、複雑な位置検出装置を使用しなくても位置制御を行いやすくなります。
3．低速時に安定したトルクを得やすい特徴
PM型ステッピングモータは、低速回転時に比較的安定したトルクを得やすいという特徴があります。そのため、ゆっくりと一定量だけ動かす必要がある装置に適しています。また、停止中でもコイルに電流を流すことで保持トルクを発生させることができます。これにより、外部から力が加わった場合でも、設定した位置を維持しやすくなります。
4．制御回路を簡単に構成できる特徴
PM型ステッピングモータは、パルス信号によって回転量を制御できるため、比較的簡単な制御システムを構成できます。一般的な用途では、必ずしもエンコーダなどの位置検出装置を必要としません。そのため、部品数を減らし、装置全体のコストを抑えることができます。マイクロコントローラや専用ドライバとの組み合わせもしやすく、小型機器の自動化にも適しています。
5．プリンタや事務機器への用途
PM型ステッピングモータは、プリンタ、コピー機、スキャナなどの事務機器に使用されています。例えば、プリンタでは用紙を一定量ずつ送る機構や、内部部品の位置を調整する機構に利用できます。ステップ単位で回転量を制御できるため、用紙の送り量を正確に管理できます。また、小型で比較的低コストであるため、大量生産される事務機器にも採用しやすいモータです。
6．家電製品への用途
エアコン、空気清浄機、電子レンジなどの家電製品にもPM型ステッピングモータが利用される場合があります。例えば、エアコンでは風向きを調整するルーバーの駆動などに使用できます。一定角度ずつ動かせるため、風向きを段階的に変更できます。また、家電製品では限られたスペースにモータを組み込む必要があるため、小型化しやすいPM型ステッピングモータの特徴が活用されています。
7．計測機器や医療機器への用途
計測機器では、センサの位置調整や測定部分の移動などにPM型ステッピングモータを使用できます。決められた距離や角度だけ正確に移動できるため、繰り返し動作が必要な装置に適しています。また、一部の医療関連装置では、小型の駆動機構や位置調整機構などにも利用されます。ただし、医療機器では安全性や信頼性に関する高い要求があるため、用途に合わせて適切なモータを選択する必要があります。
8．PM型ステッピングモータを使用する際の注意点
PM型ステッピングモータには多くの利点がありますが、使用条件によっては注意も必要です。負荷が大きすぎたり、急激に回転速度を上げたりすると、指令したステップに追従できず脱調する場合があります。また、高速回転ではトルクが低下しやすい傾向があります。そのため、使用する装置の負荷、回転速度、必要な位置精度などを確認し、適切なモータやドライバを選定することが重要です。
まとめ
PM型ステッピングモータは、永久磁石を使用したロータをパルス信号によって一定角度ずつ回転させるモータです。構造が比較的簡単で、小型化や低コスト化がしやすく、低速での位置決めにも適しています。そのため、プリンタ、事務機器、家電製品、計測機器など、さまざまな分野で活用されています。一方、高速運転時のトルク低下や脱調などには注意する必要があります。用途に合った仕様を選択することで、PM型ステッピングモータの特徴を効果的に活用できます。
