スイッチング電源の仕組みと動作原理を詳しく解説 skysmotor.com

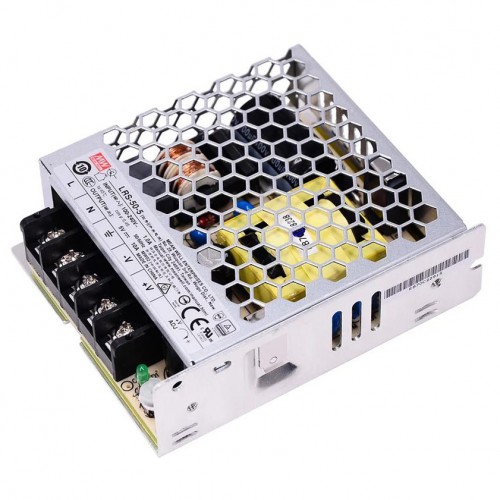

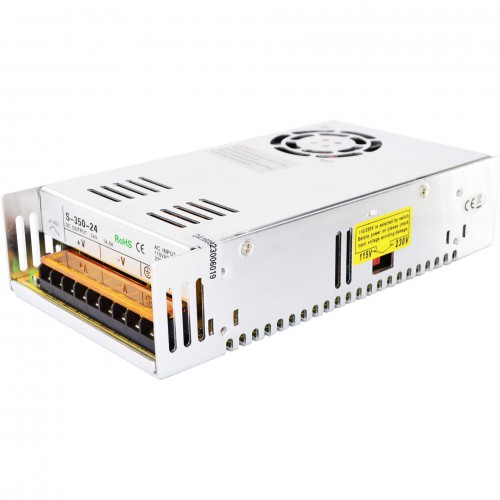

スイッチング電源は、入力された交流または直流の電力を、電子機器や産業装置で必要とされる安定した直流電圧へ変換するための電源装置です。トランジスタなどの半導体素子を高速でON・OFFさせて電力を制御するため、比較的小型・軽量で高効率な電力変換を実現しやすいことが特徴です。パソコンや通信機器、FA設備、LED機器など幅広い分野で利用されています。ここでは、スイッチング電源の基本的な仕組みと動作原理を8つのポイントから詳しく解説します。
1．入力された交流電圧を整流する
AC入力型のスイッチング電源では、まず商用電源から入力された交流電圧を整流回路によって直流へ変換します。一般的にはダイオードブリッジなどが使用されます。
整流された直流にはまだ大きな電圧変動が含まれているため、コンデンサを利用して平滑化します。この段階で、後続のスイッチング回路が扱いやすい直流電圧を作り出します。
2．スイッチング素子を高速でON・OFFする
スイッチング電源の中心となるのが、MOSFETなどのスイッチング素子です。これらの半導体を高速でON・OFFすることで、入力された直流電力を細かく分割して制御します。
リニア電源のように余分な電圧を熱として消費する方式とは異なり、スイッチング素子がONまたはOFFに近い状態で動作するため、電力損失を抑えやすいことが特徴です。これがスイッチング電源の高効率化につながります。
3．PWM制御で出力を調整する
多くのスイッチング電源では、PWM（パルス幅変調）制御が利用されています。PWMでは、一定周期の中でスイッチング素子がONになっている時間の割合を変えることで、伝達する電力量を調整します。
例えば出力電圧が低下した場合はON時間を長くし、出力が高くなった場合は短くすることで、必要な電圧を維持します。この制御を高速で繰り返すことで、負荷が変動しても安定した出力を得やすくなります。
4．高周波トランスで電圧を変換する
絶縁型スイッチング電源では、高速でスイッチングされた電流を高周波トランスへ入力します。トランスの巻数比によって、必要な電圧へ昇圧または降圧することができます。
商用周波数で使用する大型トランスと比べ、高周波で動作させることでトランスを小型化しやすくなります。また、一次側と二次側を電気的に絶縁できるため、安全性を高めるうえでも重要な役割を持っています。
5．二次側で再び整流・平滑化する
トランスによって変換された高周波電圧は、そのままでは電子機器の電源として使用できません。そのため、二次側でもダイオードなどを使用して整流し、コンデンサやインダクタによって平滑化します。
この処理によって、脈動の少ない安定した直流電圧を作り出します。出力側の部品構成や性能は、リップル電圧や応答性にも影響するため、電源品質を決める重要な部分です。
6．フィードバック制御で出力電圧を安定させる
スイッチング電源では、実際の出力電圧を監視し、その情報を制御回路へ戻すフィードバック制御が行われます。設定した目標電圧と実際の出力との差を検出し、スイッチング動作を調整します。
負荷が急に増えた場合には出力電圧が低下しようとしますが、制御回路がその変化を検出してスイッチング条件を補正します。これにより、入力電圧や負荷が変化しても安定した電圧を供給できます。
7．保護回路によって異常時の安全性を高める
スイッチング電源には、過電流保護、過電圧保護、短絡保護、過熱保護など、さまざまな保護機能が搭載されています。
例えば負荷側で短絡が発生すると、通常より大きな電流が流れる可能性があります。このとき保護回路が出力を制限したり停止したりすることで、電源本体や接続機器の損傷を防ぎます。産業用途では、こうした保護機能の確認が特に重要です。
8．高効率・小型化を実現しやすい
スイッチング電源は、高周波で電力を変換することで、トランスや周辺部品を小型化しやすいというメリットがあります。また、スイッチング素子による電力制御は損失を抑えやすく、高い変換効率を実現できます。
そのため、制御盤、通信機器、パソコン、LED照明、医療機器など、省スペースと省エネルギーが求められる幅広い用途に適しています。一方、高速スイッチングによる電気ノイズが発生するため、EMIフィルタや適切な配線などのノイズ対策も必要です。
まとめ
スイッチング電源は、入力電力を整流した後、MOSFETなどの半導体を高速でON・OFFし、PWM制御や高周波トランスを利用して必要な直流電圧へ変換する仕組みです。さらに、二次側で整流・平滑化を行い、フィードバック制御によって安定した出力電圧を維持します。
高効率、小型・軽量、幅広い入力電圧への対応などがスイッチング電源の大きなメリットです。一方で、ノイズ、発熱、負荷変動、保護機能なども考慮する必要があります。基本的な動作原理を理解しておくことで、用途に適したスイッチング電源を選びやすくなり、電子機器や産業設備の安定した電源システムを構築できます。
