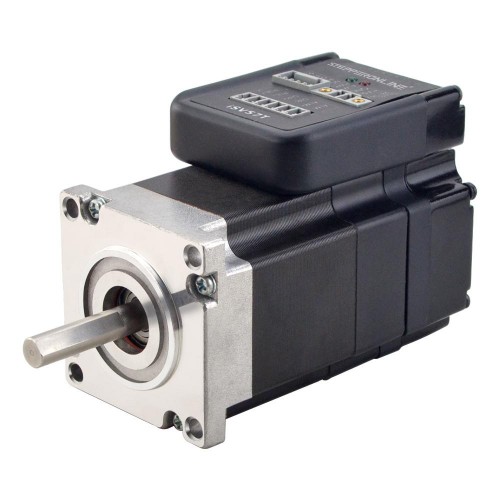

NEMA23一体型イージーサーボモータブラシレスDCサーボモーター 90w 3000rpm 0.3Nm（42.49oz.in）20-50VDC
ISV57T-090 一体型サーボモーターは、16ビットエンコーダーとサーボドライバーを統合した57mmフレームサイズのブラシレスモーターです。非常にコンパクトなサイズで、すべてのコンポーネントが統合されているため、ISV57T-090は、取り付けスペースを節約し、エンコーダ接続とモーターの配線時間をなくし、干渉を減らし、ケーブルと人件費を削減できます。統合されたコンパクトサイズは取り付けスペースとセットアップ時間を節約し、電気的干渉を減らします。
主な特徴:
入力電圧 20-50VDC, 出力ピーク電流 0-6A
位置制御のためのステップ＆方向コマンド入力
ステッピングモーターと互換性のある取り付けサイズ
スムーズなモーターの動きと優れた応答時間
パルス、方向の分離された制御入力
完全なシステム制御のための外部モーションコントローラへのインポジションおよび障害出力
過電圧、過電流、および位置エラー保護
ドライバー仕様:
出力ピーク電流: 0~6A
入力電圧: +20~50VDC (ティピカル 36VDC)
ロジック信号電流: 7~16mA (ティピカル 10mA)
パルス入力周波数: 0~300kHz
パルス電圧: 5v(24Vの場合は、2Kオームの抵抗を直列に接続します)
絶縁抵抗: 100MΩ
電気仕様:
製造業者部品番号: ISV57T-090
定格出力(W): 90
定格トルク(Nm): 0.3 (42.49oz.in)
ピークトルク(Nm): 0.9 (127.47oz.in)
定格速度(rpm): 3000
ピーク速度(rpm): 4000
定格電圧(Vdc): 36
重量(kg): 0.95
物理仕様:
フレームサイズ: 57 x 57 mm
機体の長さ: 108 mm
軸径: Φ8 mm
D-カットシャフトの長さ: 15 mm
軸長: 21 mm
操作環境およびその他の仕様(Tj = 25℃/77℉):
冷却: 自然冷却または強制冷却
環境: ほこり、油霧、腐食性ガスを避ける
周囲温度: 0℃ － 40℃
湿度: 40%RH－90%RH
操作温度(Heat Sink): 70℃ Max
振動: 10-50Hz / 0.15mm
保存温度: -20℃ － 65℃
リソース
- 調整ソフトウェア: CLSeries
- マニュアル: DM860S.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：[email protected]（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| Integrate Stepper Servo Motor Specification | |
|---|---|
| 最大パルス周波数(KHz) | 300 |
| 駆動電圧(V) | 20 - 50VDC(36V Typical) |
| 出力電流 | 0~6 |
| 電気仕様 | |
| 保持トルク(Ncm) | 30Ncm |
| モータ仕様 | |
| ボディー長さ(mm) | 108 |
| シャフト直径(mm) | 8mm |
| 軸長(mm) | 21 |
| ステッパドライバ仕様 | |
| フランジサイズ(mm) | 57 x 57mm |
-
