1軸ステッピングCNCキット 4.0Nm(566oz.in) Nema 24ステッピングモーターとドライバー

1軸ステッピングCNCキット 4.0Nm(566oz.in) Nema 24ステッピングモーターとドライバー

商品番号:1-DM542T-24HS39
総合評価: 5 0件 コメントを残す
通常価格(税込):10578 円
販売価格(税込):7052 円/件
買えば買うほど、節約できる!
3 - 9 10 - 29 30 - 99 100 - Max
6832 円 6612 円 6392 円 6172 円
数量 -+
レポートエラー / 在庫知らせ / バルク価格の請求

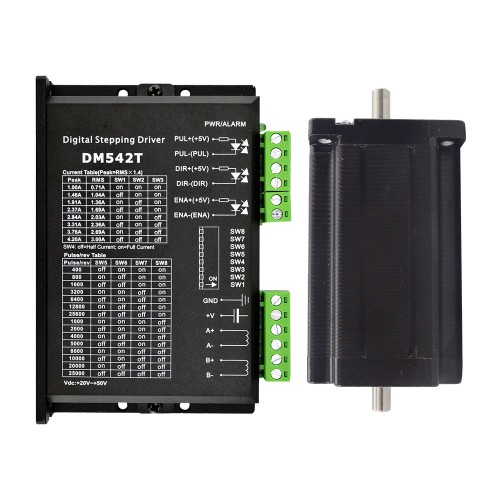

このCNCキットには含まれるもの:

  • 1 x デジタルステッピングドライブ1.0-4.2A 20-50VDC  Nema 17、23、24ステッピングモーター用
  • 1 x デュアルシャフトNema24バイポーラ 4Nm(566 oz.in)60x60x100mm 8ワイヤー

モーター仕様

  • 製造業者部品番号: 24HS39-3008D
  • モータータイプ: バイポーラステッパー
  • ステップ角: 1.8 度
  • 保持トルク(バイポーラ): 4Nm(566oz.in)
  • 保持トルク(ユニポーラ): 2.8Nm(397oz.in)
  • 定格電流/フェーズ(バイポーラパラレル): 4.24A
  • 定格電流/フェーズ(バイポーラシリアル): 2.12A
  • 定格電流/フェーズ(ユニポーラ): 3A
  • 相抵抗(バイポーラパラレル): 0.7ohms
  • 相抵抗(バイポーラシリアル): 2.8ohms
  • 相抵抗(ユニポーラ): 1.4ohms
  • インダクタンス(バイポーラパラレル): 3mH ± 20%(1KHz)
  • インダクタンス(バイポーラシリアル): 12mH ± 20%(1KHz)
  • インダクタンス(ユニポーラ): 3mH ± 20%(1KHz)
  • フレームサイズ: 60 x 60mm
  • 機体の長さ: 100mm
  • 軸径: Φ8mm
  • 軸長: 24mm
  • D-カットの長さ: 20mm
  • リードの数: 4
  • リード長: 400mm
  • 重量: 1.6kg

接続

A+
A-
C+
C-
B+
B-
D+
D-
レッド
YEL
ブラック
ブルー
ワイト
ORG
グリーン
BRN



ドライバー仕様

  • 入力電圧 20-50VDC
  • 反共振は最適なトルクを提供し、ミッドレンジの不安定性をゼロにします
  • 電源投入時のモーターの自動識別とパラメーターの自動構成により、さまざまなモーターで最適な応答が得られます
  • マルチステッピングにより、低解像度のステップ入力でより高いマイクロステップ出力を生成できるため、よりスムーズなモーターの動きを提供します。
  • 15つの選択可能なマイクロステップ解像度: 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
  • 電源投入時に「ジャンプ」なしでソフトスタート
  • 8つの選択可能なピーク電流: 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A
  • 最大200KHzのパルス入力周波数、TTL互換、光学的に絶縁された入力
  • 自動アイドル電流低減
  • 2相および4相モーターに適しています
  • PUL / DIRモードをサポートします
  • 過電圧および過電流保護

リソース



Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!

Prev: 1軸ステッピングCNCキット 8.5Nm (1203.94oz.in) Nema 34ステッピングモーターとドライバー
Next: 1軸ステッピングCNCキット 12.0 Nm(1699.68oz.in) Nema34 Eシリーズステッピングモーターとドライバー
カスタムオプション
支払・配送・交換情報
  • ● お支払いについて
    お支払方法は以下の通りとなっております。
    クレジットカード決済
    PayPal
    ● 配送について
    配送時間:ご入金確認後3営業日以内に発送致します。
    運送会社:EMS、DHL、FedEx、TNTにて商品配送を行っております。
    送料:送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
    ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
    ● 故障が発生する時
    返品・交換
    30日返品・交換可能、1年品質保証を提供致します。
    故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。

    初期不良・商品違いの場合
    商品がお手元に届きましたら、すぐにご確認下さい。
    万が一初期不良、商品違いの場合は送料当店負担にて
    交換、返品を承ります。
  • ● 個人情報のお取り扱いについて
    デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
    ● お問い合わせ
    Eメール:[email protected](24時間受信。)
    ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは24時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
    ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
モータ仕様
ボディー長さ(mm) 100
保持トルク(Ncm) 400
保持トルク(oz.in) 566.4
インダクタンス(mH) 3
リード長(mm) 400
モータのフランジサイズ Nema 24
リード数 4
電気抵抗(ohm) 0.7
定格電流(A) 4.24
シャフト直径(mm) 8
軸長(mm) 24
ステップ角(°) 1.8
ステッパドライバ仕様
最大パルス入力(kHZ) 300
マイクロステップ(ステップ/回転) 400 - 51200
出力電流(A) 1.5 - 4.5
パルス幅(μs) 1.5
駆動電圧(V) 24 - 50
物理仕様
重量(g) 2150
CNC Kit Specification
オープンループ/クローズドループ オープンループ
シングルシャフト/デュアルシャフト シングルシャフト
