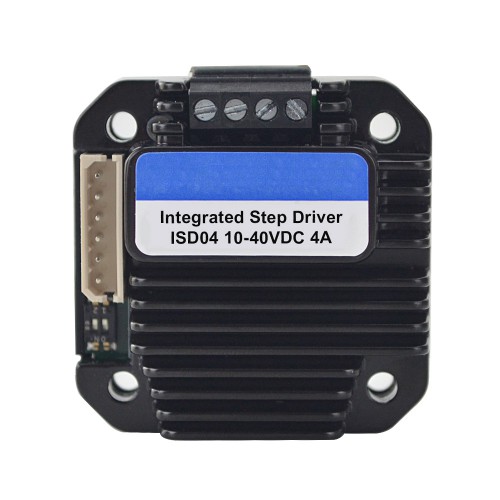

ISD04は、小型高性能ステッピングモータードライバーのパラレルポート制御シリーズです。その最大の特徴は、その小さいサイズと強力な駆動能力です。その厚さは14mm未満です。これらは、対応するフランジを備えたNEMA 17、23、24シリーズステッピングモーターに直接に取り付けることができます。ISD04は、1.5〜4Aの調整可能なピーク電流を提供できます。高速電流補償機能により、モータが高速回転したときの逆起電力の影響を補償することができます。
このドライバーをモーターに取り付けるためのブラケットが必要になる場合がある： ST-M10
主な特徴:
- ミニチュアサイズ：42.3 x 42.3 x 16.5 mm
- モーターと統合されており、個別に動作することもできます
- オールアルミ製の精密鋳造ハウジング、頑丈で耐久性があり、優れた熱放散
- 広範囲の入力電圧
- 1.5-4A 調整可能な出力電流
- 100、200、400、800、1600を含む5つの選択可能なマイクロステップ解像度
- Hブリッジバイポーラ定電流、オンライン制御可能なオフライン
- 光絶縁入力
- 自動電流低減
- ステップ全体の最大周波数：12KHz; 3200マイクロステップの最大周波数：200KHz
電気仕様:
- 出力ピーク電流: 1.5 - 4 A
- 入力電圧: 10 - 40 VDC
- パルス入力周波数: 5 - 12 KHz(Full-step)
- 絶縁抵抗: 100MΩ以上
- 絶縁耐力: 500VAC for 1MIN.
操作環境およびその他の仕様(Tj = 25℃/77℉):
- 冷却: 自然冷却
- 環境: ほこり、油霧、腐食性ガスを避ける
- 湿度: 80% RH未満
- 操作温度: -40℃ - 85℃
- 振動: 3G Max
- 保存温度: -50℃ - 150℃
- サイズ: 42.3 x 42.3 x 16.5 mm
- 重量: 53.3 g(1.88oz)
リソース
- マニュアル: ISD04.pdf
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。
| 一体型ステッピングサーボモーター仕様 | |
|---|---|
| 最大パルス周波数(KHz) | 200 |
| ステッパドライバ仕様 | |
| 出力電流(A) | 1.5 - 4 A |
| 駆動電圧(V) | DC10 - 40 |
-
