電気仕様

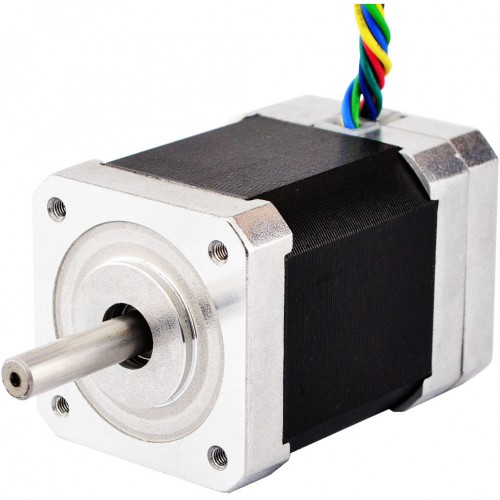

- 製造業者部品番号: 42BLS63-24-01
- フェーズ: 3
- 磁極: 8
- 定格電圧: 24V
- 定格回転速度: 4000±10%RPM
- 定格トルク: 0.125Nm(17.10oz.in)
- 定格電流: 3.4±10%A
- 定格電力: 52W
- 絶縁クラス: Class B
- 絶縁抵抗: 100MΩ Min @500VDC
- 絶縁耐力試験: 1分間500VAC
物理仕様
- フレームサイズ: 42x42mm
- 機体の長さ: 63mm
- 軸径: Φ5mm
- 軸長: 24mm
- リードの数: 8
- リード長: 330mm
- センサ: ホールセンサ
- 重量: 0.48kg
接続
U
|
V
|
W
|
+5V
|
GND
|
A
|
B
|
C
|
YEL
|
GRN
|
BLU
|
RED
|
BLK
|
YEL
|
GRN
|
BLU
|
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください!
カスタムオプション
支払・配送・交換情報
BLDCモーター仕様 | |
---|---|
ベアリングタイプ | NMBボールベアリング、C3 |
絶縁クラス | Class B |
リード数 | 8 |
相数 | 3 |
磁極数 | 8 |
定格電流(A) | 3.4 |
定格電力(W) | 52 |
定格回転数(rpm) | 4000±10% |
定格トルク(Nm) | 0.125 |
定格トルク(oz.in) | 17.7 |
定格電圧(V) | 24 |
センサータイプ | ホールセンサ |
シャフト直径(mm) | 5 |
軸長(mm) | 24 |
フランジサイズ(mm) | 42x42 |
ボディー長さ(mm) | 63 |
物理仕様 | |
重量(g) | 480 |
