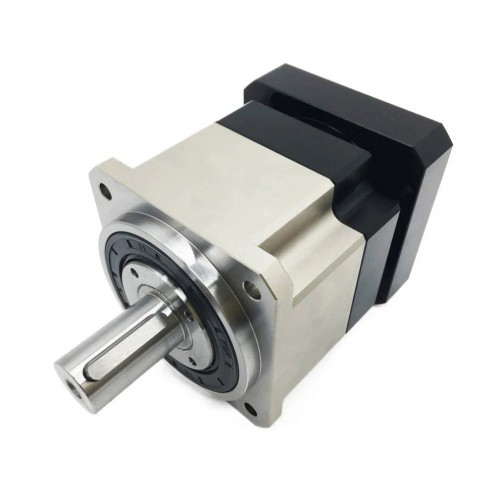

PLG042 ヘリカル遊星ギアボックス ギア比 4:1 - 100:1 NEMA 17 ステッピングモーター / 40mm サーボモーターに適合
- マニュアルとドキュメント:
販売価格(税込)：21434 円/件
PLG042 ヘリカル遊星ギアボックス ギア比 4:1 - 100:1 NEMA 17 ステッピングモーター / 40mm サーボモーターに適合

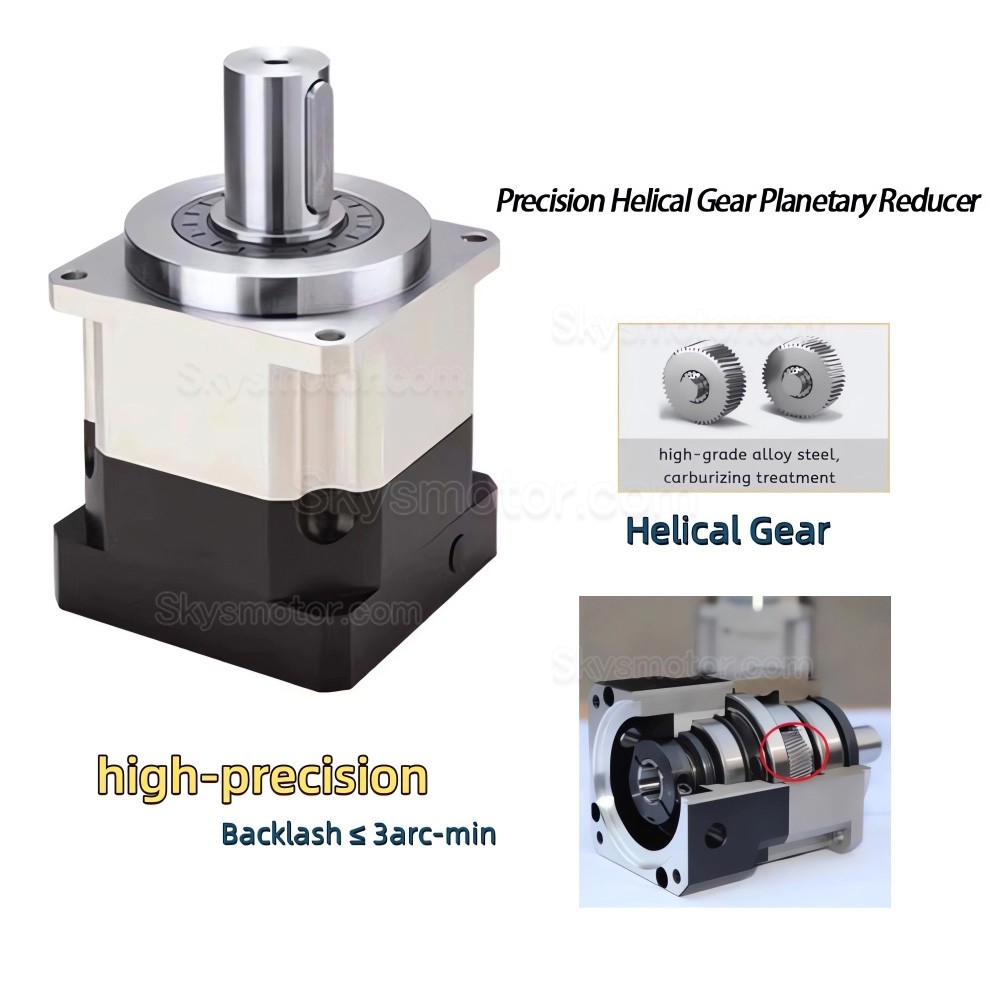

このPLGシリーズのヘリカルギア遊星減速機は、3分角以下の精度で高精度を実現します。13mmの出力軸を備え、NEMA17規格の42mmステッピングモーター、または40mmの50W～100Wサーボモーターに対応しています。

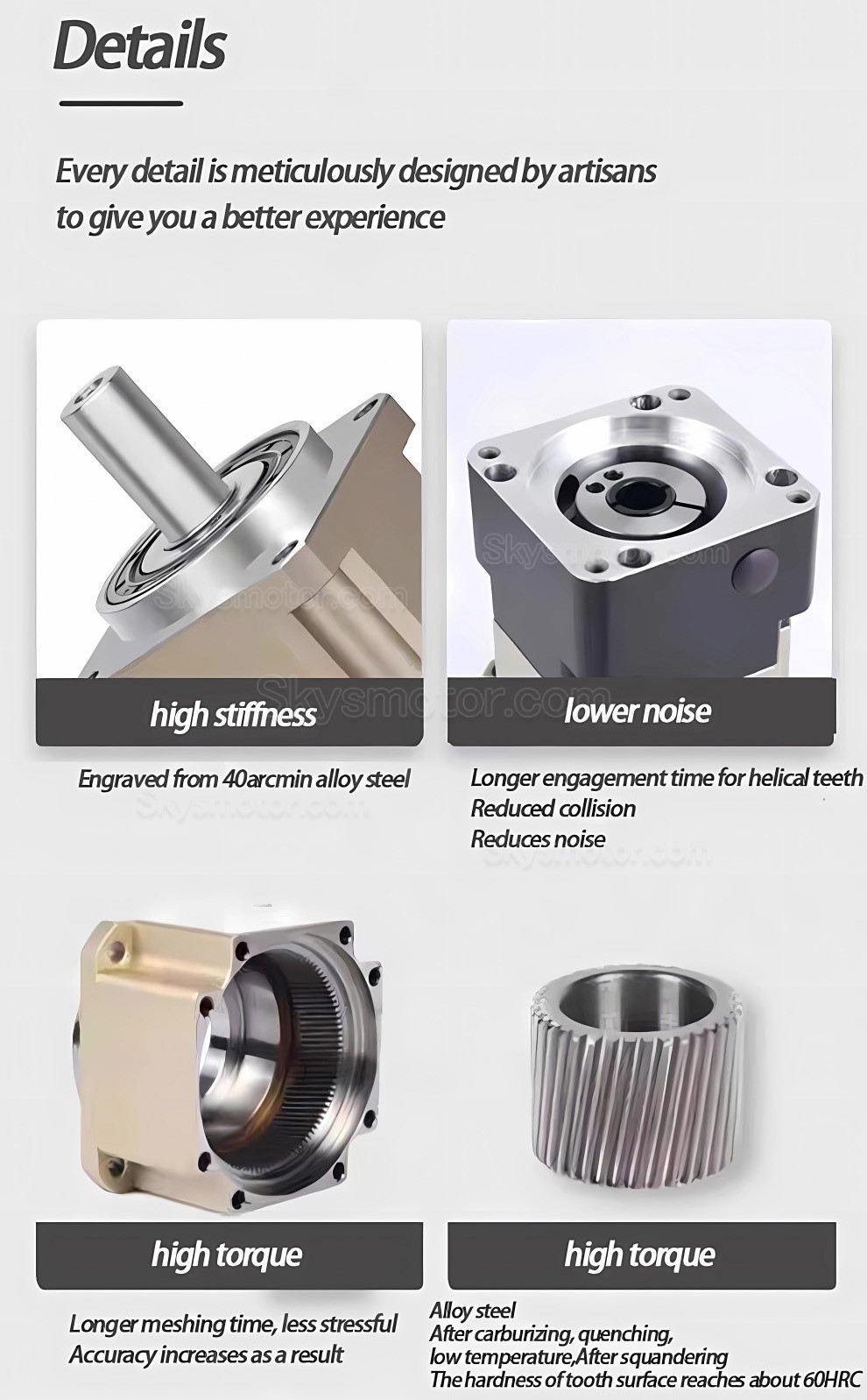

特徴：
二重支持ケージ式遊星キャリア構造を採用し、高速正逆回転に適しています。
軸方向クリアランス調整機能。
キー溝付き手動シャフト。
斜めギア式トランスミッション。
低いリターンクリアランス。
3:1、4:1、5:1、7:1、10:1、20:1、25:1、35:1、40:1、50:1、70:1、100:1など、様々な公称比率で利用可能
アプリケーション:
オフィス、家庭、生産自動化、家電製品など、幅広い用途に適しています。このギアボックスは、モーションコントロールシステムや減速用途のニーズを満たすように設計されています。
パッケージ内容：
1x 遊星減速機
1x キー
4x 取り付けネジ
| PLG042減速機の技術仕様 | |||
|---|---|---|---|
| 技術的パラメータ | 単位 | 値 | |
| モデル | - | PLG042 | |
| 入力フランジ | mm | 42.6 | |
| 入力サイズ | mm | 5/8 | |
| 最大出力トルク | Nm | 定格出力トルクの2倍 | |
| 瞬時のブレーキトルク | Nm | 定格出力トルクの3倍 | |
| 最大ラジアルトルク | N | 780 | |
| 最大軸トルク | N | 390 | |
| ねじり剛性 | Nm/arcmin | 2.5 | |
| 最大入力速度 | rpm | 8000 | |
| 定格入力速度 | rpm | 4000 | |
| ノイズ | dB | ≤56 | |
| 寿命 | h | 20000 | |
| 全負荷効率 | % | L1≥95%, L2≥90% | |
| バックラッシュ (1 段階) | arcmin | ≤3 | |
| バックラッシュ (2 段階) | arcmin | ≤5 | |
| IP等級 | - | IP65 | |
| 動作温度 | ℃ | -10℃~+90℃ | |
| 定格出力トルク (Nm) | |||
| 段階 | 比率 | 定格出力トルク | |
| 1 段階 | 3:1 | 19 | |
| 4:1 | 19 | ||
| 5:1 | 17 | ||
| 7:1 | 14 | ||
| 10:1 | 11 | ||
| 2 段階 | 15:1 | 19 | |
| 20:1 | 19 | ||
| 25:1 | 17 | ||
| 30:1 | 19 | ||
| 35:1 | 17 | ||
| 40:1 | 19 | ||
| 50:1 | 17 | ||
| 70:1 | 14 | ||
| 100:1 | 11 | ||
.jpg "PLG042 ヘリカル遊星ギアボックス ギア比 4:1 - 100:1 NEMA 17 ステッピングモーター / 40mm サーボモーターに適合")
.jpg "PLG042 ヘリカル遊星ギアボックス ギア比 4:1 - 100:1 NEMA 17 ステッピングモーター / 40mm サーボモーターに適合")
.jpg "PLG042 ヘリカル遊星ギアボックス ギア比 4:1 - 100:1 NEMA 17 ステッピングモーター / 40mm サーボモーターに適合")
Skysmotor.comで、高品質且つ安値のステッピングモーター、ステッピングモータードライバー、ステッピングモーターコントローラーを購入してください！
カスタムオプション
支払・配送・交換情報
-
- ● お支払いについて
- お支払方法は以下の通りとなっております。
クレジットカード決済
PayPal
- ● 配送について
- 配送時間：ご入金確認後３営業日以内に発送致します。
- 運送会社：EMS、DHL、FedEx、TNTにて商品配送を行っております。
- 送料：送料は届け先、納期、商品の重量と包装サイズによって異なります。ショッピングカートページで、お客様が選んだ運送会社に基づいて、送料は自動的に計算されます。
-
- ※選んだ運送方式は、運送コストと納期に影響を及ぶ可能性があります。ですから、お客様はご自身の需要を考えて、最適な運送方式を選んでください。
- ● 故障が発生する時
- 返品・交換
- 30日返品・交換可能、１年品質保証を提供致します。
故障が発生する場合、直接メール、お電話或いはライブチャットでご連絡ください。
初期不良・商品違いの場合
商品がお手元に届きましたら、すぐにご確認下さい。
万が一初期不良、商品違いの場合は送料当店負担にて
交換、返品を承ります。
-
- ● 個人情報のお取り扱いについて
- デンタルでは、お客様のご住所・電話番号・メールアドレス・その他すべての情報を第三者に流すような事は絶対にございません。
- ● お問い合わせ
- Eメール：skysmotor.com@gmail.com（24時間受信。）
- ※オンライン営業時間は日曜日を除いて、午前八時半から午後十時までです、弊社のメールでは２４時間オープンしております。日曜日と祝日を除いて十二時間以内に返信致します。オンラインでない場合は、メッセージをお残しください。
- ※ご注文に関するお問い合わせには、必ず「ご注文番号」と「お名前」をご記入の上、メールくださいますようお願いいたします。

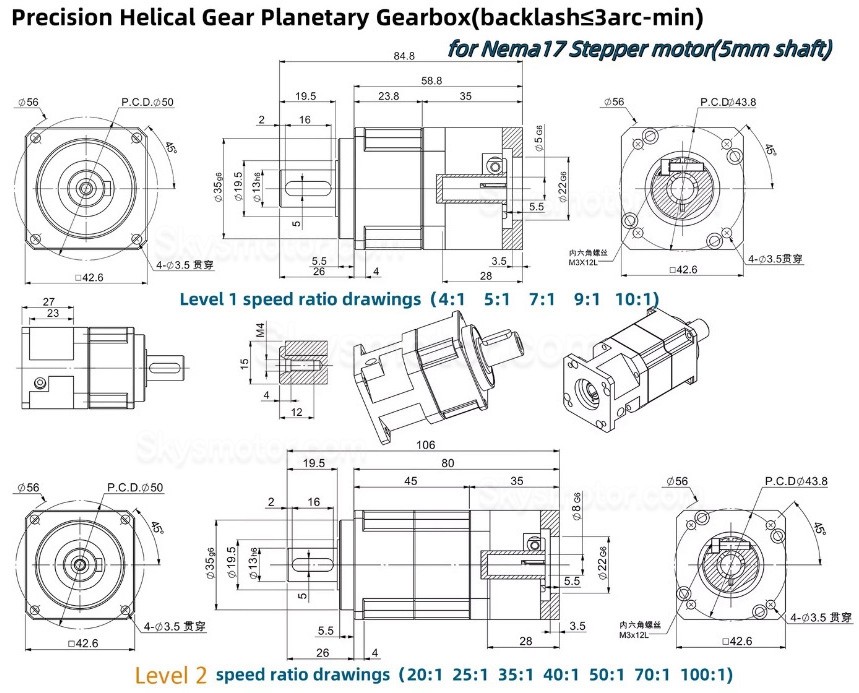

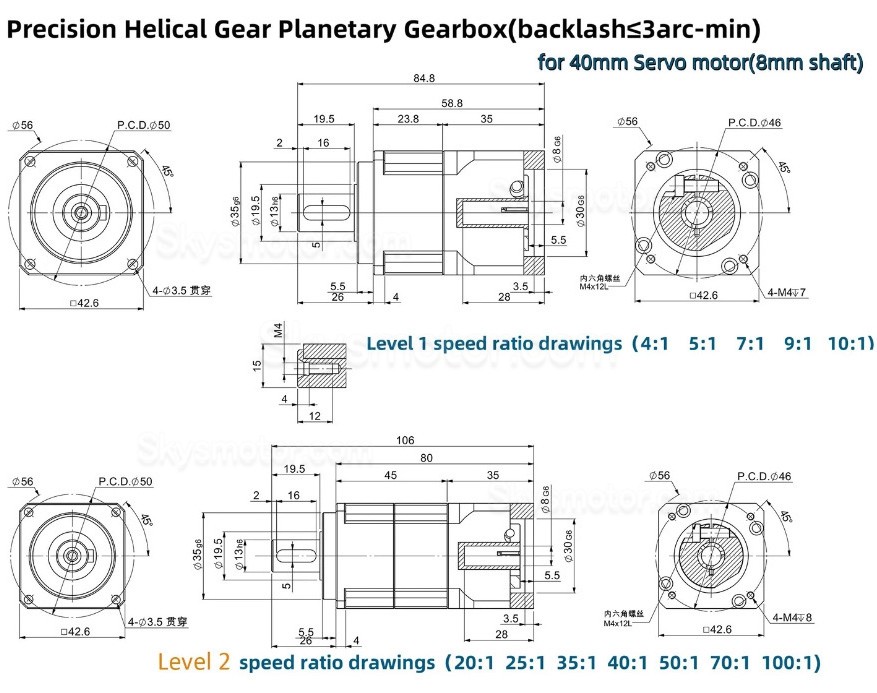

| 物理仕様 | |
|---|---|
| 出力軸径(mm) | 13 |
| 適用するモーター | Nema 17 ステッピングモーター / 40mmサーボモーター |
| 入力軸径(mm) | 5 / 8 |
| シャフトタイプ | キー溝 |
| ギア比 | 4:1 / 5:1 / 7:1 / 10:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1 |
| ギアボックスタイプ | ヘリカル遊星ギアボックス |
| バックラッシュ(無負荷) | ≤3 arcmin / ≤5 arcmin |
| フランジサイズ(mm) | 42.6 x 42.6 |
| ギアボックスの長さ(mm) | 58.8 / 80 |
| 入力軸長(mm) | 24.5 |
| 出力軸長(mm) | 19.5 |
| 製品シリーズ | PLG042シリーズ |
| IP等級 | IP65 |
| インプットシャフト最大長さ | 24.5 |
| キー溝シャフトの長さ | 16 |
-
